Presentación del tema: "   ."— Transcripción de la presentación:

1

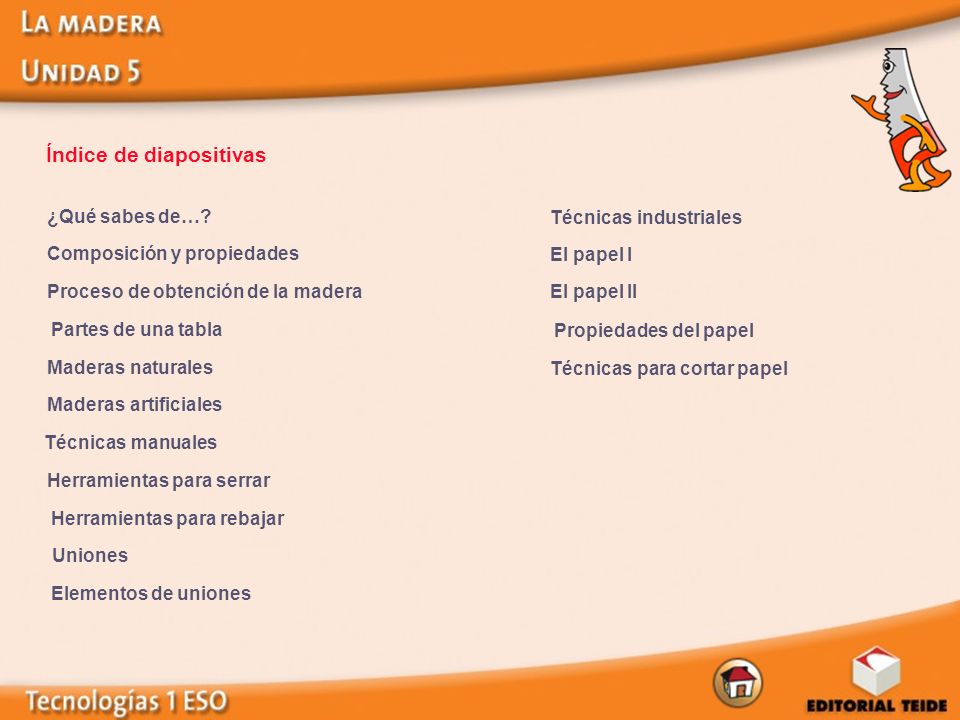

2 Índice de diapositivas
¿Qué sabes de…? Técnicas industriales Composición y propiedades El papel I Proceso de obtención de la madera El papel II Partes de una tabla Propiedades del papel Maderas naturales Técnicas para cortar papel Maderas artificiales Técnicas manuales Herramientas para serrar Herramientas para rebajar Uniones Elementos de uniones

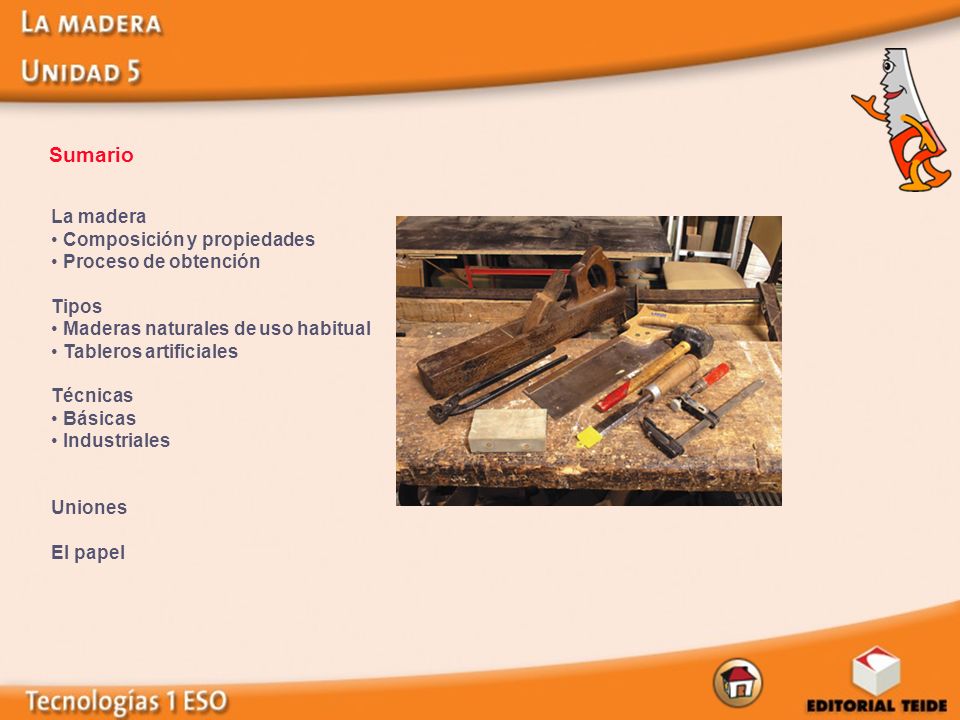

3 Sumario La madera Composición y propiedades Proceso de obtención Tipos
Maderas naturales de uso habitual Tableros artificiales Técnicas Básicas Industriales Uniones El papel

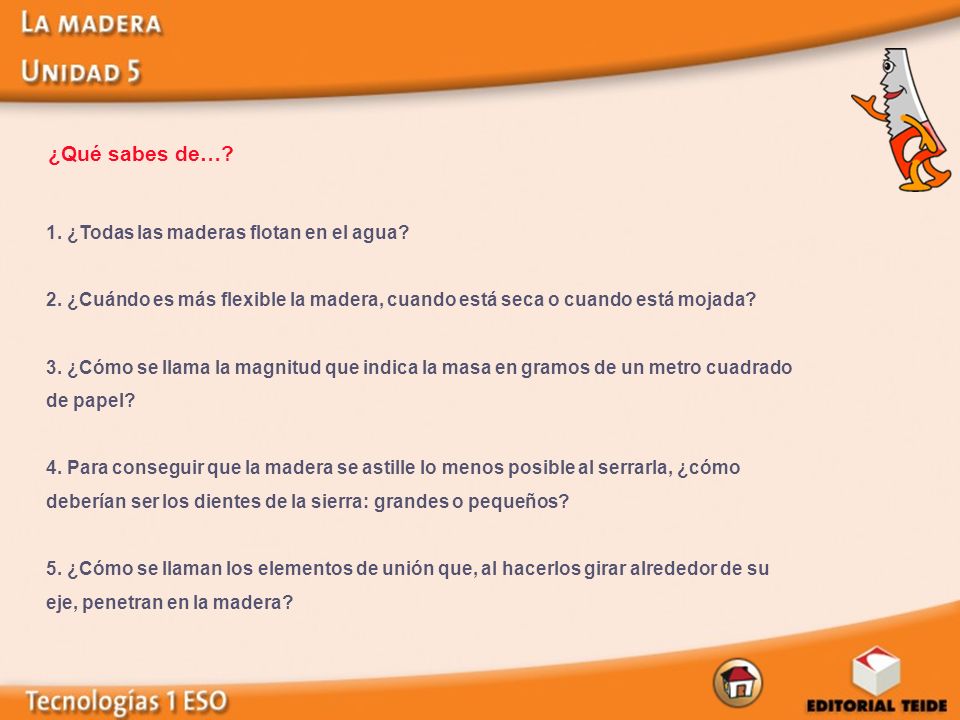

4 ¿Qué sabes de…? 1. ¿Todas las maderas flotan en el agua?
2. ¿Cuándo es más flexible la madera, cuando está seca o cuando está mojada? 3. ¿Cómo se llama la magnitud que indica la masa en gramos de un metro cuadrado de papel? 4. Para conseguir que la madera se astille lo menos posible al serrarla, ¿cómo deberían ser los dientes de la sierra: grandes o pequeños? 5. ¿Cómo se llaman los elementos de unión que, al hacerlos girar alrededor de su eje, penetran en la madera?

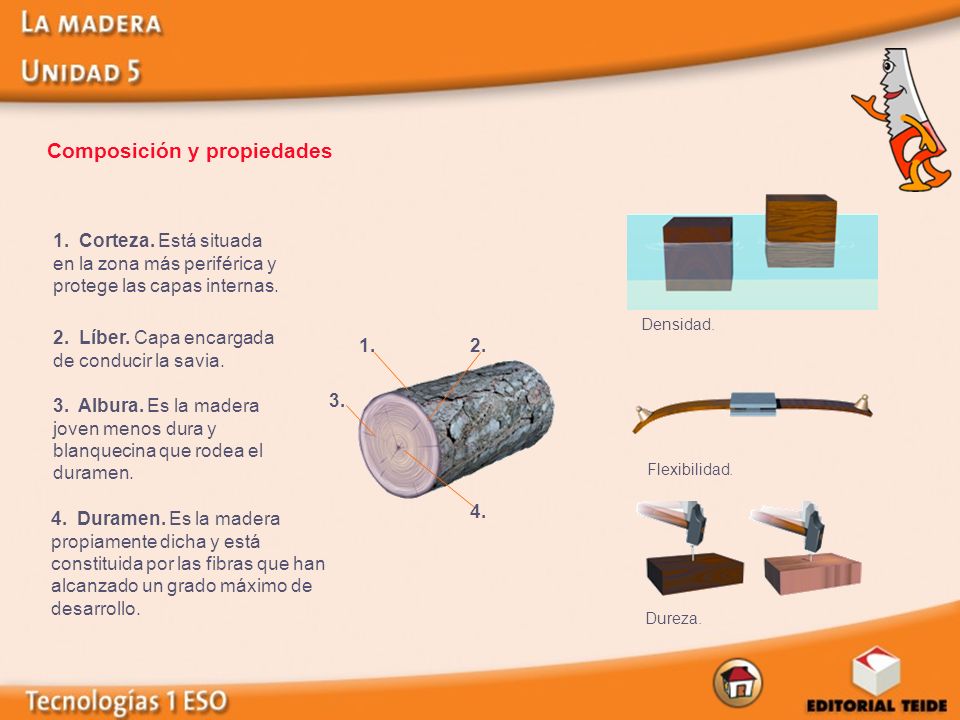

5 Composición y propiedades
Composición y propiedades 1. Corteza. Está situada en la zona más periférica y protege las capas internas. Densidad. 2. Líber. Capa encargada de conducir la savia. 1. 2. 3. Albura. Es la madera joven menos dura y blanquecina que rodea el duramen. 3. Flexibilidad. 4. 4. Duramen. Es la madera propiamente dicha y está constituida por las fibras que han alcanzado un grado máximo de desarrollo. Dureza.

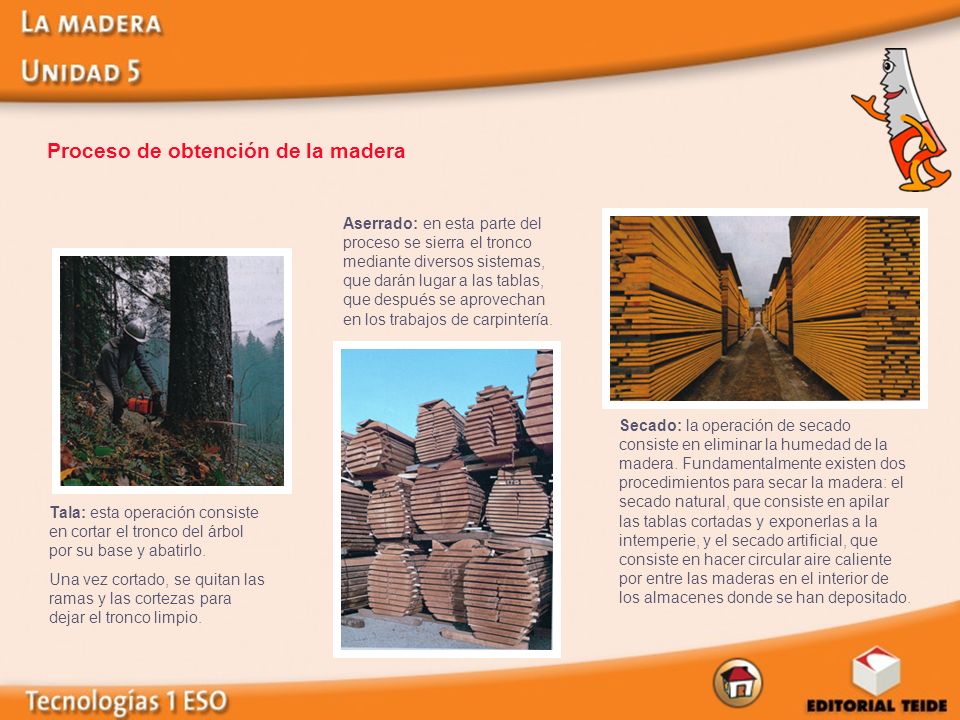

6 Proceso de obtención de la madera
Aserrado: en esta parte del proceso se sierra el tronco mediante diversos sistemas, que darán lugar a las tablas, que después se aprovechan en los trabajos de carpintería. Secado: la operación de secado consiste en eliminar la humedad de la madera. Fundamentalmente existen dos procedimientos para secar la madera: el secado natural, que consiste en apilar las tablas cortadas y exponerlas a la intemperie, y el secado artificial, que consiste en hacer circular aire caliente por entre las maderas en el interior de los almacenes donde se han depositado. Tala: esta operación consiste en cortar el tronco del árbol por su base y abatirlo. Una vez cortado, se quitan las ramas y las cortezas para dejar el tronco limpio.

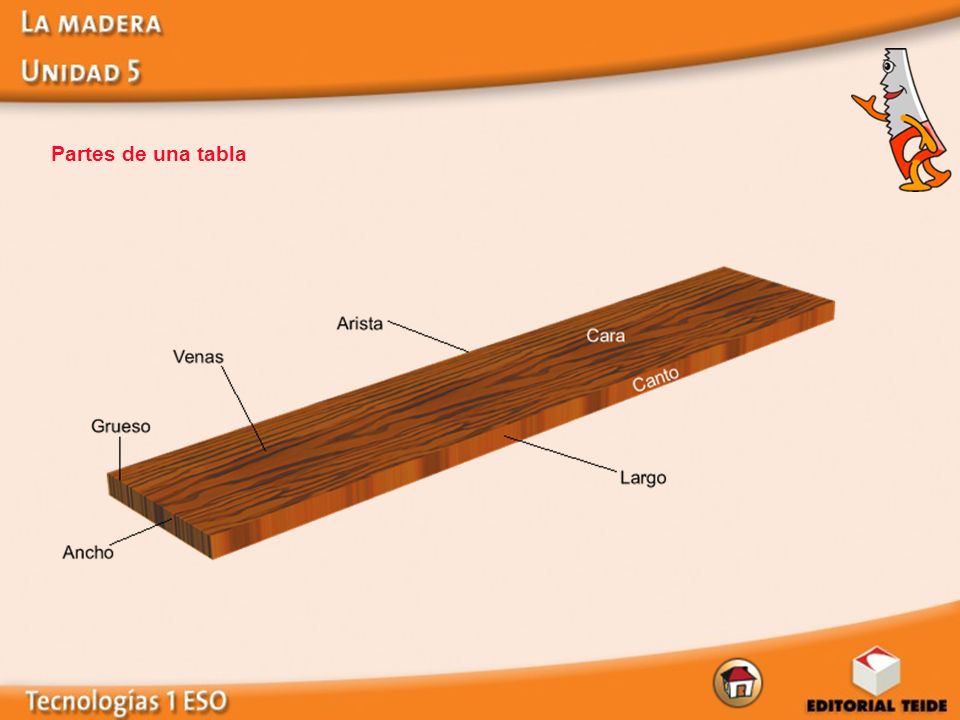

7 Partes de una tabla

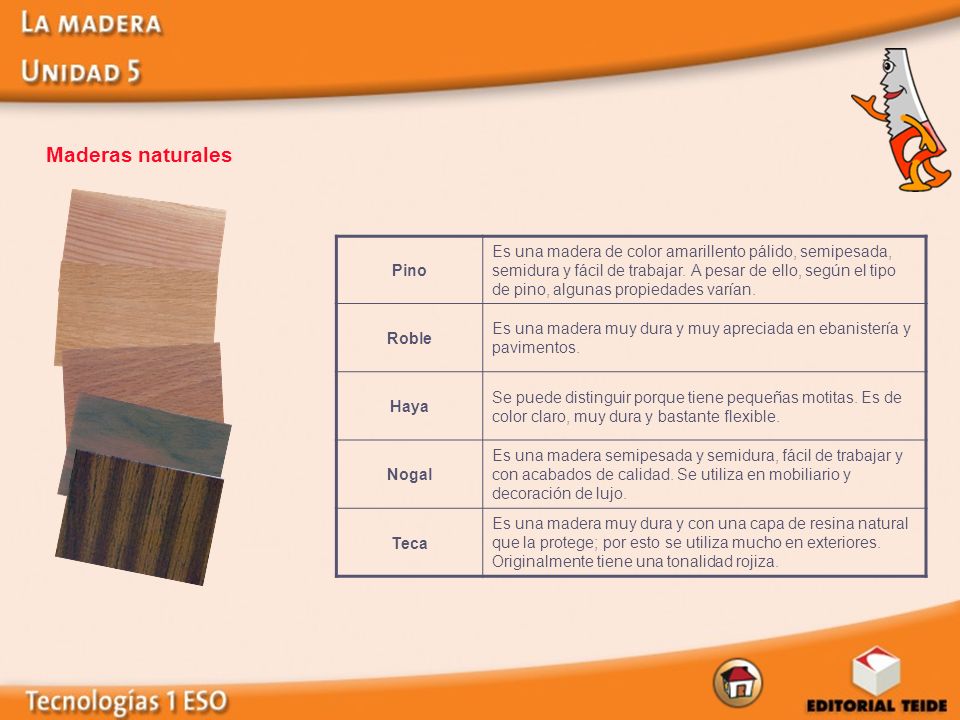

8 Maderas naturales Pino Es una madera de color amarillento pálido, semipesada, semidura y fácil de trabajar. A pesar de ello, según el tipo de pino, algunas propiedades varían. Roble Es una madera muy dura y muy apreciada en ebanistería y pavimentos. Haya Se puede distinguir porque tiene pequeñas motitas. Es de color claro, muy dura y bastante flexible. Nogal Es una madera semipesada y semidura, fácil de trabajar y con acabados de calidad. Se utiliza en mobiliario y decoración de lujo. Teca Es una madera muy dura y con una capa de resina natural que la protege; por esto se utiliza mucho en exteriores. Originalmente tiene una tonalidad rojiza.

9 Maderas artificiales Madera contraplacada. Madera aglomerada.
Madera de DM. Madera prensada.

10 Técnicas manuales Marcar Serrar Rebajar Limar Cepillar Lijar Unir
Pulir Acabado Barnizado Pintado Esmaltado

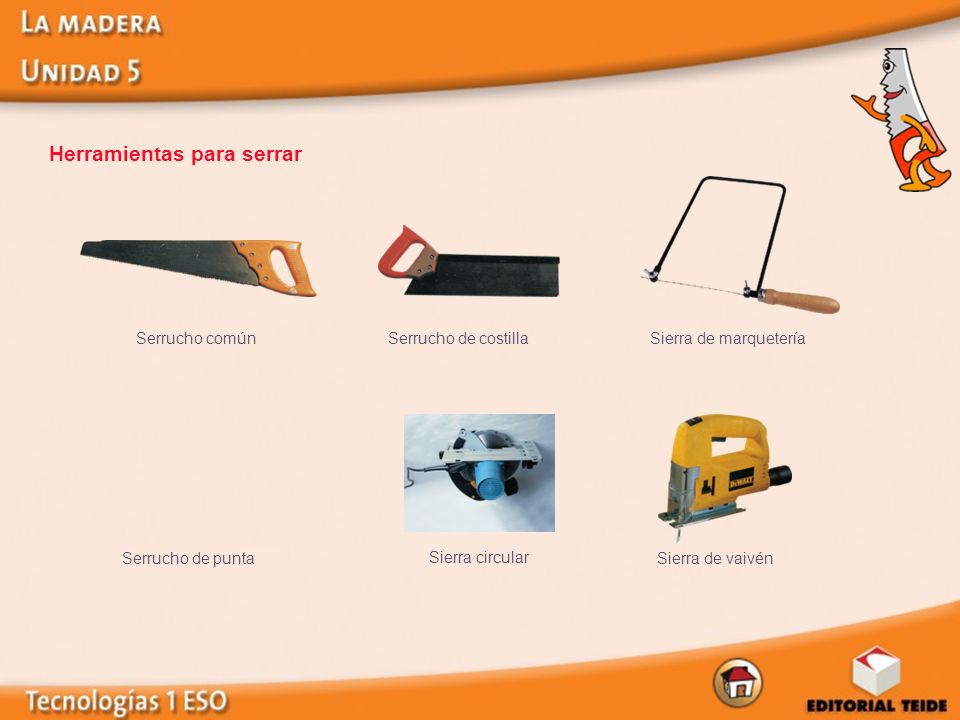

11 Herramientas para serrar
Serrucho común Serrucho de costilla Sierra de marquetería Serrucho de punta Sierra circular Sierra de vaivén

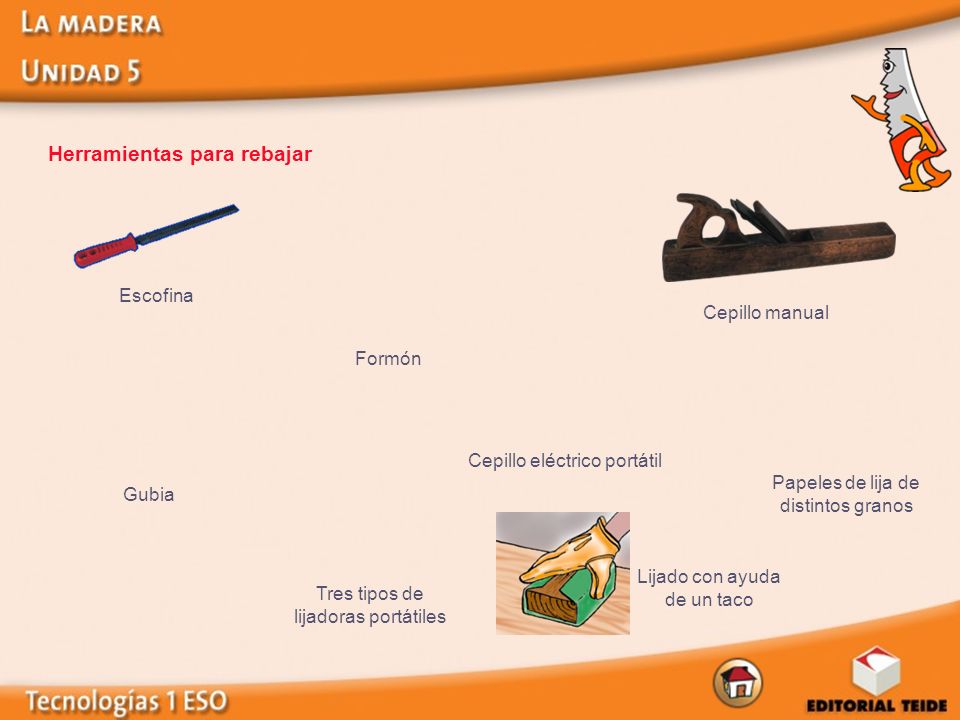

12 Herramientas para rebajar
Escofina Cepillo manual Formón Cepillo eléctrico portátil Papeles de lija de distintos granos Gubia Lijado con ayuda de un taco Tres tipos de lijadoras portátiles

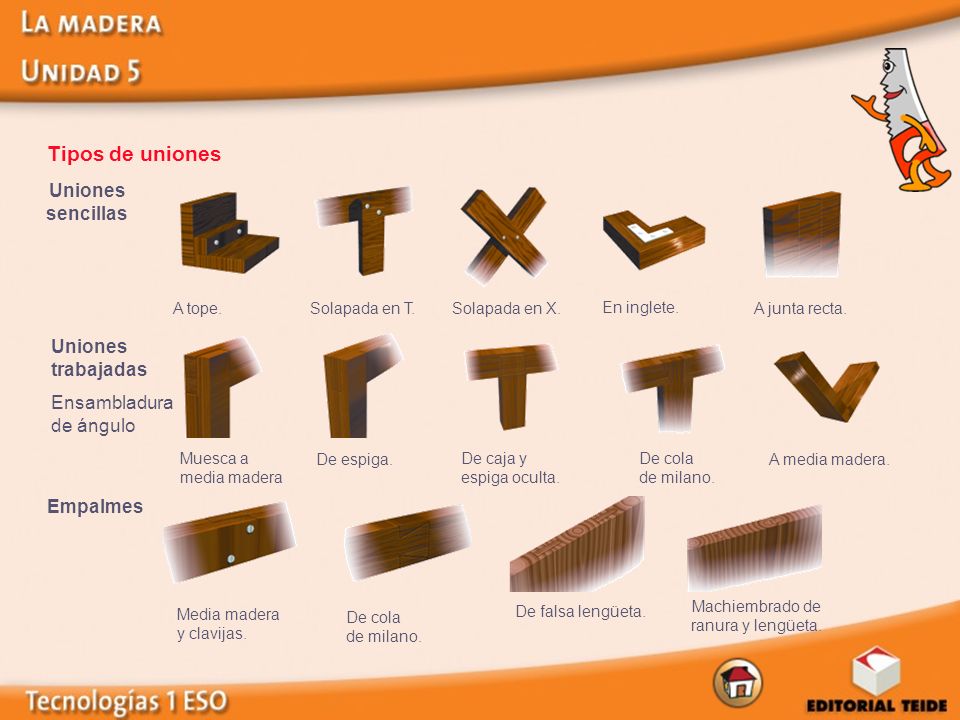

13 Machiembrado de ranura y lengüeta.
Tipos de uniones Uniones sencillas A tope. Solapada en T. Solapada en X. En inglete. A junta recta. Uniones trabajadas Ensambladura de ángulo Muesca a media madera De espiga. De caja y espiga oculta. De cola de milano. A media madera. Empalmes Machiembrado de ranura y lengüeta. Media madera y clavijas. De falsa lengüeta. De cola de milano.

14 Elementos de uniones Las uniones son uno de los aspectos más importantes que hay que tener presentes cuando se trabaja con madera. Clavos. Son cilindros de metal, de longitud y grosor variable, acabados en punta en uno de sus extremos y con una cabeza en el otro. Tornillos. Son piezas metálicas que, cuando las hacemos girar alrededor de su eje, penetran en los materiales. Las uniones con tornillos son más resistentes que las realizadas con clavos. Tornillos y tuercas. Se utilizan cuando queremos que la unión sea mucho más resistente. Cuando se utilizan estos elementos de unión, también se emplean las arandelas, que permiten repartir el esfuerzo de la tuerca sobre la madera e impiden que la tuerca la penetre o deforme. Escuadras. Son elementos que se utilizan para fijar una estantería en la pared o bien reforzar la unión de dos maderas. Colas. Son productos químicos que nos permiten pegar dos materiales, asegurando una unión permanente y no desmontable. La cola más empleada para la madera es la blanca.

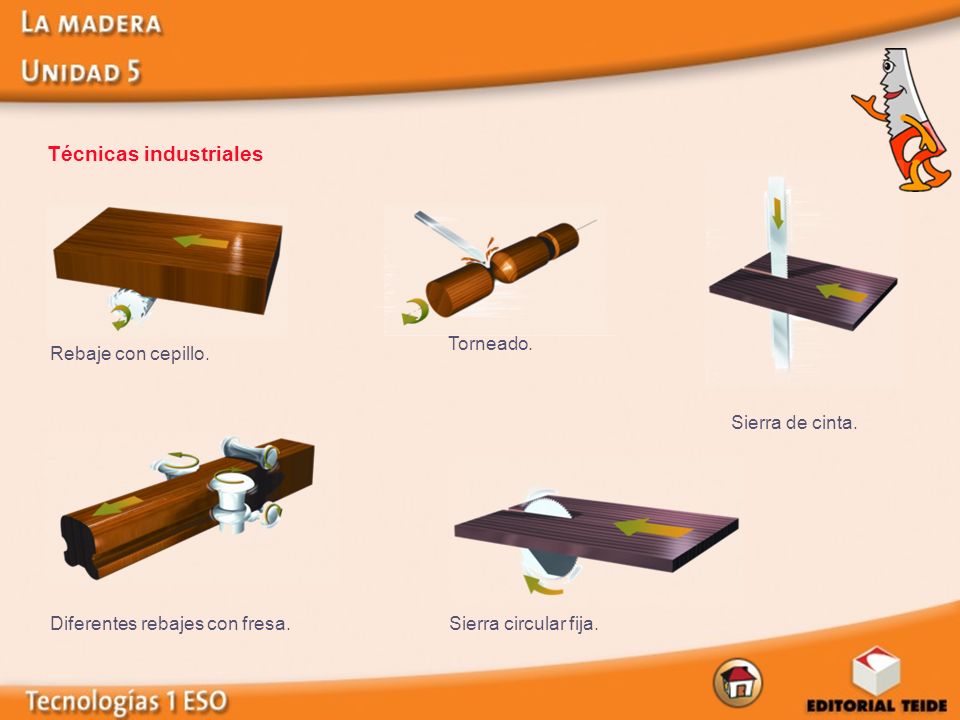

15 Diferentes rebajes con fresa.
Técnicas industriales Torneado. Rebaje con cepillo. Sierra de cinta. Diferentes rebajes con fresa. Sierra circular fija.

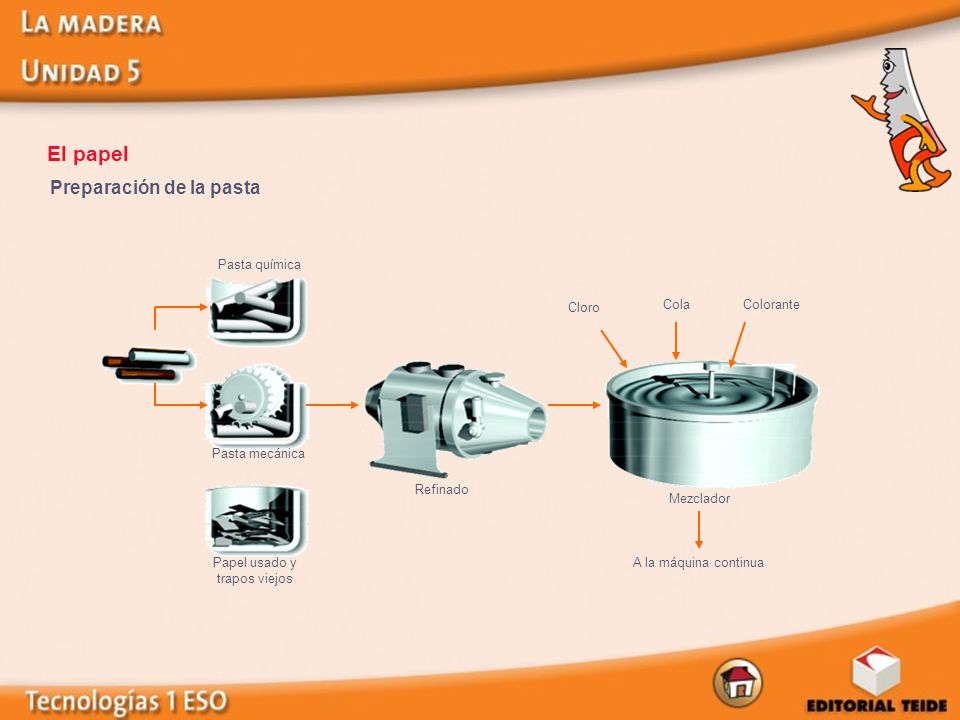

16 Papel usado y trapos viejos
El papel Preparación de la pasta Pasta química Cloro Cola Colorante Pasta mecánica Refinado Mezclador Papel usado y trapos viejos A la máquina continua

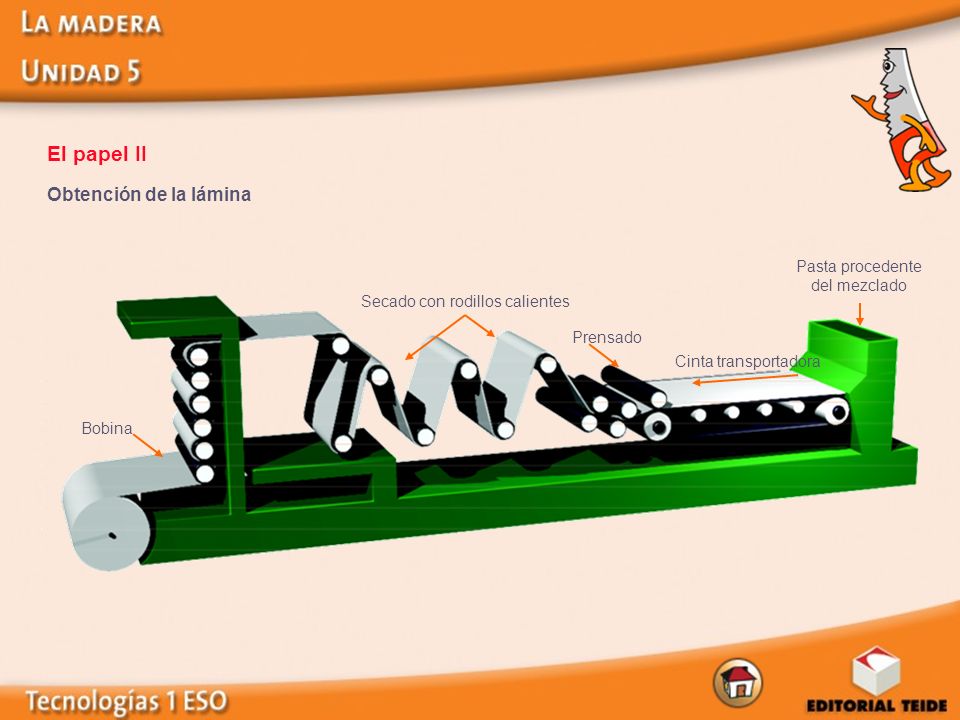

17 El papel II Obtención de la lámina Pasta procedente del mezclado
Secado con rodillos calientes Prensado Cinta transportadora Bobina

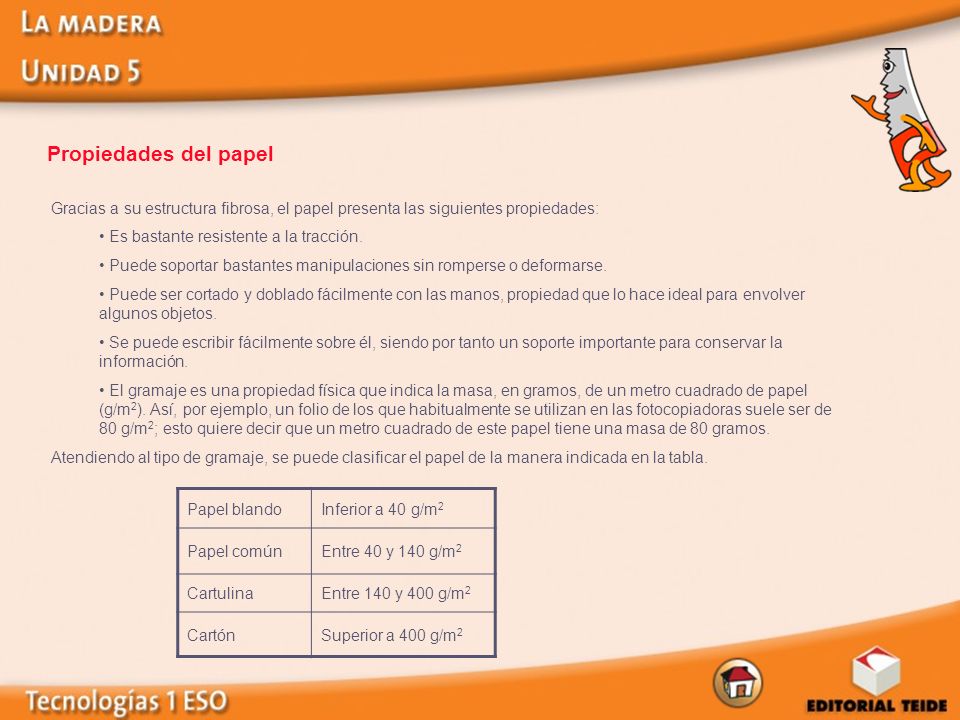

18 Propiedades del papel Gracias a su estructura fibrosa, el papel presenta las siguientes propiedades: • Es bastante resistente a la tracción. • Puede soportar bastantes manipulaciones sin romperse o deformarse. • Puede ser cortado y doblado fácilmente con las manos, propiedad que lo hace ideal para envolver algunos objetos. • Se puede escribir fácilmente sobre él, siendo por tanto un soporte importante para conservar la información. • El gramaje es una propiedad física que indica la masa, en gramos, de un metro cuadrado de papel (g/m2). Así, por ejemplo, un folio de los que habitualmente se utilizan en las fotocopiadoras suele ser de 80 g/m2; esto quiere decir que un metro cuadrado de este papel tiene una masa de 80 gramos. Atendiendo al tipo de gramaje, se puede clasificar el papel de la manera indicada en la tabla. Papel blando Inferior a 40 g/m2 Papel común Entre 40 y 140 g/m2 Cartulina Entre 140 y 400 g/m2 Cartón Superior a 400 g/m2

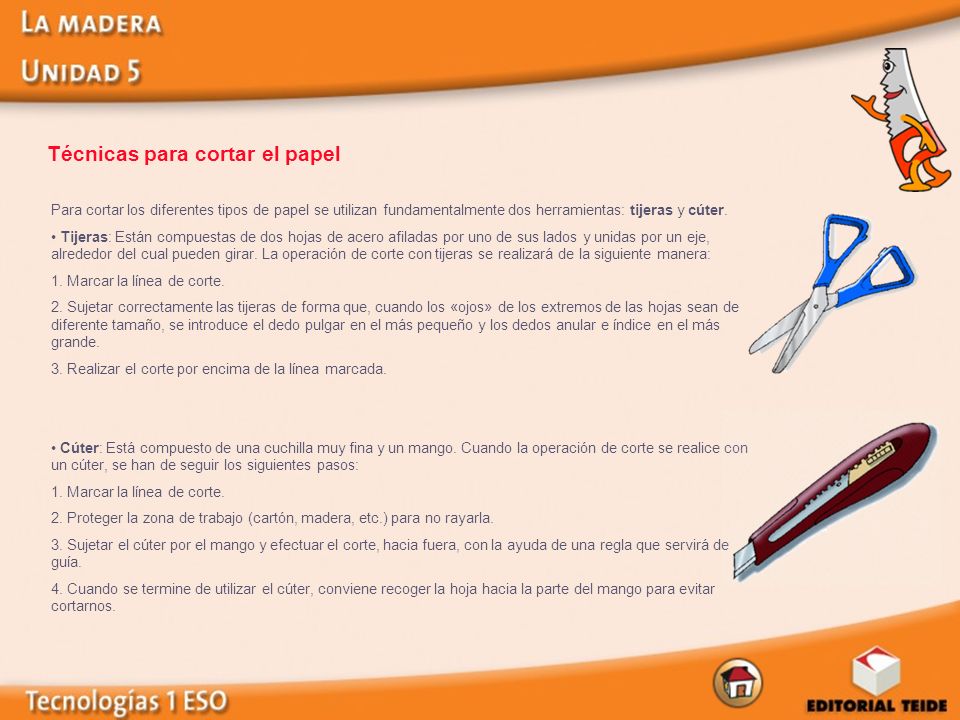

19 Técnicas para cortar el papel
Para cortar los diferentes tipos de papel se utilizan fundamentalmente dos herramientas: tijeras y cúter. • Tijeras: Están compuestas de dos hojas de acero afiladas por uno de sus lados y unidas por un eje, alrededor del cual pueden girar. La operación de corte con tijeras se realizará de la siguiente manera: 1. Marcar la línea de corte. 2. Sujetar correctamente las tijeras de forma que, cuando los «ojos» de los extremos de las hojas sean de diferente tamaño, se introduce el dedo pulgar en el más pequeño y los dedos anular e índice en el más grande. 3. Realizar el corte por encima de la línea marcada. • Cúter: Está compuesto de una cuchilla muy fina y un mango. Cuando la operación de corte se realice con un cúter, se han de seguir los siguientes pasos: 2. Proteger la zona de trabajo (cartón, madera, etc.) para no rayarla. 3. Sujetar el cúter por el mango y efectuar el corte, hacia fuera, con la ayuda de una regla que servirá de guía. 4. Cuando se termine de utilizar el cúter, conviene recoger la hoja hacia la parte del mango para evitar cortarnos.
