Unidad I.- Fuerza y Movimiento - Los movimientos y sus leyes.

Presentación del tema: "Unidad I.- Fuerza y Movimiento - Los movimientos y sus leyes."— Transcripción de la presentación:

1 Unidad I.- Fuerza y Movimiento - Los movimientos y sus leyes.
Objetivo: Describen en forma cualitativa y cuantitativa las fuerzas que se manifiestan en interacciones entre dos o más cuerpos. Sr. Belarmino Alvarado V. Profesor de Física y Ciencias Naturales Universidad Católica de Chile

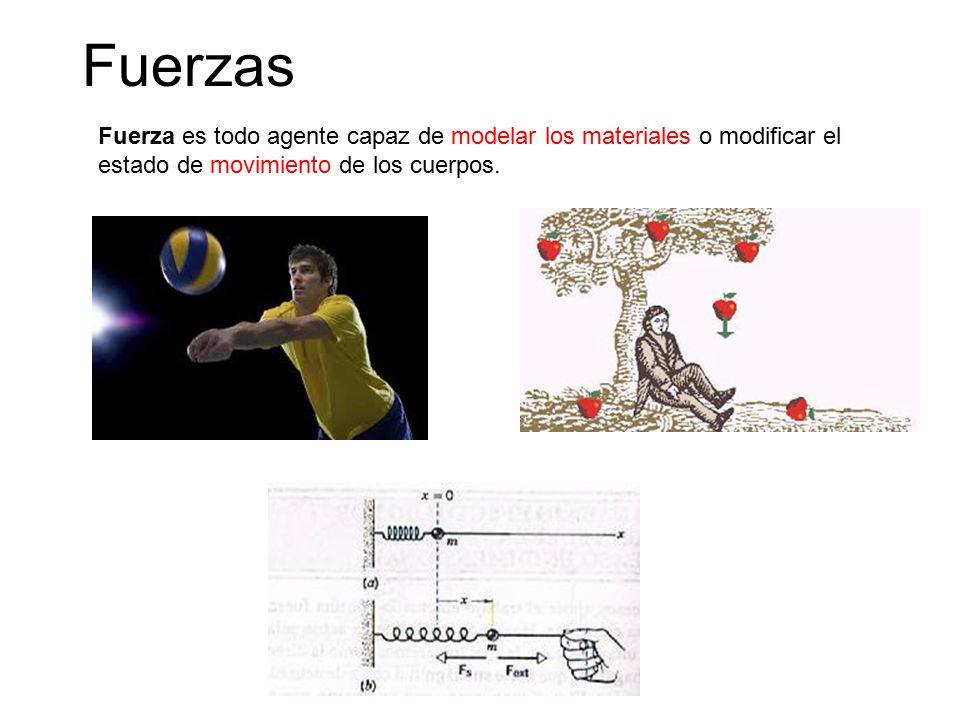

2 Fuerzas Fuerza es todo agente capaz de modelar los materiales o modificar el estado de movimiento de los cuerpos.

3 Fuerzas; elementos de una fuerza
Una fuerza se representa en forma gráfica mediante una línea recta que contiene los siguientes elementos: punto de aplicación, intensidad, dirección y sentido.

4 Fuerzas; elementos de una fuerza
a) Punto de aplicación; el punto de aplicación de una fuerza indica el lugar exacto donde actúa la fuerza.

5 Fuerzas; elementos de una fuerza
b) Intensidad de una fuerza; la intensidad o tamaño de una fuerza se mide con un instrumento llamado Dinamómetro y su unidad de medida es el Newton (N). Dinamómetro; instrumento utilizado para medir la intensidad o tamaño de una fuerza. 1 Newton (N) se define como la fuerza necesaria para proporcionar una aceleración de 1 m/s2 a un objeto de 1 kg de masa.

6 Fuerzas; elementos de una fuerza
c) Dirección de una fuerza; la dirección de una fuerza se representa con una línea recta horizontal, vertical o diagonal (oblicua). Fuerza horizontal Fuerza oblicua

7 Fuerzas; elementos de una fuerza
d) Sentido de una fuerza; el sentido de una fuerza se representa con una punta de flecha e indica hacia donde está dirigida la fuerza. Para indicar el sentido de una fuerza se utilizan referencias absolutas como los puntos cardinales, sin embargo es habitual también utilizar referencias relativas como: hacia arriba, hacia abajo, hacia la derecha, hacia la izquierda, entre otras.

8 Fuerzas; descripción cuantitativa.
Suma y resta de fuerzas; para sumar fuerzas en forma gráfica es necesario agruparlas en pares. Sumar 2 fuerzas con igual dirección y sentido. Ej. sumar una fuerza F1=5N con otra fuerza F2=7N, dirección horizontal y sentido hacia el oeste. La fuerza resultante es una fuerza Fr=12N, tiene la misma dirección y sentido que las fuerzas originales.

9 Fuerzas; descripción cuantitativa.
b) Sumar 2 fuerzas con igual dirección pero de sentido contrario. Ej. sumar una fuerza F1=5N (dirección horizontal y dirigida hacia el este) con otra fuerza F2=7N (dirección horizontal y dirigida hacia el oeste). La fuerza resultante es una fuerza de 2N, dirección horizontal dirigida hacia el oeste.

10 Evaluación de proceso , intensidad , dirección y sentido
1.- Las fuerzas se representan en forma gráfica mediante líneas rectas llamadas: R: vectores 2.- Un vector posee 4 elementos; estos son: R: punto de aplicación , intensidad , dirección y sentido 3.- La siguiente señal de tránsito en vez de DIRECCION OBLIGADA debería decir: R: SENTIDO OBLIGADO 4.- Para que un cuerpo en movimiento, aumente su velocidad es necesario aplicar una fuerza dirigida R: EN EL MISMO SENTIDO EN QUE OCURRE EL MOVIMIENTO. 5.- Para que una fuerza F1 anule a otra fuerza F2, es necesario que F1 tenga la misma intensidad y dirección que F2, pero R: sentido contrario. 6.- El sentido de una fuerza indica R: Hacia donde está dirigida la fuerza

11 Fuerzas; interacciones por contacto y a distancia.
Las fuerzas son magnitudes físicas que se manifiestan cuando dos cuerpos interactúan por contacto o a distancia. 1.- Fuerzas o interacciones por contacto; las fuerzas que se manifiestan cuando dos cuerpos interactúan por contacto son las más comunes en nuestra vida cotidiana, ej.

12 Fuerzas; interacciones por contacto y a distancia.
2.- Fuerzas o interacciones a distancia; las fuerzas más comunes que se manifiestan cuando dos cuerpos interactúan a distancia son: fuerzas gravitacionales, fuerzas magnéticas y fuerzas eléctricas. Fuerzas gravitacionales; son fuerzas de atracción a distancia y de igual magnitud que ejercen mutuamente dos cuerpos.

13 Fuerzas; interacciones por contacto y a distancia.
b) Fuerzas magnéticas; son fuerzas de atracción (polos distintos) o repulsión (polos iguales) que se ejerce a distancia entre metales por los cuales circula una corriente eléctrica.

14 Fuerzas; interacciones por contacto y a distancia.
c) Fuerzas eléctricas; son fuerzas de atracción (distinto signo) o repulsión (igual signo) que se ejerce a distancia ente cuerpos con carga eléctrica.

15 Evaluación; 1 décima por cada respuesta correcta.
1.- La interacción que se produce entre el pie de un futbolista y una pelota al chutear, se llama: R: INTERACCION POR CONTACTO 2.- La unidad de medida de una fuerza, cualquiera sea su tipo es el … R: NEWTON 3.- Las fuerzas gravitacionales y las fuerzas eléctricas, se caracterizan porque ambas son interacciones … R: A DISTANCIA 4.- Al acercar el polo norte de un imán con el polo sur de otro imán es equivalente a realizar la misma acción entre un cuerpo con carga eléctrica positiva con otro cuerpo con carga eléctrica … R: NEGATIVA 5.- Los cuatro elementos de una fuerza son … R: punto de aplicación, intensidad, dirección y sentido.
