1 Ingeniería de las Operaciones Físicas 2
Lixiviación Ingeniería de las Operaciones Físicas 2 Ing. Hernán Pablo Bideberripe Ayudante Ingeniería de las Operaciones Físicas 2 – DIQ -UNLP

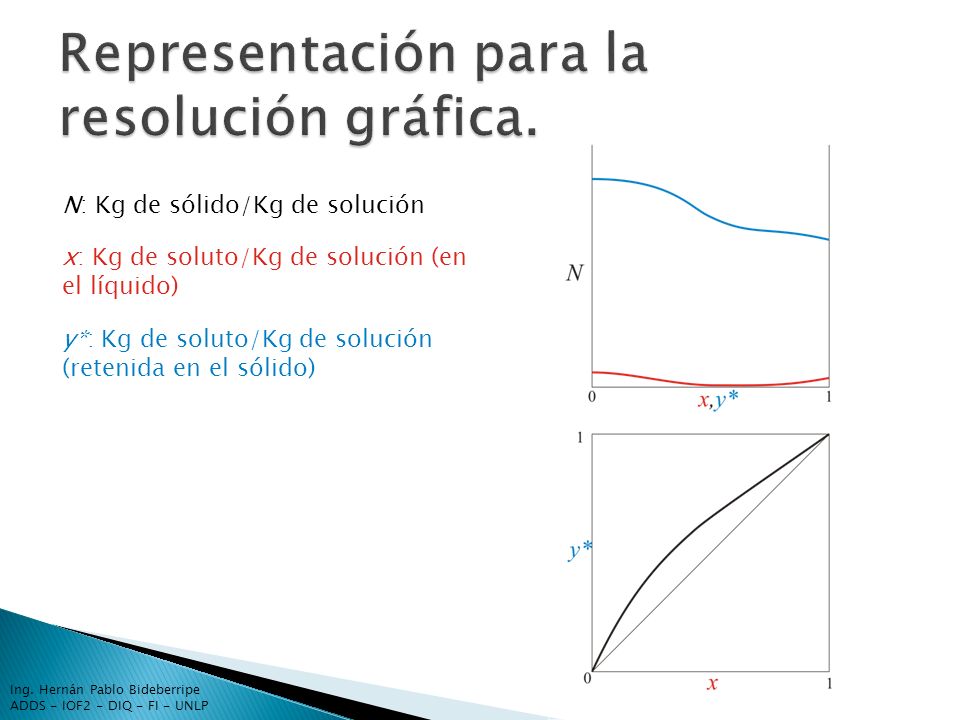

2 Representación para la resolución gráfica.
N: Kg de sólido/Kg de solución x: Kg de soluto/Kg de solución (en el líquido) y*: Kg de soluto/Kg de solución (retenida en el sólido) Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

3 Lixiviación en una etapa

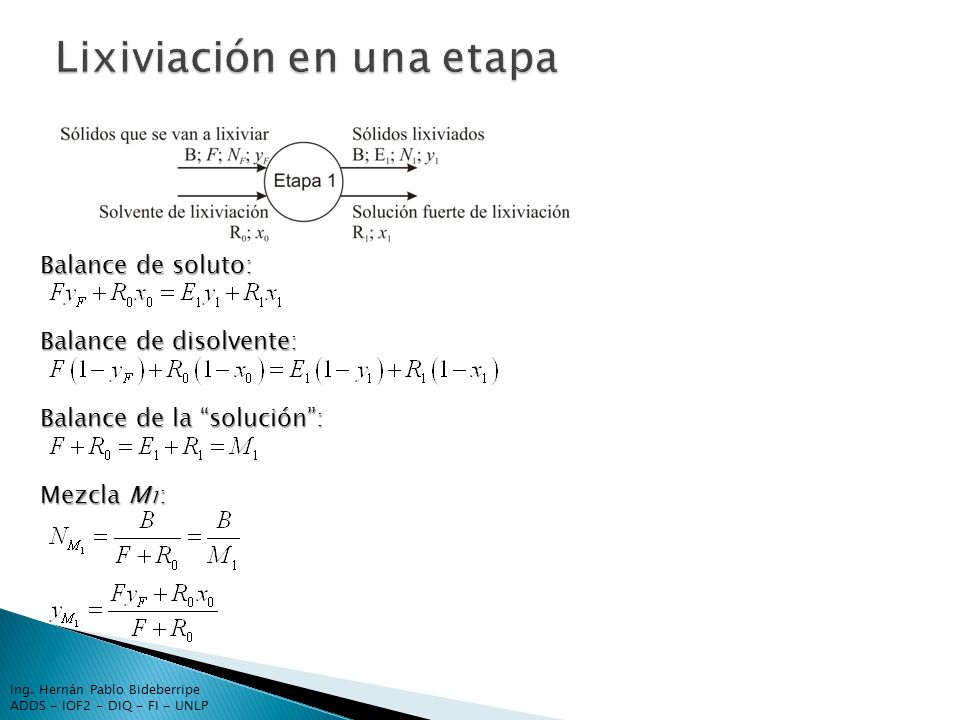

4 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

5 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

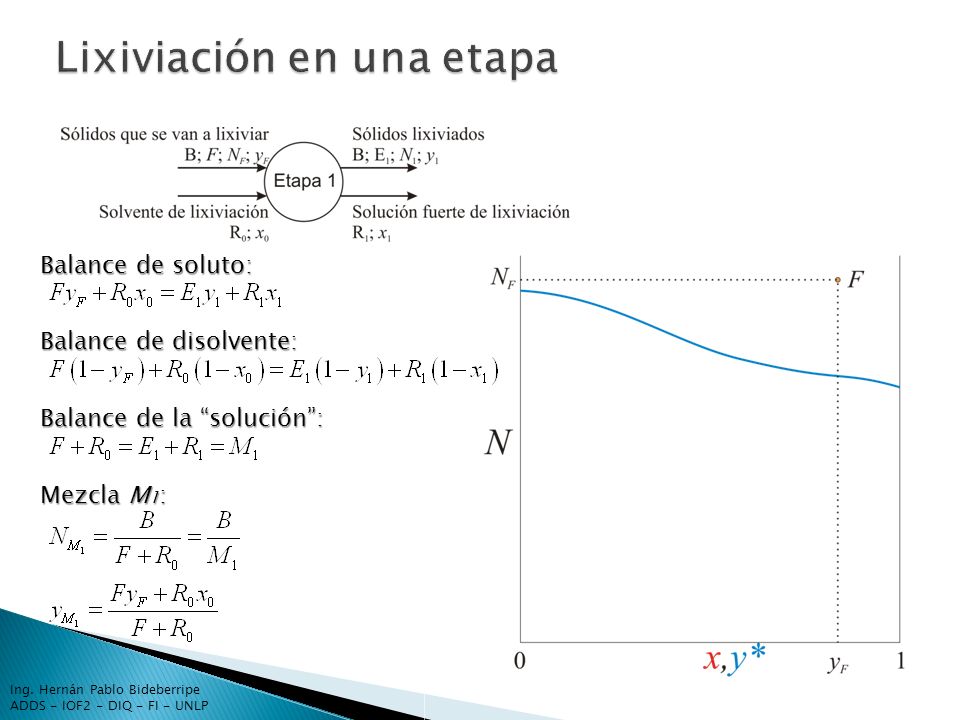

6 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

7 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

8 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

9 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

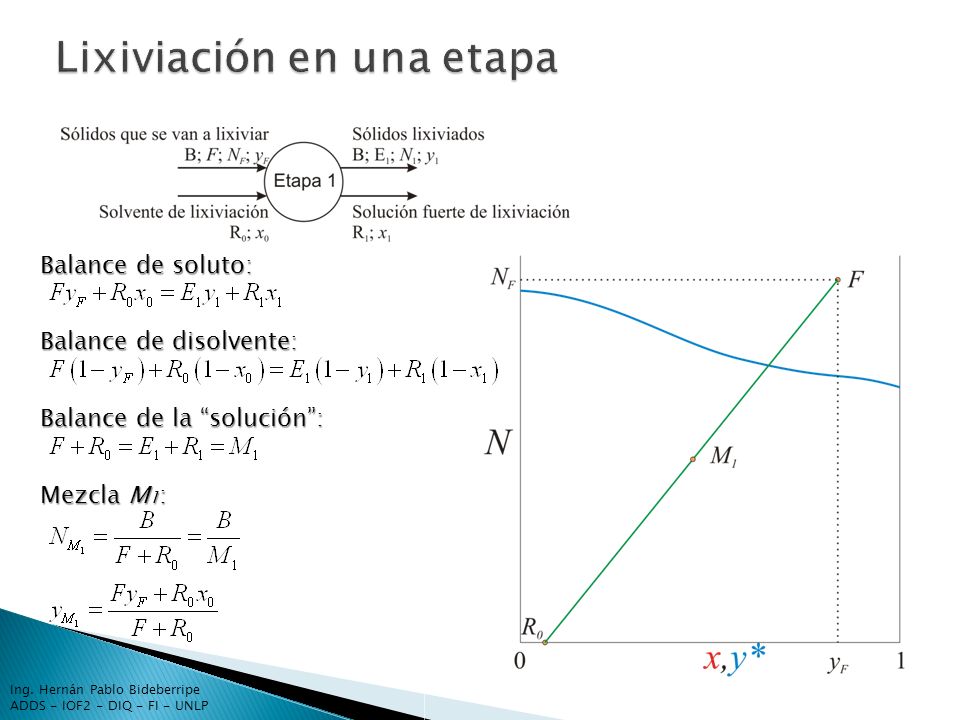

10 Lixiviación en una etapa
Balance de soluto: Balance de disolvente: Balance de la “solución”: Mezcla M1: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

11 Lixiviación en etapas en contracorriente

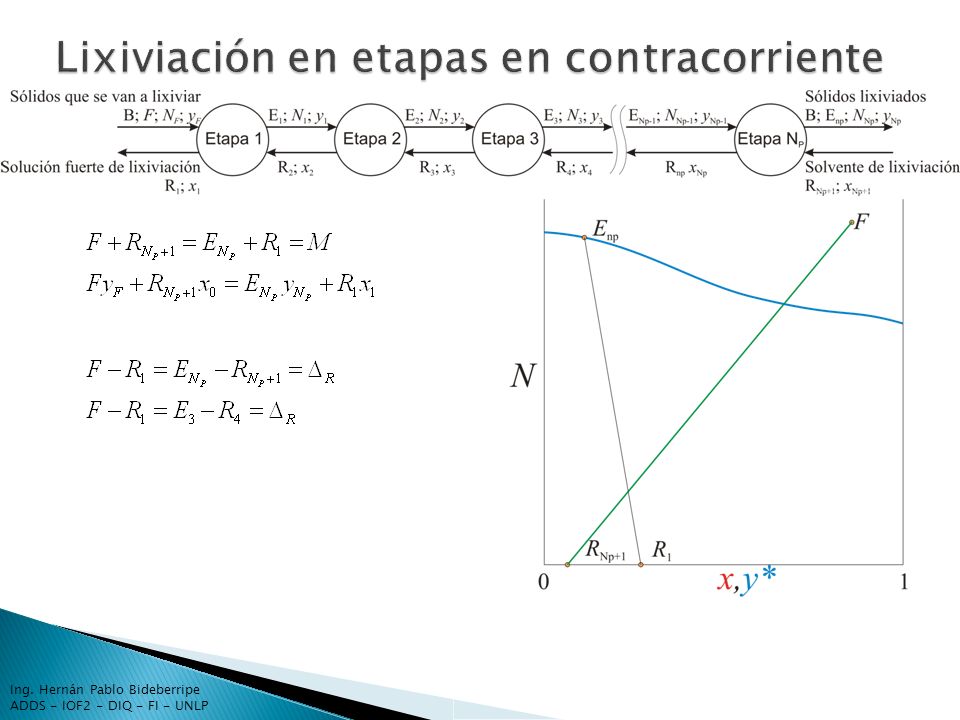

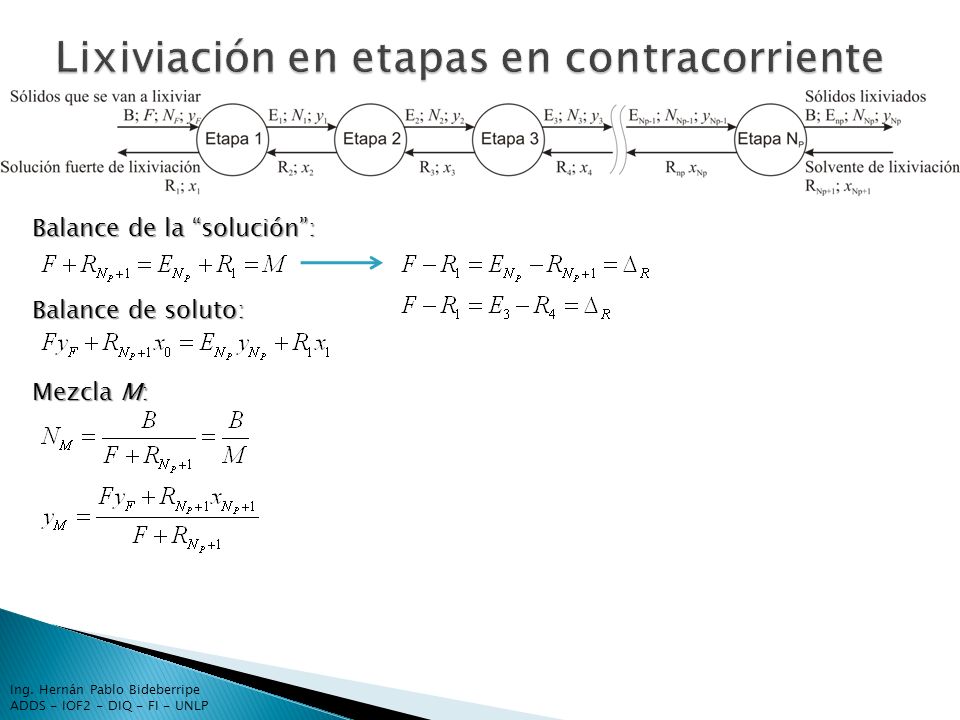

12 Lixiviación en etapas en contracorriente
Balance de la “solución”: Balance de soluto: Mezcla M: Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

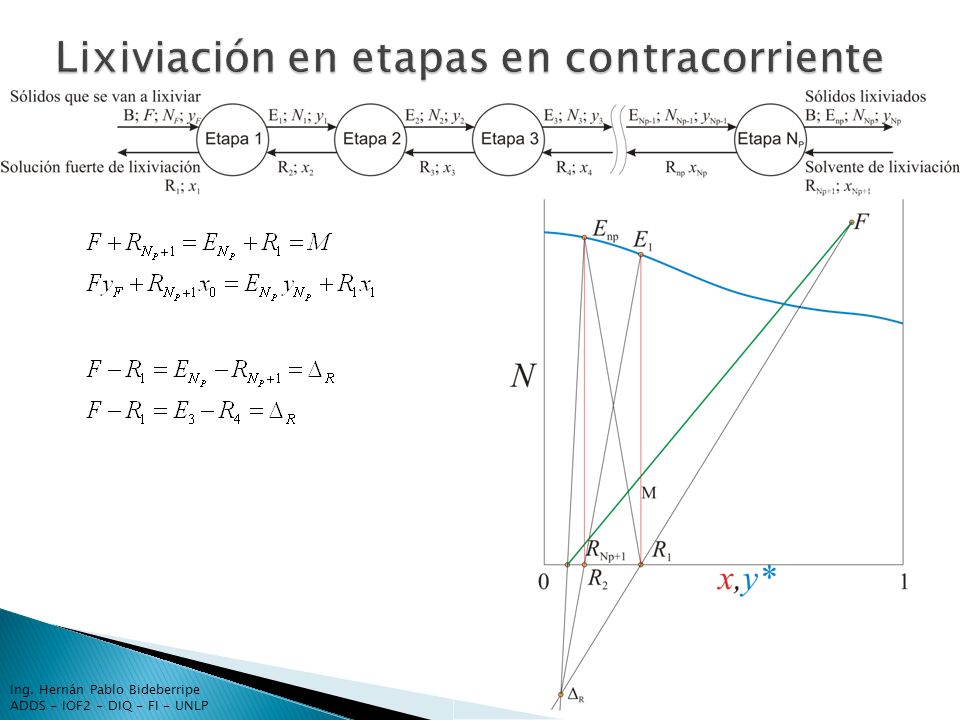

13 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

14 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

15 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

16 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

17 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

18 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

19 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

20 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

21 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP

22 Lixiviación en etapas en contracorriente
Ing. Hernán Pablo Bideberripe ADDS - IOF2 - DIQ - FI - UNLP
