PRÁCTICA PARA EL MANEJO DEL GPS PREPARACIÓN ANTES Y DESPUÉS DE LA SALIDA A CAMPO

Presentación del tema: "PRÁCTICA PARA EL MANEJO DEL GPS PREPARACIÓN ANTES Y DESPUÉS DE LA SALIDA A CAMPO"— Transcripción de la presentación:

1

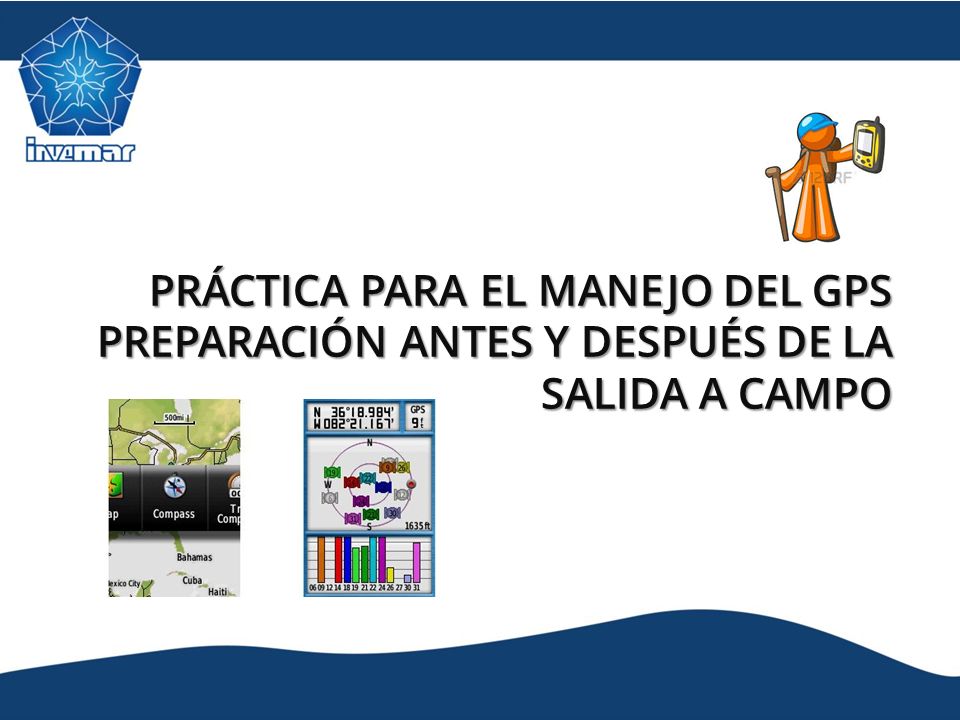

2 PRÁCTICA PARA EL MANEJO DEL GPS PREPARACIÓN ANTES Y DESPUÉS DE LA SALIDA A CAMPO

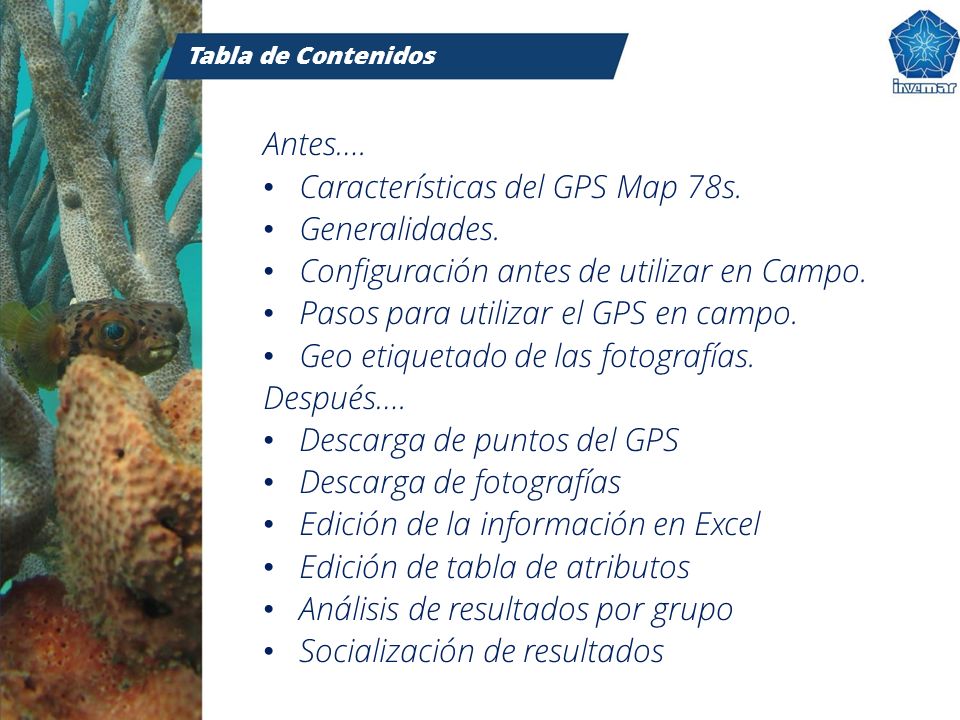

3 Antes…. Características del GPS Map 78s. Generalidades. Configuración antes de utilizar en Campo. Pasos para utilizar el GPS en campo. Geo etiquetado de las fotografías. Después…. Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

4 MANEJO DE GARMIN GPSMAP 78S

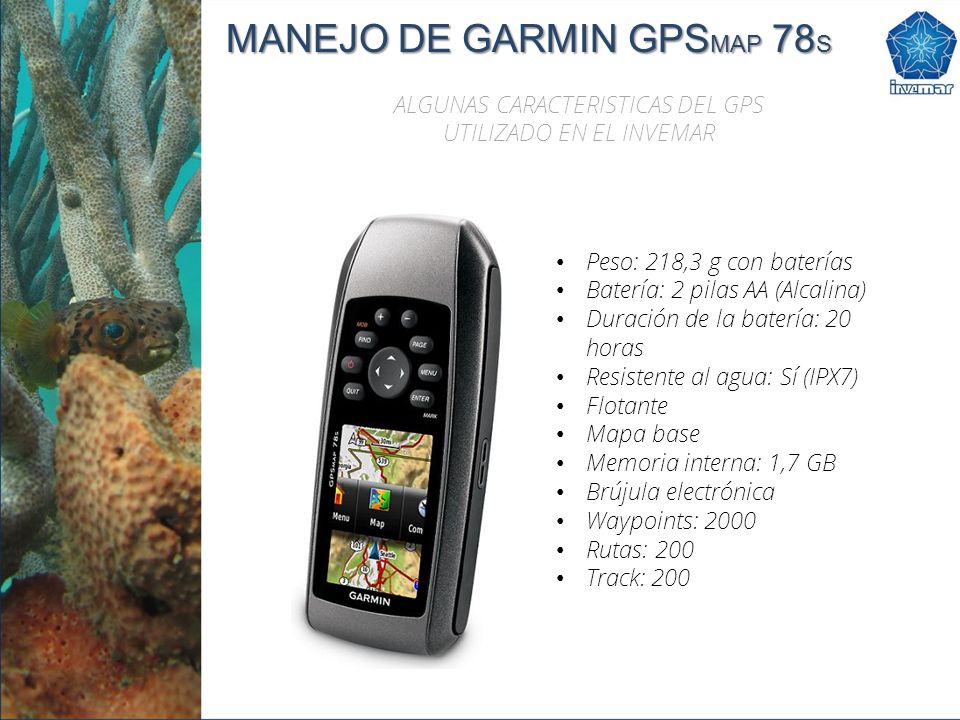

ALGUNAS CARACTERISTICAS DEL GPS UTILIZADO EN EL INVEMAR Peso: 218,3 g con baterías Batería: 2 pilas AA (Alcalina) Duración de la batería: 20 horas Resistente al agua: Sí (IPX7) Flotante Mapa base Memoria interna: 1,7 GB Brújula electrónica Waypoints: 2000 Rutas: 200 Track: 200 Cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema, cuerpo de texto que desarrolla el tema. cuerpo de texto que desarrolla el tema.

5 CARACTERÍSTICAS FÍSICAS

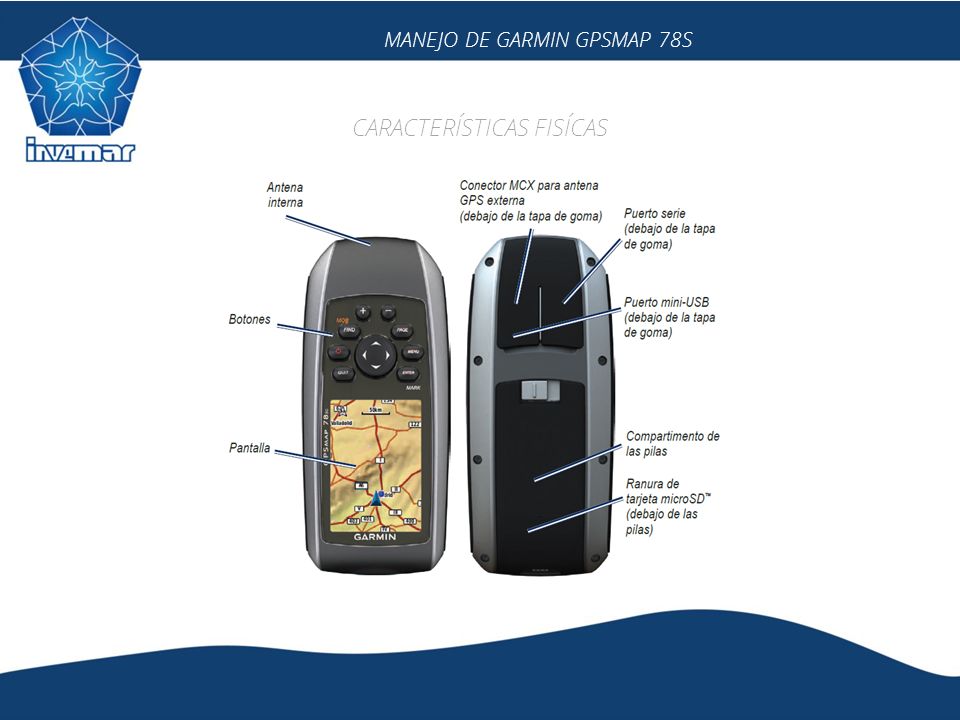

MANEJO DE GARMIN GPSMAP 78S CARACTERÍSTICAS FISÍCAS

6 CARACTERÍSTICAS FÍSICAS

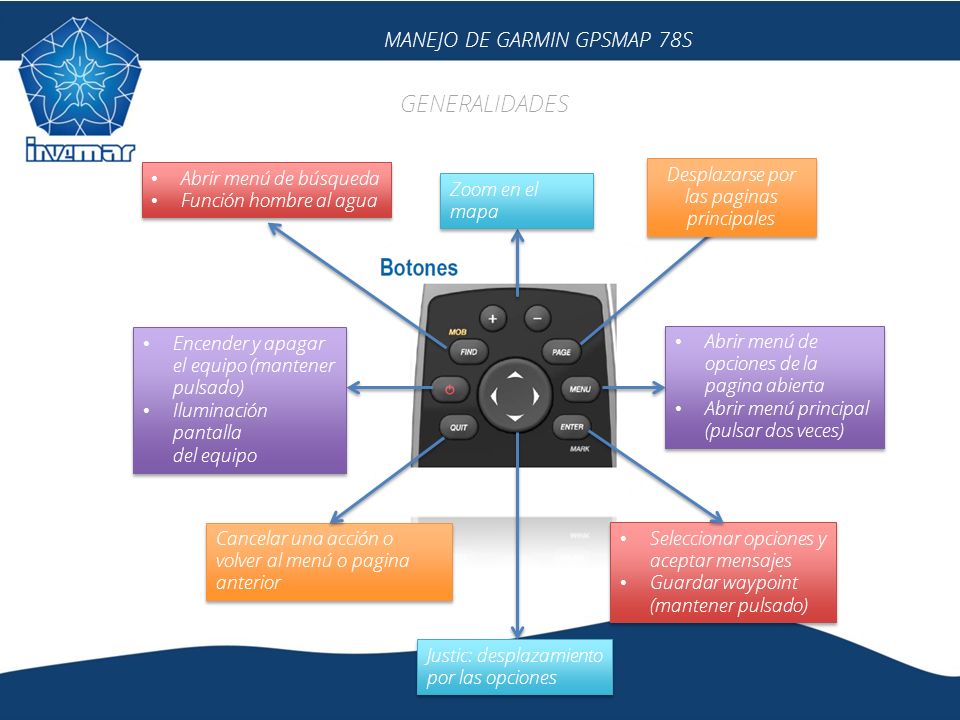

MANEJO DE GARMIN GPSMAP 78S GENERALIDADES Abrir menú de búsqueda Función hombre al agua Desplazarse por las paginas principales Zoom en el mapa Encender y apagar el equipo (mantener pulsado) Iluminación pantalla del equipo Abrir menú de opciones de la pagina abierta Abrir menú principal (pulsar dos veces) Cancelar una acción o volver al menú o pagina anterior Seleccionar opciones y aceptar mensajes Guardar waypoint (mantener pulsado) Justic: desplazamiento por las opciones

7 CARACTERÍSTICAS FÍSICAS
MANEJO DE GARMIN GPSMAP 78S CONFIGURACIÓN ANTES DE UTILIZAR EL GPS EN CAMPO EL A, B y C PARA LA CONFIGURACION DEL GPS ENTRAR AL MENU PRINCIPAL OPCION CONFIGURAR A. UNIDADES Distancia y velocidad: Métrico Altura: Metros (m/s) Profundidad: Metros Temperatura: Centígrados Presión: Milímetros (hg) B. FORMATO DE POSICIÓN Formato de posición: Grados, minutos y segundos Datum del mapa: WGS 84 Esferoide del mapa: WGS 84 Track log : (Grab.,mostrar) Método de grabación: Auto Intervalo: Normal Archivado automático: Diario C. TRACK

8 CARACTERÍSTICAS FÍSICAS

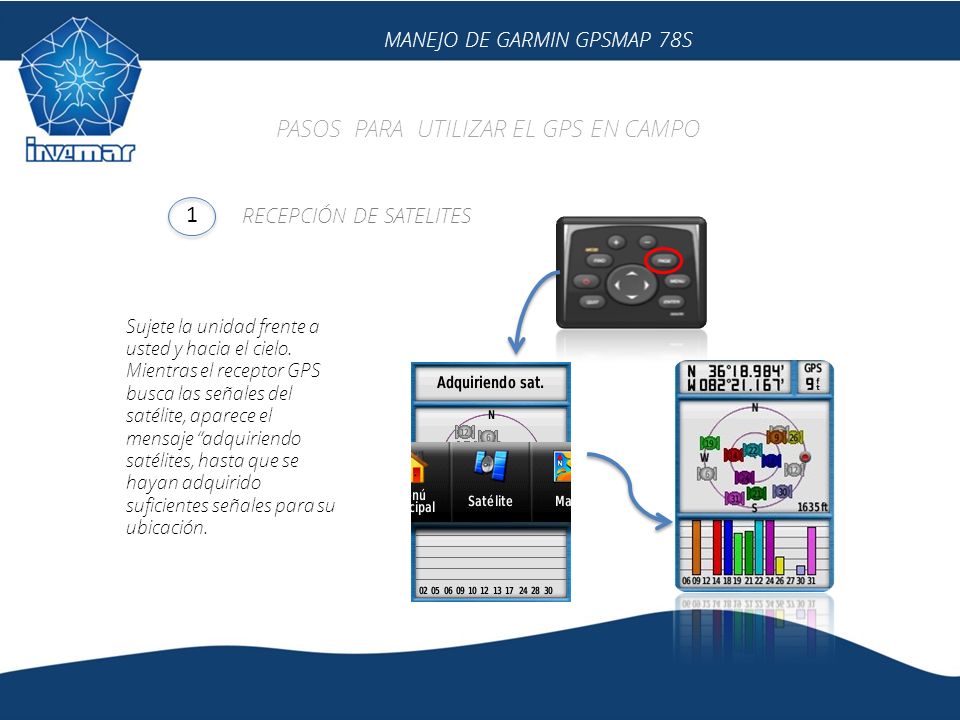

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 1 RECEPCIÓN DE SATELITES Sujete la unidad frente a usted y hacia el cielo. Mientras el receptor GPS busca las señales del satélite, aparece el mensaje “adquiriendo satélites, hasta que se hayan adquirido suficientes señales para su ubicación.

9 CARACTERÍSTICAS FÍSICAS

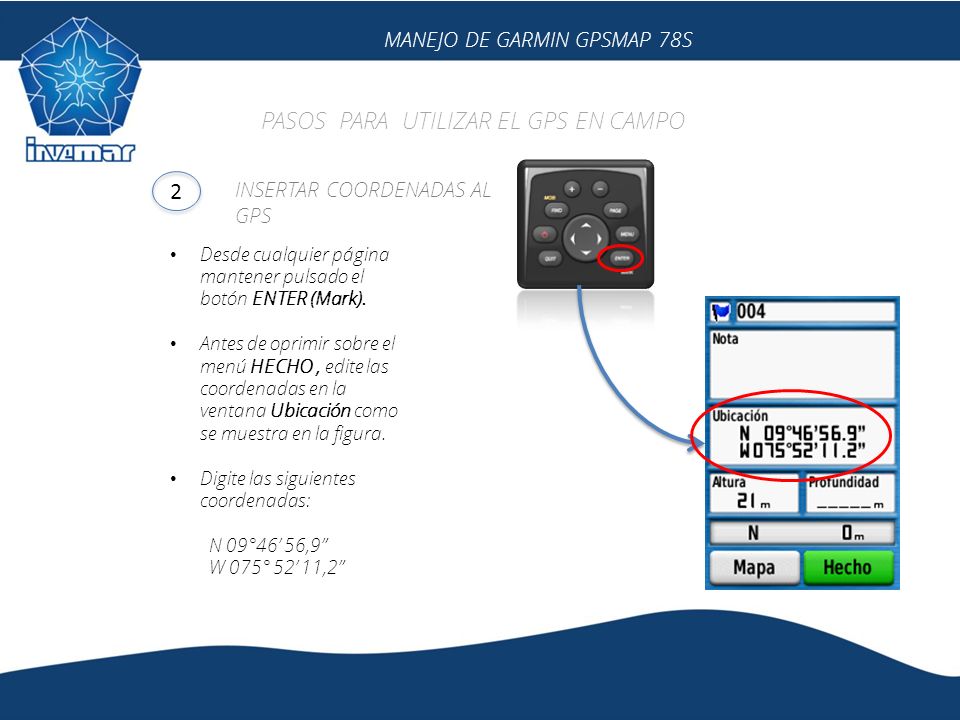

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 2 INSERTAR COORDENADAS AL GPS Desde cualquier página mantener pulsado el botón ENTER (Mark). Antes de oprimir sobre el menú HECHO , edite las coordenadas en la ventana Ubicación como se muestra en la figura. Digite las siguientes coordenadas: N 09°46’ 56,9” W 075° 52’ 11,2”

10 CARACTERÍSTICAS FÍSICAS

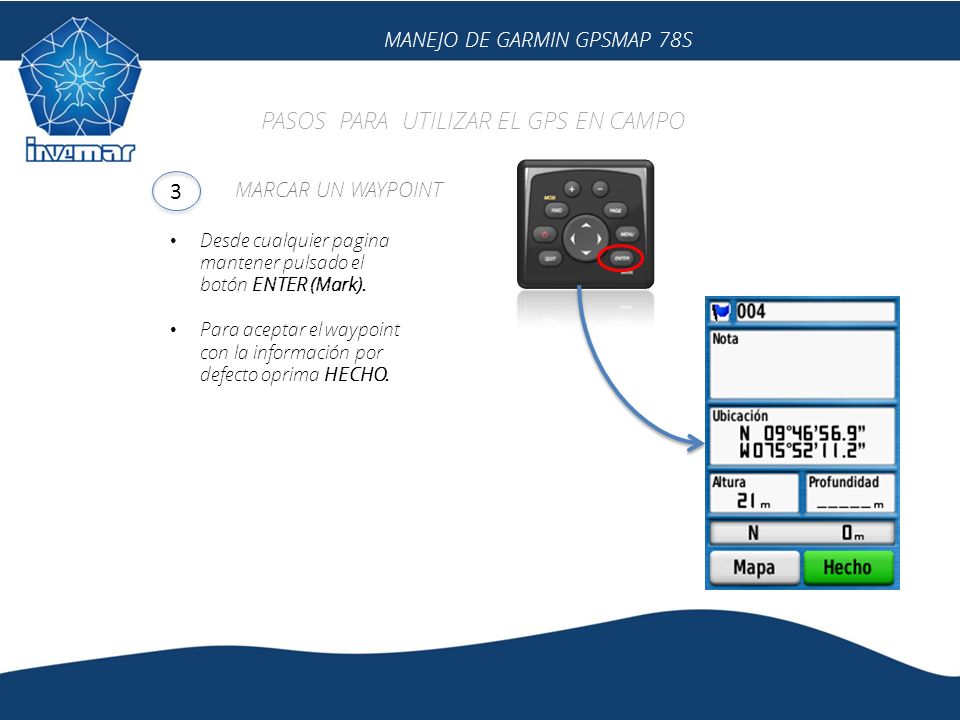

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 3 MARCAR UN WAYPOINT Desde cualquier pagina mantener pulsado el botón ENTER (Mark). Para aceptar el waypoint con la información por defecto oprima HECHO.

11 CARACTERÍSTICAS FÍSICAS
MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 4 VISUALIZACION DE WAYPOINTS

12 CARACTERÍSTICAS FÍSICAS

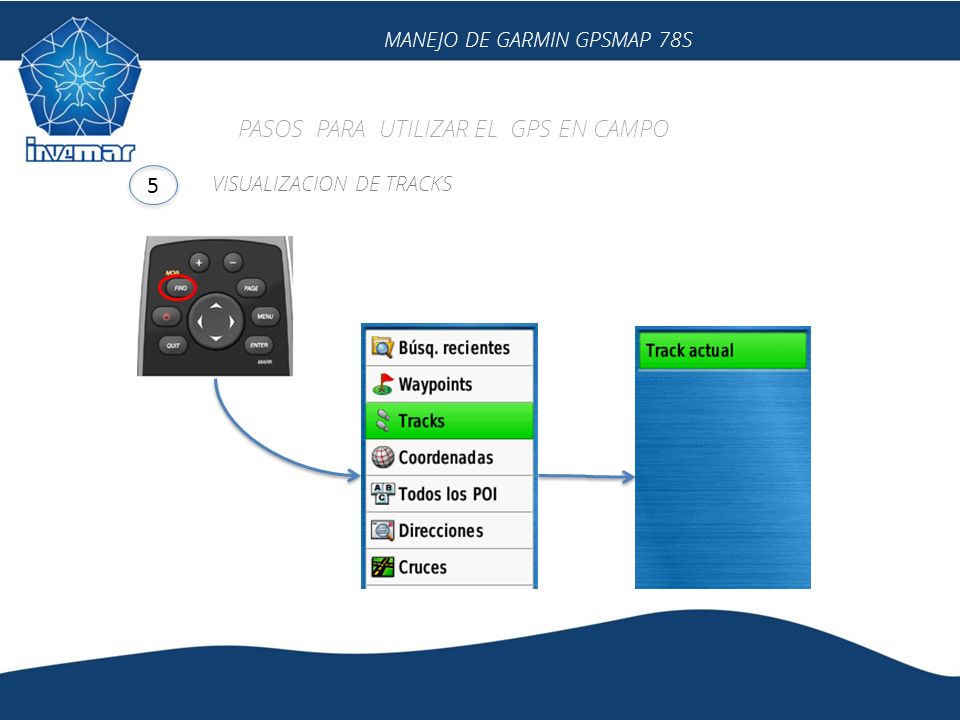

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 5 VISUALIZACION DE TRACKS

13 CARACTERÍSTICAS FÍSICAS

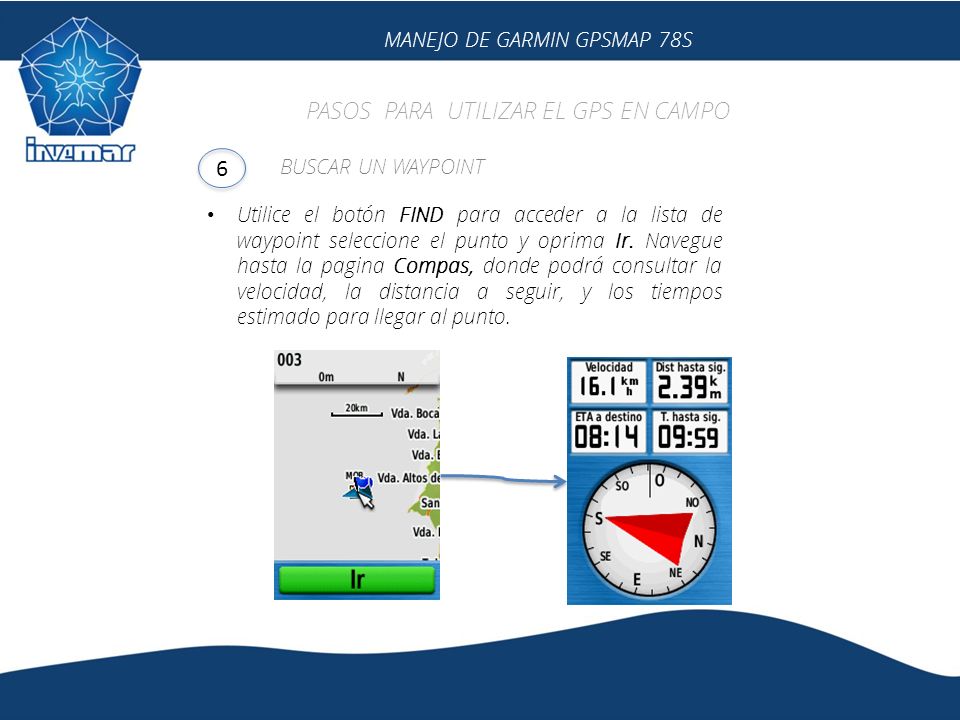

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO 6 BUSCAR UN WAYPOINT Utilice el botón FIND para acceder a la lista de waypoint seleccione el punto y oprima Ir. Navegue hasta la pagina Compas, donde podrá consultar la velocidad, la distancia a seguir, y los tiempos estimado para llegar al punto.

14 CARACTERÍSTICAS FÍSICAS

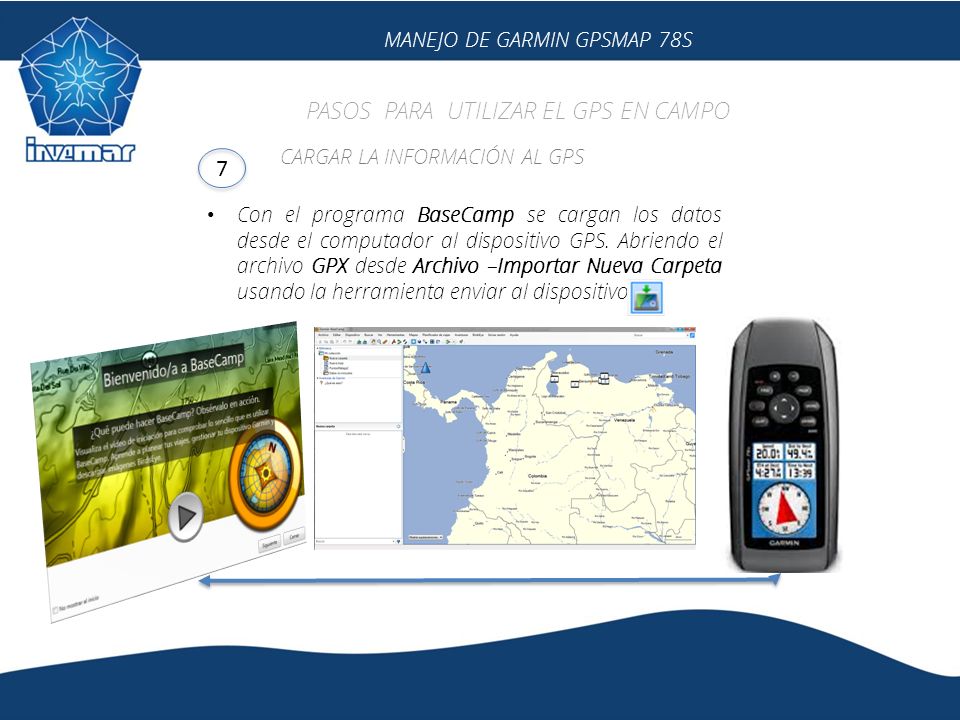

MANEJO DE GARMIN GPSMAP 78S PASOS PARA UTILIZAR EL GPS EN CAMPO CARGAR LA INFORMACIÓN AL GPS 7 Con el programa BaseCamp se cargan los datos desde el computador al dispositivo GPS. Abriendo el archivo GPX desde Archivo –Importar Nueva Carpeta usando la herramienta enviar al dispositivo.

15 CARACTERÍSTICAS FÍSICAS
GEORREFERENCIAR GEOGRÁFICAMENTE LAS FOTOS GEOETIQUETADO DE LAS FOTOGRAFÍAS

16 CARACTERÍSTICAS FÍSICAS

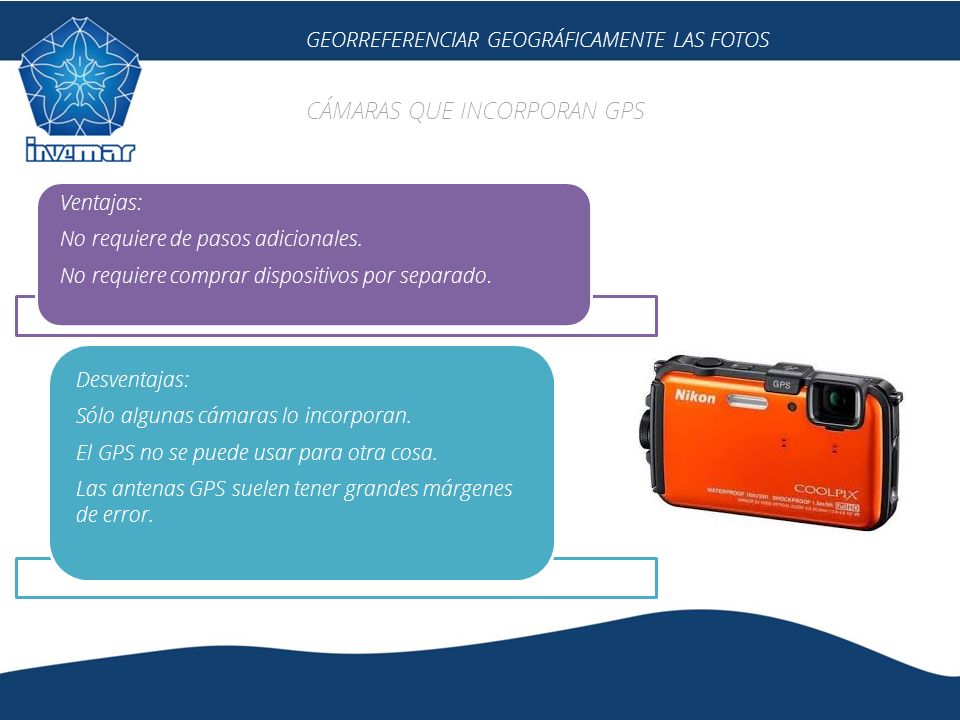

GEORREFERENCIAR GEOGRÁFICAMENTE LAS FOTOS CÁMARAS QUE INCORPORAN GPS Ventajas: No requiere de pasos adicionales. No requiere comprar dispositivos por separado. Desventajas: Sólo algunas cámaras lo incorporan. El GPS no se puede usar para otra cosa. Las antenas GPS suelen tener grandes márgenes de error.

17 CARACTERÍSTICAS FÍSICAS

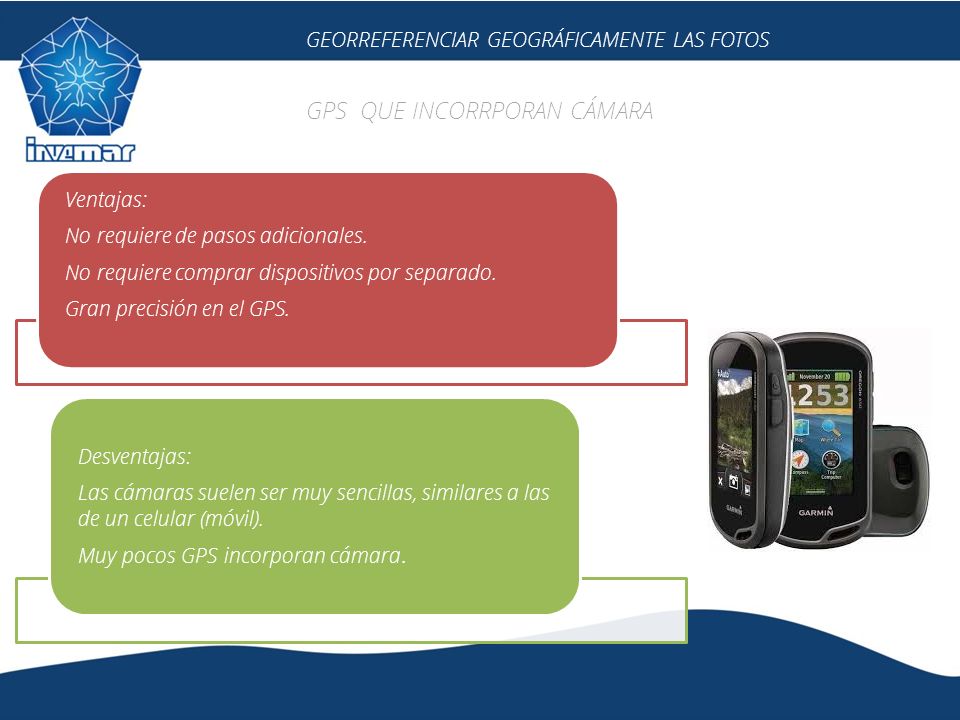

GEORREFERENCIAR GEOGRÁFICAMENTE LAS FOTOS GPS QUE INCORRPORAN CÁMARA Ventajas: No requiere de pasos adicionales. No requiere comprar dispositivos por separado. Gran precisión en el GPS. Desventajas: Las cámaras suelen ser muy sencillas, similares a las de un celular (móvil). Muy pocos GPS incorporan cámara.

18 CARACTERÍSTICAS FÍSICAS

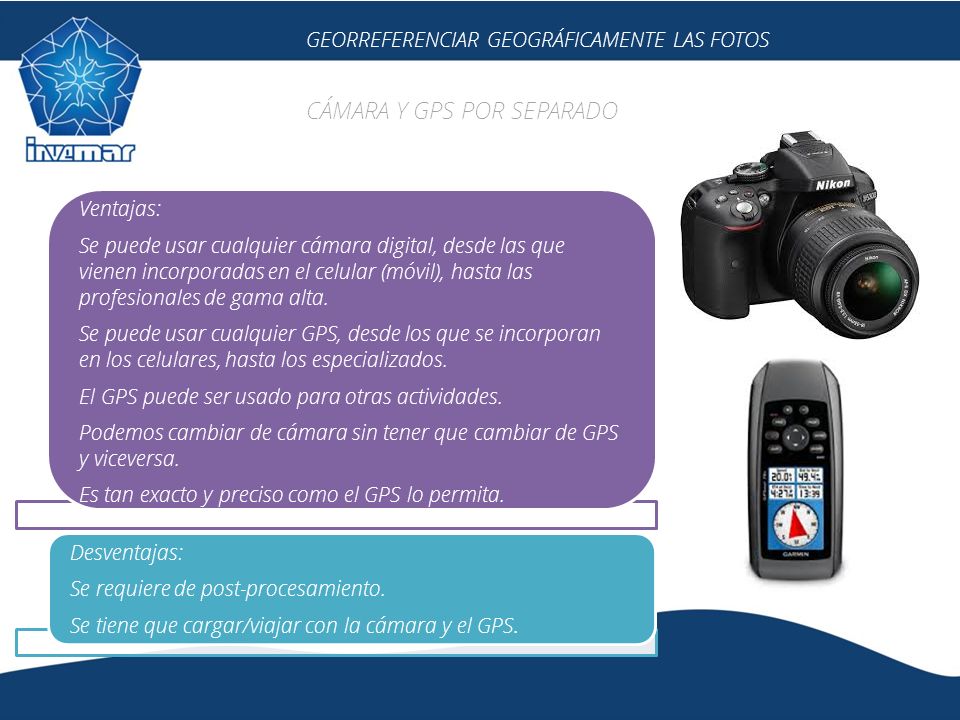

GEORREFERENCIAR GEOGRÁFICAMENTE LAS FOTOS CÁMARA Y GPS POR SEPARADO Ventajas: Se puede usar cualquier cámara digital, desde las que vienen incorporadas en el celular (móvil), hasta las profesionales de gama alta. Se puede usar cualquier GPS, desde los que se incorporan en los celulares, hasta los especializados. El GPS puede ser usado para otras actividades. Podemos cambiar de cámara sin tener que cambiar de GPS y viceversa. Es tan exacto y preciso como el GPS lo permita. Desventajas: Se requiere de post-procesamiento. Se tiene que cargar/viajar con la cámara y el GPS.

19 CARACTERÍSTICAS FÍSICAS
GEORREFERENCIAR GEOGRÁFICAMENTE LAS FOTOS CONFIGURACIÓN DE LA CAMARA Y EL GPS POR SEPARADO Para configurar el uso de la cámara con el GPS, ajuste la hora de la cámara digital que este utilizando exactamente con la hora del dispositivo GPS. Con el programa Geosetter se realizará la georreferenciación de las fotografías. Dependiendo del modelo de la cámara , busque el nombre con el que se guarda la fotografía.

20 CARACTERÍSTICAS FÍSICAS

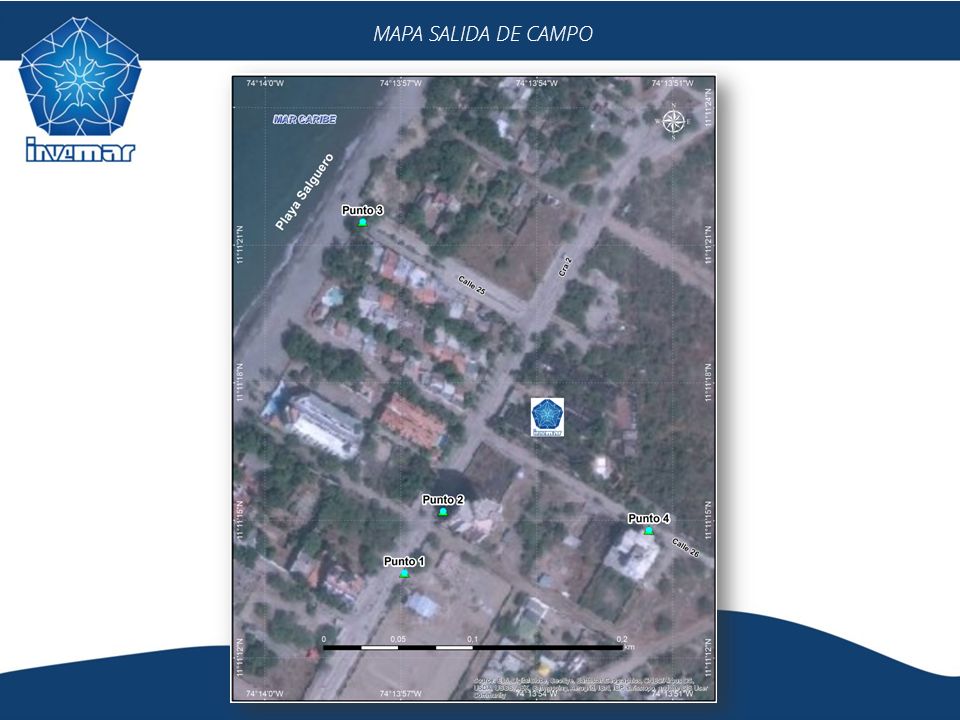

MAPA SALIDA DE CAMPO

21 CARACTERÍSTICAS FÍSICAS

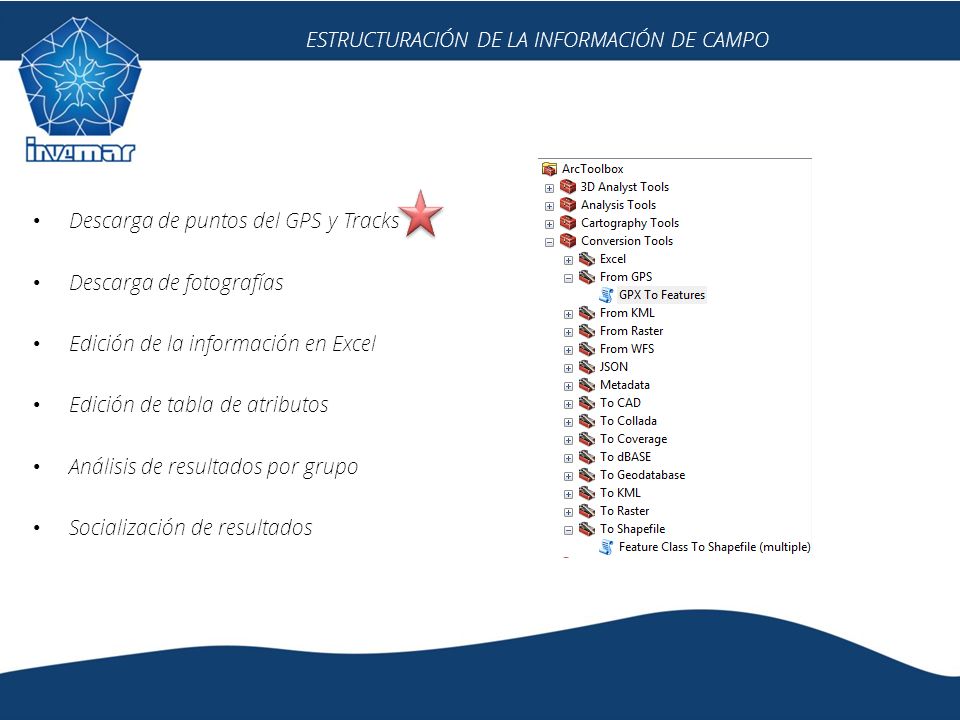

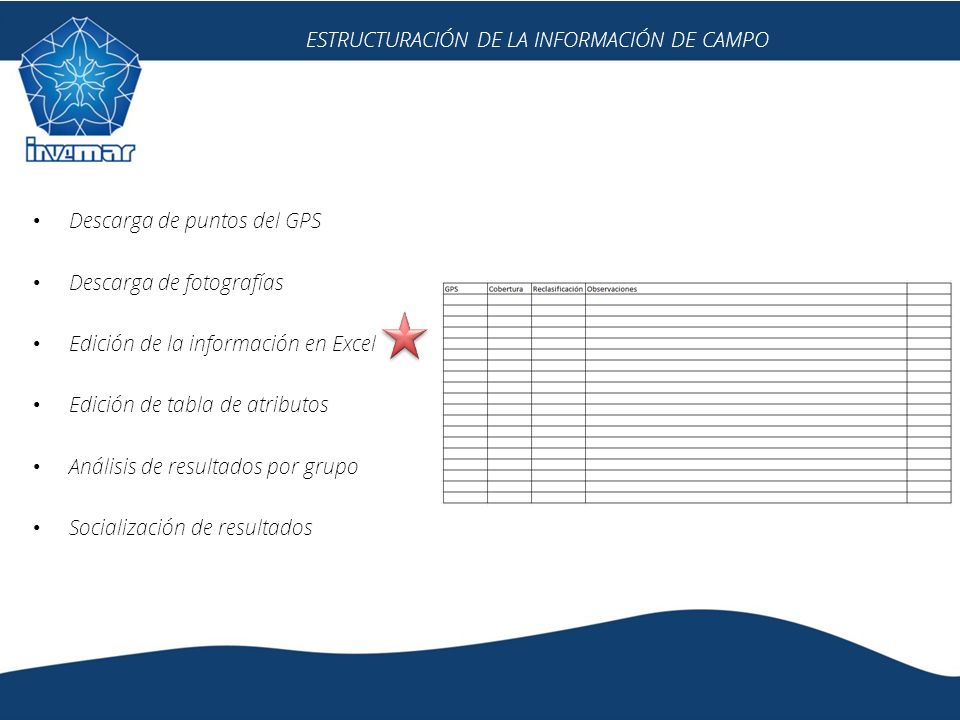

ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS y Tracks Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

22 CARACTERÍSTICAS FÍSICAS

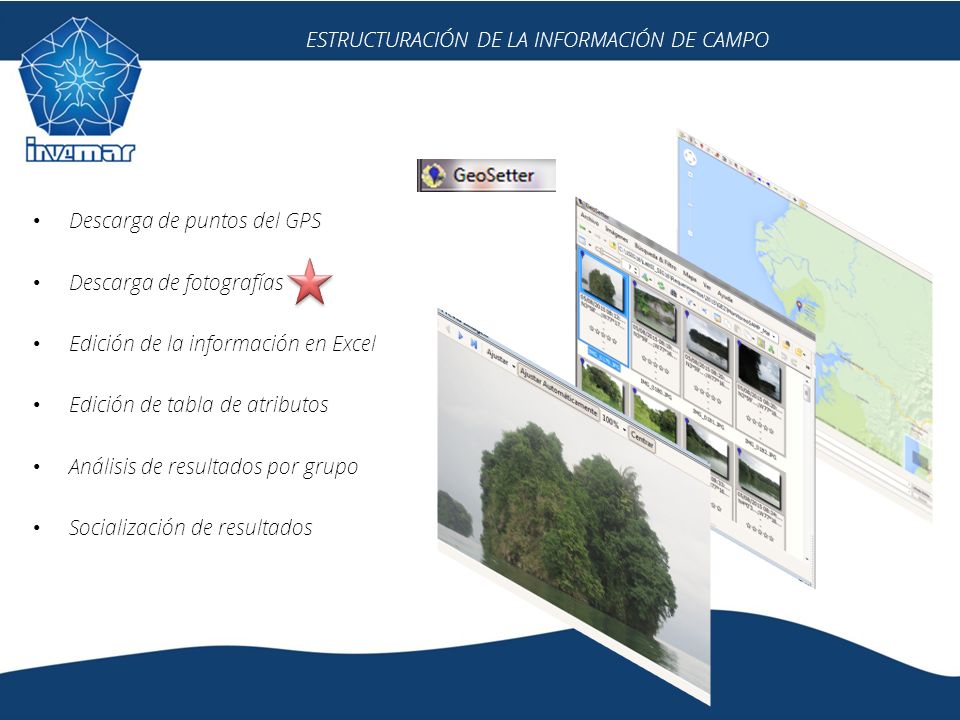

ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

23 CARACTERÍSTICAS FÍSICAS
ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

24 CARACTERÍSTICAS FÍSICAS
ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

25 CARACTERÍSTICAS FÍSICAS

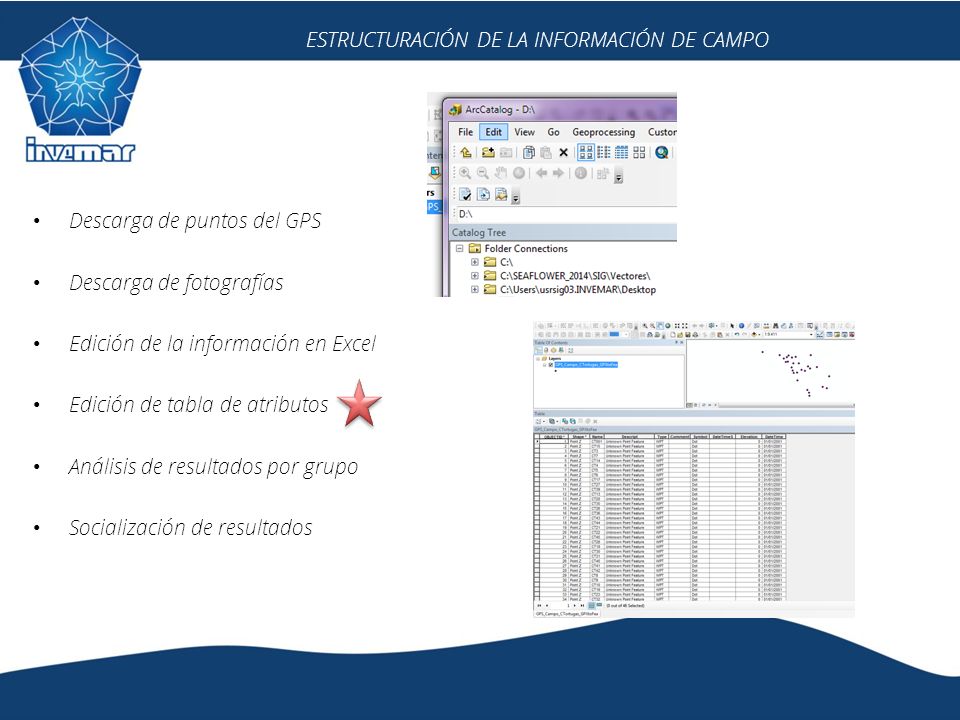

ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

26 CARACTERÍSTICAS FÍSICAS
ESTRUCTURACIÓN DE LA INFORMACIÓN DE CAMPO Descarga de puntos del GPS Descarga de fotografías Edición de la información en Excel Edición de tabla de atributos Análisis de resultados por grupo Socialización de resultados

27 Gracias !!
