1 PROYECTO I. ELEMENTOS DEL DISEÑO. SEMESTRE 2009 – III. OCTUBRE 2009

2 DISEÑO “CREAR” ELEMENTOS DEL DISEÑO. QUE ES EL DISEÑO? NECESIDADES:
. ESPIRITUALES. . EMOCIONALES. . MATERIALES. . IMAGINACION. . CONOCIMIENTOS. . HABILIDADES. “CREAR” DISEÑO NECESIDADES:

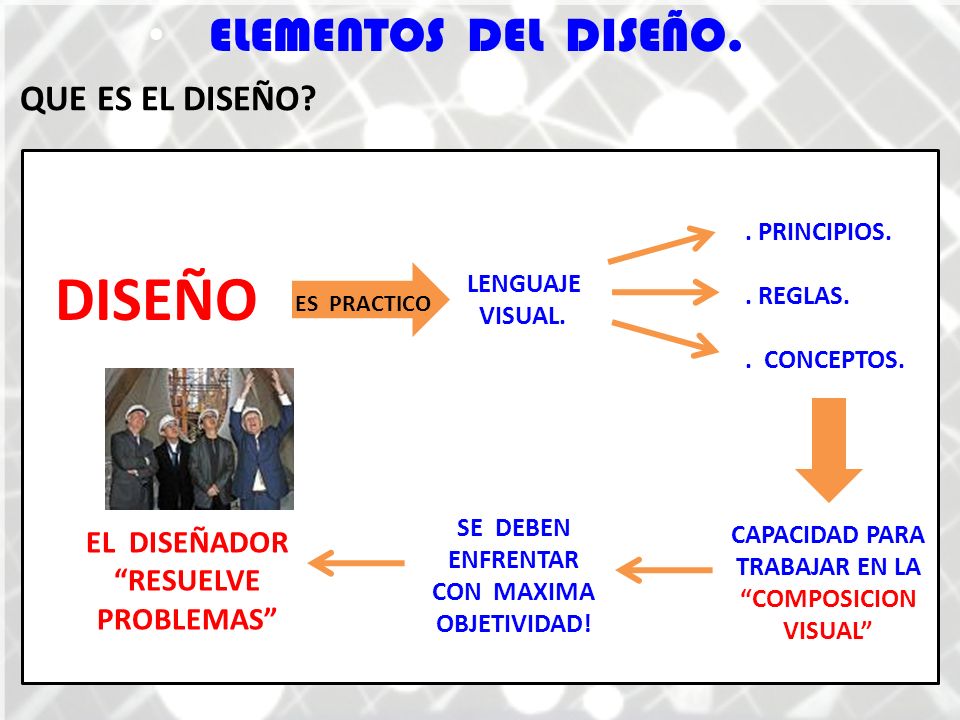

3 DISEÑO ELEMENTOS DEL DISEÑO. QUE ES EL DISEÑO?
ES PRACTICO LENGUAJE VISUAL. . PRINCIPIOS. . REGLAS. . CONCEPTOS. CAPACIDAD PARA TRABAJAR EN LA “COMPOSICION VISUAL” EL DISEÑADOR “RESUELVE PROBLEMAS” SE DEBEN ENFRENTAR CON MAXIMA OBJETIVIDAD!

4 ELEMENTOS DEL DISEÑO. CLASIFICACION

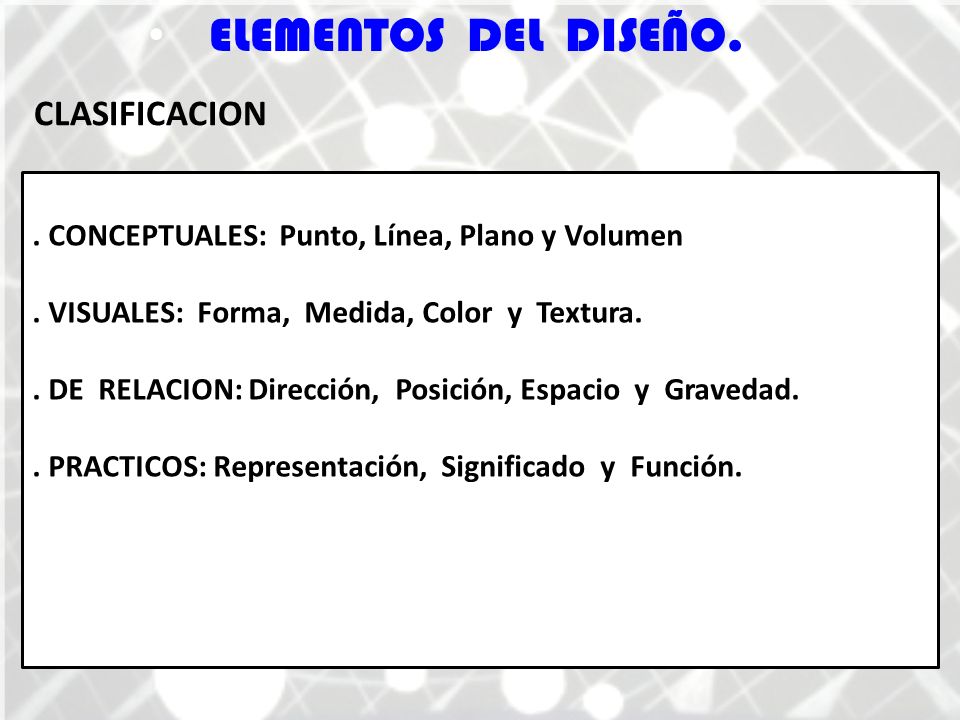

. CONCEPTUALES: Punto, Línea, Plano y Volumen . VISUALES: Forma, Medida, Color y Textura. . DE RELACION: Dirección, Posición, Espacio y Gravedad. . PRACTICOS: Representación, Significado y Función.

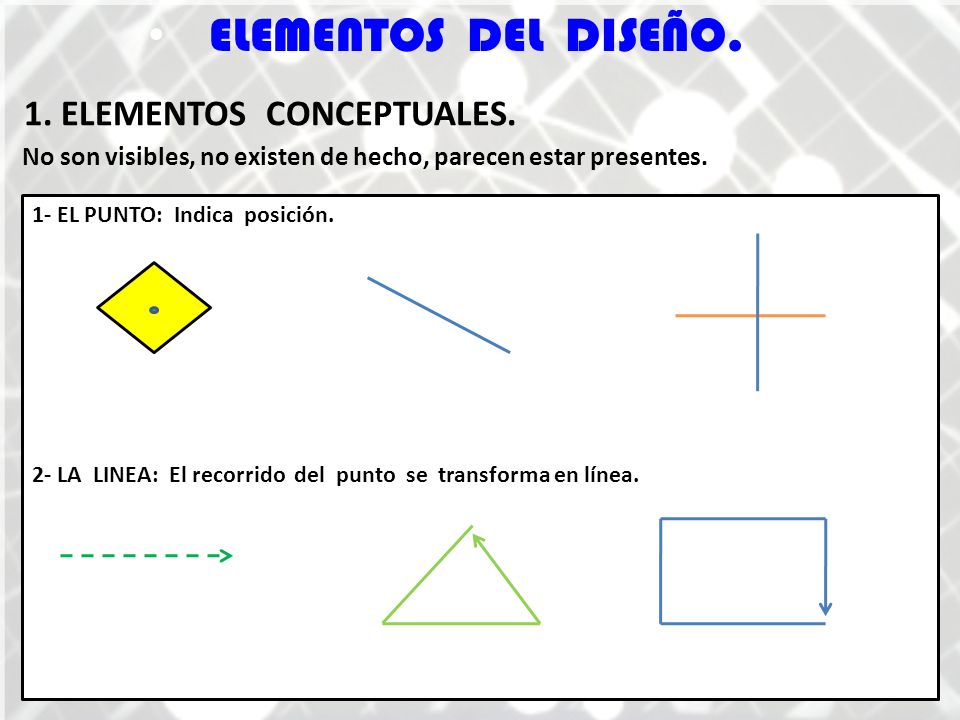

5 1. ELEMENTOS CONCEPTUALES.
ELEMENTOS DEL DISEÑO. 1. ELEMENTOS CONCEPTUALES. No son visibles, no existen de hecho, parecen estar presentes. 1- EL PUNTO: Indica posición. 2- LA LINEA: El recorrido del punto se transforma en línea.

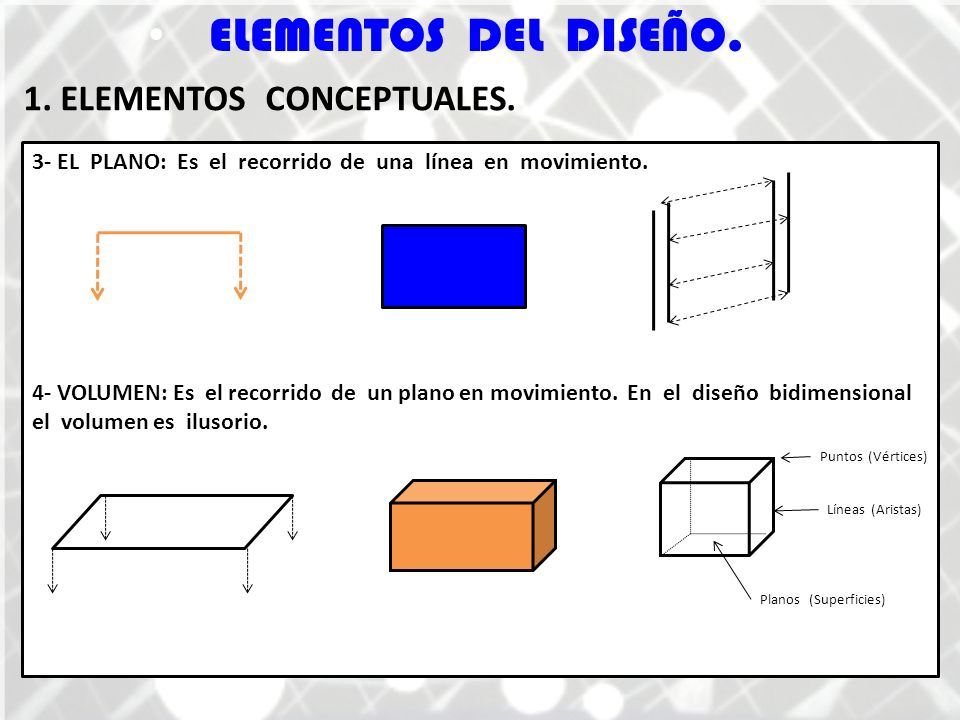

6 1. ELEMENTOS CONCEPTUALES.
ELEMENTOS DEL DISEÑO. 1. ELEMENTOS CONCEPTUALES. 3- EL PLANO: Es el recorrido de una línea en movimiento. 4- VOLUMEN: Es el recorrido de un plano en movimiento. En el diseño bidimensional el volumen es ilusorio. Puntos (Vértices) Líneas (Aristas) Planos (Superficies)

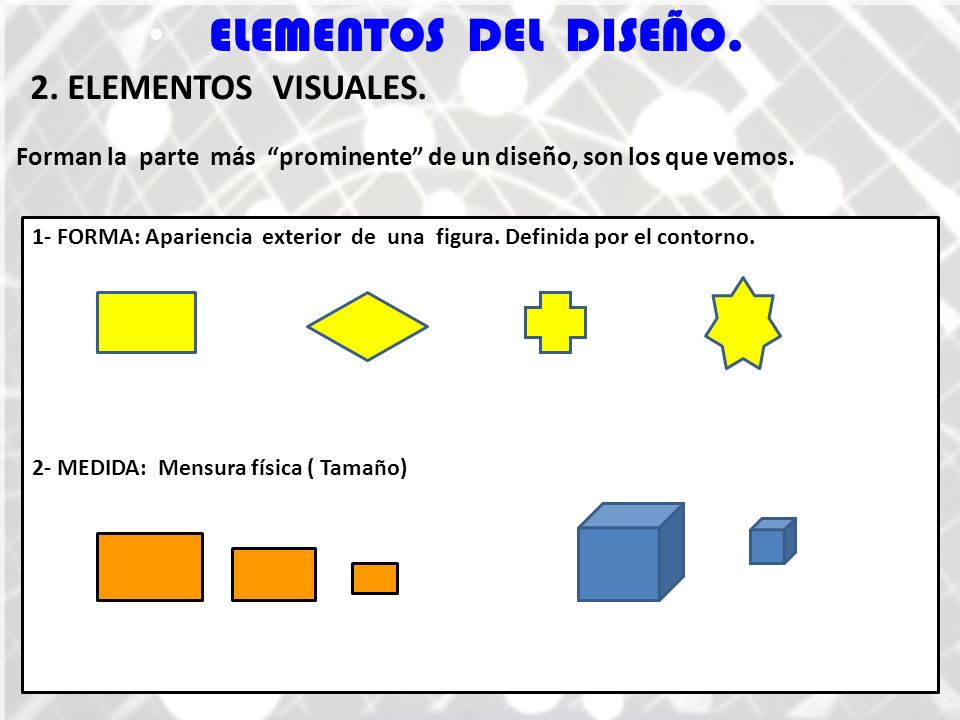

7 ELEMENTOS DEL DISEÑO. 2. ELEMENTOS VISUALES.
Forman la parte más “prominente” de un diseño, son los que vemos. 1- FORMA: Apariencia exterior de una figura. Definida por el contorno. 2- MEDIDA: Mensura física ( Tamaño)

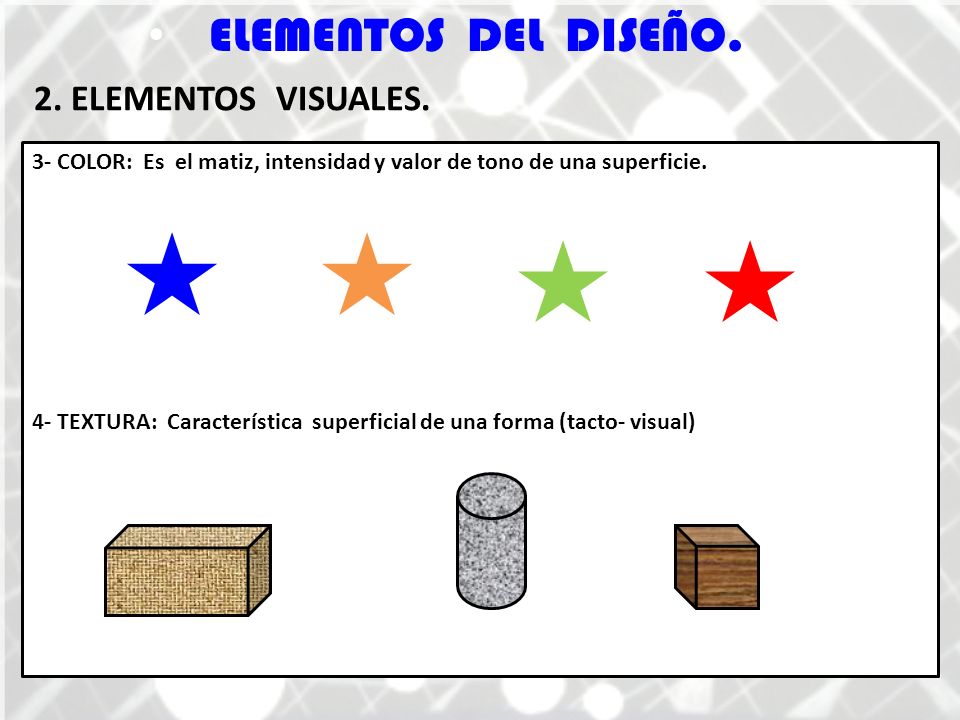

8 ELEMENTOS DEL DISEÑO. 2. ELEMENTOS VISUALES.
3- COLOR: Es el matiz, intensidad y valor de tono de una superficie. 4- TEXTURA: Característica superficial de una forma (tacto- visual)

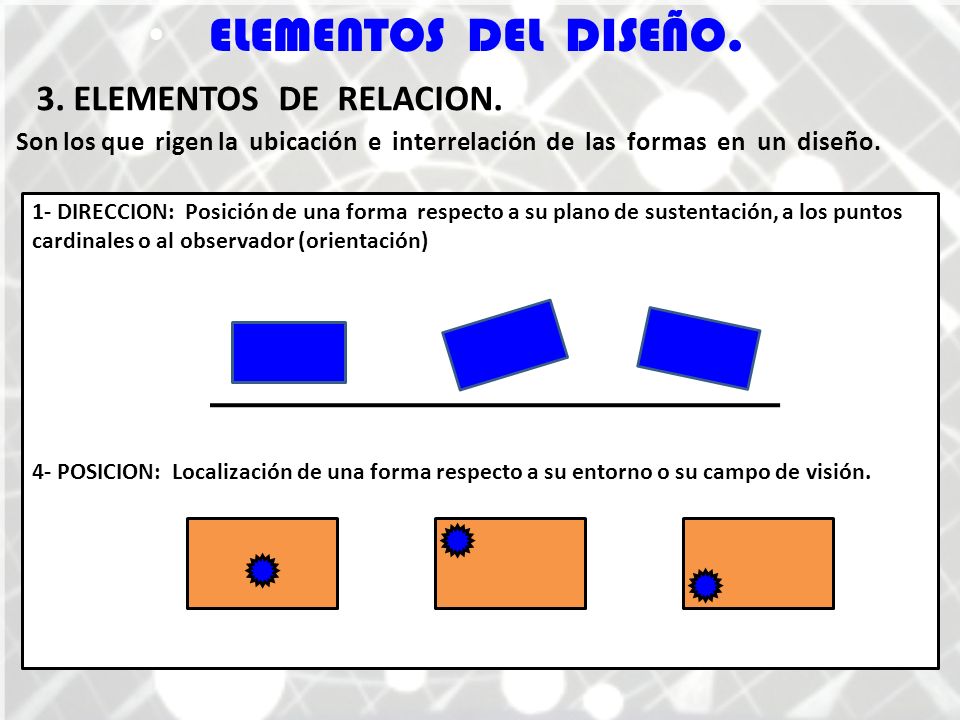

9 ELEMENTOS DEL DISEÑO. 3. ELEMENTOS DE RELACION.
Son los que rigen la ubicación e interrelación de las formas en un diseño. 1- DIRECCION: Posición de una forma respecto a su plano de sustentación, a los puntos cardinales o al observador (orientación) 4- POSICION: Localización de una forma respecto a su entorno o su campo de visión.

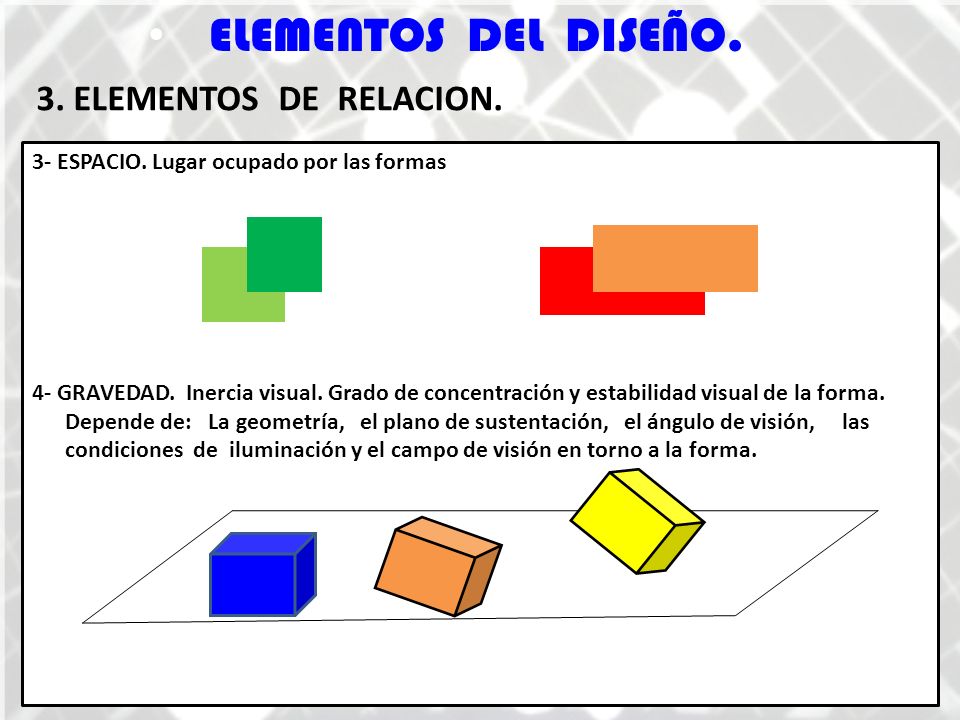

10 ELEMENTOS DEL DISEÑO. 3. ELEMENTOS DE RELACION.
3- ESPACIO. Lugar ocupado por las formas 4- GRAVEDAD. Inercia visual. Grado de concentración y estabilidad visual de la forma. Depende de: La geometría, el plano de sustentación, el ángulo de visión, las condiciones de iluminación y el campo de visión en torno a la forma.

11 ELEMENTOS DEL DISEÑO. 4. ELEMENTOS PRACTICOS.
Subyacen en el contenido y alcance de un diseño. 1- REPRESENTACION. Formas derivadas de la naturaleza ó del mundo hecho por el ser humano.

12 ELEMENTOS DEL DISEÑO. 4. ELEMENTOS PRACTICOS.

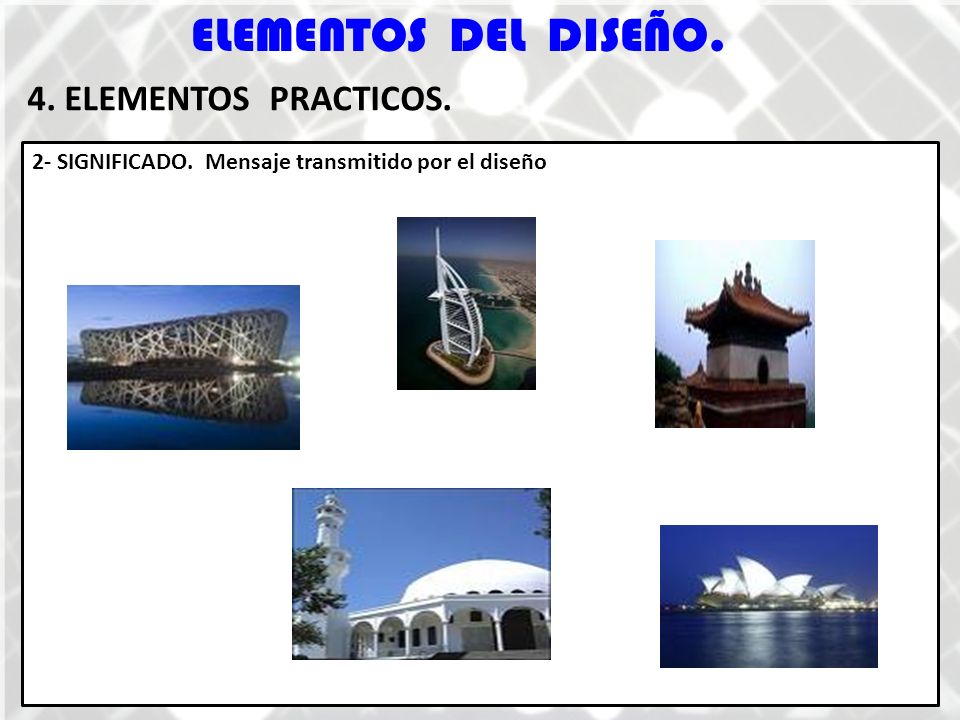

2- SIGNIFICADO. Mensaje transmitido por el diseño

13 ELEMENTOS DEL DISEÑO. 4. ELEMENTOS PRACTICOS.

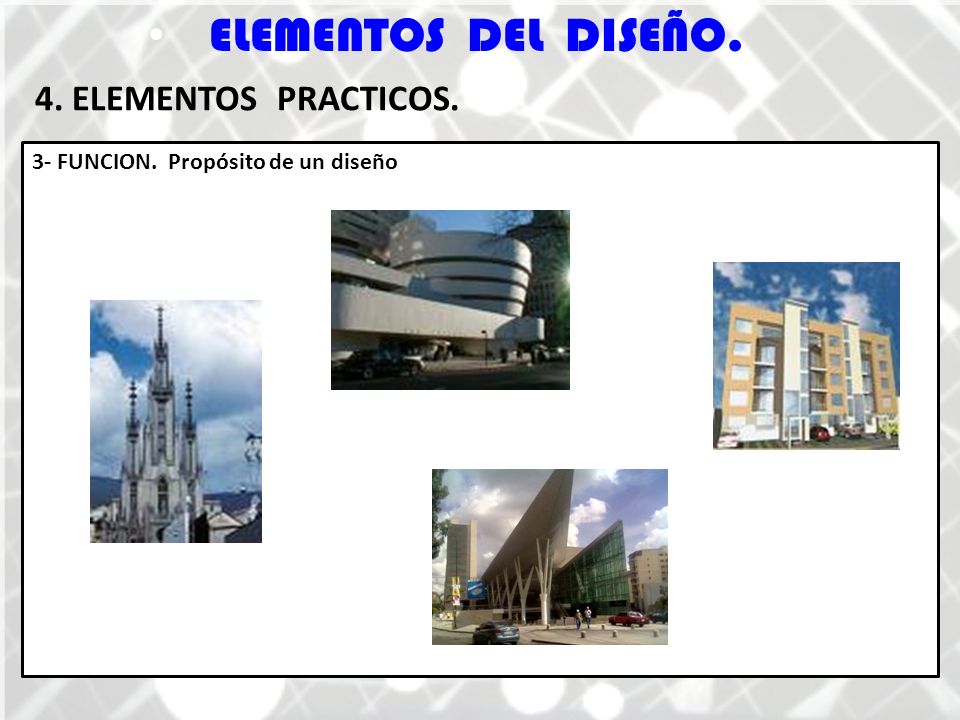

3- FUNCION. Propósito de un diseño

14 PRINCIPIOS DE PERCEPCION VISUAL.
PROYECTO I. PRINCIPIOS DE PERCEPCION VISUAL. SEMESTRE 2009 – III. OCTUBRE 2009

15 PRINCIPIOS DE PERCEPCION VISUAL.

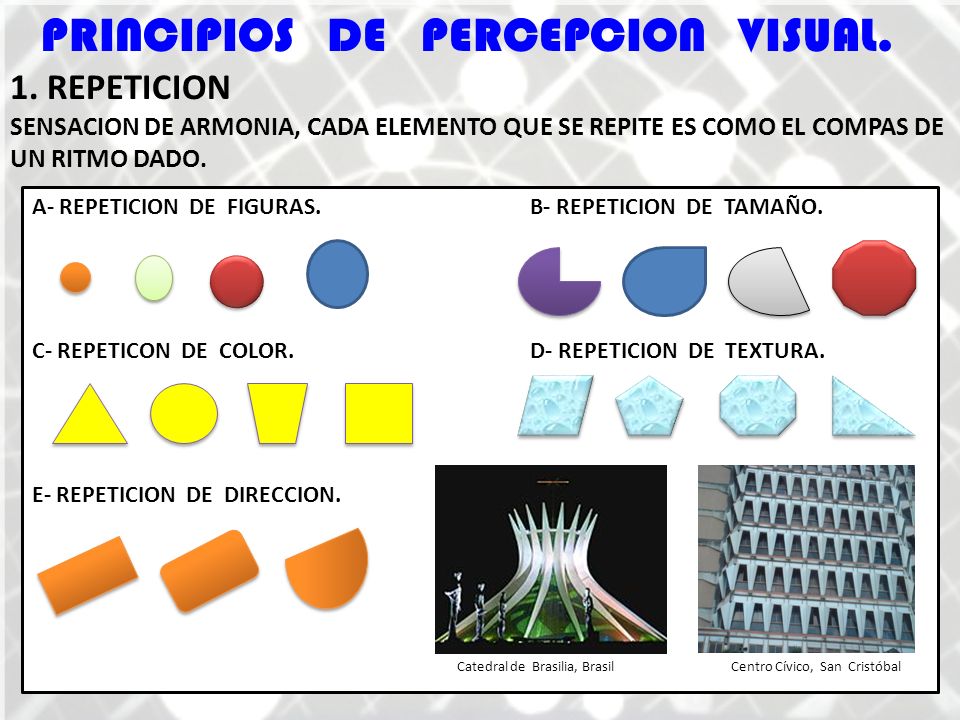

1. REPETICION SENSACION DE ARMONIA, CADA ELEMENTO QUE SE REPITE ES COMO EL COMPAS DE UN RITMO DADO. A- REPETICION DE FIGURAS B- REPETICION DE TAMAÑO. C- REPETICON DE COLOR D- REPETICION DE TEXTURA. E- REPETICION DE DIRECCION. Catedral de Brasilia, Brasil Centro Cívico, San Cristóbal

16 PRINCIPIOS DE PERCEPCION VISUAL.
A- ASOCIACION B- IMPERFECCION. C- DISTORSION ESPACIAL D- UNION O SUSTRACCION. E- PRENSION O COMPRESION. PRINCIPIOS DE PERCEPCION VISUAL. 2. SIMILITUD. NO TIENE LA ESTRICTA REGULARIDAD DE LA REPETICION, PERO MANTIENE UN GRADO CONSIDERABLE DE SENSACION DE REGULARIDAD. A G K F R S Puente Golden Gate, San Francisco Puente Libertador, San Cristóbal

17 PRINCIPIOS DE PERCEPCION VISUAL.

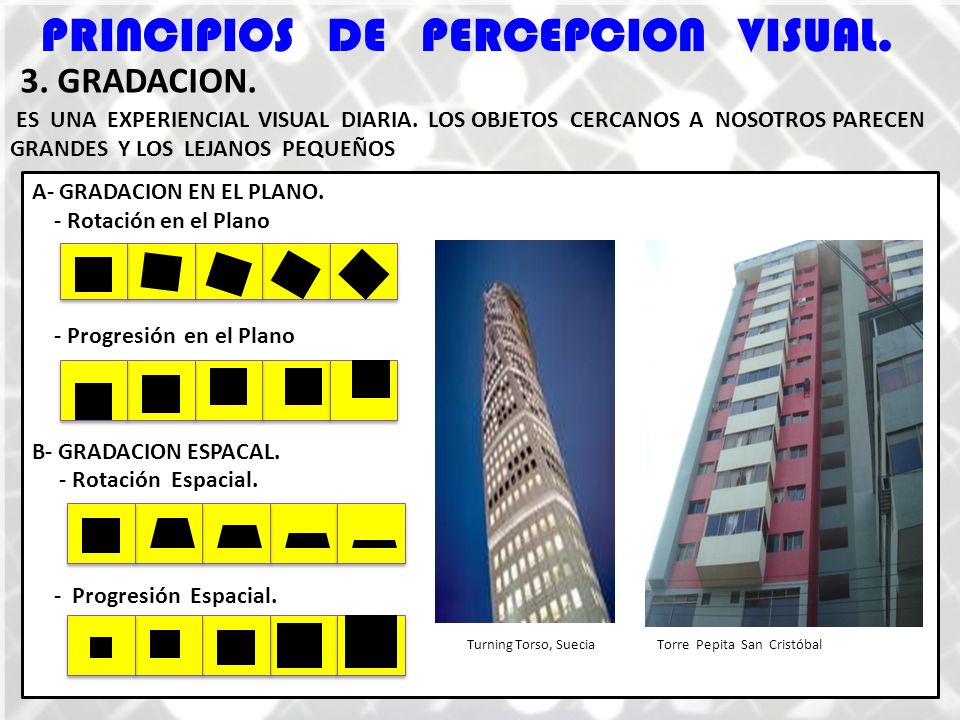

3. GRADACION. ES UNA EXPERIENCIAL VISUAL DIARIA. LOS OBJETOS CERCANOS A NOSOTROS PARECEN GRANDES Y LOS LEJANOS PEQUEÑOS A- GRADACION EN EL PLANO. - Rotación en el Plano - Progresión en el Plano B- GRADACION ESPACAL. - Rotación Espacial. - Progresión Espacial. - Rotación Espacial - Progresión Espacial Turning Torso, Suecia Torre Pepita San Cristóbal

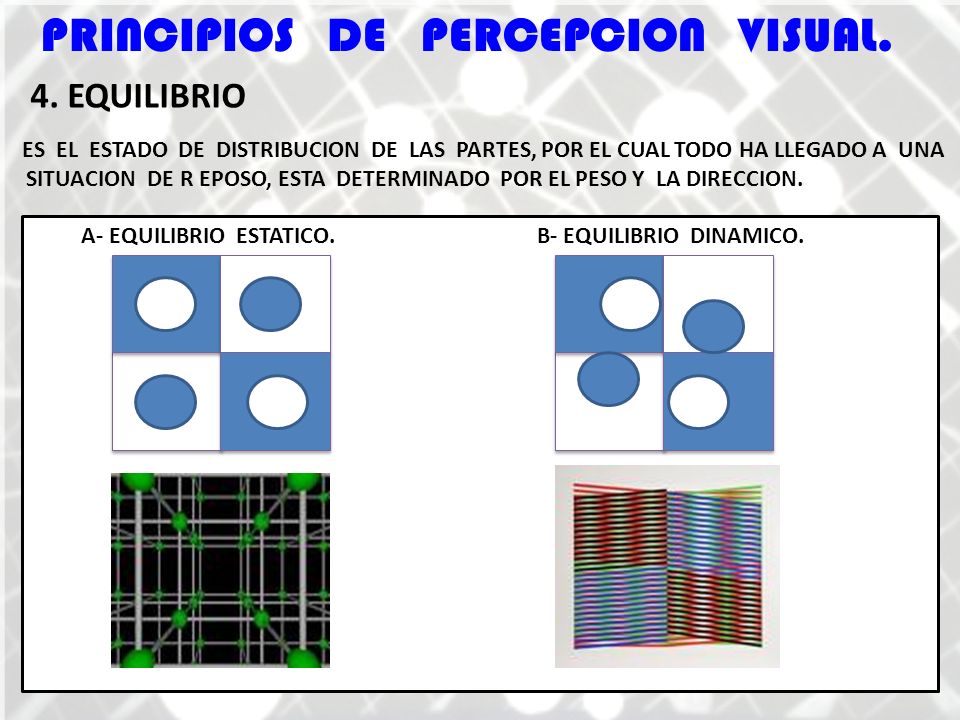

18 PRINCIPIOS DE PERCEPCION VISUAL.
4. EQUILIBRIO ES EL ESTADO DE DISTRIBUCION DE LAS PARTES, POR EL CUAL TODO HA LLEGADO A UNA SITUACION DE R EPOSO, ESTA DETERMINADO POR EL PESO Y LA DIRECCION. A- EQUILIBRIO ESTATICO B- EQUILIBRIO DINAMICO.

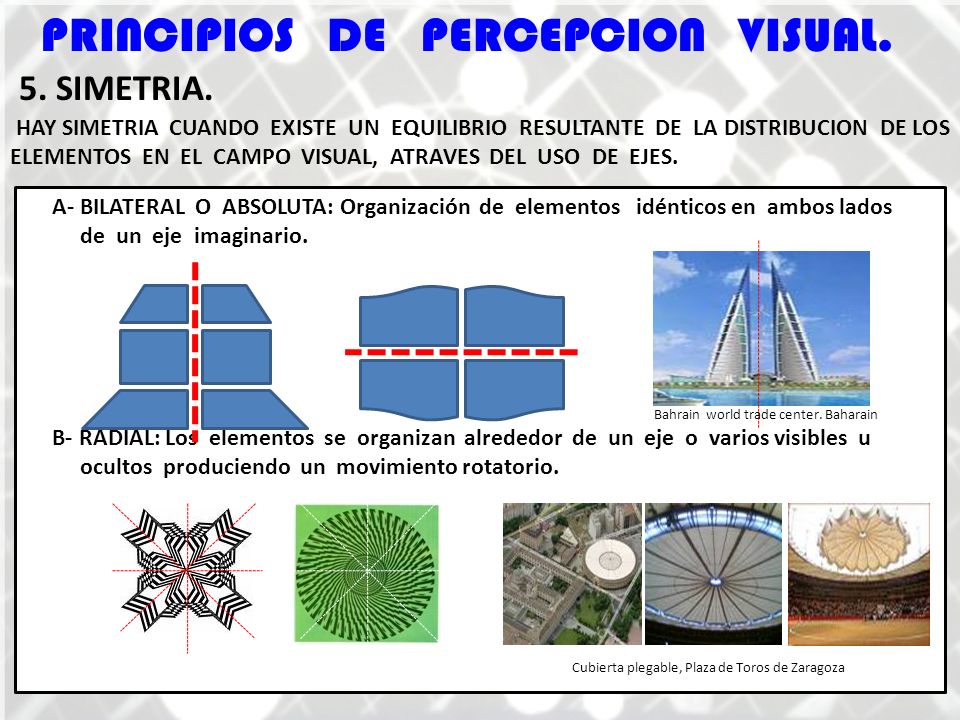

19 PRINCIPIOS DE PERCEPCION VISUAL.
5. SIMETRIA. HAY SIMETRIA CUANDO EXISTE UN EQUILIBRIO RESULTANTE DE LA DISTRIBUCION DE LOS ELEMENTOS EN EL CAMPO VISUAL, ATRAVES DEL USO DE EJES. A- BILATERAL O ABSOLUTA: Organización de elementos idénticos en ambos lados de un eje imaginario. B- RADIAL: Los elementos se organizan alrededor de un eje o varios visibles u ocultos produciendo un movimiento rotatorio. Bahrain world trade center. Baharain Cubierta plegable, Plaza de Toros de Zaragoza

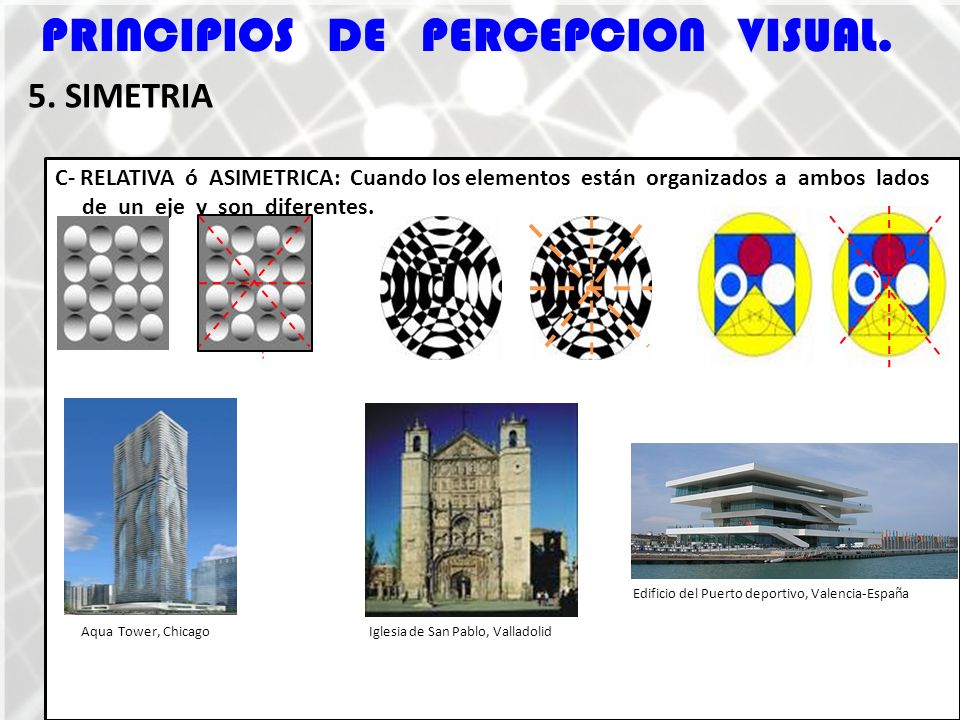

20 PRINCIPIOS DE PERCEPCION VISUAL.
5. SIMETRIA C- RELATIVA ó ASIMETRICA: Cuando los elementos están organizados a ambos lados de un eje y son diferentes. Aqua Tower, Chicago Iglesia de San Pablo, Valladolid Edificio del Puerto deportivo, Valencia-España

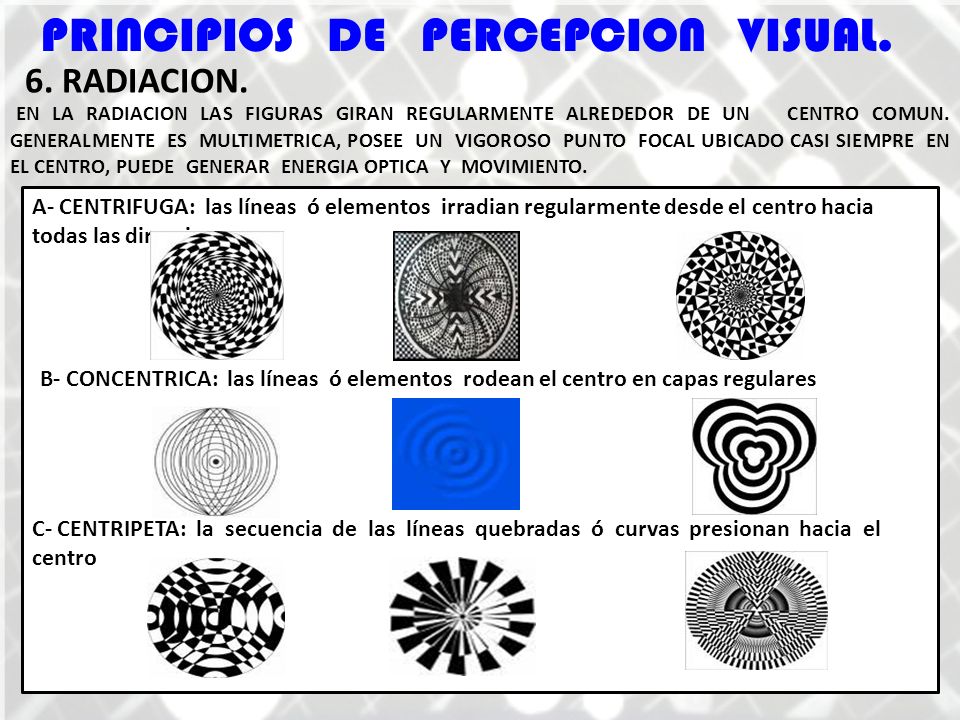

21 PRINCIPIOS DE PERCEPCION VISUAL.
6. RADIACION. EN LA RADIACION LAS FIGURAS GIRAN REGULARMENTE ALREDEDOR DE UN CENTRO COMUN. GENERALMENTE ES MULTIMETRICA, POSEE UN VIGOROSO PUNTO FOCAL UBICADO CASI SIEMPRE EN EL CENTRO, PUEDE GENERAR ENERGIA OPTICA Y MOVIMIENTO. A- CENTRIFUGA: las líneas ó elementos irradian regularmente desde el centro hacia todas las direcciones. B- CONCENTRICA: las líneas ó elementos rodean el centro en capas regulares C- CENTRIPETA: la secuencia de las líneas quebradas ó curvas presionan hacia el centro

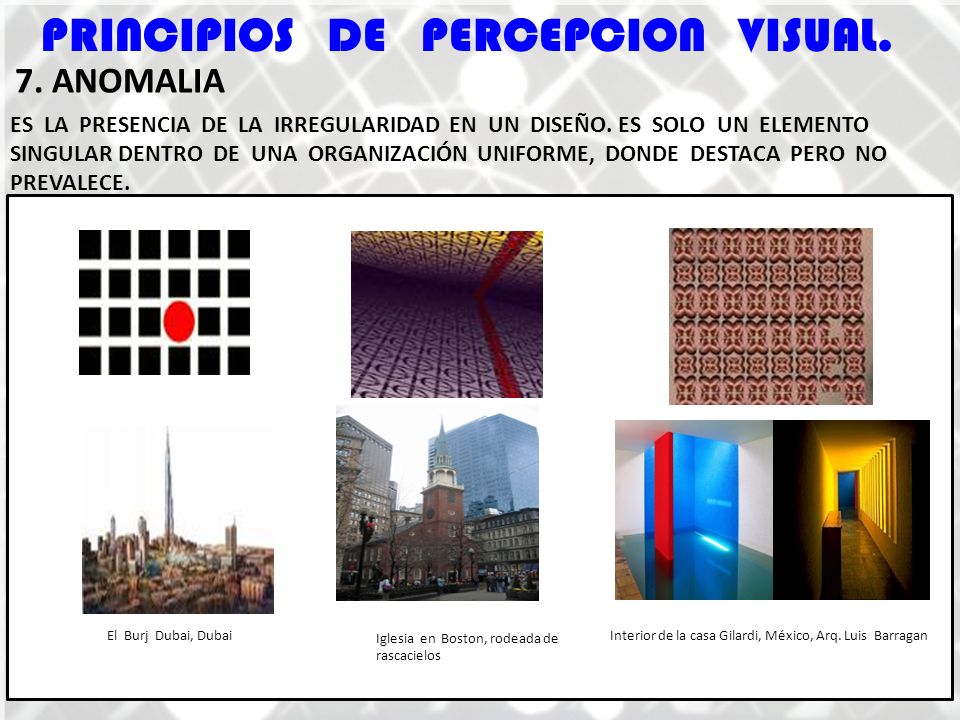

22 PRINCIPIOS DE PERCEPCION VISUAL.
7. ANOMALIA ES LA PRESENCIA DE LA IRREGULARIDAD EN UN DISEÑO. ES SOLO UN ELEMENTO SINGULAR DENTRO DE UNA ORGANIZACIÓN UNIFORME, DONDE DESTACA PERO NO PREVALECE. El Burj Dubai, Dubai Iglesia en Boston, rodeada de rascacielos Interior de la casa Gilardi, México, Arq. Luis Barragan

23 PRINCIPIOS DE PERCEPCION VISUAL.

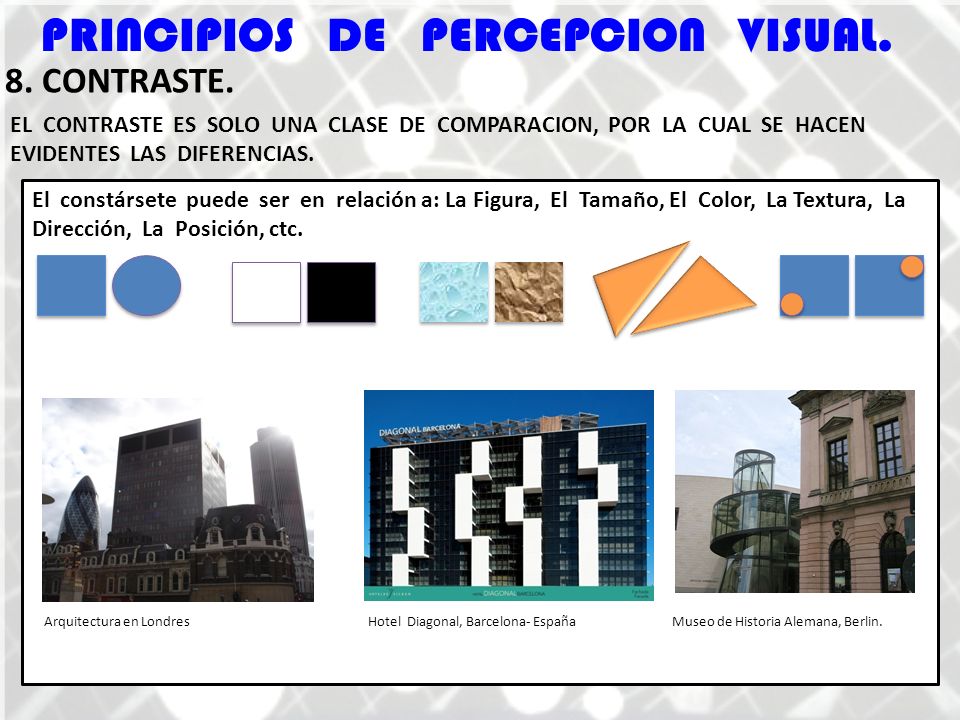

8. CONTRASTE. EL CONTRASTE ES SOLO UNA CLASE DE COMPARACION, POR LA CUAL SE HACEN EVIDENTES LAS DIFERENCIAS. El constársete puede ser en relación a: La Figura, El Tamaño, El Color, La Textura, La Dirección, La Posición, ctc. Arquitectura en Londres Hotel Diagonal, Barcelona- España Museo de Historia Alemana, Berlin.

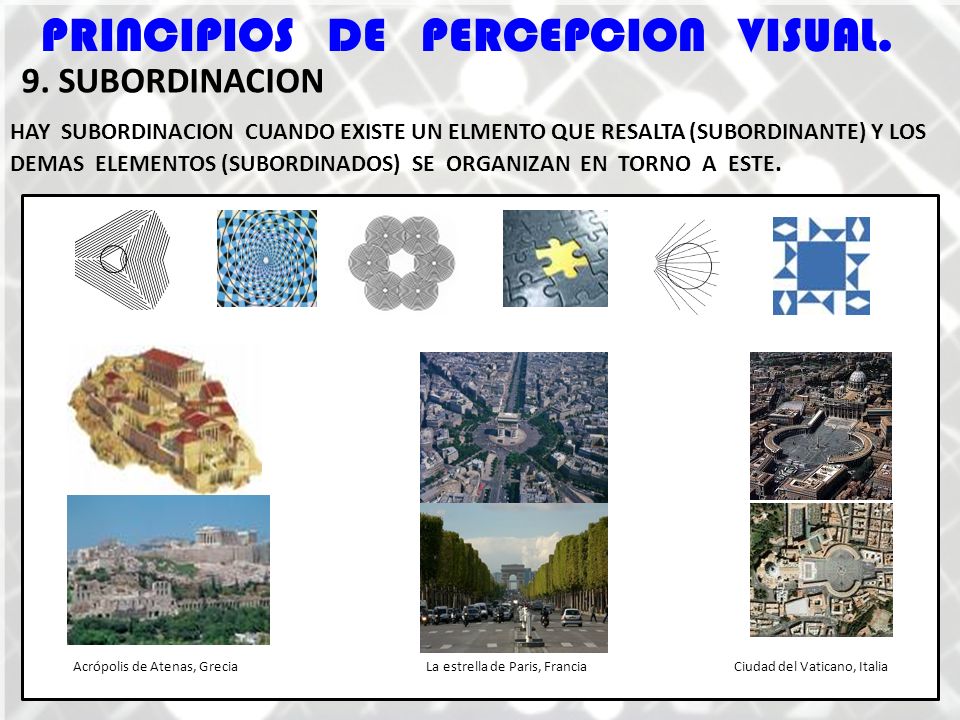

24 PRINCIPIOS DE PERCEPCION VISUAL.
9. SUBORDINACION HAY SUBORDINACION CUANDO EXISTE UN ELMENTO QUE RESALTA (SUBORDINANTE) Y LOS DEMAS ELEMENTOS (SUBORDINADOS) SE ORGANIZAN EN TORNO A ESTE. Acrópolis de Atenas, Grecia La estrella de Paris, Francia Ciudad del Vaticano, Italia

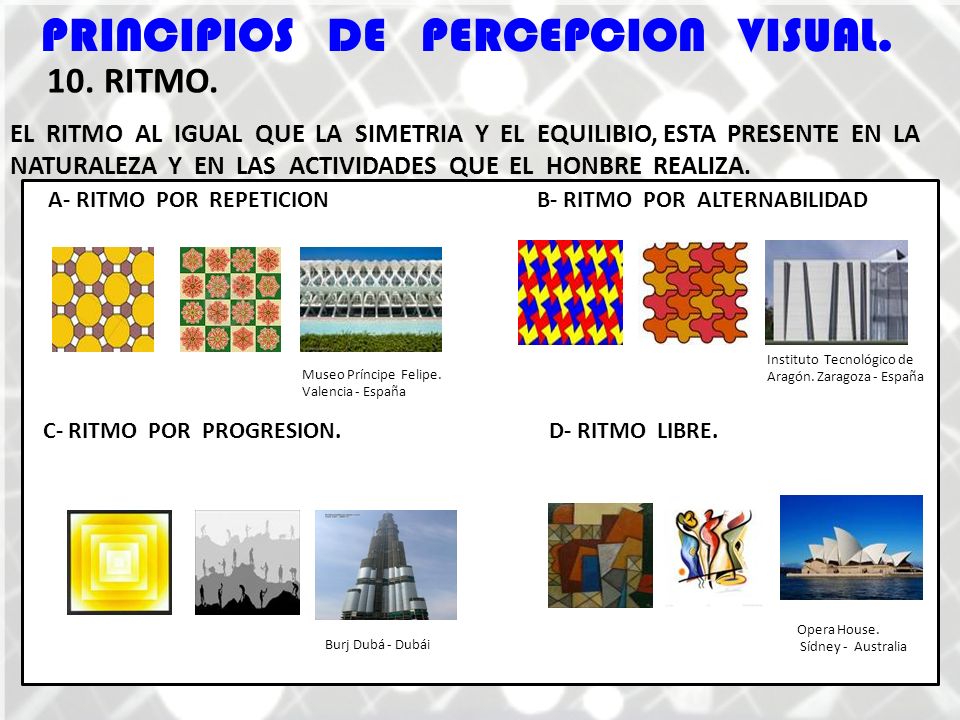

25 PRINCIPIOS DE PERCEPCION VISUAL.
10. RITMO. EL RITMO AL IGUAL QUE LA SIMETRIA Y EL EQUILIBIO, ESTA PRESENTE EN LA NATURALEZA Y EN LAS ACTIVIDADES QUE EL HONBRE REALIZA. A- RITMO POR REPETICION B- RITMO POR ALTERNABILIDAD C- RITMO POR PROGRESION D- RITMO LIBRE. Instituto Tecnológico de Aragón. Zaragoza - España Museo Príncipe Felipe. Valencia - España Opera House. Sídney - Australia Burj Dubá - Dubái

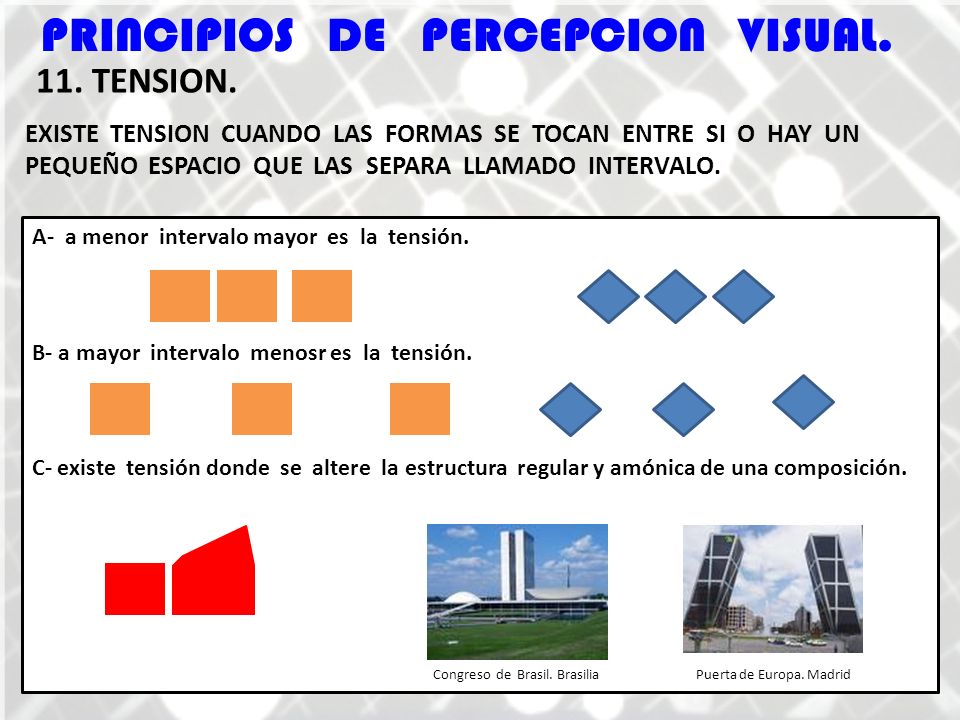

26 PRINCIPIOS DE PERCEPCION VISUAL.
11. TENSION. EXISTE TENSION CUANDO LAS FORMAS SE TOCAN ENTRE SI O HAY UN PEQUEÑO ESPACIO QUE LAS SEPARA LLAMADO INTERVALO. A- a menor intervalo mayor es la tensión. B- a mayor intervalo menosr es la tensión. C- existe tensión donde se altere la estructura regular y amónica de una composición. Congreso de Brasil. Brasilia Puerta de Europa. Madrid

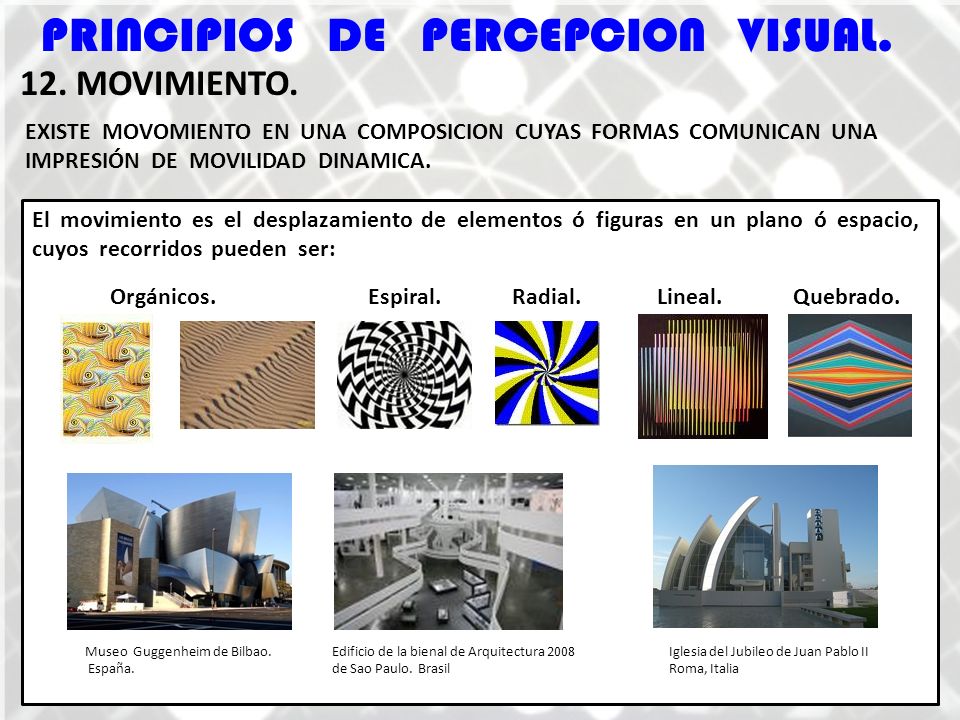

27 PRINCIPIOS DE PERCEPCION VISUAL.
12. MOVIMIENTO. EXISTE MOVOMIENTO EN UNA COMPOSICION CUYAS FORMAS COMUNICAN UNA IMPRESIÓN DE MOVILIDAD DINAMICA. El movimiento es el desplazamiento de elementos ó figuras en un plano ó espacio, cuyos recorridos pueden ser: Orgánicos Espiral Radial Lineal Quebrado. Museo Guggenheim de Bilbao. España. Edificio de la bienal de Arquitectura 2008 de Sao Paulo. Brasil Iglesia del Jubileo de Juan Pablo II Roma, Italia

28 PRINCIPIOS DE PERCEPCION VISUAL.

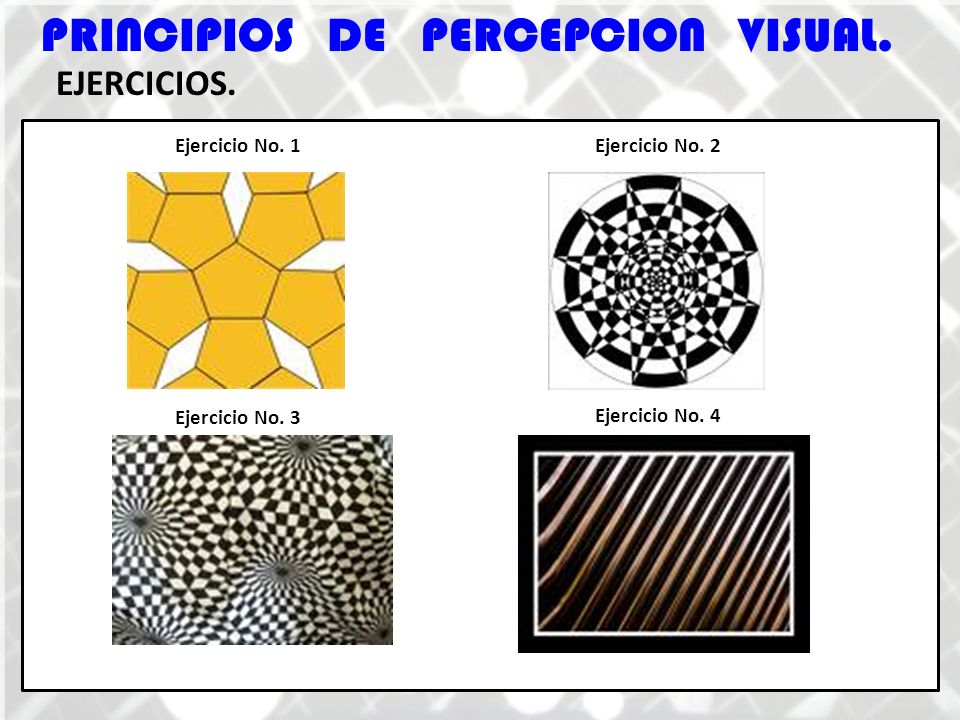

EJERCICIOS. Ejercicio No. 1 Ejercicio No. 2 Ejercicio No. 3 Ejercicio No. 4

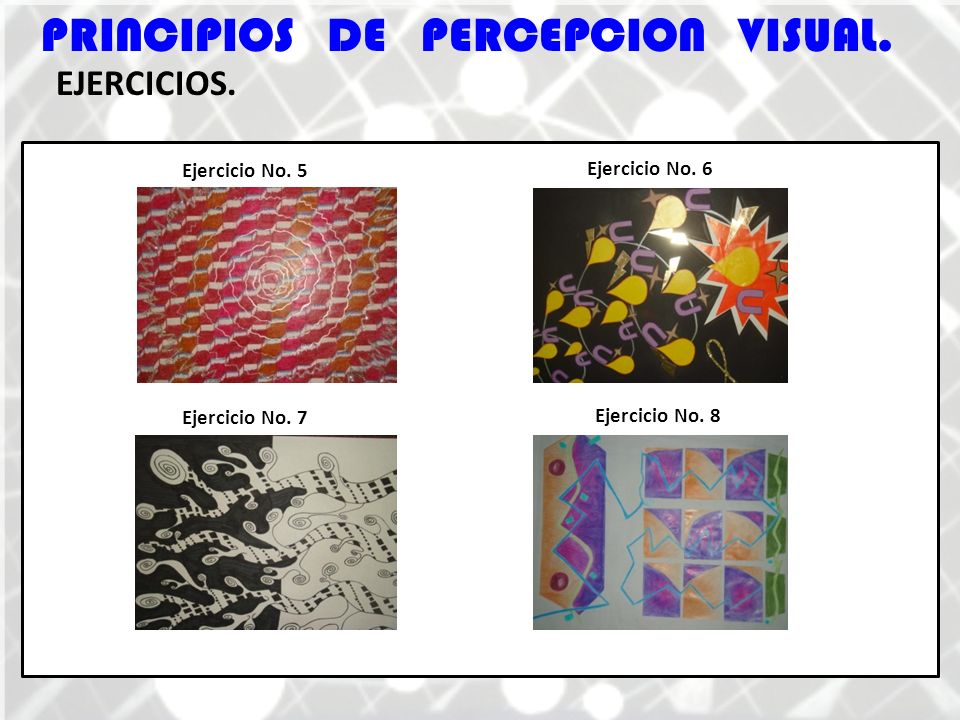

29 PRINCIPIOS DE PERCEPCION VISUAL.
EJERCICIOS. Ejercicio No. 5 Ejercicio No. 6 Ejercicio No. 7 Ejercicio No. 8
