Tatiana Ordenes Cataldo

Presentación del tema: "Tatiana Ordenes Cataldo"— Transcripción de la presentación:

1 Tatiana Ordenes Cataldo
Silicatos Laboratorio Mineralogía y Petrografía. Semestre Otoño 2015 Tatiana Ordenes Cataldo Departamento de Ingeniería en Minas. Facultad de Ingeniería. Universidad de Santiago de Chile.

2 Silicatos Importancia
Clase de mineral más importante debido a su abundancia . Gran parte de los materiales que usamos en la vida diaria (vidrio, abrasivos, ladrillos, cemento, cerámica, etc.) son o derivan de los silicatos. El suelo agrícola está conformado en gran parte por silicatos. Formadores de roca

3 Silicatos Clasificación
Los oxígenos que pueden compartirse son de 1 a 4 y los silicatos se clasifican según el número de oxígenos que compartan los tetraedros.

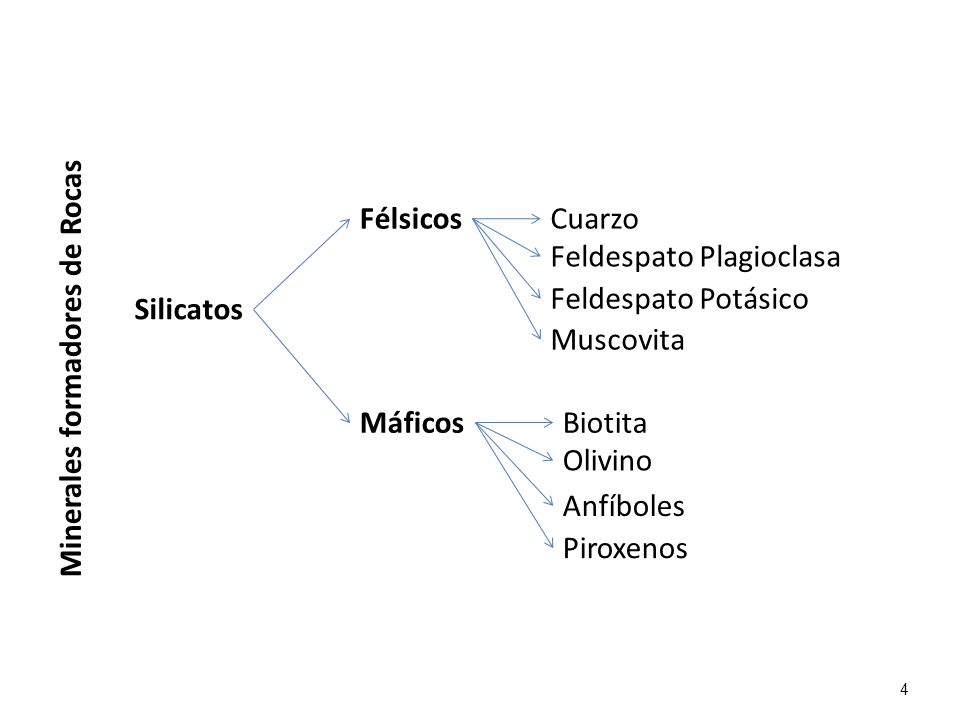

4 Félsicos Cuarzo Feldespato Plagioclasa Feldespato Potásico Silicatos Muscovita Minerales formadores de Rocas Máficos Biotita Olivino Anfíboles Piroxenos

5 Silicatos Nesosilicatos Olivino (Mg,Fe)2SiO4 Propiedades físicas
Dureza (H): 6,5 a 7. Densidad: 3,2 a 4,2 g/cm3, según su riqueza en hierro. Color: verde oliva a verde amarillento (a veces parduzco por oxidación del hierro). Brillo: vítreo. Raya: Blanca Hábito: Presenta hábito prismáticos, granular fino y masivo. Es fácilmente alterable debido a que es estable en condiciones del manto terrestre (mayor Tº y P que en la corteza). fayalita Fe2SiO4 forsterita Mg2SiO4

6 Silicatos Nesosilicatos Granate A3B2(SiO4) 3 Propiedades físicas
Dureza (H): 6,5 a 7,5. Densidad: 3,5 a 4,3 g/cm3 Color: comúnmente rojo, castaño, amarillo, verde, negro. Brillo: vítreo.o resinoso Raya: Blanca Hábito: Caracterizado por su hábito cúbico (dodecaedros, trapezoedros). También granular y masivo. piropo Mg3Al2(SiO4)3 grosularia Ca3Al2(SiO4)3 uvarovita Ca3Cr2(SiO4)3

7 Silicatos Sorosilicatos Epidota (Ca2(Al, Fe)Al2O(SiO4) Si2O7)(OH)
Propiedades físicas Dureza (H): 6 a 7 Densidad: 3,35 a 3,45 g/cm3. Color: comúnmente verde pistacho, amarillo verdoso a negro. Brillo: vítreo Raya: Blanca a gris Hábito: Prismático, tabular, granular fino, fibroso, masivo. Puede encontrarse como mineral de alteración de plagioclasa, piroxeno y anfíbola y biotita, también como vetillas en rocas graníticas. Asociada a clorita.

8 Silicatos Ciclosilicatos
Turmalina (Na,Ca)(Li,Mg,Al)(Al,Fe,Mn)6(BO3)3(Si6O18)(OH)4 Propiedades físicas Dureza (H): 7 a 7,5 Densidad: 3 a 3,25 g/cm3. Color: comúnmente negro (Fe), pardo (Mg), verde (Ca), rojizo, rosado, azulado, amarillento. Brillo: vítreo a resinoso Raya: marrón Hábito: Prismático con estriaciones verticales, tabular, granular fino, fibroso, masivo. Chorlo Dravita Uvita

9 Silicatos Características Inosilicatos
Basada en la complejidad de la estructura formada por Tetraedro de sílice SiO44- (SiO3)-2 Cadenas simples de Tetraedros (Si4O11)-4 Cadenas dobles de Tetraedros

10 Silicatos Inosilicatos Cadenas simples Piroxeno XYSi2O6
Propiedades físicas Dureza (H): 5,5 - 6 Densidad: 3 a 3,6 g/cm3. Color: comúnmente negro (augita), grisáceo, amarillento, verdoso, castaño (enstatita). Brillo: vítreo Raya: gris verdosa Clivaje : Perfecto ( 2 direcciones en 90°) Hábito: Prismático grueso, granular, fibroso, masivo. (Ca,Na)(Mg,Fe,Al)(Si,Al)2O6 Augita Augita Enstatita

11 Silicatos Inosilicatos Cadenas dobles Anfíbol W0-1X2Y5Z8O22(OH,F)2
Propiedades físicas Dureza (H): 5 - 6 Densidad: 3 a 3,4 g/cm3 Color: tonalidades verdosas oscuras a negras Brillo: vítreo a graso Raya: gris blanca Clivaje: Perfecto (en dos direcciones 60° y 120°) Hábito: Prismático delgado y largo, fibroso, masivo. Puede transformarse en piroxeno bajo condiciones específicas de metamorfismo o alteración. Hornblenda Actinolita

12 Silicatos Inosilicatos
Características macroscópicas Piroxenos y Anfíboles Propiedades Físicas similares: Poseen color, dureza y brillo parecidos. Ambos hábito prismático. Diferencias: Los piroxenos forman prismas gruesos y cortos, las anfíbolas forman prismas delgados, llegando a ser ocasionalmente aciculares. Presentan exfoliaciones en dos direcciones distintas: 2 planos a ~ 90º en piroxenos 2 planos a ~ 60 y a ~120º en anfíboles. Los piroxenos se asocian a rocas más oscuras que los anfíboles.

13 Silicatos Inosilicatos Exfoliación Piroxenos y Anfíboles Piroxenos
Direcciones de exfoliación Caras cristalinas

14 (Si2O5)-2 Capas o láminas de Tetraedros
Silicatos Características Filosilicatos Silicatos formados por tetraedros de sílice unidos en forma de láminas de extensión indefinida (Phyllon = hoja). Propiedades físicas: Hábito hojoso, exfoliable o micáceo Una dirección de exfoliación dominante Blandos y flexibles Livianos Los filosilicatos son minerales hidratados → presencia del grupo (OH-) (Si2O5)-2 Capas o láminas de Tetraedros

15 Silicatos Filosilicatos Biotita Propiedades físicas
Dureza (H): Densidad: 2,8 a 3,2 g/cm3 Color: Pardo oscuro, pardo verdoso, pardo negro Brillo: vítreo a perlado Raya: blanca gris Clivaje: Excelente Hábito: Micáceo, prismáticos cortos o tabulares, agregados escamosos y masivo. Muscovita Propiedades físicas Dureza (H): 2 – 2,5 Densidad: 2,7 a 2.8 g/cm3 Color: Incoloro, tonalidades claras blancas a amarillas Brillo: vítreo a perlado Raya: incolora o blanca Clivaje: Excelente Hábito: Micáceo,laminar, agregados escamosos y masivo.

16 Silicatos Filosilicatos Caolinita Al2Si2O5(OH)4 Propiedades físicas
Dureza (H): 2 Densidad: 2,6 g/cm3 Color: Blanco, amarillento Brillo: Mate, terroso, nacarado Raya: blanca Hábito: Masivo, arcilloso (compacto o disgregado) Se adhiere medianamente a la lengua y jabonoso al tacto. Talco Mg3Si4O10(OH)2 Propiedades físicas Dureza (H): 1 Densidad: 2,7 a 2,8 g/cm3 Color: Blanco, gris, verde manzana Brillo: Perlado a graso Raya: - Clivaje: Perfecto (basal) Hábito: tabular, hojoso, compacto y masivo Tacto graso

17 Silicatos Filosilicatos
Clorita (Mg, Fe)3(Si, Al)4O10(OH)2(Mg, Fe)3(OH)6 Propiedades físicas Dureza (H): 2 – 2.5 Densidad: 2,6 a 3,3 g/cm3 Color: verde en varias tonalidades Brillo: vítreo a perlado Raya: blanca a verde clara Hábito: Masivo, granular fino, cristales tabulares. En algunos yacimientos (pórfidos Cu) es mineral índice de alteración Propilítica (clorítica). El color verdoso que presentan muchas rocas ígneas se debe a este tipo de alteración. Se caracteriza por su color verde, hábito micáceo y exfoliación

18 Silicatos Filosilicatos Crisocola 36 Cu% aprox.
(Cu2+,Al)2H2Si2O5(OH)· nH2O Propiedades físicas Dureza (H): 2 - 4 Densidad: 2,0 a 2,4 g/cm3 Color: verde a azul calipso Brillo: vítreo o mate Raya: blanca Fractura: concoidal Hábito: Criptocristalino, masivo, terroso, nodular, botroidal, bandeado. Comúnmente la lengua se adhiere a su superficie. Tiene menor dureza que la turquesa (6).

19 Silicatos Tectosilicatos Cuarzo SiO2 Propiedades físicas
Al sustituyendo al Si  Cuarzo SiO Propiedades físicas Dureza (H): 7 Densidad: 2,65 g/cm3 Color: Incoloro o blanco (puro), coloreado por impurezas Brillo: vítreo Raya: blanca Fractura: concoidal Hábito: cristales prismáticos estríados horizontalmente, masivo. Se distingue por su brillo vítreo, fractura concoidea, dureza (7) y hábito prismático (alargados con formas puntiagudas). Impurezas de manganeso y titanio microinclusiones de turmalina y crisocola Óxidos hidratados de hierro

20 Silicatos Tectosilicatos Ortoclasa KAlSi3O8 Propiedades físicas
Dureza (H): 6 Densidad: 2,57 g/cm3 Color: comúnmente rosado claro, incoloro, blanco, gris claro. Brillo: vítreo Raya: blanca Exfoliación: Buena a perfecta, dos planos en 90° Hábito: cristales prismáticos granular, masivo.

21 NaAlSi3O8 albita CaAlSi3O8 anortita
Silicatos Tectosilicatos Feldespato Plagioclasa (sódico cálcico) NaAlSi3O8 albita CaAlSi3O8 anortita Propiedades físicas Dureza (H): 6 Densidad: 2,62 (ab) a 2,76 (an) g/cm3 Color: incoloro, blanco, gris claro. Brillo: vítreo a perlado Raya: blanca Exfoliación: Buena a perfecta, dos planos en 90° Hábito: cristales tabulares, granular, masivo.
