RAEA PARTE 7 – Viviendas, oficinas y locales (unitarios) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Tableros Eléctricos Formas constructivas
RAEA PARTE 7 – Viviendas, oficinas y locales (unitarios) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Forma constructiva de los Tableros
Los tableros con corriente asignada de hasta 250 A deberán tener una espacio disponible de reserva para eventuales ampliaciones de por lo menos el 20% de la capacidad total del tablero en módulos de 18mm, si los módulos fueran de 27mm o los interruptores de caja moldeada, se reservara un espacio correspondiente al 20% de cada tipo de módulo y como mínimo el espacio de un interruptor de cada tipo como reserva. Los tableros se protegerán contra contactos directos, como mínimo, por medio de aislación de las partes activas o cubiertas o envolturas y contra contactos indirectos como mínimo por corte automático de la alimentación Interruptor diferencial (incluyendo la puesta a tierra de las masas) o por uso de equipamiento Clase II El grado de protección mínimo será de IP41 o IP31D. NO tendrá partes con tensión accesibles desde el exterior, aún con la puerta abierta. El acceso a las partes con tensión será posible solo luego de la remoción de tapas o cubiertas mediante el uso de herramientas. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

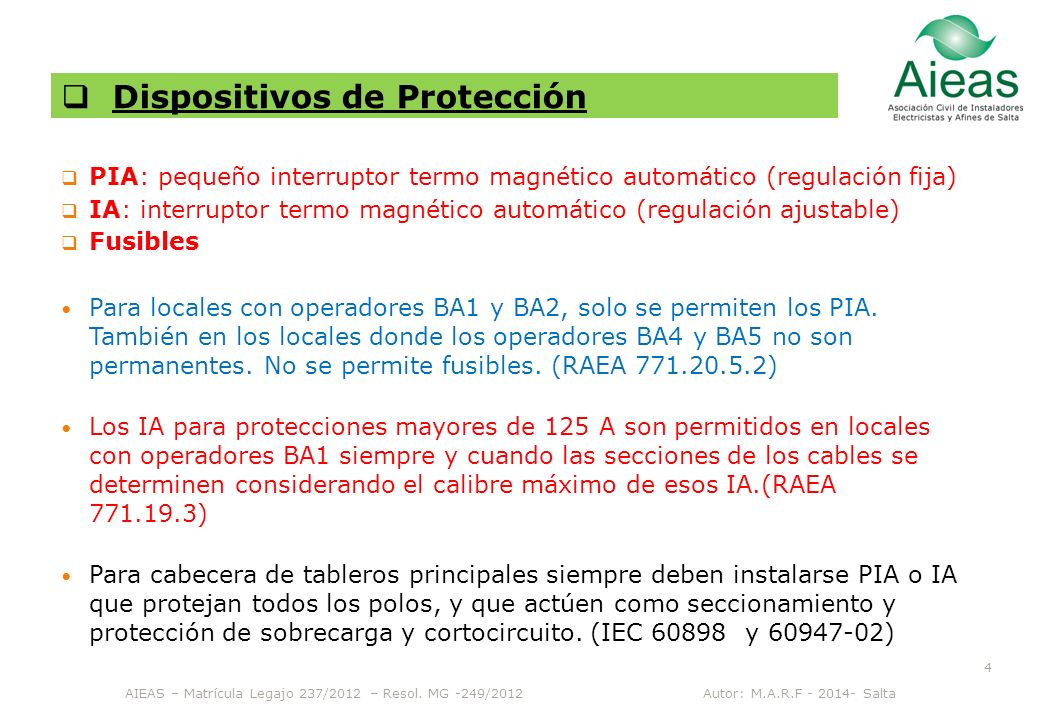

Dispositivos de Protección
PIA: pequeño interruptor termo magnético automático (regulación fija) IA: interruptor termo magnético automático (regulación ajustable) Fusibles Para locales con operadores BA1 y BA2, solo se permiten los PIA. También en los locales donde los operadores BA4 y BA5 no son permanentes. No se permite fusibles. (RAEA ) Los IA para protecciones mayores de 125 A son permitidos en locales con operadores BA1 siempre y cuando las secciones de los cables se determinen considerando el calibre máximo de esos IA.(RAEA ) Para cabecera de tableros principales siempre deben instalarse PIA o IA que protejan todos los polos, y que actúen como seccionamiento y protección de sobrecarga y cortocircuito. (IEC y ) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Dispositivos de Protección
En instalaciones trifásicas con neutro se deben instalar PIA tetra polares con el neutro protegido. En monofásicas bipolares con protección en ambos polos. (RAEA ) No se permiten como protección los interruptores automáticos bipolares sin protección del neutro. Estos solo se emplean como reemplazo de interruptores de un efecto para iluminación. RAEA Se recomienda usar Interruptor-seccionador en la cabecera de los tableros seccionales (TS) . No es conveniente un PIA por problemas de selectividad que podría sacar del servicio al TS. Tampoco un interruptor diferencial (ID) pues sacaría de servicio al TS por falla de contacto indirecto en uno de los circuitos seccionales. No obstante cuando los operadores son BA1 se deben emplear PIA (no se admiten fusibles) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Dispositivos de Cabecera
Interruptor Termomagneticos e Interrptores Diferenciales En Tabl. Ppal. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Interruptor Seccionador Interruptor Seccionador Interruptor Seccionador AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Interruptor Seccionador AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Interruptor Compracto o de Caja Moldeada AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Interruptor de Cabecera AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Barra distribuidora de tierra Peine Distr. Interruptor de cabecera AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Reservas Barra de PAT Error en la distribución: no se debe usar el borne del interruptor diferencial para derivar a otro elemento AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Los componentes eléctricos no podrán montarse directamente sobre las caras posteriores o laterales del tablero, sino en soportes, perfiles o accesorios dispuestos a tal efecto. En la cara anterior sólo podrán montarse los elementos que deberán ser visualizados o accionados desde el exterior Se deberá prever suficiente espacio interior como para permitir un montaje holgado de todos los componentes y facilitar el acceso, recorrido y conexionado de los conductores aislados y cables, teniendo en cuenta sus medidas y radio de curvatura En todos los tableros se debe efectuar una verificación de los límites de calentamiento. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Radio de Curvatura Forma constructiva de los Tableros
Se deben respetar los radios de curvatura de los conductores en el interior de los tableros, pues si no lo hacemos cambiamos las condiciones de la aislación al tensionar el PVC disminuimos la seccion modificando las pro- Piedades dieléctricas. Como es comtubre, tampoco debemos quebrar en 90° los conductores, aun en las secciones mas bajas. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Tablero de distribución - Elementos
Peine de dist. o Borneras con puentes Distribución de PAT AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Distribución con peine

Distribuidor modular con barras
Para definir el tamaño de un gabinete solemos sumar la cantidad de módulos a emplear 4p p +2p +2p = 10P 4p + 4p+2p+2p +2p = 14p SUBTOTAL = 24P Reserva 20%= 6p TOTAL= 30P ESTA NO ES LA FORMA MAS PRECISA DE DETERMINAR LAS DIMENSIOINES DEL GABINETE! AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Gabinete de 36polos = 3 líneas de 12polos
Definiendo los espacios de reserva, de manera que no posibilite agregar en el futura tanto interruptores tetrapolares como bipolares 1P= 18mm 2P= 36mm 3p= 54mm 4p= 72mm Distrib. x 4sal Ancho=65mm (Ver en modo de presentación) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Juego de Barras de distribución
Los tableros que tengan mas de tres circuitos de salida deberán contar con un juego de barras que permita efectuar el conexionado o remoción de cada uno de los dispositivos de maniobra, cómodamente y sin interferir con los restantes. Este juego de barras podrá ser realizado con pletinas desnudas de cobre o latón, montadas en soportes adecuados, bornes de distribución, peines de conexión o una combinación de ellos. Por razones de seguridad se recomienda utilizar una sola conexión por cada borne o morseto de los dispositivos de maniobra AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Indicaciones de la RAEA

N L1 L2 L3 Identificación de Barras de distribución
Se recomienda como regla general y debidos a los efectos térmicos dentro de los tableros, aumentar la sección a la inmediata superior, para las alimentaciones teniendo en cuenta los calibres de los interruptores que se alimentan AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Ingreso de la alimentación a interruptores
Salida Entrada Por razones de seguridad los dispositivos de maniobra y protección deben instalarse en forma vertical y ser alimentados por sus bornes superiores. También se admitirá la alimentación por los bornes inferiores, en cuyo caso se exigirá la colocación de un cartel de advertencia que exprese “Precaución – Alimentación por bornes inferiores”. En caso de montaje horizontal, se deberá indicar de la misma manera cuales son los bornes de alimentación. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Tableros eléctricos en soporte o columnas

AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/2012 Autor: M. A. R

Circuitos auxiliares y conexionados
En el caso que el tablero incorpore circuitos auxiliares o de comando (para circuitos de señalización, comando de motores, circuitos voltimétricos, etc.) los mismos deberán poseer una protección exclusiva contra cortocircuitos, independiente de la protección principal. Dicha protección podrá ser efectuada por interruptores automáticos o fusibles, en ambos casos de capacidad de ruptura adecuada por interruptores automáticos o fusibles, en ambos casos la capacidad de ruptura adecuada a la corriente de cortocircuito presunta en el punto de la instalación. Las derivaciones de las barras deberán efectuarse mediante grapas, bornes o terminales apropiados, evitando el contacto entre materiales que produzcan corrosión electroquímica. Las alimentaciones a los dispositivos de maniobra y protección deberán ser ejecutados con conductores de una sección cuya corriente admisible sea por lo menos igual a la asignada o nominal de dicho dispositivo (no la ajustada del relé de protección, si este existiese). No obstante lo anterior, se recomienda como regla general y debidos a los efectos térmicos dentro de los tableros, aumentar la sección a la inmediata superior para las alimentaciones. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Canalización dentro de los tableros
Los conductores no podrán estar flojos ni sueltos en su recorrido dentro del tablero. Para ello deberán fijarse entre sí y a puntos fijos apropiados o tenderse en conductos específicos (cablencanales ranurados). Los extremos se prepararán de manera apropiada al tipo de borne por conectar, para garantizar una conexión eléctrica segura y duradera; se entiende que en los dispositivos que no posean mordaza de compresión por resorte o tornillo, sino a ajuste por tornillo solamente, los conductores deberán ser conectados por medio de terminales apropiados (tipo PIN, PALA o similar) En este tablero realizado por un fabricante no se identificó correctamente los conductores por cada fase, complicando luego el trabajo del encargado de mantenimiento AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Detalle de accesorios AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Detalle de accesorios Los tableros dispondrán de una placa, barra colectora o bornera interconectada de puesta a tierra, identificada con el símbolo de puesta a tierra o por el color normalizado internacionalmente (verde y amarillo), con la cantidad suficiente de bornes adecuados al número de circuitos de salida, donde se reunirán todos los conductores de protección de los distintos circuitos y desde donde se realizará también la puesta a tierra del tablero. Se deberá asegurar que los tableros tengan conectados al conductor de protección todas sus masas y las partes metálicas no activas. Para el caso específico de los tableros construidos en material aislante y armados como tableros de doble aislación, no será necesario poner a tierra el riel de montaje de los dispositivos (de medidas mm y 35-15mm que responden a IEC y conocidos comercialmente con riel DIN) ni la cerradura ni las bisagras, si éstos elementos fuesen metálicos. Las masas o partes conductoras accesibles de los instrumentos, relevadores, medidores y transformadores de medición, instalados en los tableros serán puestas a tierra. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

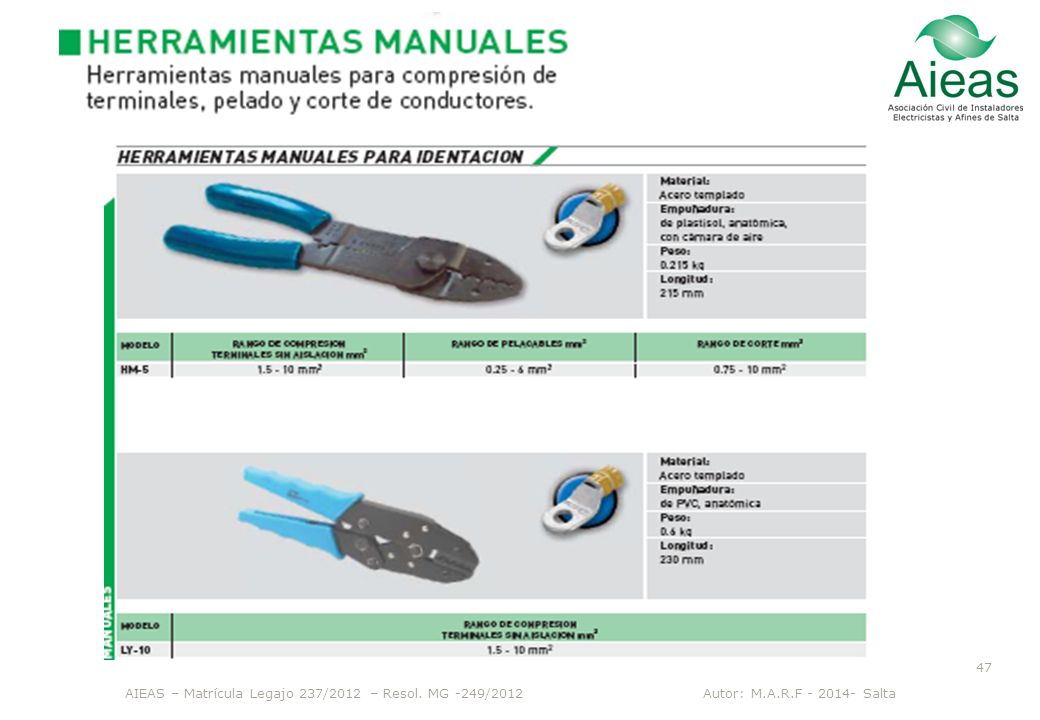

Pulsadores y actuadores
Las normas a aplicar son: IEC – Tableros Eléctricos IEC – Seguridad de las máquinas–equipo eléctrico de las máquinas. IEC – Principios básicos y de seguridad para la interfaz hombre-maquina, el marcado y la identificación. Principios de codificación para los indicadores y los actuadores Tabla 2 de IEC – Código de colores para los órganos de accionamiento de los pulsadores y sus significados Color Significado Explicación Ejemplo de aplicación ROJO Emergencia Actúa en caso de condiciones peligrosas o de emergencia Parada de emergencia. Inicio de la función de emergencia AMARILLO Anomalía Actúa en caso de condiciones anormales Intervención para suprimir condiciones anormales. Intervención para restablecer un ciclo automático interrumpido AZUL Obligatorio Actúa en caso de condiciones que requieran una acción obligatoria Función de rearme VERDE Normal Actúa para iniciar las condiciones normales BLANCO Sin significación específica atribuida Para un inicio general de las funciones excepto la parada de emergencia ON/Puesta en marcha (preferente) OFF/Parada GRIS ON/Puesta en marcha NEGRO OFF/Parada (preferente) AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Pulsadores y actuadores
Los colores para los órganos de accionamiento en las aplicaciones mas comunes deben ser: PULSADOR de ARRANQUE o puesta en tensión/ON o de CONEXIÓN deberían ser BLANCO, GRIS, NEGRO o VERDE con preferencia por el BLANCO. No debe utilizarse el ROJO El color ROJO debe utilizarse para los órganos de accionamiento de la parada de emergencia y de la desconexión de emergencia PULSADOR de PARADA o de puesta fuera de tensión/OFF o de DESCONEXION debería ser NEGRO, GRIS o BLANCO con preferencia por el NEGRO. No debe utilizarse el VERDE. El ROJO está también permitido, pero se recomienda no utilizar el ROJO cerca de un dispositivo de operación de emergencia. En los PULSADORES que actúan alternativamente como ON/OFF, los colores BLANCO, GRIS o NEGRO son los recomendados o preferibles. Los colores ROJO, AMARILLO o VERDE no deben utilizarse. En los PULSADORES que producen el funcionamiento mientras están accionados y cesan el funcionamiento cuando se los libera, se RECOMIENDA emplear los colores BLANCO, GRIS o NEGRO. Los colores ROJO, AMARILLO o VERDE no deben utilizarse. AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

Seguridad de las personas o del medio ambiente
Indicadores Luminosos (ojo de buey) Los colores para los indicadores luminosos son: Para indicar que HAY TENSIÓN (situación normal) el OJO DE BUEY debería ser VERDE Si se indico lo anterior y se quiere indicar que el interruptor esta conectado emplear color BLANCO (aunque se podría usar en forma inversa) Cuando exista una emergencia o un peligro el OJO de BUEY debe ser ROJO (no debe usarse este color para señalizar interruptor conectado o presencia de tensión) Cuando exista una anomalía, por ejemplo una alarma por alguna condición anormal o alguna condición critica amenazante, el OJO de BUEY debe ser AMARILLO. Tabla 4 de IEC – Colores de los indicadores luminosos y sus significados con respecto a la condición de la maquina Color Seguridad de las personas o del medio ambiente Condición del Proceso Estado del Equipo ROJO Peligro Emergencia Defectuoso AMARILLO Advertencia/precaución Anormal VERDE Seguro Normal AZUL De importancia obligatoria BLANCO – GRIS - NEGRO Sin significado específico asignado AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

ACCESORIOS AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta

AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/2012 Autor: M. A. R

IR A CLASE 17 AIEAS – Matrícula Legajo 237/2012 – Resol. MG -249/ Autor: M.A.R.F Salta
