1 Tobera Miguel A. Robles Castañeda Edgar Magdaleno Sánchez
Jesús Rafael de la Fuente Acosta

2 Es un dispositivo que convierte la energía potencial de un fluido en energía cinética.
El aumento de velocidad que sufre el fluido en su recorrido a lo largo de la tobera es acompañado por una disminución de su presión y temperatura, al conservarse la energía.

3

4 La tobera más sencilla es un tubo más o menos largo situado tras la última turbina del motor cuya misión es canalizar el flujo de aire hacia atrás.

5 Tipos de tobera

6 Tobera de Presion En las que el liquido esta a presión y se divide por su inherente estabilidad y su choque con la atmósfera, o bien por su choque con otro chorro o con una placa fija. Las toberas de presión son en general relativamente sencillas, pequeñas y poco costosas y consumen por lo general menos potencia que otros tipos

7 Tobera de Cono Hueco En ella se alimenta el liquido a una cámara por pasajes tangenciales o por una espiral fija, de modo que adquieran rápido movimiento de rotación. El orificio esta colocado en el eje de la cámara de remolinos y el liquido sale en una lamina con forma de cono hueco que luego se divide en gotas

8 Tobera de Cono Macizo Esta tobera es una modificación de la de cono hueco y se emplea cuando se desea abarcar por completo una superficie fija. Se emplea en ciertas aplicaciones de lavado, para enfriar y airear agua, y para otros fines en que resulte ventajoso la distribución especial mas que uniforme.

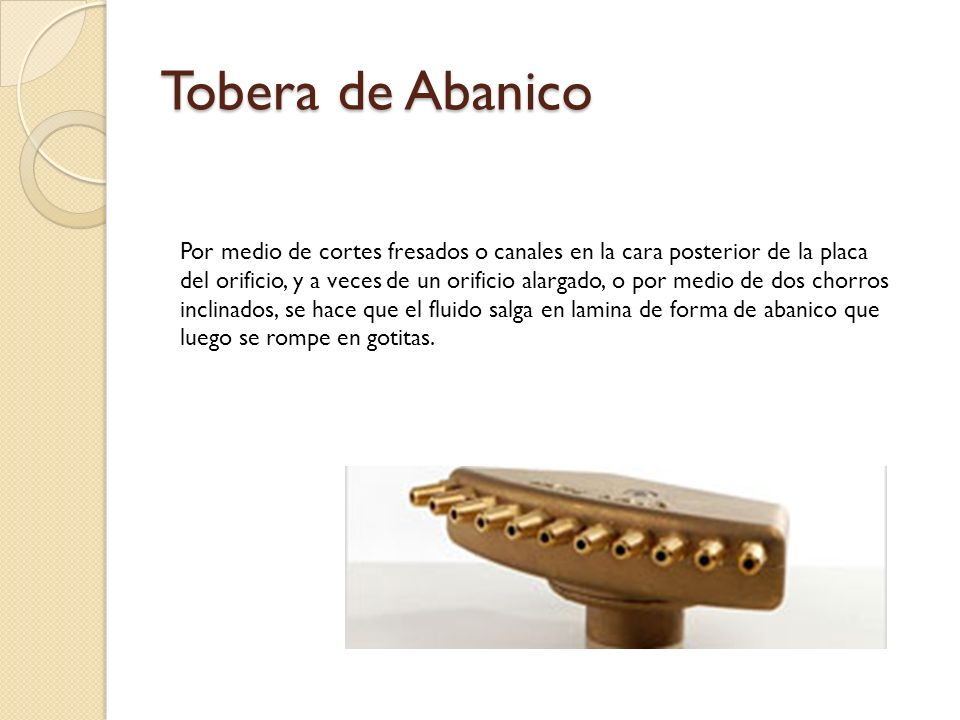

9 Tobera de Abanico Por medio de cortes fresados o canales en la cara posterior de la placa del orificio, y a veces de un orificio alargado, o por medio de dos chorros inclinados, se hace que el fluido salga en lamina de forma de abanico que luego se rompe en gotitas.

10 Tobera de Choque Se hace chocar a una corriente maciza de liquido a presión contra una superficie fija o contra otra corriente análoga. Mediante una orientación y una forma adecuada de la placa o variando el tamaño y la dirección de las dos corrientes de fluidos es posible obtener un cono hueco o una lamina en forma de abanico o de disco. Con toberas de choque es posible producir gotas de tamaños mas uniformes que con otros tipos de toberas de presión, si se mantiene la corriente laminar.

11 Tobera de Niebla Toberas especiales de rociada para extinguir incendios, especialmente los producidos en petróleos y sus aceites. Corrientemente son de presión diseñados para producir una densa capa o “niebla” de gotas de agua relativamente pequeñas. Su efecto extintor se debe primordialmente al enfriamiento de los gases quemados por su contacto con las gotas de agua y principalmente por la evaporación de dichas gotas.

12 Tobera Rotativa El liquido se pulveriza por su choque con una corriente de gas a gran velocidad, generalmente de aire o vapor. El liquido puede alimentarse bajo presión por la carga hidráulica debida a su densidad o por aspiración por el efecto del inyector de la corriente de gas.

13 Como hallar el trabajo en la tobera

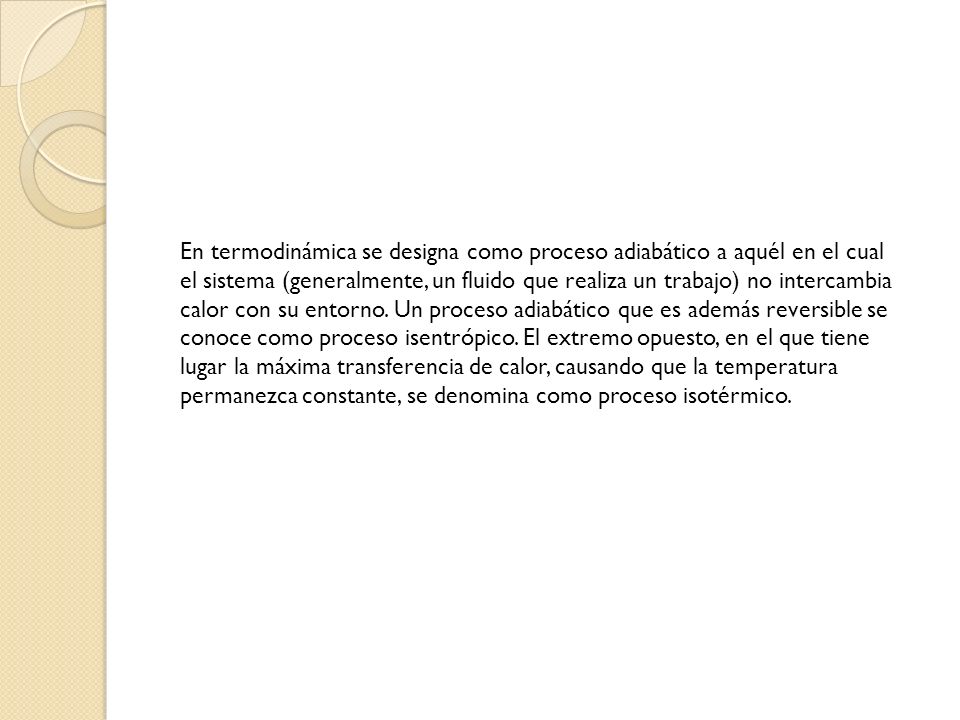

14 En termodinámica se designa como proceso adiabático a aquél en el cual el sistema (generalmente, un fluido que realiza un trabajo) no intercambia calor con su entorno. Un proceso adiabático que es además reversible se conoce como proceso isentrópico. El extremo opuesto, en el que tiene lugar la máxima transferencia de calor, causando que la temperatura permanezca constante, se denomina como proceso isotérmico.

15 Gracias.
