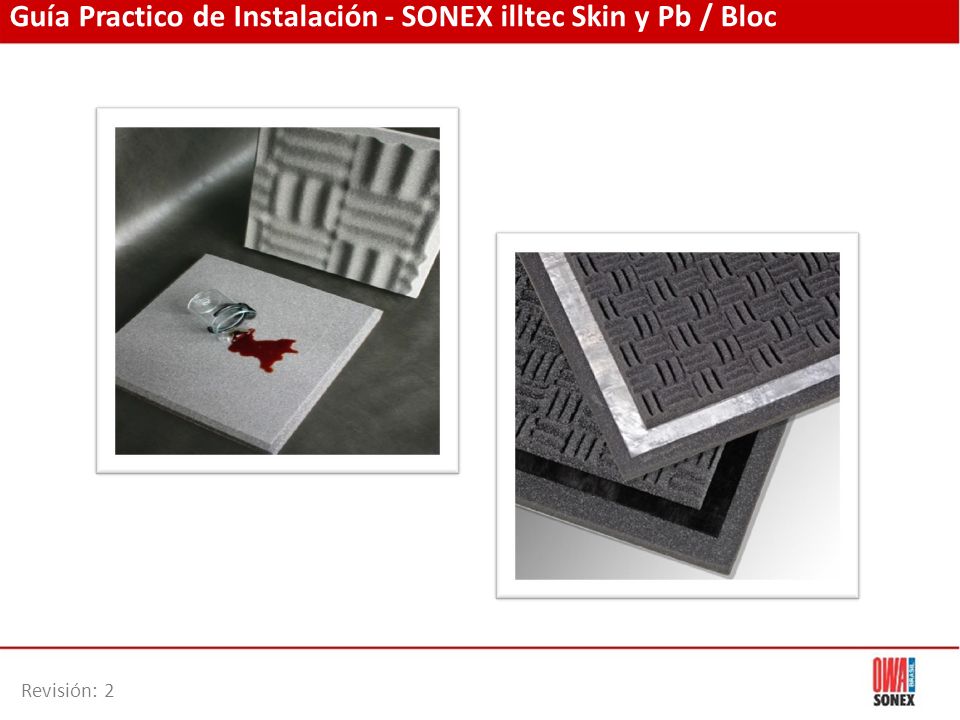

1 Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Revisión: 2

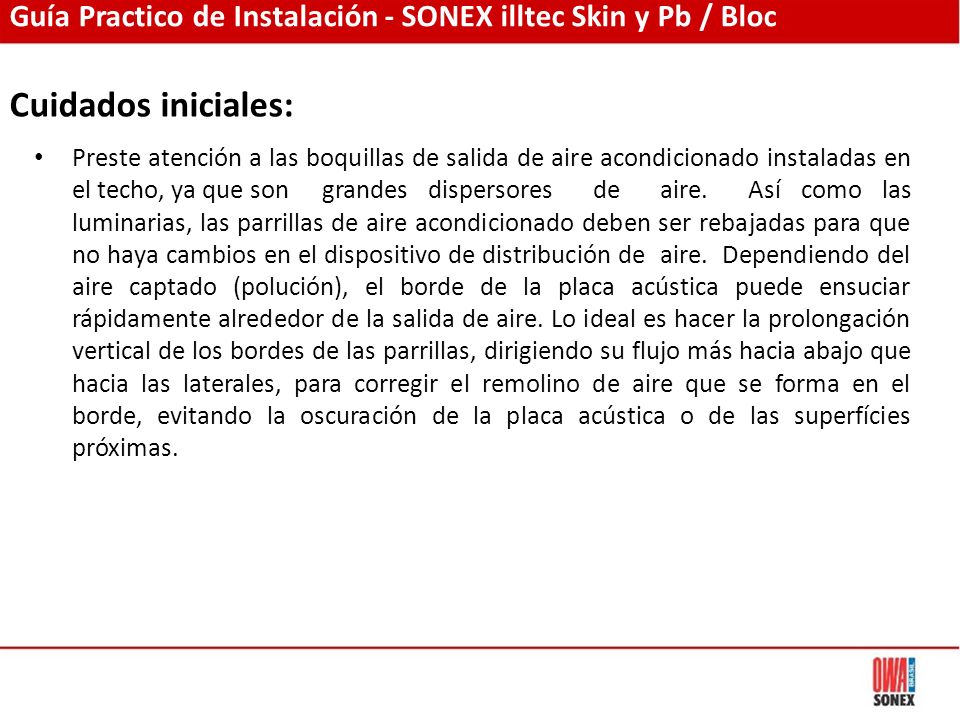

2 Cuidados iniciales: Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Preste atención a las boquillas de salida de aire acondicionado instaladas en el techo, ya que songrandes dispersores de aire. Así como las luminarias, las parrillas de aire acondicionado deben ser rebajadas para que no haya cambios en el dispositivo de distribución de aire. Dependiendo del aire captado (polución), el borde de la placa acústica puede ensuciar rápidamente alrededor de la salida de aire. Lo ideal es hacer la prolongación vertical de los bordes de las parrillas, dirigiendo su flujo más hacia abajo que hacia las laterales, para corregir el remolino de aire que se forma en el borde, evitando la oscuración de la placa acústica o de las superfícies próximas.

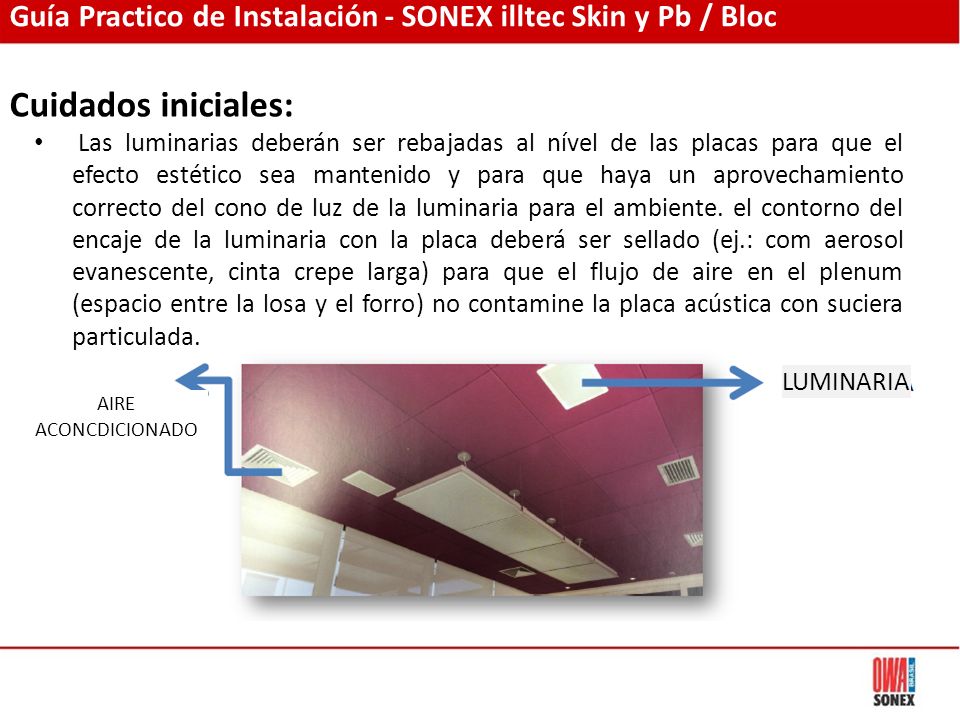

3 Cuidados iniciales: Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Las luminarias deberán ser rebajadas al nível de las placas para que el efecto estético sea mantenido y para que haya un aprovechamiento correcto del cono de luz de la luminaria para el ambiente. el contorno del encaje de la luminaria con la placa deberá ser sellado (ej.: com aerosol evanescente, cinta crepe larga) para que el flujo de aire en el plenum (espacio entre la losa y el forro) no contamine la placa acústica con suciera particulada. LUMINARIA AIRE ACONCDICIONADO

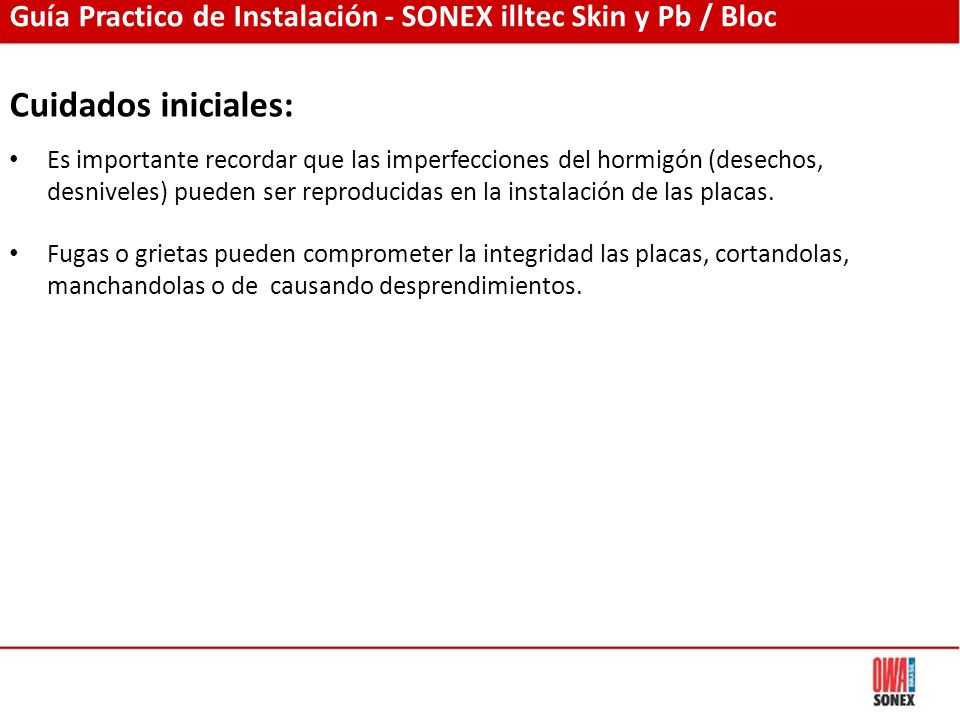

4 Cuidados iniciales: Es importante recordar que las imperfecciones del hormigón (desechos, desniveles) pueden ser reproducidas en la instalación de las placas. Fugas o grietas pueden comprometer la integridad las placas, cortandolas, manchandolas o de causando desprendimientos. Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc

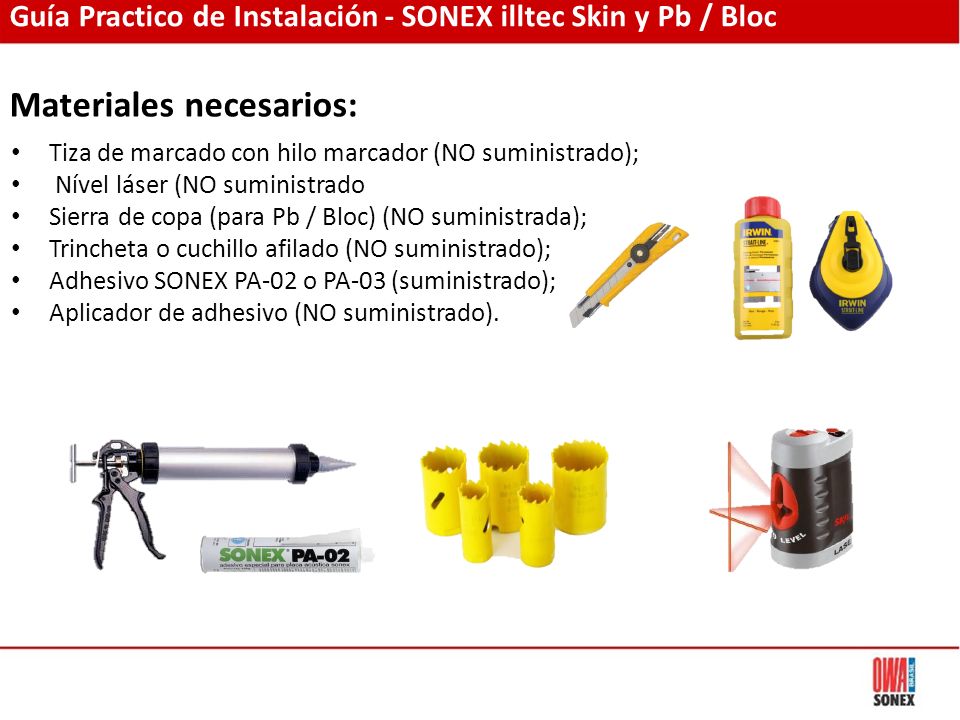

5 Materiales necesarios: Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Tiza de marcado con hilo marcador (NO suministrado); Nível láser (NO suministrado Sierra de copa (para Pb / Bloc) (NO suministrada); Trincheta o cuchillo afilado (NO suministrado); Adhesivo SONEX PA-02 o PA-03 (suministrado); Aplicador de adhesivo (NO suministrado).

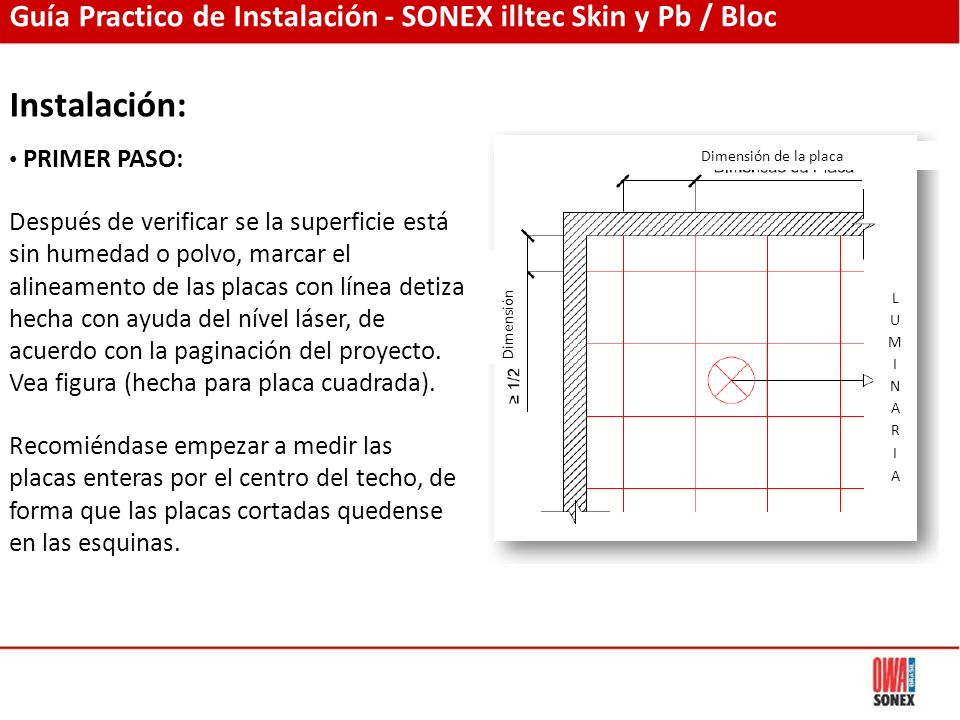

6 Instalación: PRIMER PASO: Después de verificar se la superficie está sin humedad o polvo, marcar el alineamento de las placas con línea detiza hecha con ayuda del nível láser, de acuerdo con la paginación del proyecto. Vea figura (hecha para placa cuadrada). Recomiéndase empezar a medir las placas enteras por el centro del techo, de forma que las placas cortadas quedense en las esquinas. Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Dimensión de la placa Dimensión

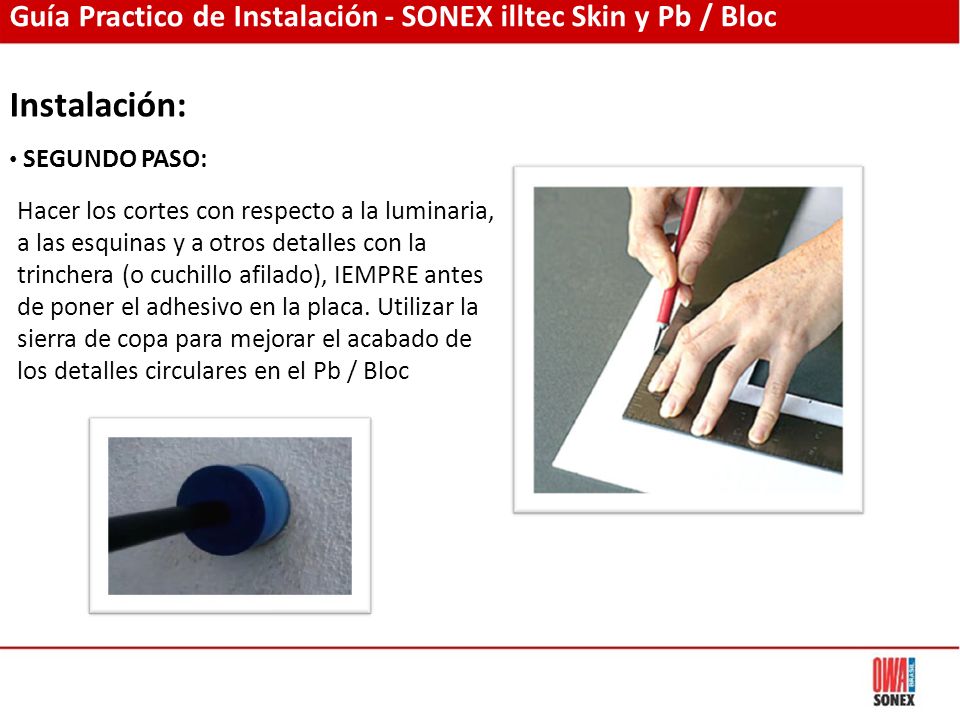

7 Instalación: SEGUNDO PASO: Hacer los cortes con respecto a la luminaria, a las esquinas y a otros detalles con la trinchera (o cuchillo afilado), IEMPRE antes de poner el adhesivo en la placa. Utilizar la sierra de copa para mejorar el acabado de los detalles circulares en el Pb / Bloc Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc

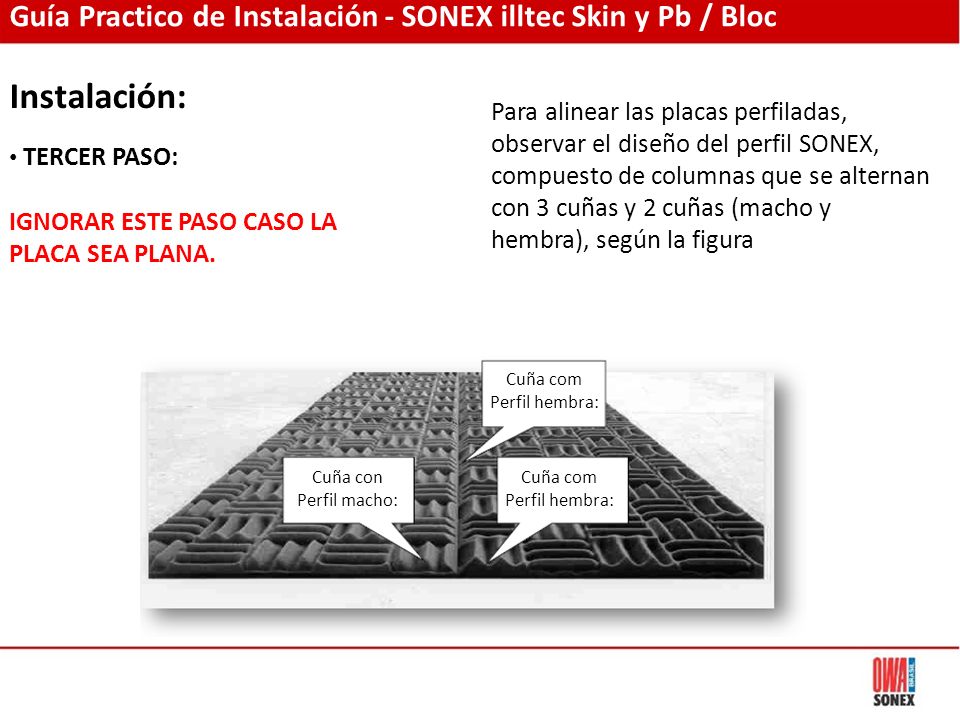

8 Instalación: TERCER PASO: IGNORAR ESTE PASO CASO LA PLACA SEA PLANA. Para alinear las placas perfiladas, observar el diseño del perfil SONEX, compuesto de columnas que se alternan con 3 cuñas y 2 cuñas (macho y hembra), según la figura Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Cuña con Perfil macho: Cuña com Perfil hembra: Cuña com Perfil hembra:

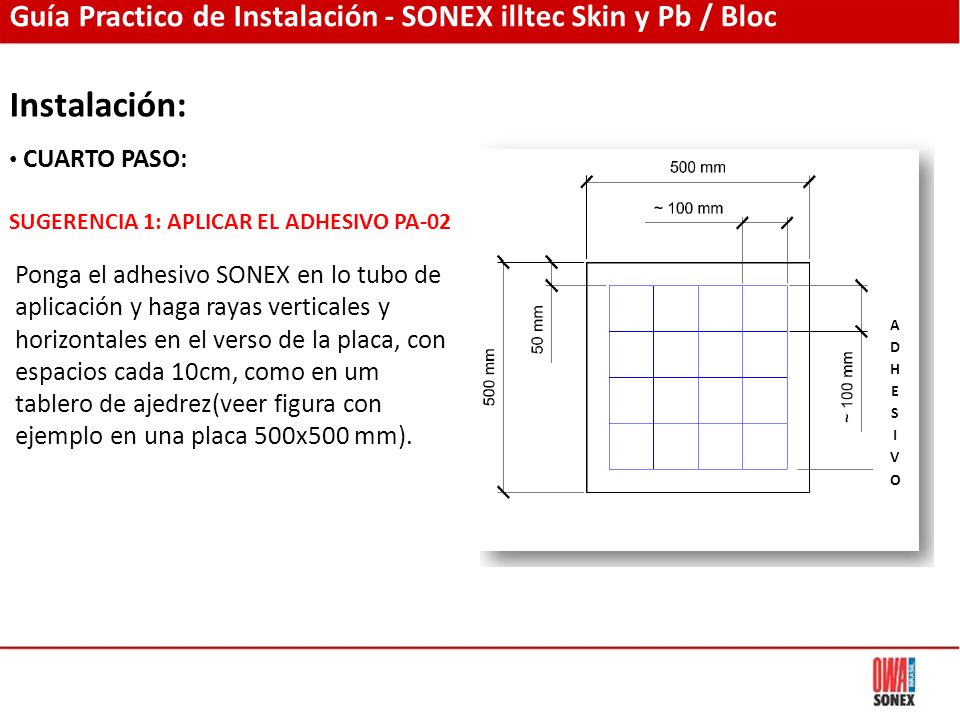

9 Instalación: CUARTO PASO: SUGERENCIA 1: APLICAR EL ADHESIVO PA-02 Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Ponga el adhesivo SONEX en lo tubo de aplicación y haga rayas verticales y horizontales en el verso de la placa, con espacios cada 10cm, como en um tablero de ajedrez(veer figura con ejemplo en una placa 500x500 mm).

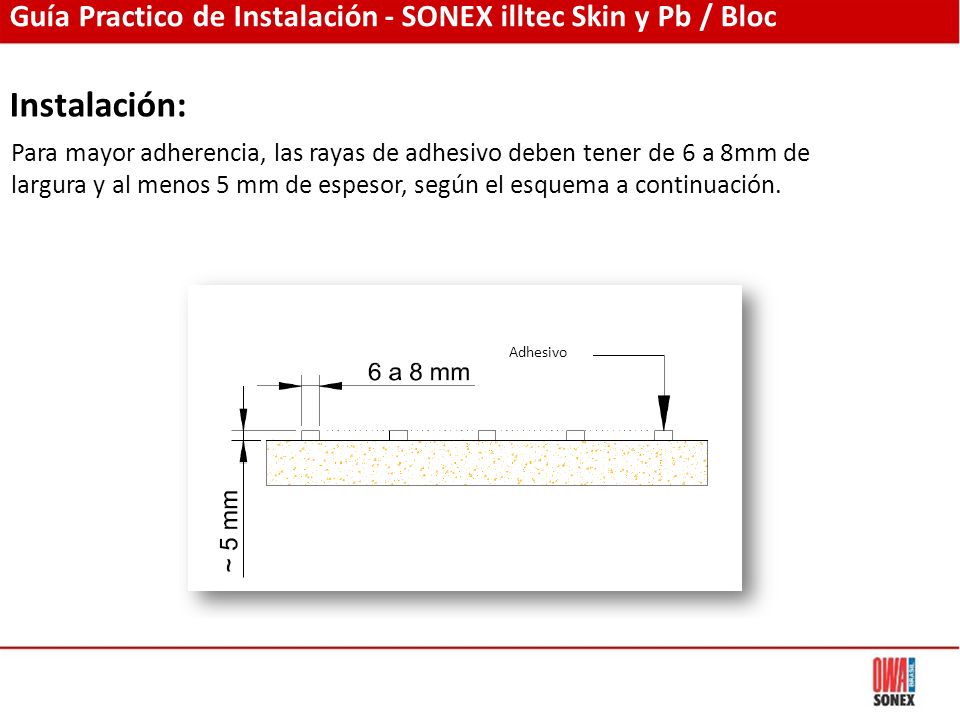

10 Instalación: Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Para mayor adherencia, las rayas de adhesivo deben tener de 6 a 8mm de largura y al menos 5 mm de espesor, según el esquema a continuación. Adhesivo

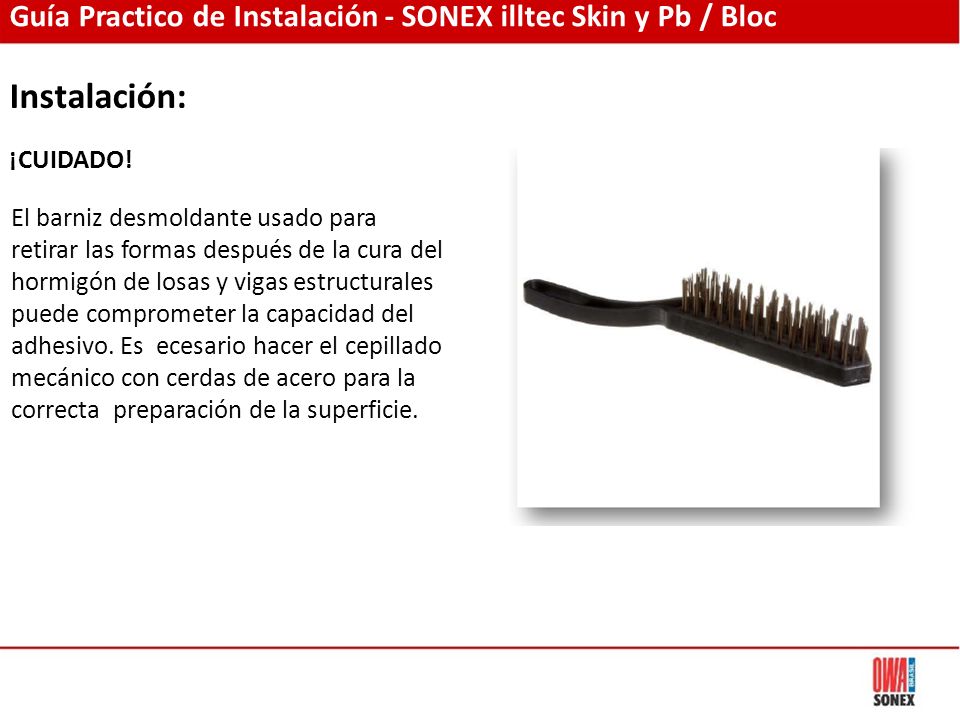

11 Instalación: ¡CUIDADO! Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc El barniz desmoldante usado para retirar las formas después de la cura del hormigón de losas y vigas estructurales puede comprometer la capacidad del adhesivo. Es ecesario hacer el cepillado mecánico con cerdas de acero para la correcta preparación de la superficie.

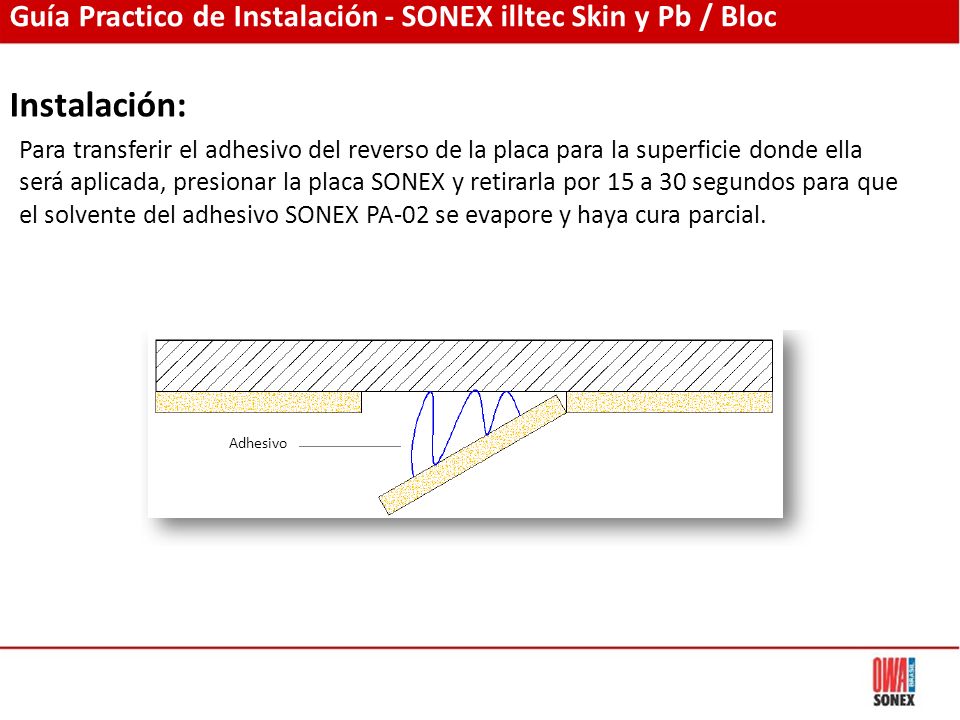

12 Instalación: Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Para transferir el adhesivo del reverso de la placa para la superficie donde ella será aplicada, presionar la placa SONEX y retirarla por 15 a 30 segundos para que el solvente del adhesivo SONEX PA-02 se evapore y haya cura parcial. Adhesivo

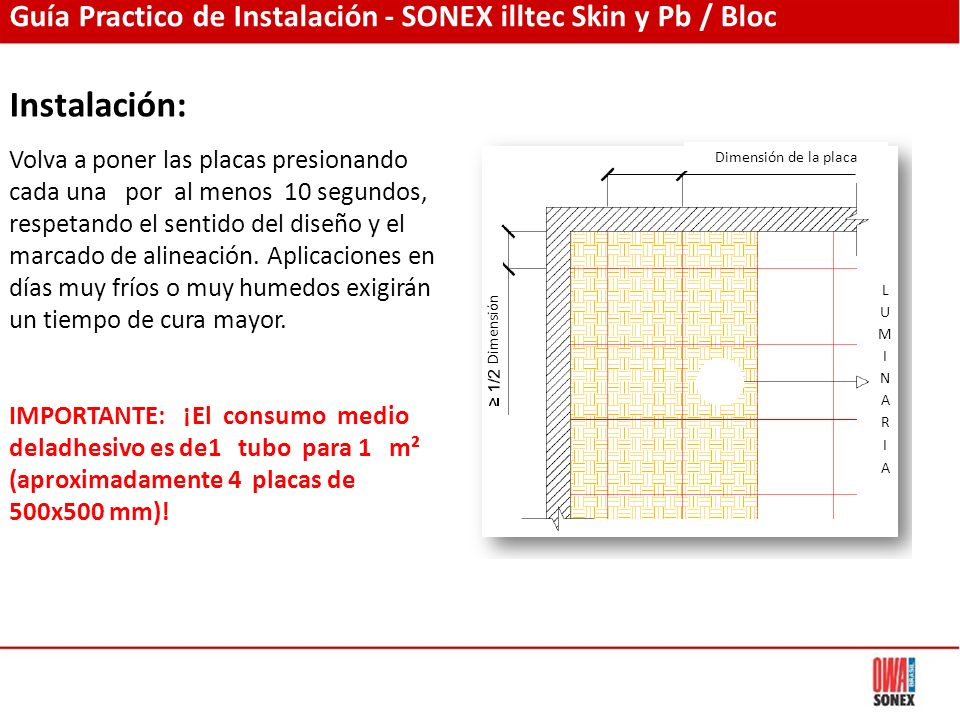

13 Instalación: Volva a poner las placas presionando cada una por al menos 10 segundos, respetando el sentido del diseño y el marcado de alineación. Aplicaciones en días muy fríos o muy humedos exigirán un tiempo de cura mayor. IMPORTANTE: ¡El consumo medio deladhesivo es de1 tubo para 1 m² (aproximadamente 4 placas de 500x500 mm)! Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Dimensión de la placa Dimensión

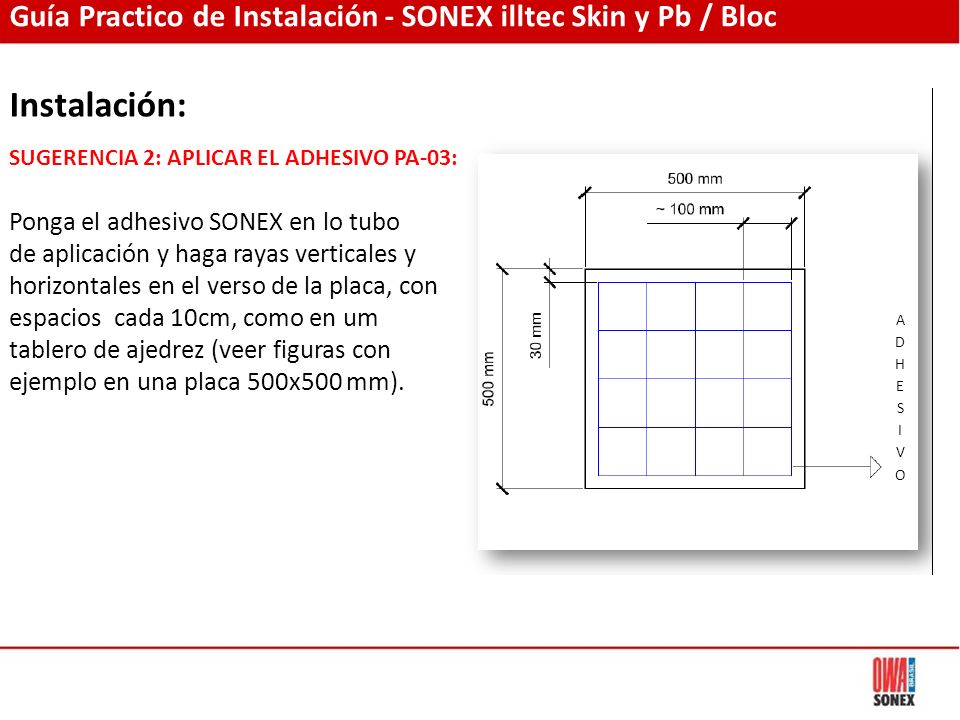

14 Instalación: SUGERENCIA 2: APLICAR EL ADHESIVO PA-03: Ponga el adhesivo SONEX en lo tubo de aplicación y haga rayas verticales y horizontales en el verso de la placa, con espacios cada 10cm, como en um tablero de ajedrez (veer figuras con ejemplo en una placa 500x500 mm). Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc

15 Instalación: Para mayor adherencia, las rayas de adhesivo deben tener de 3 mm de largura y 3 mm de espesor, según el esquema a continuación. Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Adhesivo

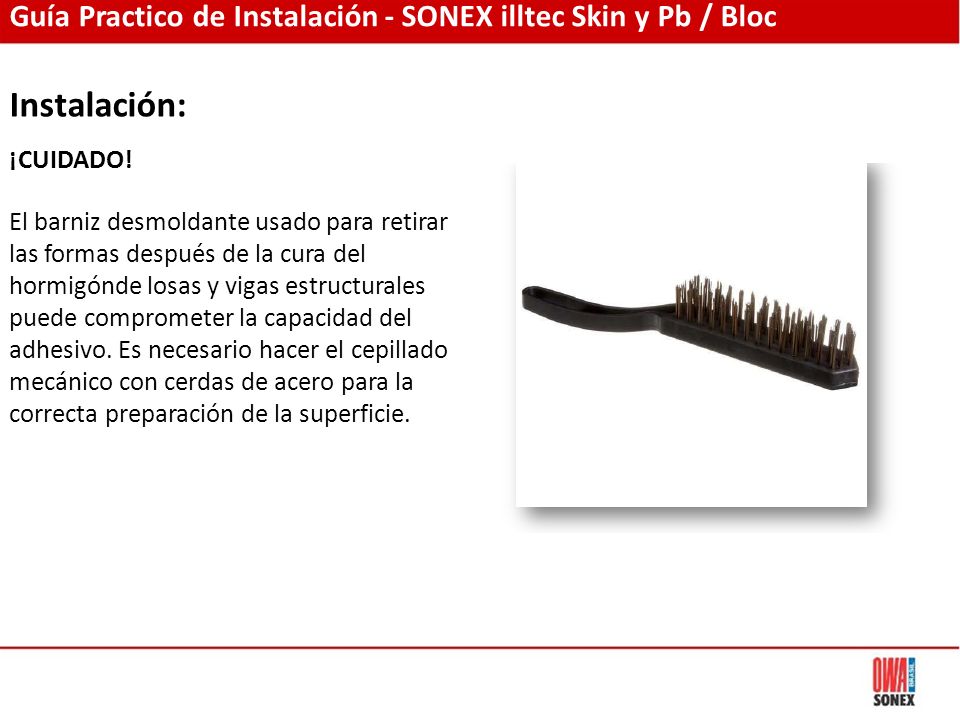

16 Instalación: ¡CUIDADO! El barniz desmoldante usado para retirar las formas después de la cura del hormigónde losas y vigas estructurales puede comprometer la capacidad del adhesivo. Es necesario hacer el cepillado mecánico con cerdas de acero para la correcta preparación de la superficie. Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc

17 Instalación: Sugerimos hacer una prueba al momento de la aplicación para verificar el ancoraje inmediata de las placas en el substrato (losa). Puede ser que las placas ya queden adheridas. Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc

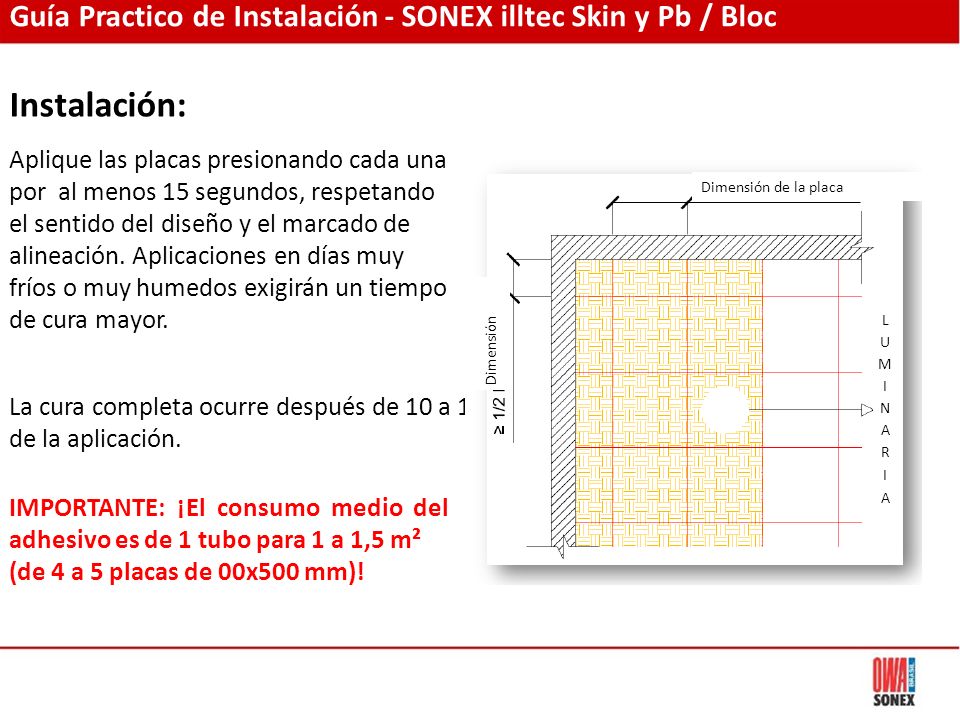

18 Instalación: Aplique las placas presionando cada una por al menos 15 segundos, respetando el sentido del diseño y el marcado de alineación. Aplicaciones en días muy fríos o muy humedos exigirán un tiempo de cura mayor. La cura completa ocurre después de 10 a 12 horas de la aplicación. IMPORTANTE: ¡El consumo medio del adhesivo es de 1 tubo para 1 a 1,5 m² (de 4 a 5 placas de 00x500 mm)! Guía Practico de Instalación - SONEX illtec Skin y Pb / Bloc Dimensión de la placa Dimensión

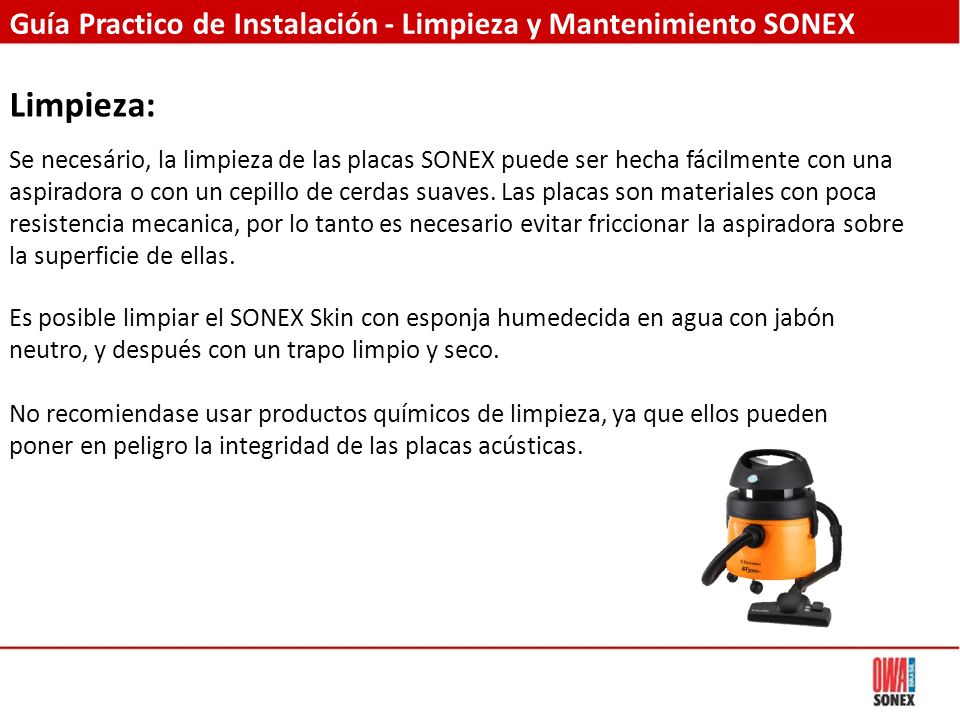

19 Guía Practico de Instalación - Limpieza y Mantenimiento SONEX Limpieza: Se necesário, la limpieza de las placas SONEX puede ser hecha fácilmente con una aspiradora o con un cepillo de cerdas suaves. Las placas son materiales con poca resistencia mecanica, por lo tanto es necesario evitar friccionar la aspiradora sobre la superficie de ellas. Es posible limpiar el SONEX Skin con esponja humedecida en agua con jabón neutro, y después con un trapo limpio y seco. No recomiendase usar productos químicos de limpieza, ya que ellos pueden poner en peligro la integridad de las placas acústicas.

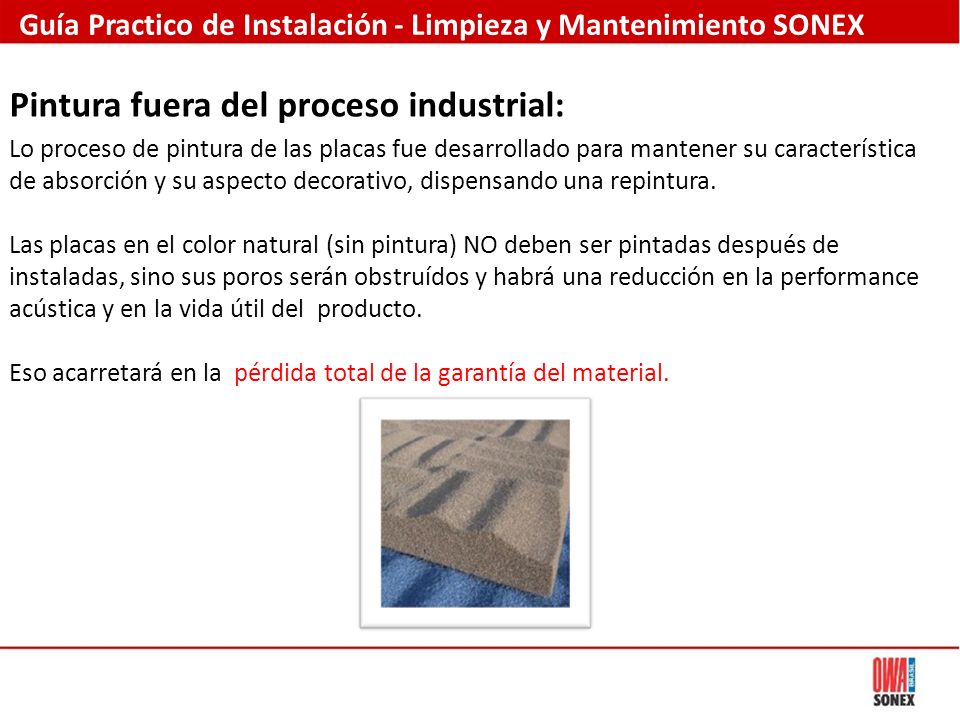

20 Pintura fuera del proceso industrial: Lo proceso de pintura de las placas fue desarrollado para mantener su característica de absorción y su aspecto decorativo, dispensando una repintura. Las placas en el color natural (sin pintura) NO deben ser pintadas después de instaladas, sino sus poros serán obstruídos y habrá una reducción en la performance acústica y en la vida útil del producto. Eso acarretará en la pérdida total de la garantía del material. Guía Practico de Instalación - Limpieza y Mantenimiento SONEX

21 Adhesivos: Los adhesivos SONEX PA-02 e PA-03 foram desarrollados especialmente para pegar las placas acústicas SONEX. La utilización de cualquiser otro adhesivo o pegamento puede causar cambios en las dimensiones del producto o daños en su estructura. Recomiendase el uso del adhesivo específico. El uso de otra forma de aplicación acarreará en la pérdida total de la garantía del material. Guía Practico de Instalación - Limpieza y Mantenimiento SONEX

22 Instalar las placas SONEX con espacios entre ellas (espacios serán definidos para no comprometer las especificaciones acusticas del proyecto), permitiendo trabajos arquitectónicos diferenciados. En Alemania ese modelo es muy usado. Fotos a continuación: Guía Practico de Instalación - Limpieza y Mantenimiento SONEX
