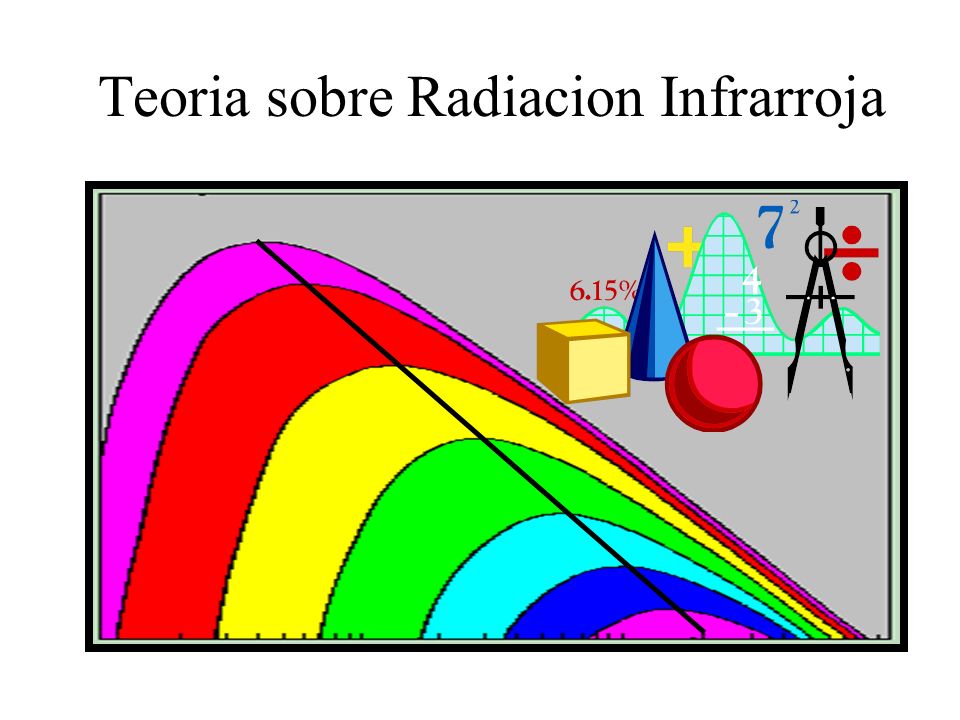

1 Teoria sobre Radiacion Infrarroja

2 Sir William Herschel, 1800 . . . los rayos prismáticos podrian tener el poder de calentar cuerpos muy desuniformemente distribuido entre ellos………….Herschel descubrió a Uranio el 13 de Marzo de 1781. PRISM

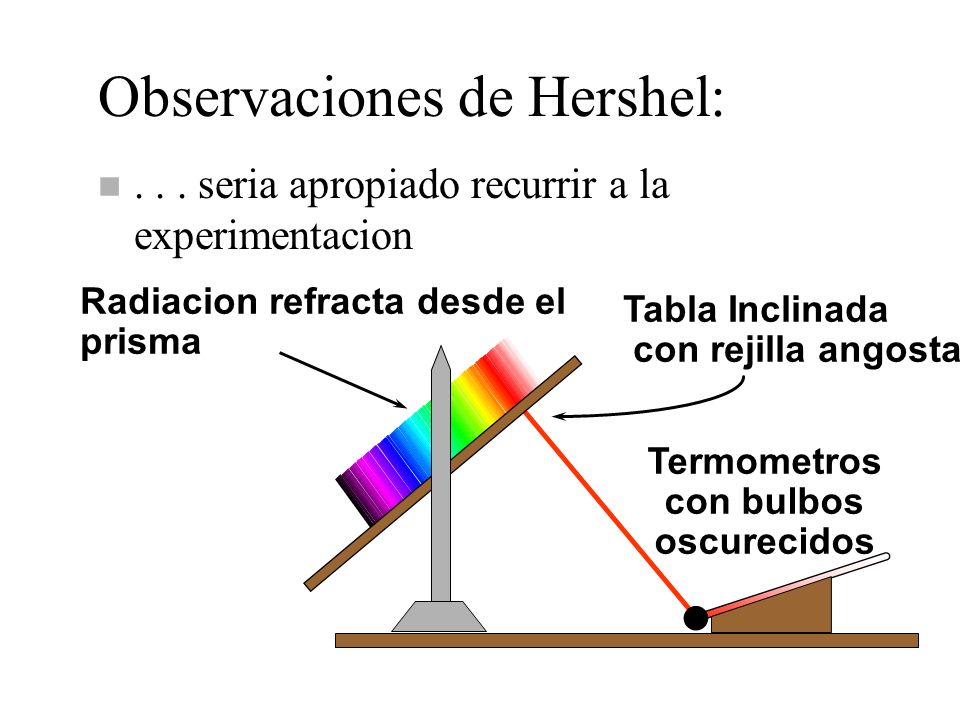

3 Observaciones de Hershel:
. . . seria apropiado recurrir a la experimentacion Radiacion refracta desde el prisma Tabla Inclinada con rejilla angosta Termometros con bulbos oscurecidos

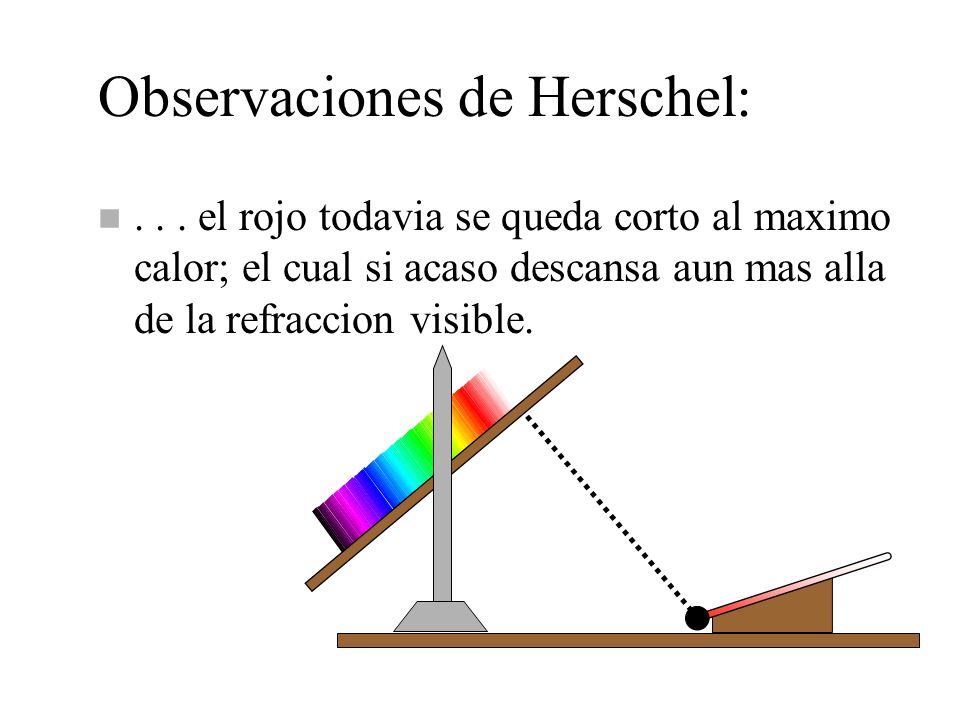

4 Observaciones de Herschel:
. . . el rojo todavia se queda corto al maximo calor; el cual si acaso descansa aun mas alla de la refraccion visible.

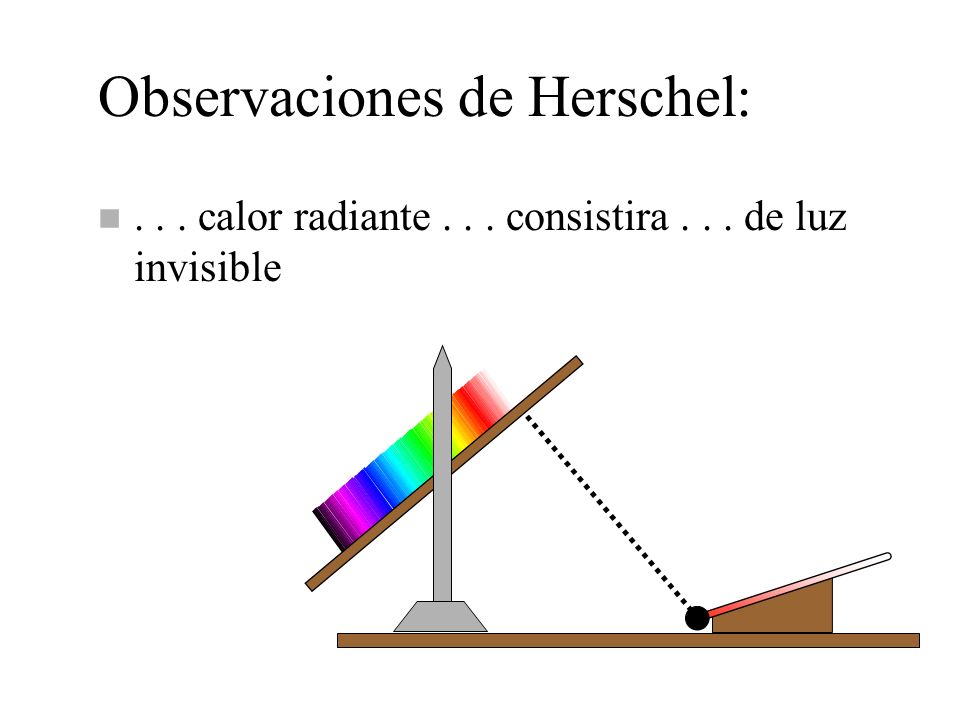

5 Observaciones de Herschel:
. . . calor radiante consistira de luz invisible

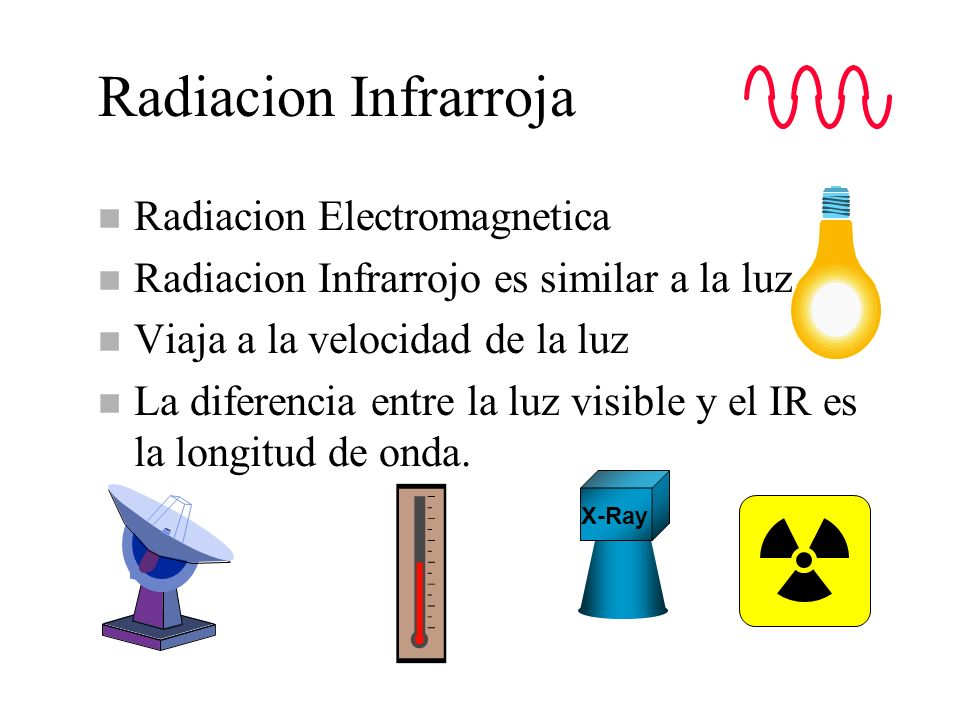

6 Radiacion Infrarroja Radiacion Electromagnetica
Radiacion Infrarrojo es similar a la luz Viaja a la velocidad de la luz La diferencia entre la luz visible y el IR es la longitud de onda. X-Ray

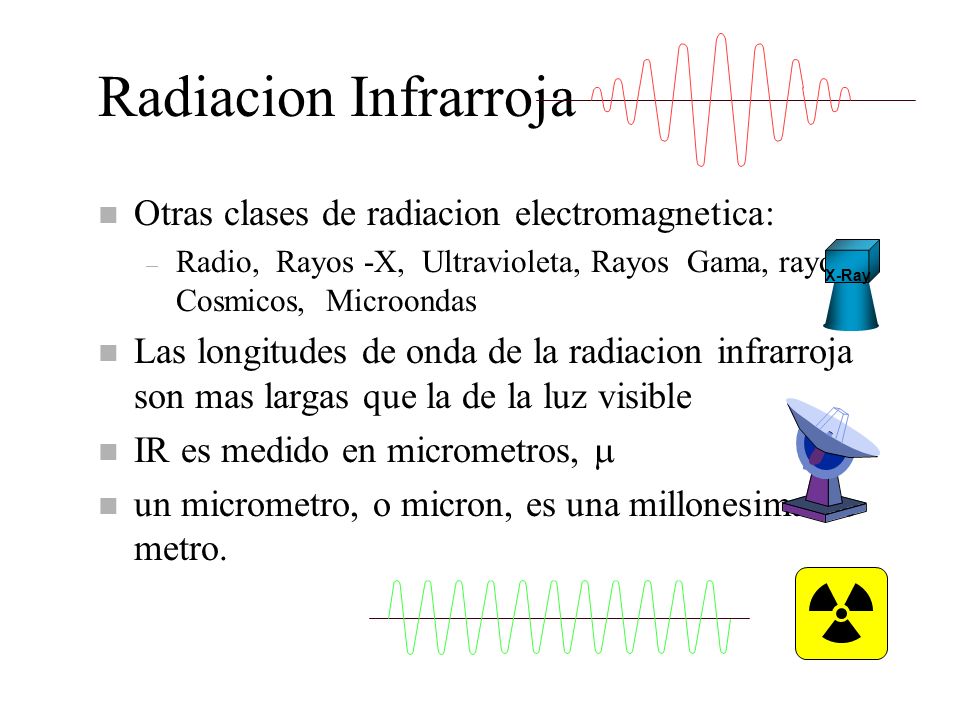

7 Radiacion Infrarroja Otras clases de radiacion electromagnetica:
Radio, Rayos -X, Ultravioleta, Rayos Gama, rayos Cosmicos, Microondas Las longitudes de onda de la radiacion infrarroja son mas largas que la de la luz visible IR es medido en micrometros, m un micrometro, o micron, es una millonesima de metro. X-Ray

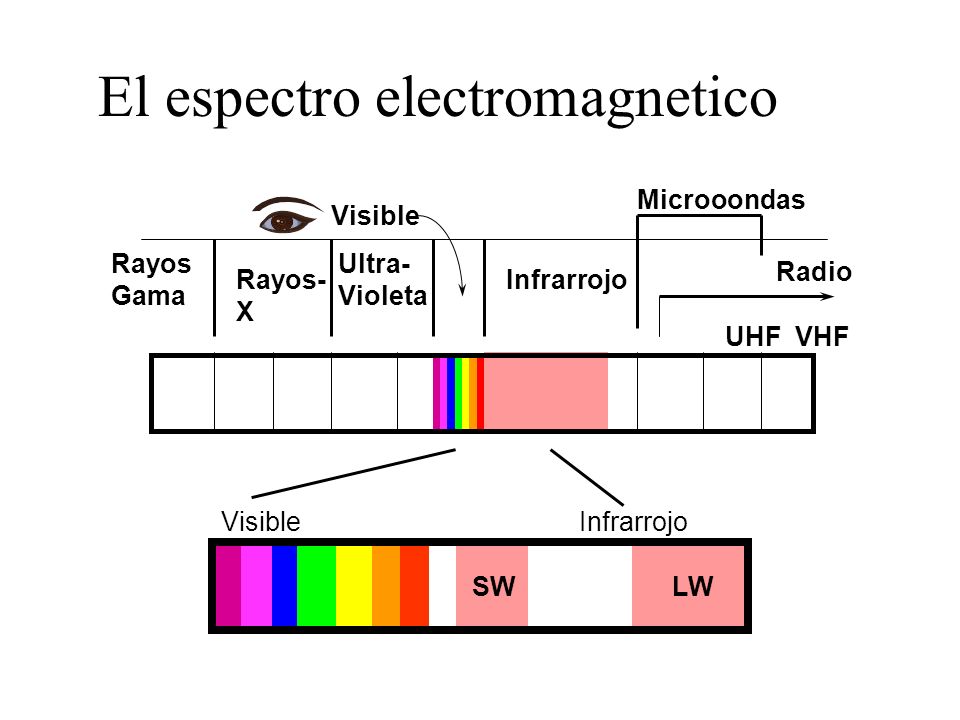

8 El espectro electromagnetico
Microoondas Visible Rayos Gama Ultra- Violeta Radio Rayos- X Infrarrojo UHF VHF Visible Infrarrojo SW LW

9 El visible y el espectro IR
l = longitud de onda (micrometros) visible infrarrojo SW LW .4m .75m 3m 5m 8m 12m

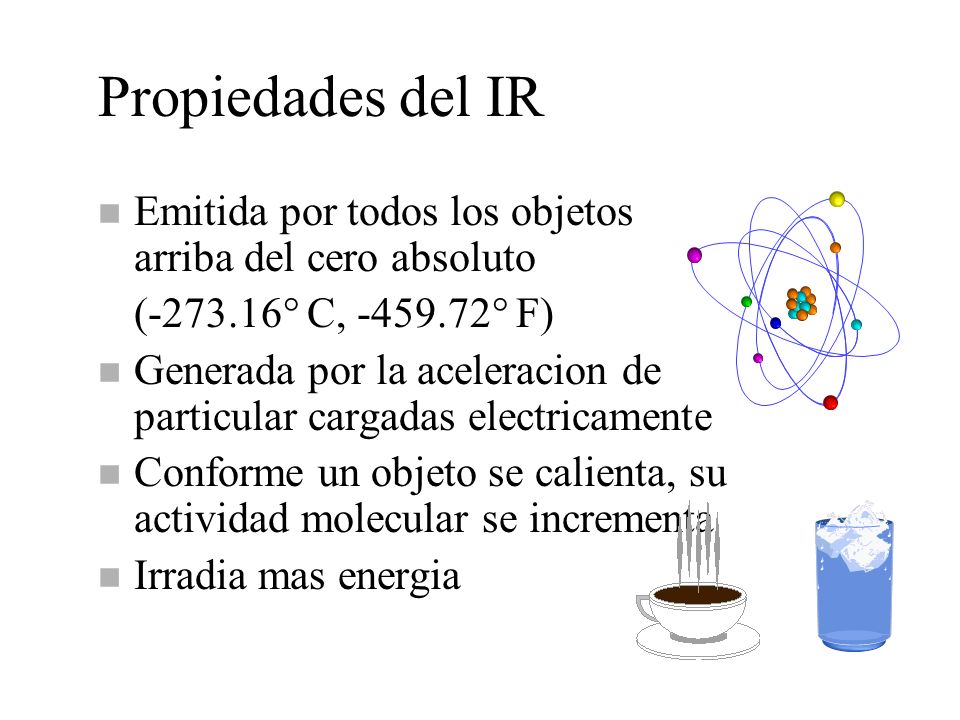

10 Propiedades del IR Emitida por todos los objetos arriba del cero absoluto ( ° C, ° F) Generada por la aceleracion de particular cargadas electricamente Conforme un objeto se calienta, su actividad molecular se incrementa Irradia mas energia

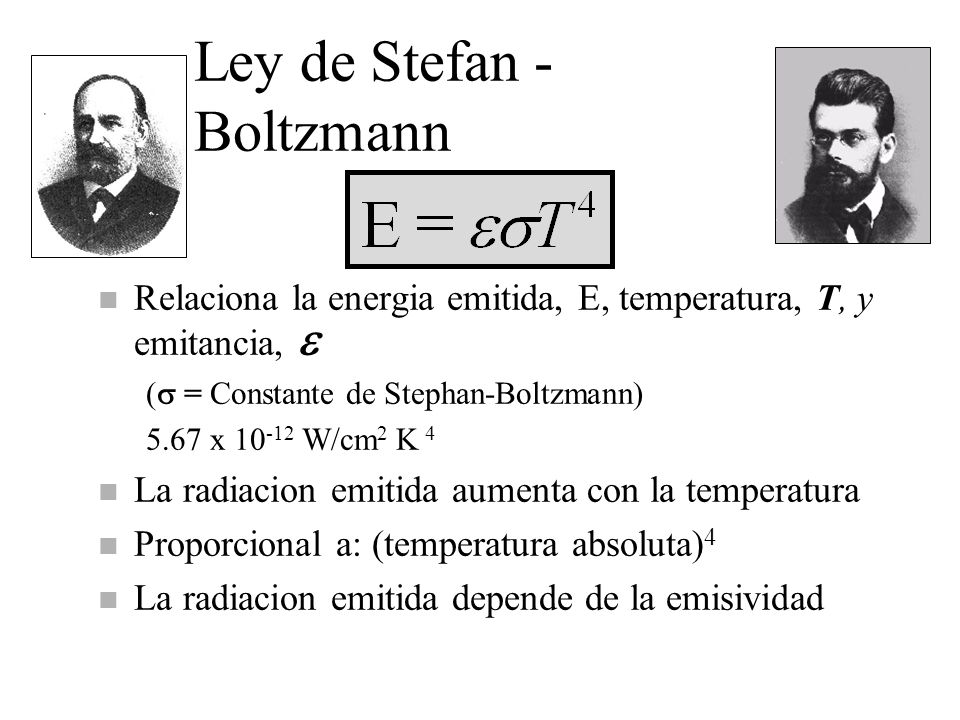

11 Ley de Stefan - Boltzmann
Relaciona la energia emitida, E, temperatura, T, y emitancia, e (s = Constante de Stephan-Boltzmann) 5.67 x W/cm2 K 4 La radiacion emitida aumenta con la temperatura Proporcional a: (temperatura absoluta)4 La radiacion emitida depende de la emisividad

12 Energia Radiante en funcion de la temperatura
6 1 2 3 4 5 W a t s cm2 300 400 500 600 700 800 900 1000 Temperatura en Kelvins

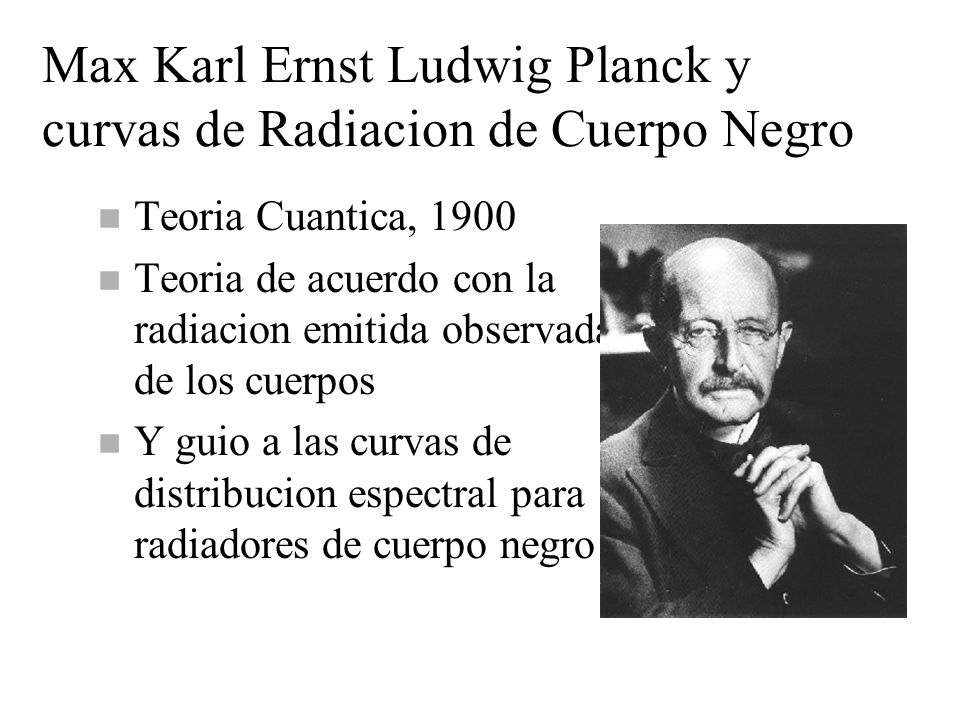

13 Max Karl Ernst Ludwig Planck y curvas de Radiacion de Cuerpo Negro
Teoria Cuantica, 1900 Teoria de acuerdo con la radiacion emitida observada de los cuerpos Y guio a las curvas de distribucion espectral para radiadores de cuerpo negro

14 Distribucion Espectral de Radiacion de Cuerpo Negro
6000 4000 2000 750 300 25 -75 long. de onda, micrometros temp. °C Ener gia Radiante

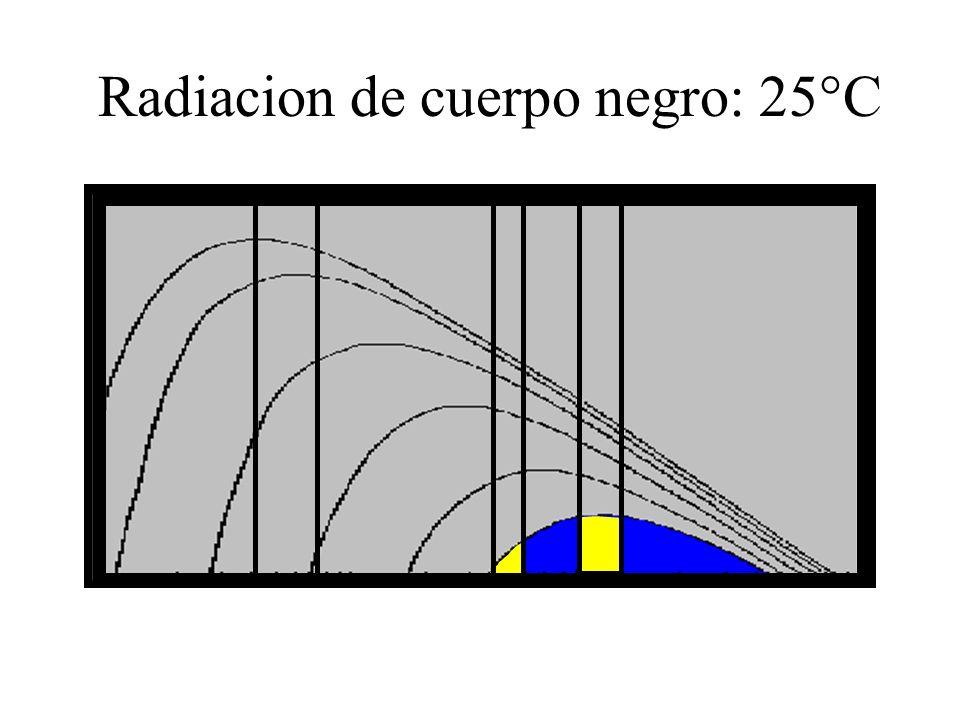

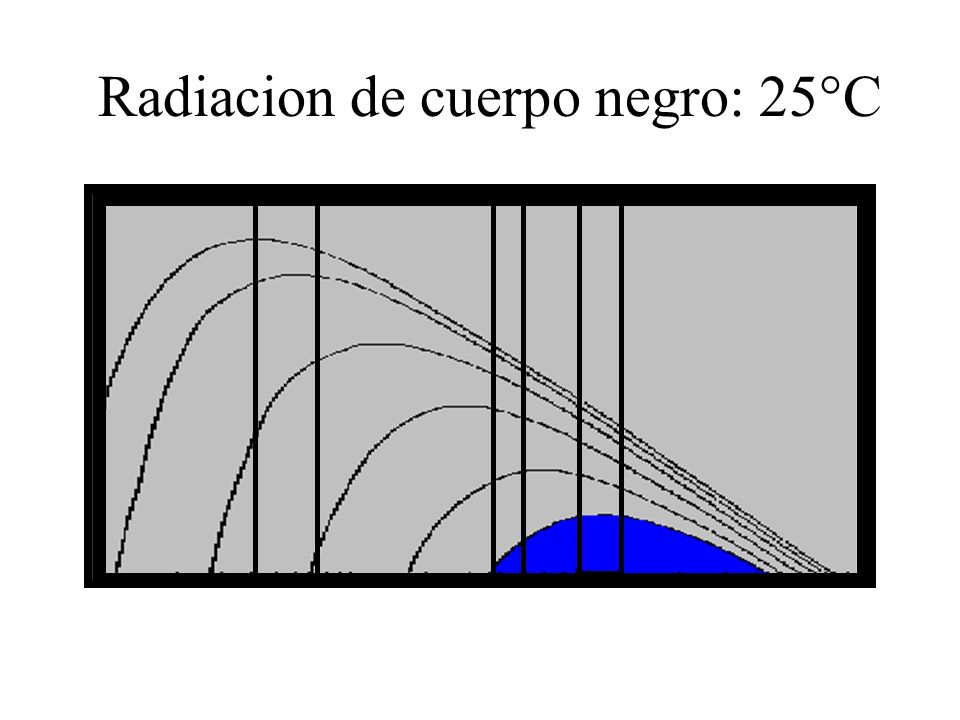

15 Radiacion de cuerpo negro: 25°C

16 Radiacion de cuerpo negro: 25°C

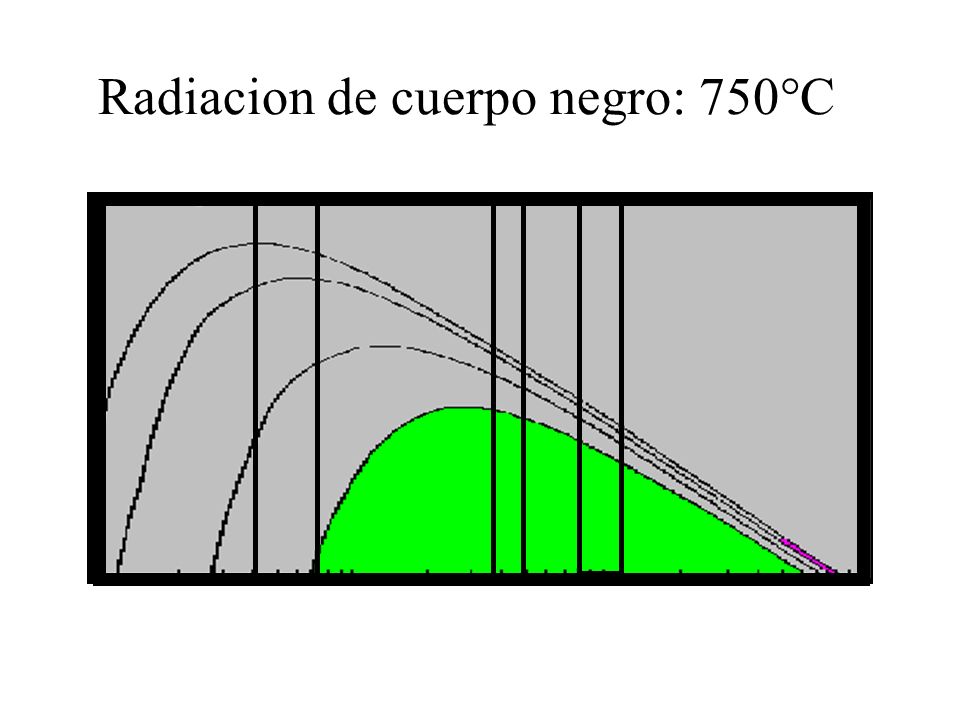

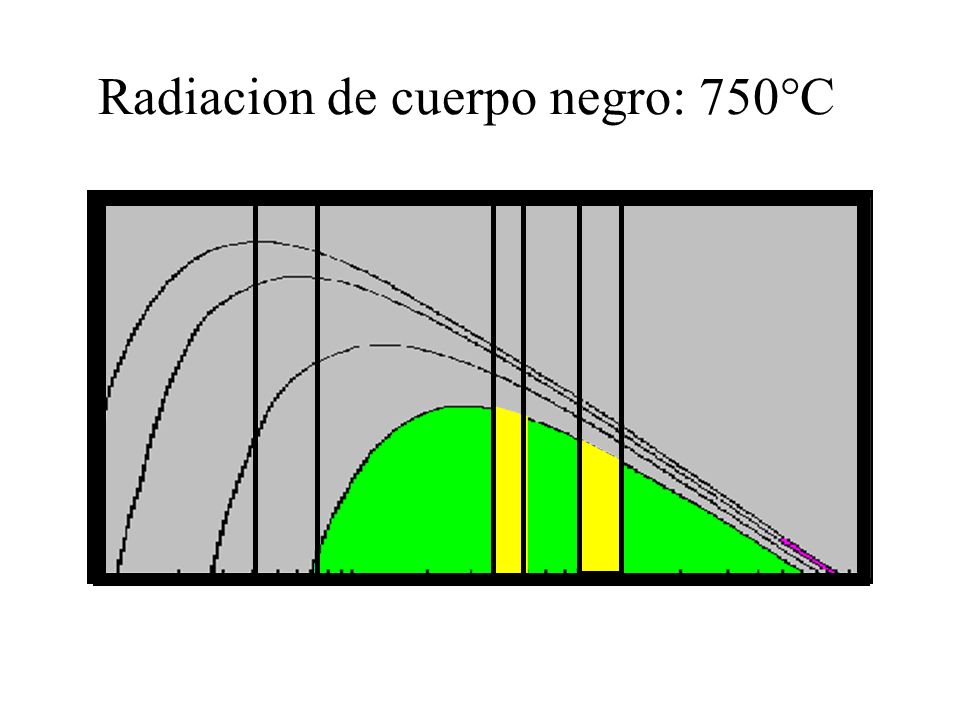

17 Radiacion de cuerpo negro: 750°C

18 Radiacion de cuerpo negro: 750°C

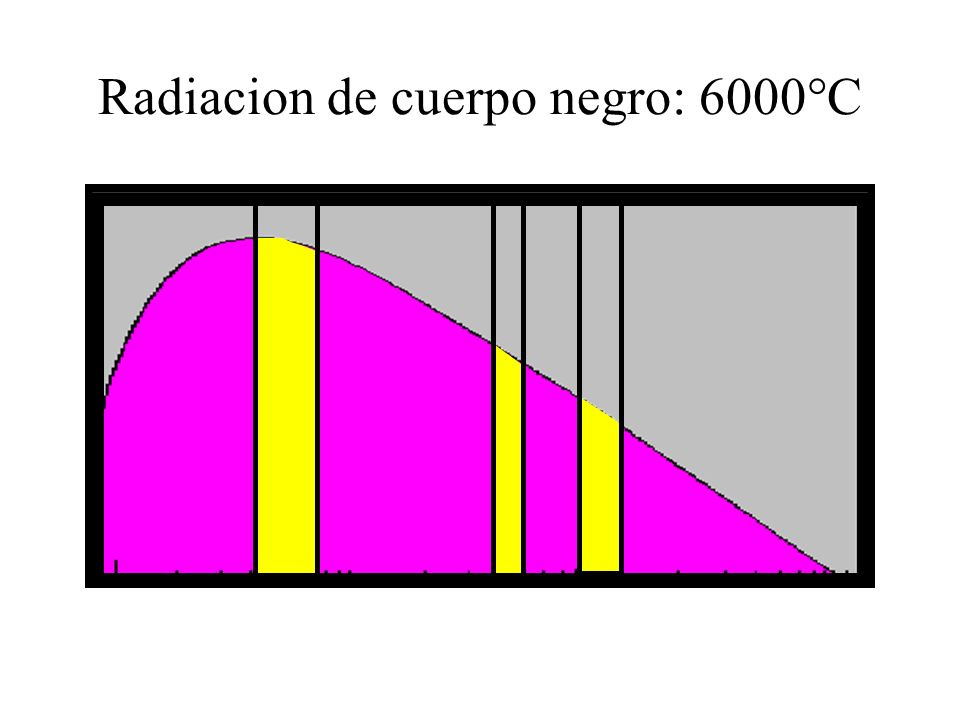

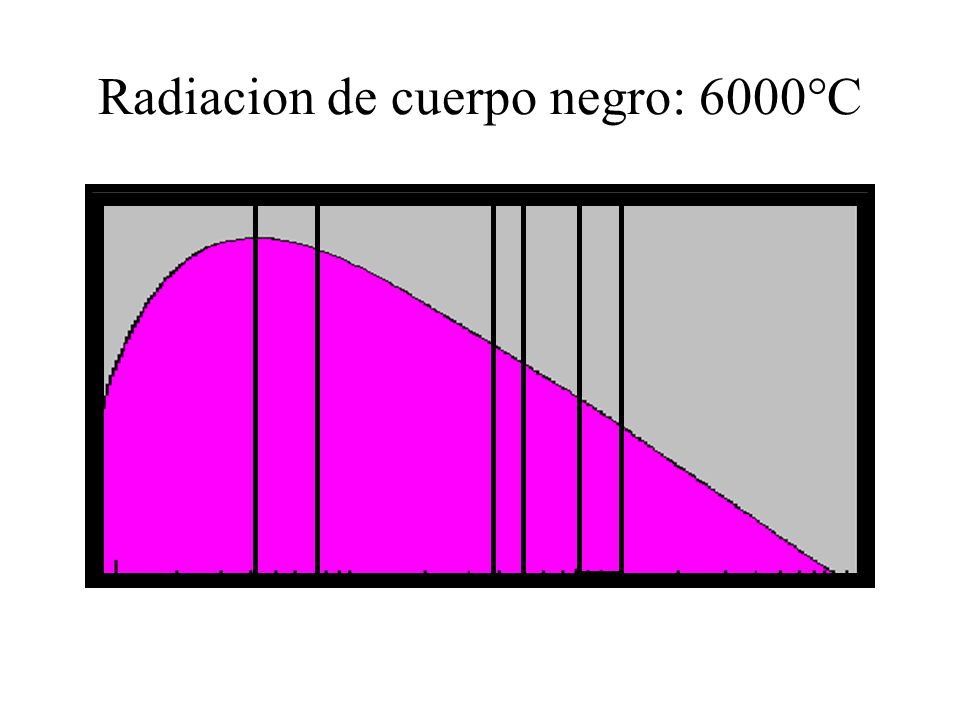

19 Radiacion de cuerpo negro: 6000°C

20 Radiacion de cuerpo negro: 6000°C

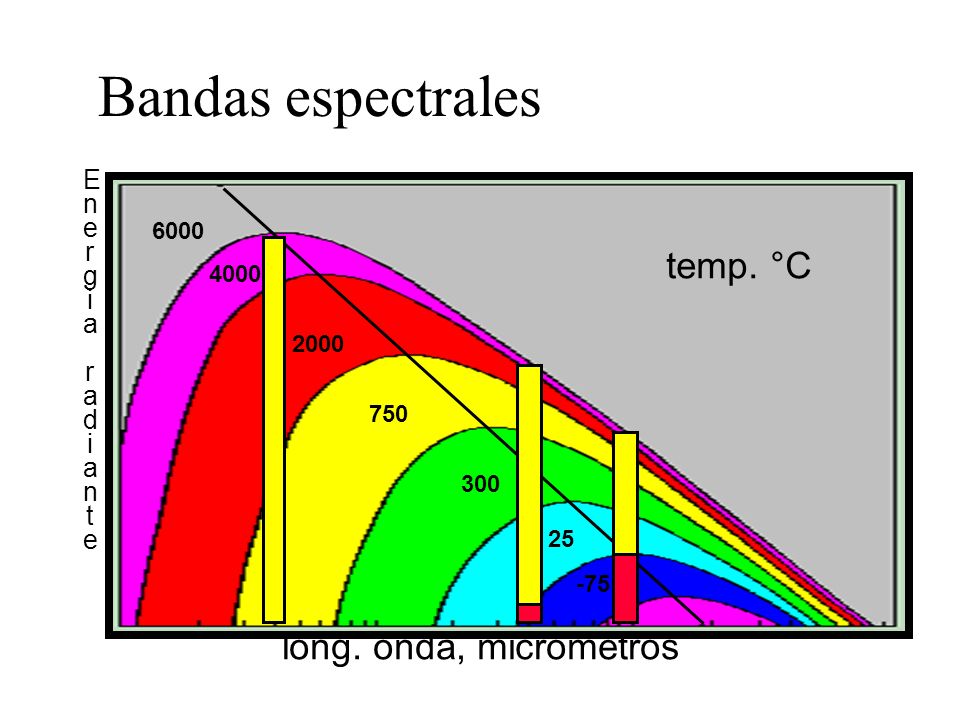

21 Bandas espectrales temp. °C long. onda, micrometros Ener gia radiante
6000 4000 2000 750 300 25 -75 long. onda, micrometros temp. °C Ener gia radiante

22 El pico de la energia irradiada se desplaza hacia longitudes de onda mas cortas conforme se calienta
V I S I B L E SW LW

23 Estimacion de la Temperatura por el Color
Rojo oscuro 900°F 500°C Rojo Intenso 1000°F 525°C Rojo °F 775°C Rojo brillante 1550°F 850°C Naranja °F 950°C Amarillo °F 1000°C Amarillo claro 1975°F 1100°C Blanco °F 1200°C Blanco intenso 2800°F 1500°C

24 Distribucion Espectral de energia para un objeto caliente
Objeto a 30°C Distribucion para un objeto a 30°C

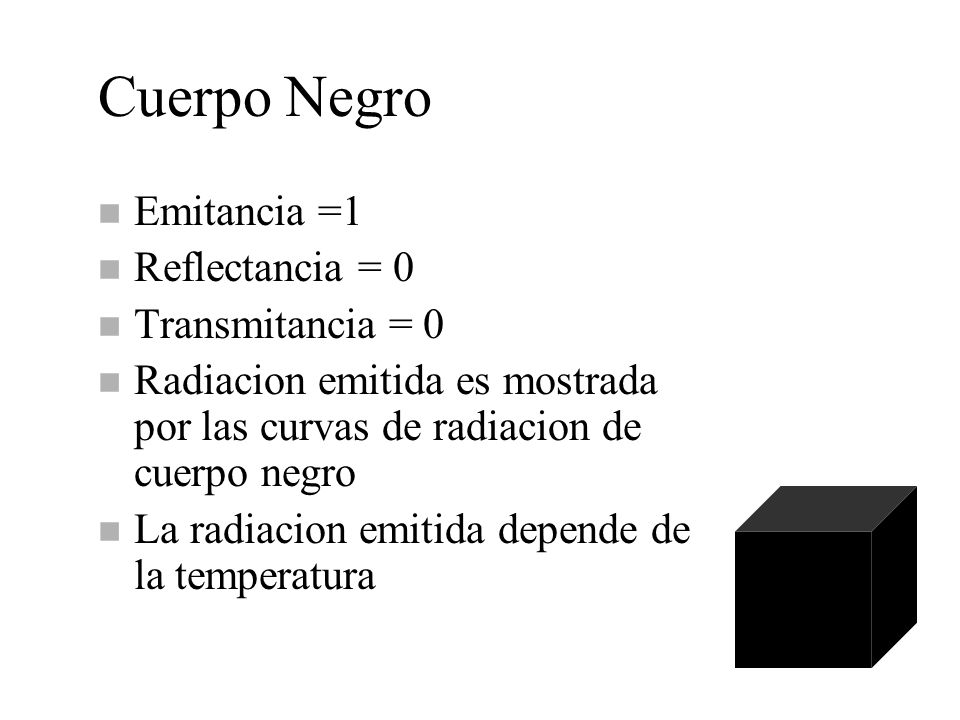

25 Cuerpo Negro Emitancia =1 Reflectancia = 0 Transmitancia = 0
Radiacion emitida es mostrada por las curvas de radiacion de cuerpo negro La radiacion emitida depende de la temperatura

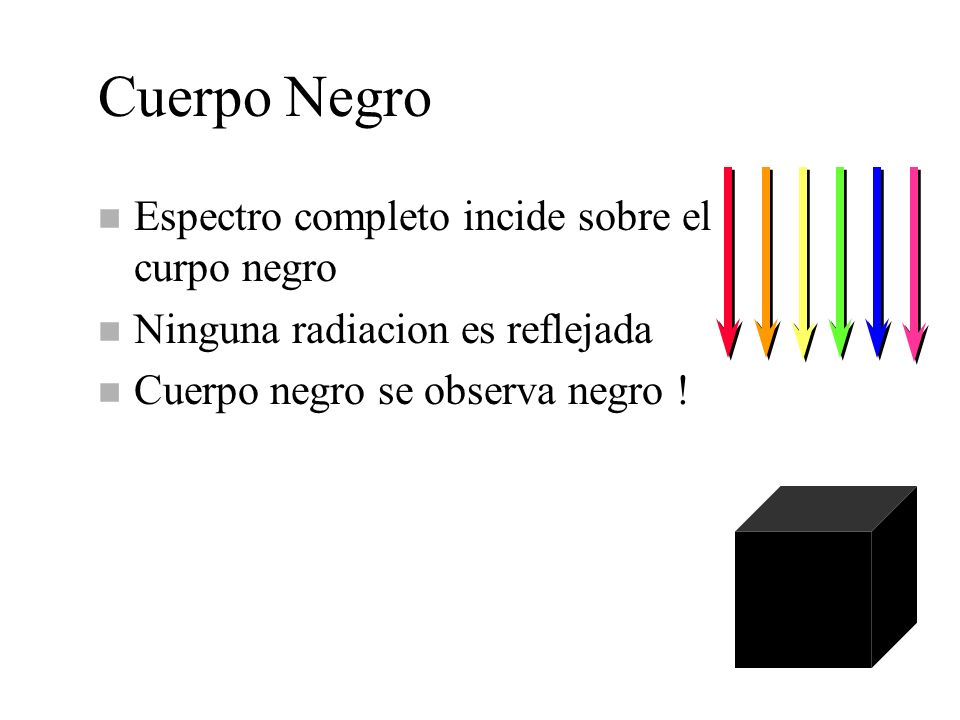

26 Cuerpo Negro Espectro completo incide sobre el curpo negro
Ninguna radiacion es reflejada Cuerpo negro se observa negro !

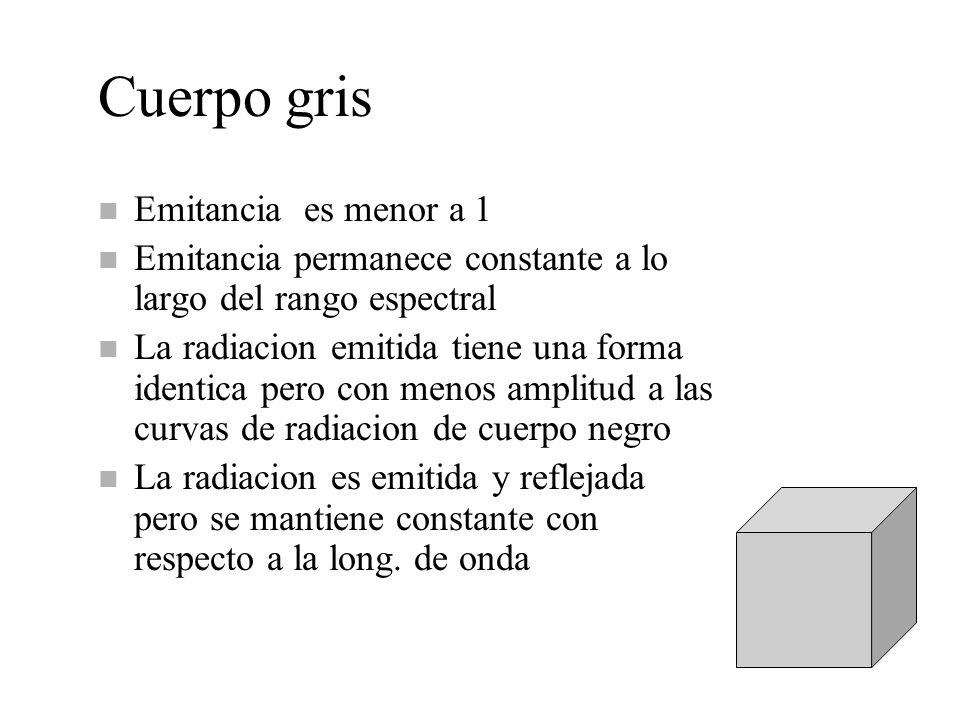

27 Cuerpo gris Emitancia es menor a 1
Emitancia permanece constante a lo largo del rango espectral La radiacion emitida tiene una forma identica pero con menos amplitud a las curvas de radiacion de cuerpo negro La radiacion es emitida y reflejada pero se mantiene constante con respecto a la long. de onda

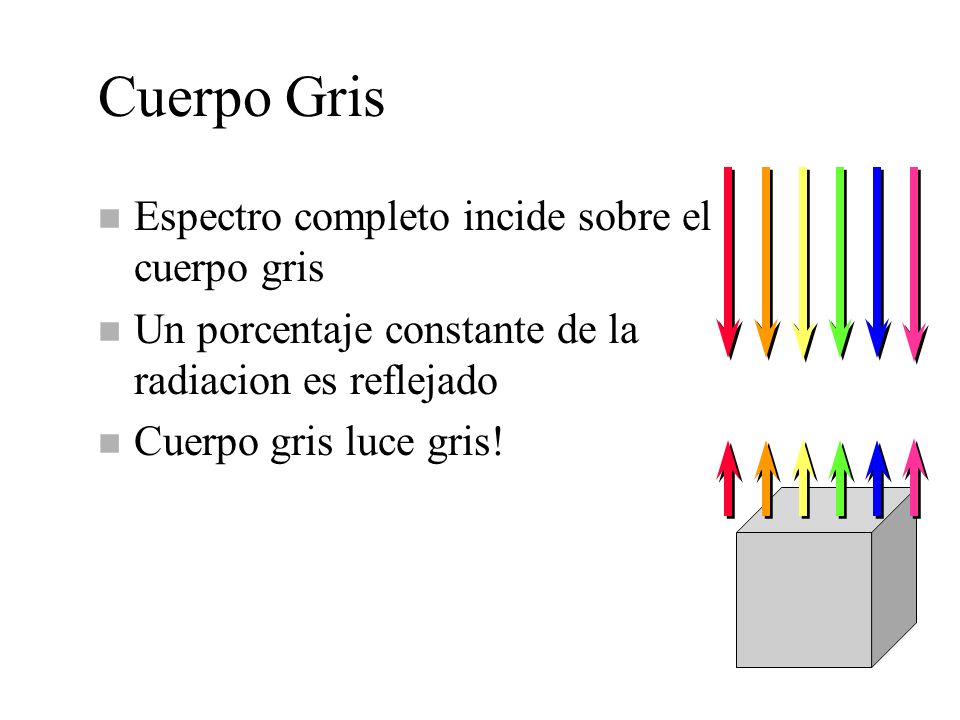

28 Cuerpo Gris Espectro completo incide sobre el cuerpo gris
Un porcentaje constante de la radiacion es reflejado Cuerpo gris luce gris!

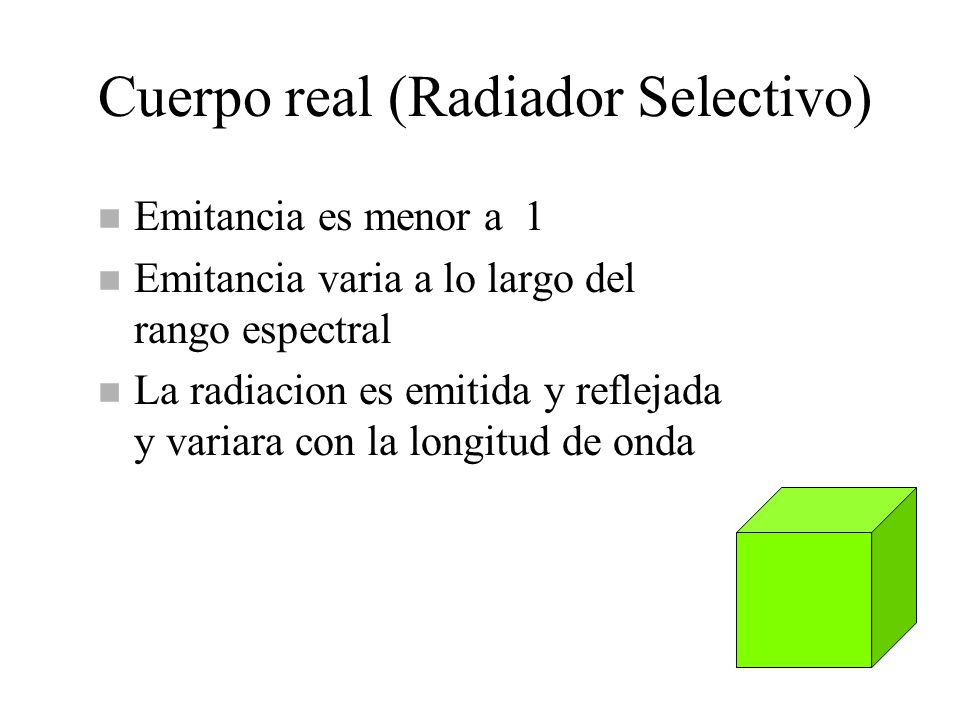

29 Cuerpo real (Radiador Selectivo)
Emitancia es menor a 1 Emitancia varia a lo largo del rango espectral La radiacion es emitida y reflejada y variara con la longitud de onda

30 Cuerpo Real (Radiador Selectivo)
El espectro completo incide sobre el cuerpo real (Cuerpo Coloreado) La radiacion reflejeda es dependiente de la longitud de onda El cuerpo real tiene color!

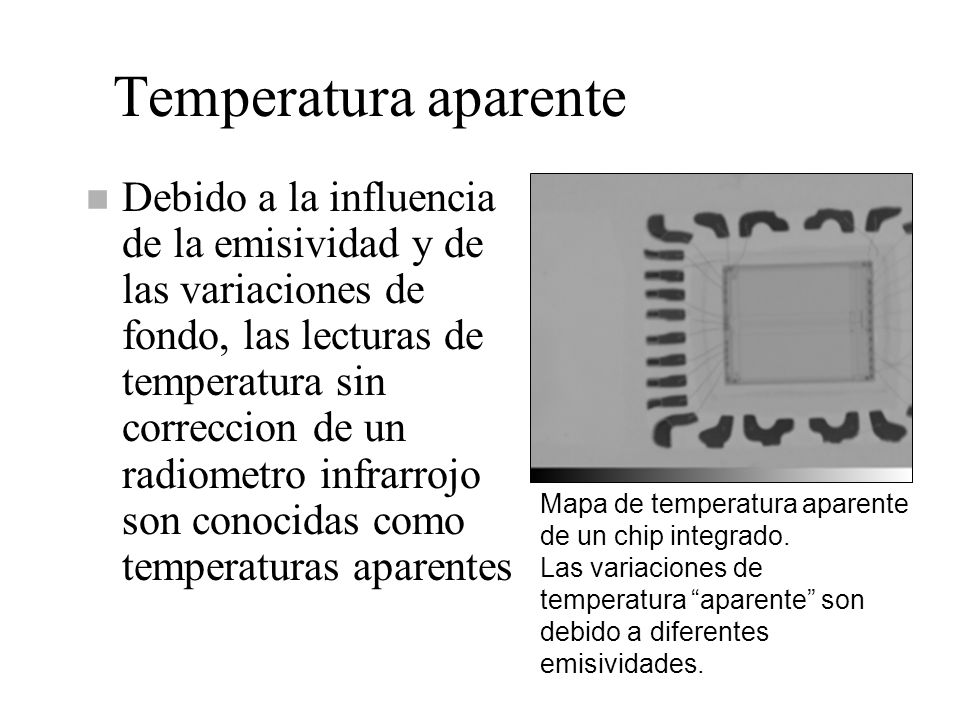

31 Temperatura aparente Debido a la influencia de la emisividad y de las variaciones de fondo, las lecturas de temperatura sin correccion de un radiometro infrarrojo son conocidas como temperaturas aparentes Mapa de temperatura aparente de un chip integrado. Las variaciones de temperatura “aparente” son debido a diferentes emisividades.

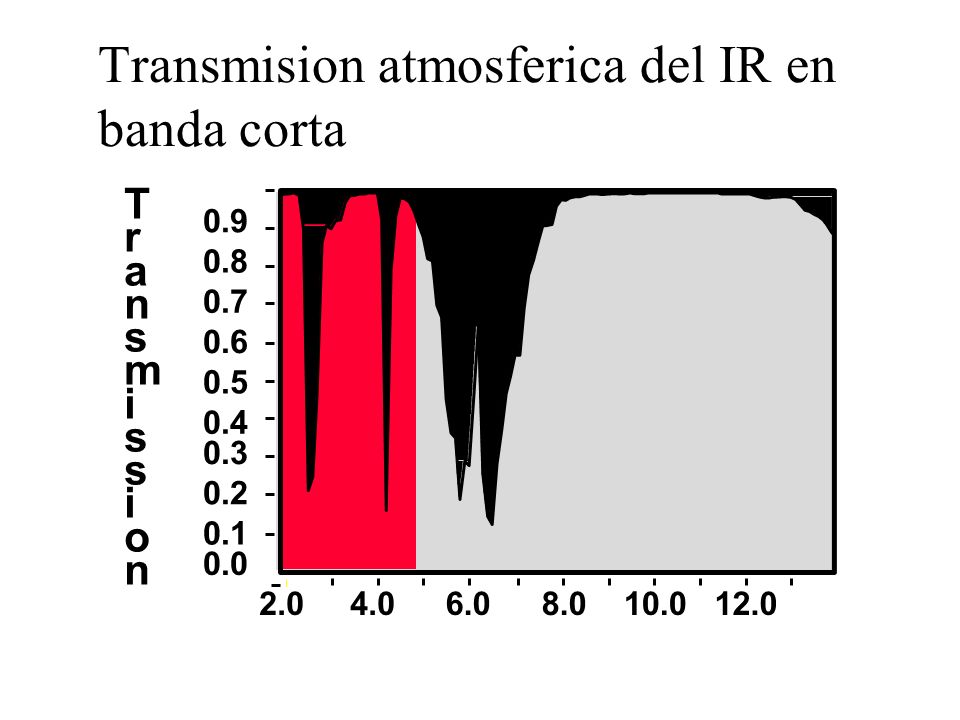

32 Transmision atmosferica del IR en banda corta
Transmission 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0.0 12.0 10.0 8.0 6.0 4.0 2.0

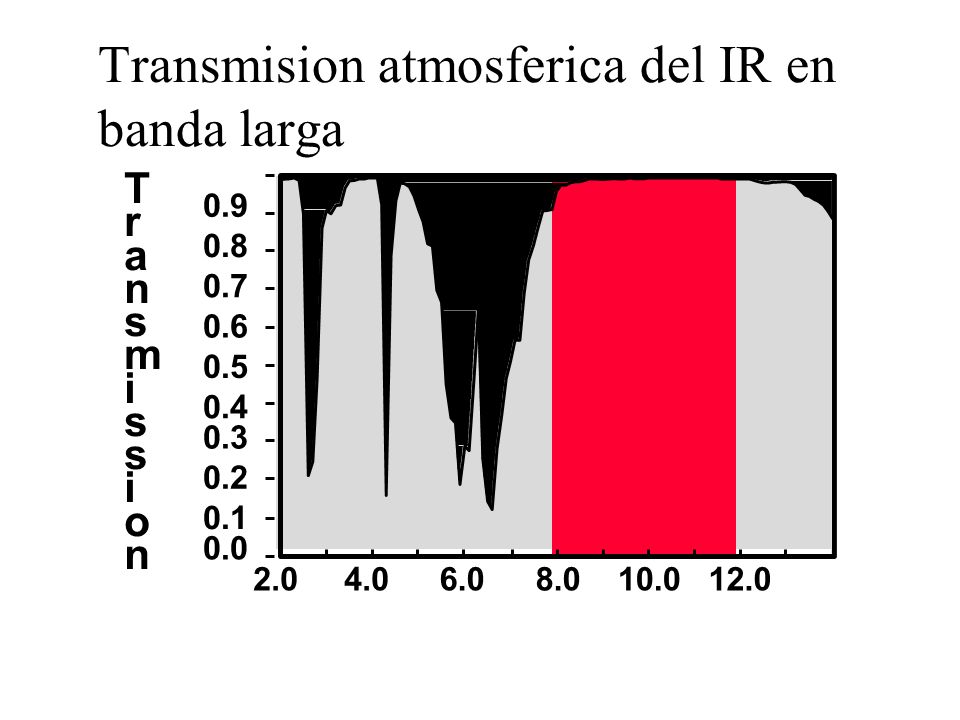

33 Transmision atmosferica del IR en banda larga
Transmission 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0.0 2.0 4.0 6.0 8.0 10.0 12.0

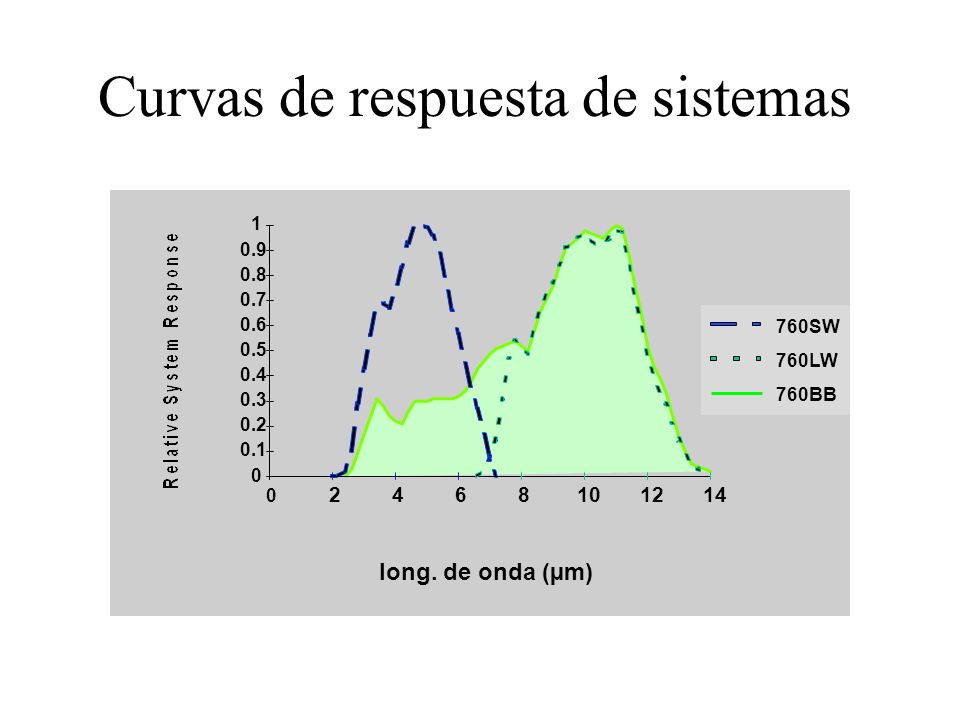

34 Curvas de respuesta de sistemas
1 0.9 0.8 0.7 0.6 760SW 760LW 760BB 0.5 0.4 0.3 0.2 0.1 2 4 6 8 10 12 14 long. de onda (µm)

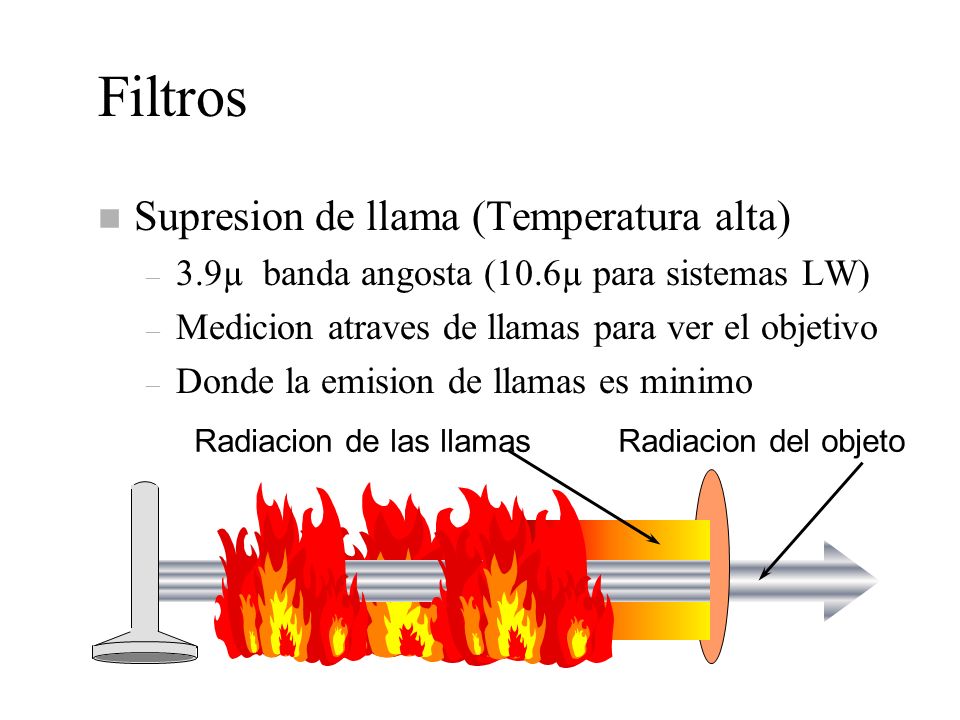

35 Filtros Supresion de llama (Temperatura alta)
3.9µ banda angosta (10.6µ para sistemas LW) Medicion atraves de llamas para ver el objetivo Donde la emision de llamas es minimo Radiacion de las llamas Radiacion del objeto

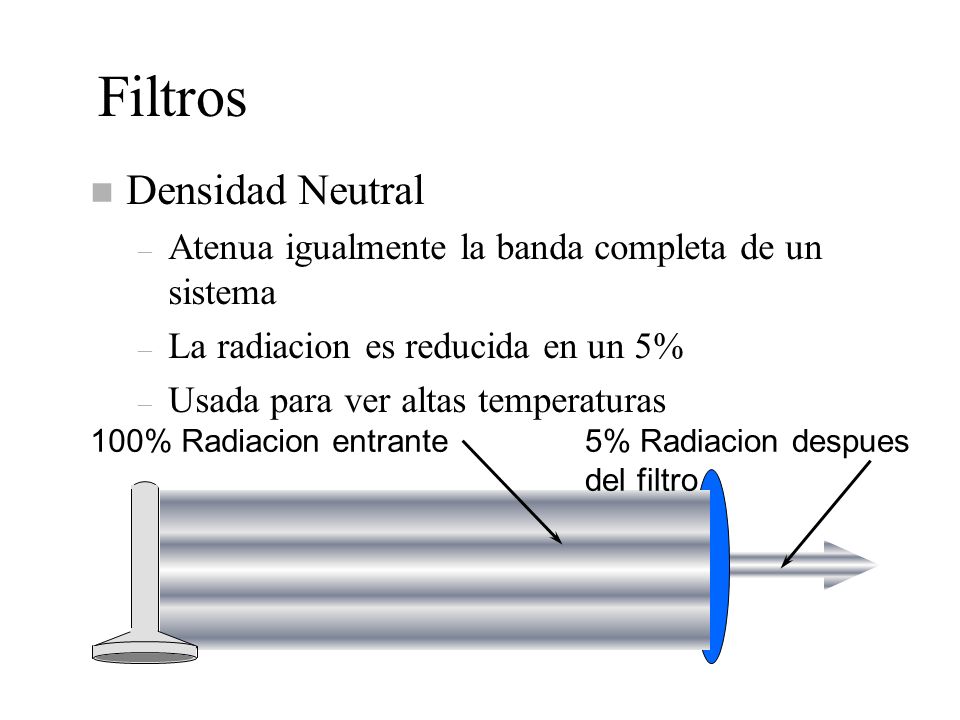

36 Filtros Densidad Neutral
Atenua igualmente la banda completa de un sistema La radiacion es reducida en un 5% Usada para ver altas temperaturas 100% Radiacion entrante 5% Radiacion despues del filtro

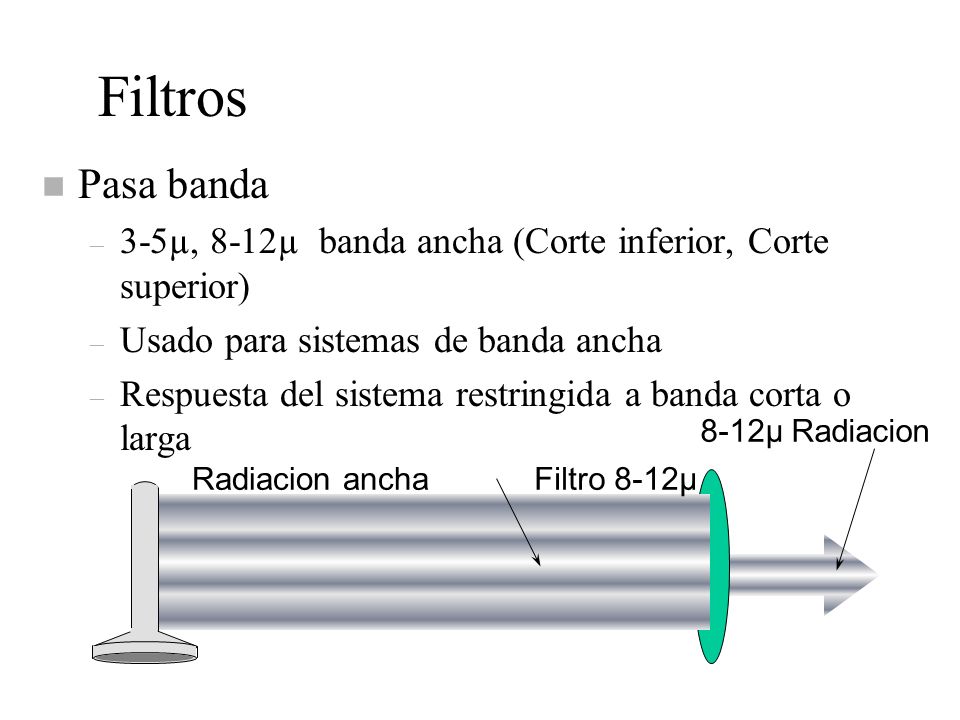

37 Filtros Pasa banda 3-5µ, 8-12µ banda ancha (Corte inferior, Corte superior) Usado para sistemas de banda ancha Respuesta del sistema restringida a banda corta o larga 8-12µ Radiacion Radiacion ancha Filtro 8-12µ

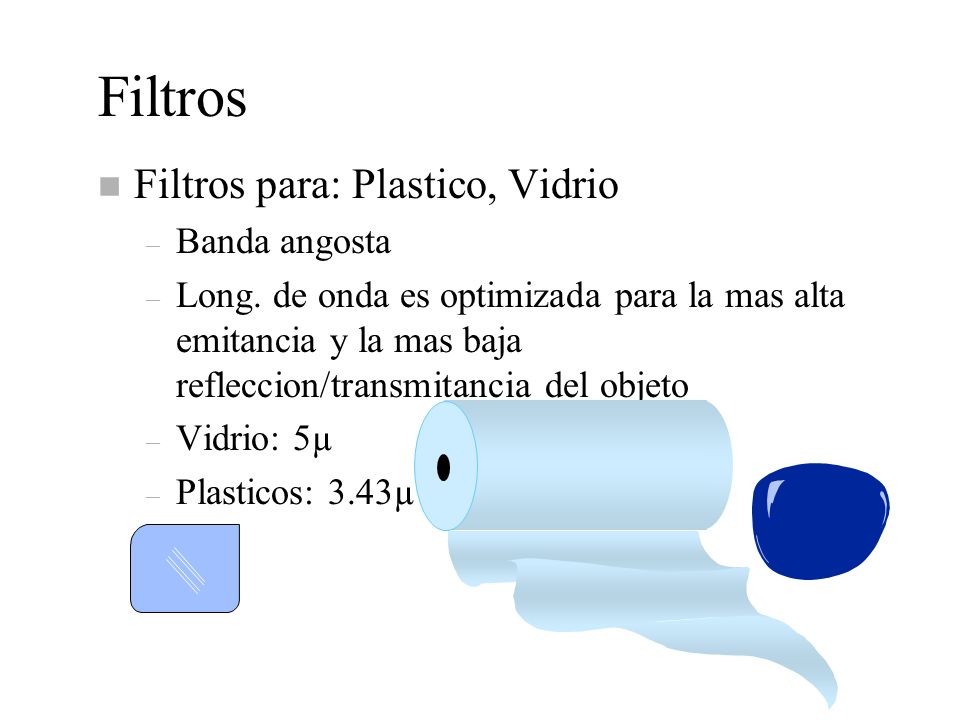

38 Filtros Filtros para: Plastico, Vidrio Banda angosta
Long. de onda es optimizada para la mas alta emitancia y la mas baja refleccion/transmitancia del objeto Vidrio: 5µ Plasticos: 3.43µ

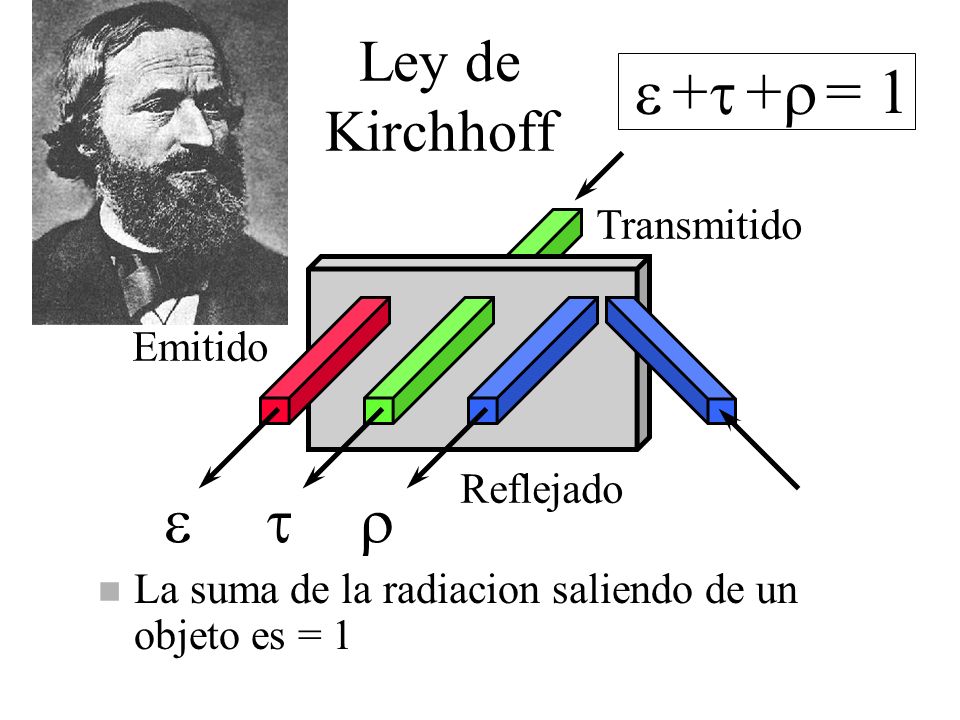

39 e + t r = 1 e t r Ley de Kirchhoff Transmitido Emitido Reflejado
La suma de la radiacion saliendo de un objeto es = 1

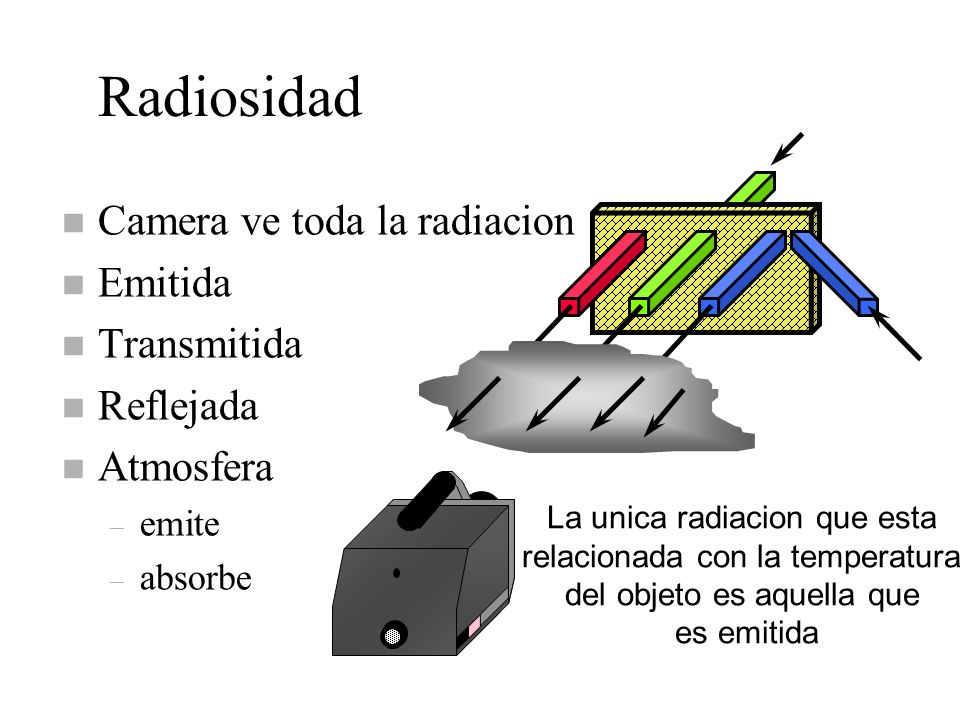

40 Radiosidad Camera ve toda la radiacion Emitida Transmitida Reflejada
Atmosfera emite absorbe La unica radiacion que esta relacionada con la temperatura del objeto es aquella que es emitida

41 Transmitancia t La Radiacion IR pasa atraves de un buen transmisor IR
La Transmitancia IR, o Transmisividad de un material es el porcentaje de radiacion IR que es transmitida atraves de el. Una buena ventana IR tendra una alta transmitancia, baja emitancia, baja reflectancia Para materiales opacos al infrarrojo t =0

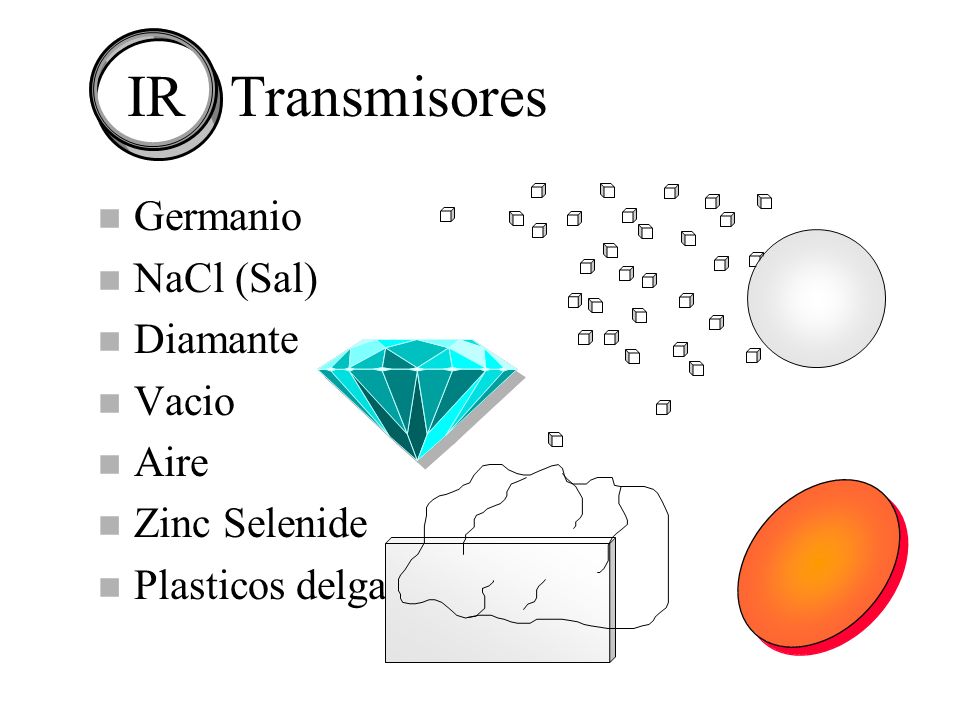

42 IR Transmisores Germanio NaCl (Sal) Diamante Vacio Aire Zinc Selenide
Plasticos delgados

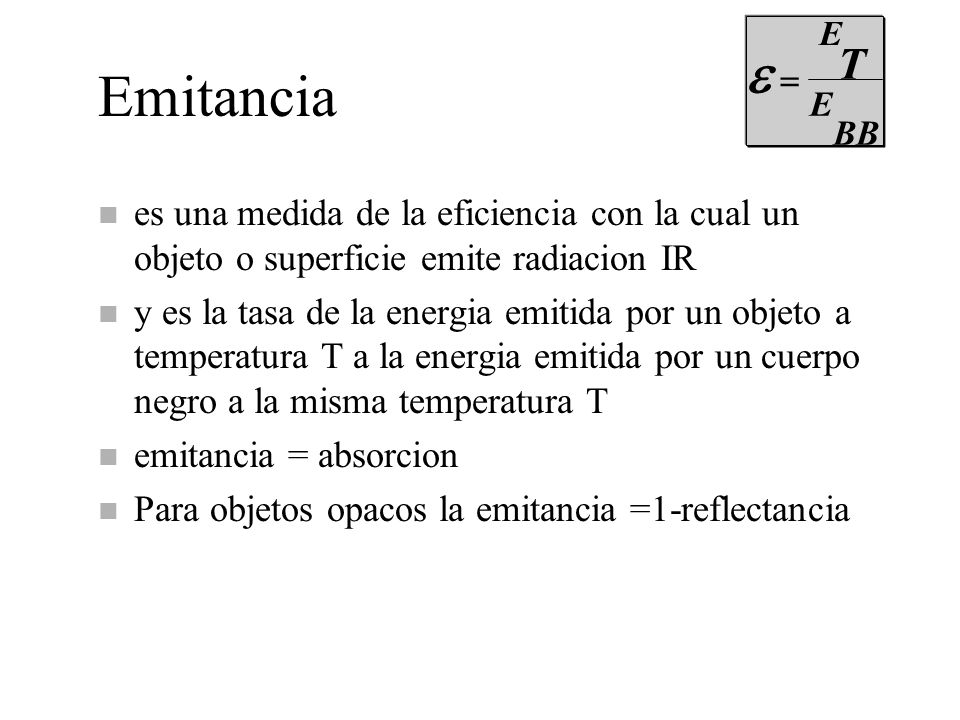

43 e = E BB T Emitancia es una medida de la eficiencia con la cual un objeto o superficie emite radiacion IR y es la tasa de la energia emitida por un objeto a temperatura T a la energia emitida por un cuerpo negro a la misma temperatura T emitancia = absorcion Para objetos opacos la emitancia =1-reflectancia

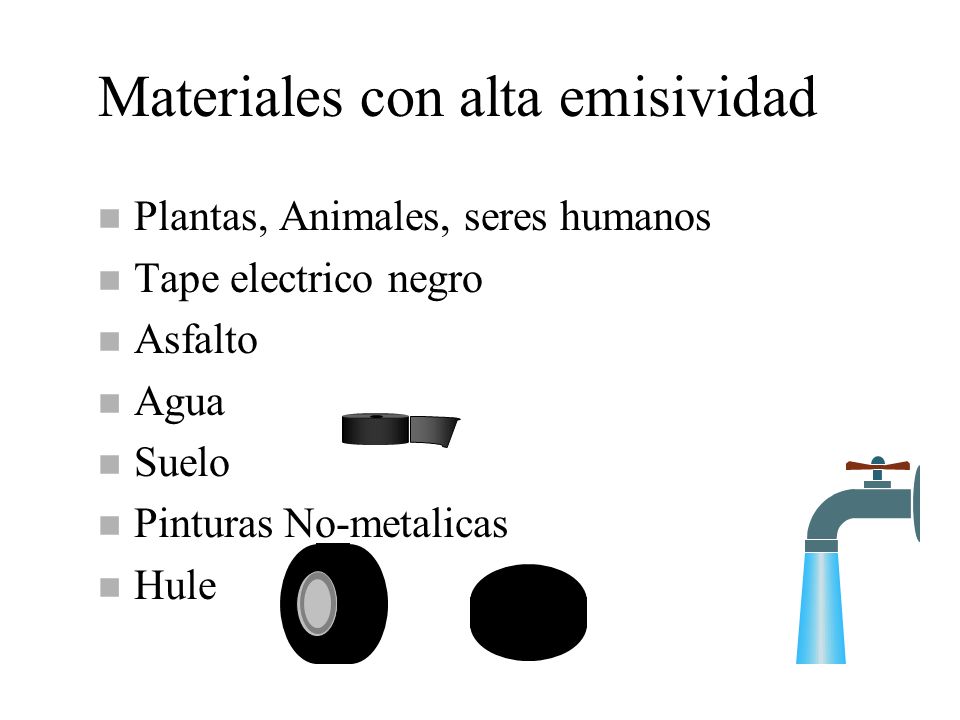

44 Materiales con alta emisividad
Plantas, Animales, seres humanos Tape electrico negro Asfalto Agua Suelo Pinturas No-metalicas Hule

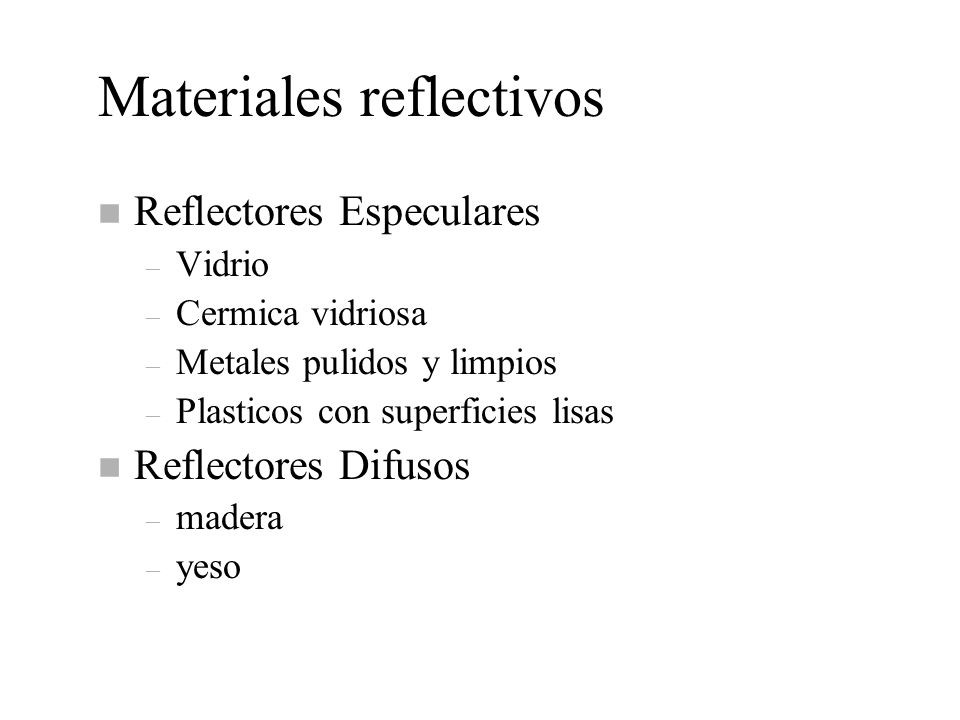

45 Materiales reflectivos
Reflectores Especulares Vidrio Cermica vidriosa Metales pulidos y limpios Plasticos con superficies lisas Reflectores Difusos madera yeso

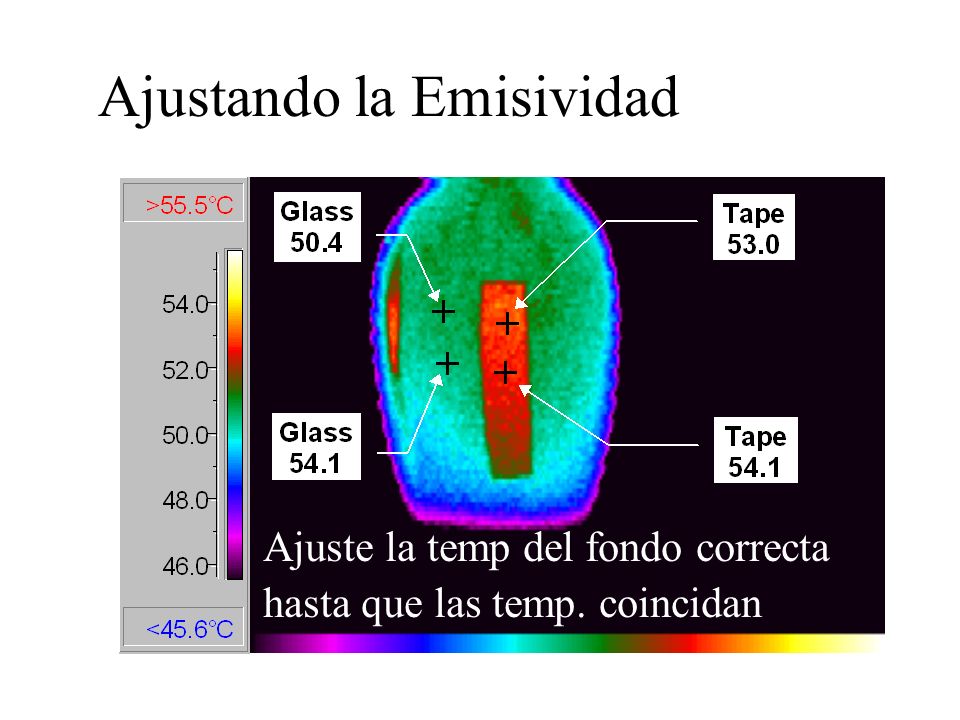

46 Ajustando la Emisividad
Ajuste la temp del fondo correcta hasta que las temp. coincidan

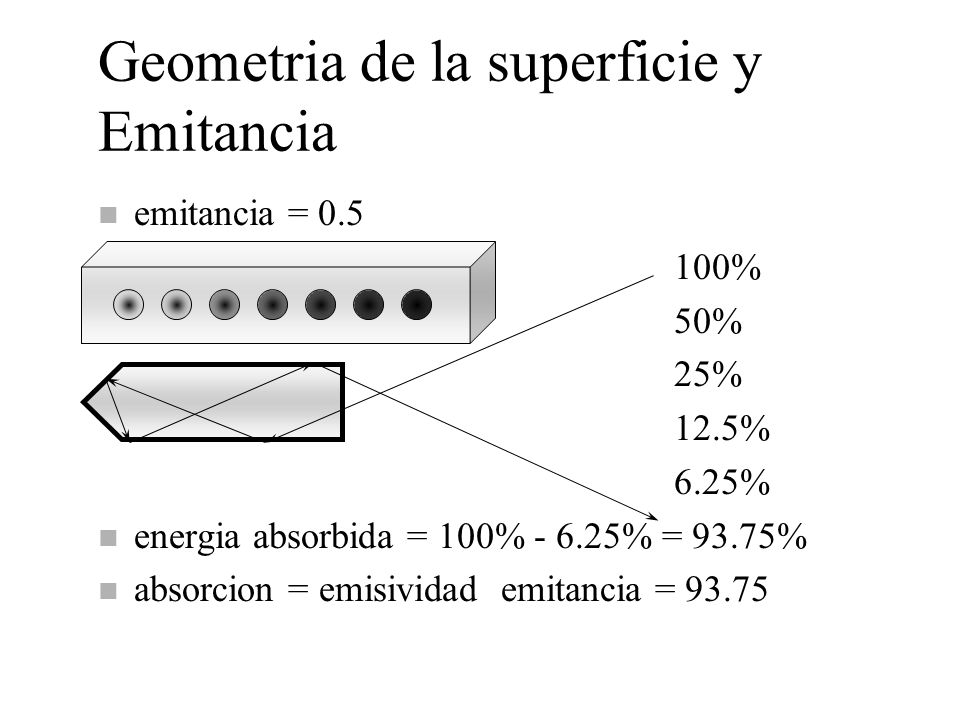

47 Geometria de la superficie y Emitancia
100% 50% 25% 12.5% 6.25% energia absorbida = 100% % = 93.75% absorcion = emisividad emitancia = 93.75

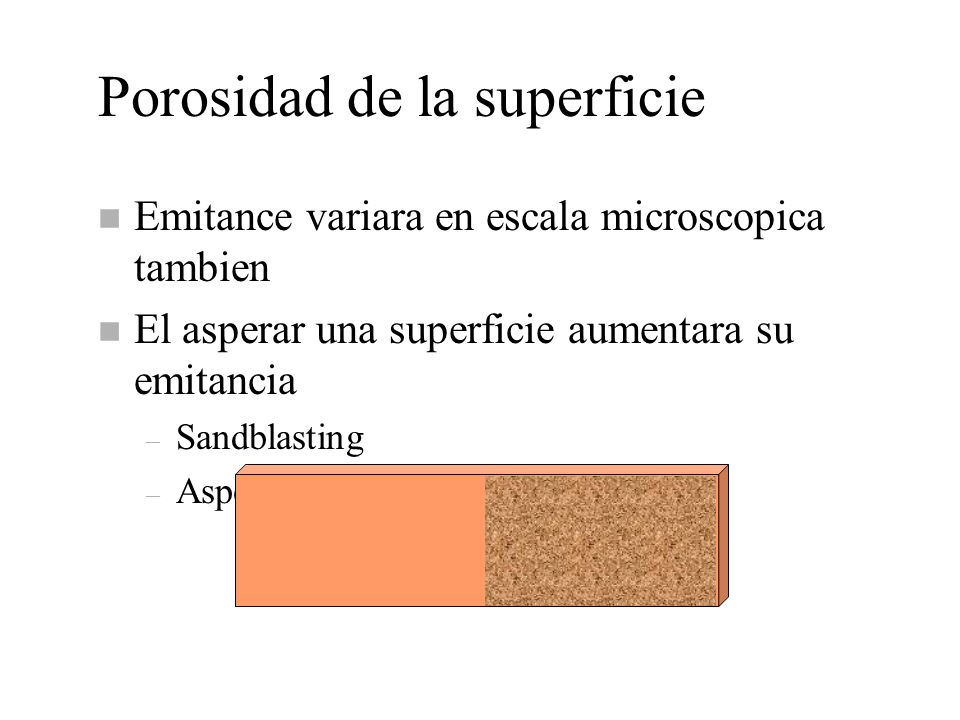

48 Porosidad de la superficie
Emitance variara en escala microscopica tambien El asperar una superficie aumentara su emitancia Sandblasting Asperar con papel de lija

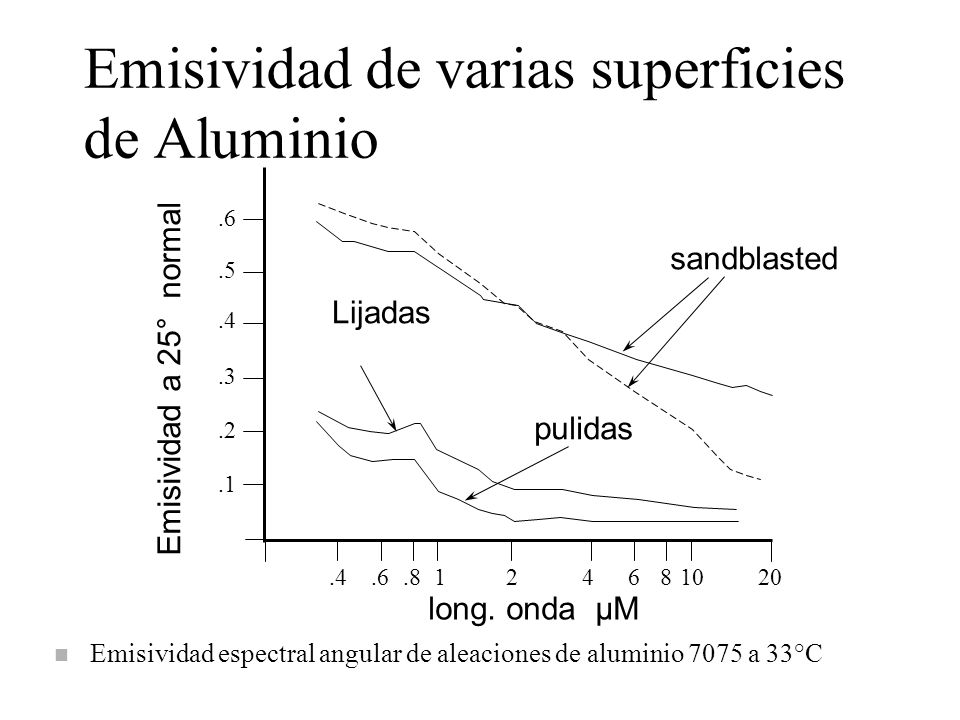

49 Emisividad de varias superficies de Aluminio
long. onda µM .6 .5 .4 .3 .2 .1 .8 1 2 4 6 8 10 20 Emisividad a 25° normal sandblasted pulidas Lijadas Emisividad espectral angular de aleaciones de aluminio 7075 a 33°C

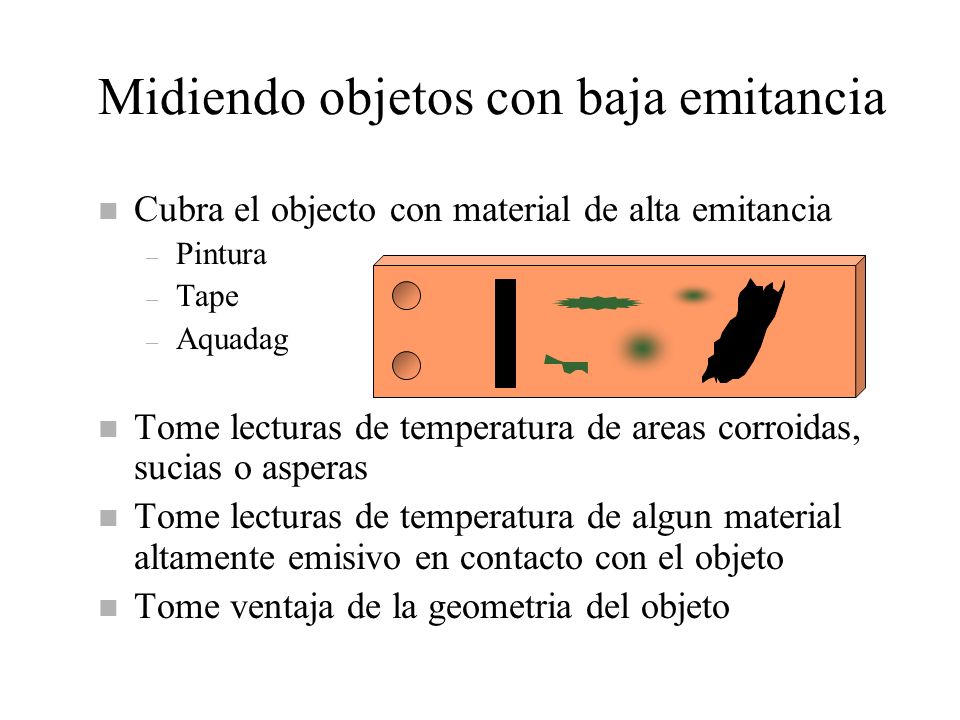

50 Midiendo objetos con baja emitancia
Cubra el objecto con material de alta emitancia Pintura Tape Aquadag Tome lecturas de temperatura de areas corroidas, sucias o asperas Tome lecturas de temperatura de algun material altamente emisivo en contacto con el objeto Tome ventaja de la geometria del objeto

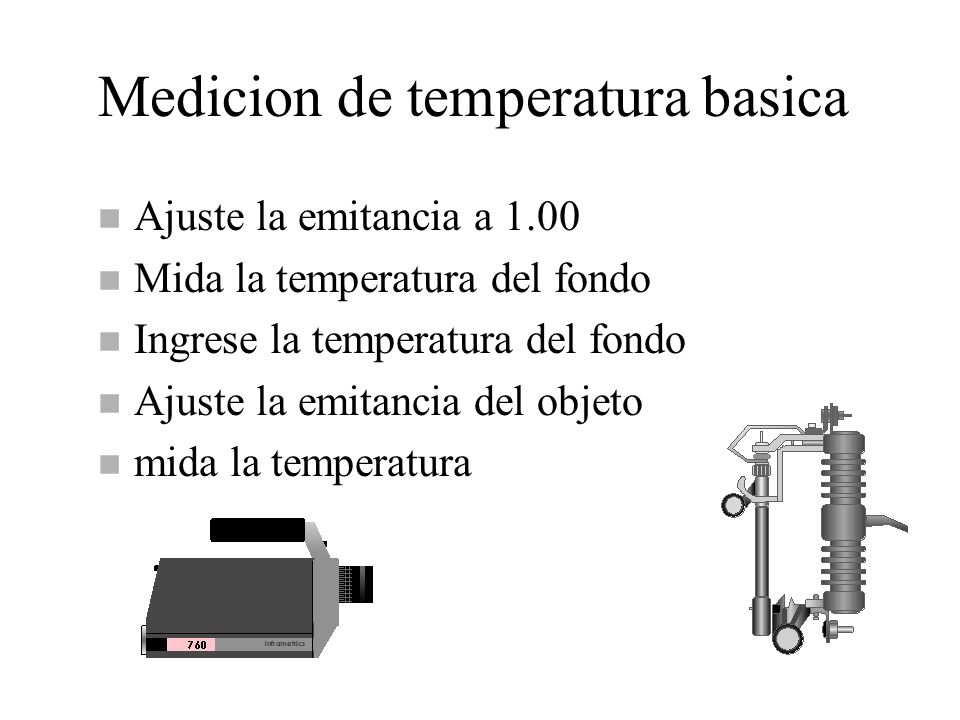

51 Medicion de temperatura basica
Ajuste la emitancia a 1.00 Mida la temperatura del fondo Ingrese la temperatura del fondo Ajuste la emitancia del objeto mida la temperatura

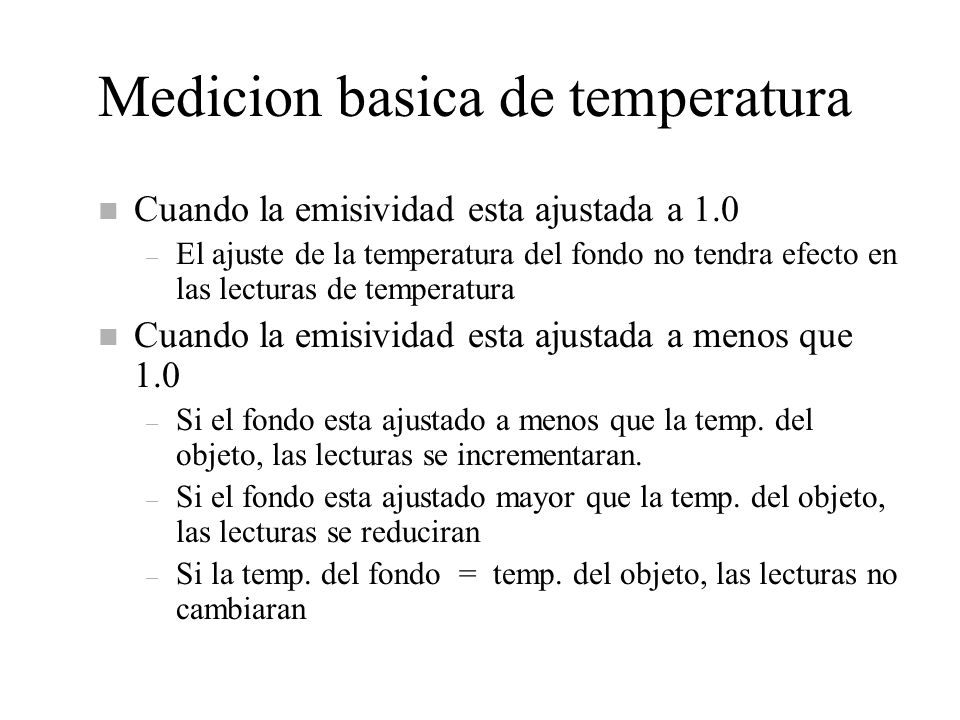

52 Medicion basica de temperatura
Cuando la emisividad esta ajustada a 1.0 El ajuste de la temperatura del fondo no tendra efecto en las lecturas de temperatura Cuando la emisividad esta ajustada a menos que 1.0 Si el fondo esta ajustado a menos que la temp. del objeto, las lecturas se incrementaran. Si el fondo esta ajustado mayor que la temp. del objeto, las lecturas se reduciran Si la temp. del fondo = temp. del objeto, las lecturas no cambiaran

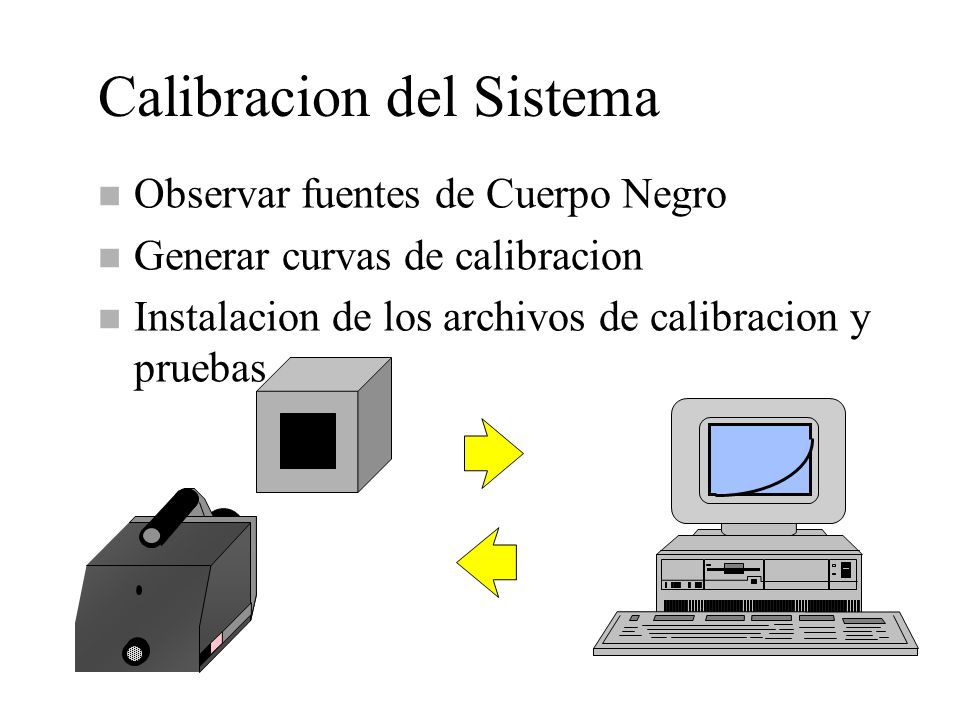

53 Calibracion del Sistema
Observar fuentes de Cuerpo Negro Generar curvas de calibracion Instalacion de los archivos de calibracion y pruebas

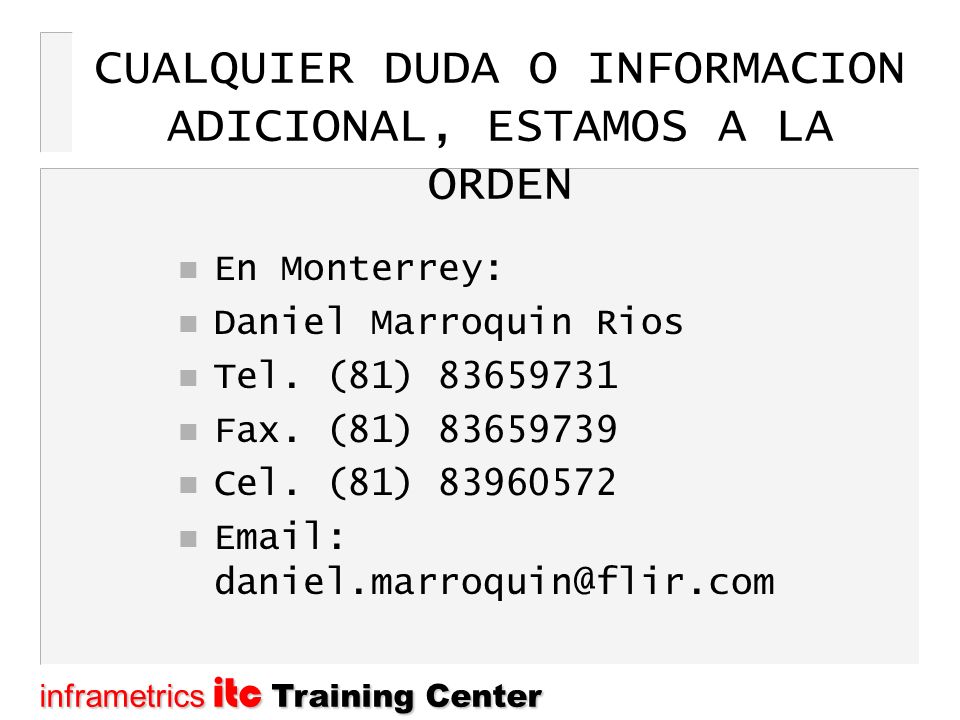

54 CUALQUIER DUDA O INFORMACION ADICIONAL, ESTAMOS A LA ORDEN
