CAPÍTULO 7 Compresibilidad

2 Compresibilidad Efectiva de la Formación
Caracterización Física de los Yacimientos Compresibilidad Efectiva de la Formación Compresibilidad: Cambio de volumen por unidad de volumen inicial causado por variación de presión (A T constante). En una roca con fluido a presión p y presión de sobrecarga ps, la matriz está a: pm = ps - p Al bajar p se produce: - Compactación (reducción del volumen de la roca). - Aumento del volumen de los granos. - Reducción del volumen poroso, porosidad y permeabilidad.

3 Compresibilidad Efectiva de la Formación (cont)
Caracterización Física de los Yacimientos Compresibilidad Efectiva de la Formación (cont)

4 Caracterización Física de los Yacimientos
Curva de porosidad / esfuerzo de una roca mostrando las regiones: Elástica, de Colapso de Poros y Compactada ESFUERZO REGION ELASTICA CARGA DESCARGA REGION DE COLAPSO DE POROS COMPACTADA P O R S I D A

5 Deformaciones Elásticas e Inelásticas

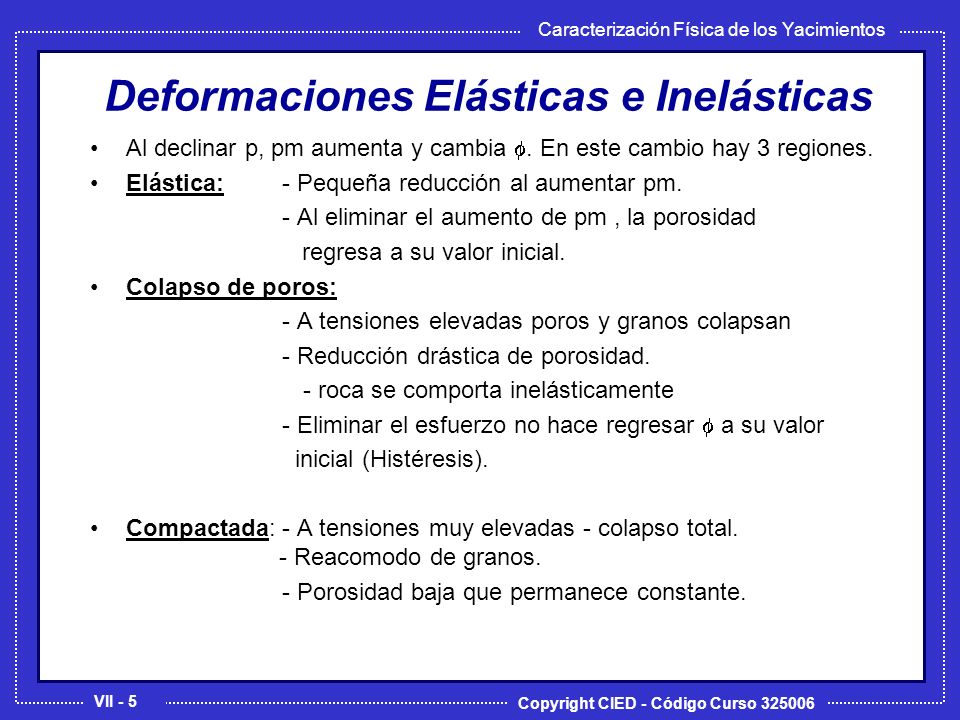

Caracterización Física de los Yacimientos Deformaciones Elásticas e Inelásticas Al declinar p, pm aumenta y cambia . En este cambio hay 3 regiones. Elástica: - Pequeña reducción al aumentar pm. - Al eliminar el aumento de pm , la porosidad regresa a su valor inicial. Colapso de poros: - A tensiones elevadas poros y granos colapsan - Reducción drástica de porosidad. - roca se comporta inelásticamente - Eliminar el esfuerzo no hace regresar  a su valor inicial (Histéresis). Compactada: - A tensiones muy elevadas - colapso total Reacomodo de granos. - Porosidad baja que permanece constante.

6 Caracterización Física de los Yacimientos

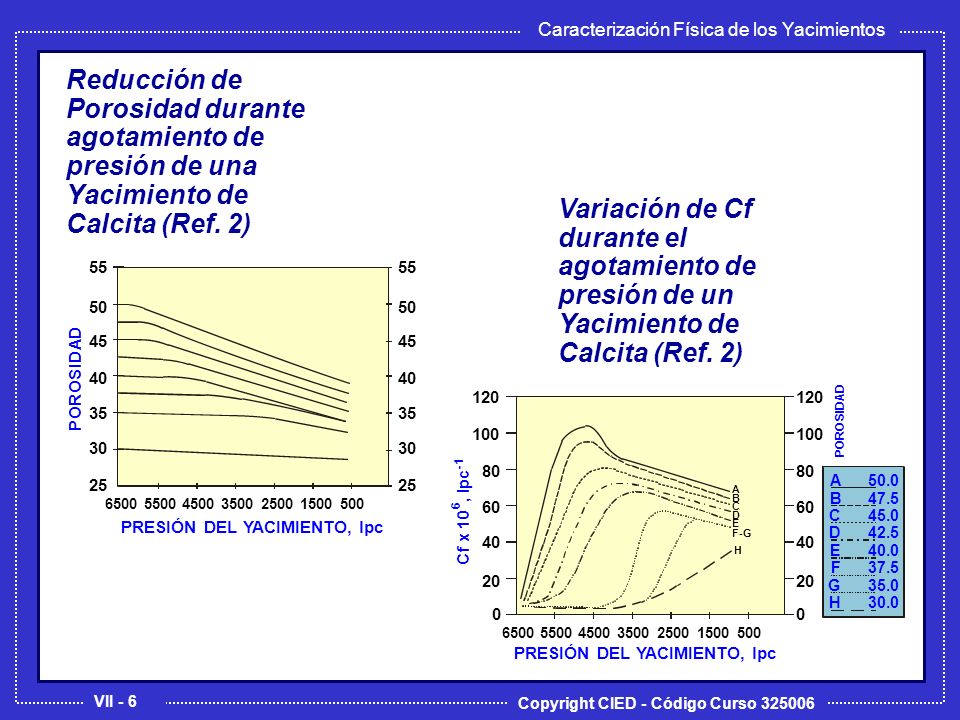

Reducción de Porosidad durante agotamiento de presión de una Yacimiento de Calcita (Ref. 2) Variación de Cf durante el agotamiento de presión de un Yacimiento de Calcita (Ref. 2) PRESIÓN DEL YACIMIENTO, lpc 55 50 45 40 35 30 25 6500 5500 4500 3500 2500 1500 500 P O R S I D A PRESIÓN DEL YACIMIENTO, lpc 120 100 80 60 C f x 1 , l p c 6 - 40 20 P O R S I D A 6500 5500 4500 3500 2500 1500 500 B E F G H 50.0 47.5 45.0 42.5 40.0 37.5 35.0 30.0 F-G

7 Determinación de Cf En laboratorios por medio de celda triaxial.
Caracterización Física de los Yacimientos Determinación de Cf En laboratorios por medio de celda triaxial. Correlaciones: Hall: arena compactadas y calizas. Newman: arenas consolidadas, calizas, arenas semiconsolidadas, arenas no consolidadas.

8 Cf vs. O Correlación de Hall (Ref. 8)

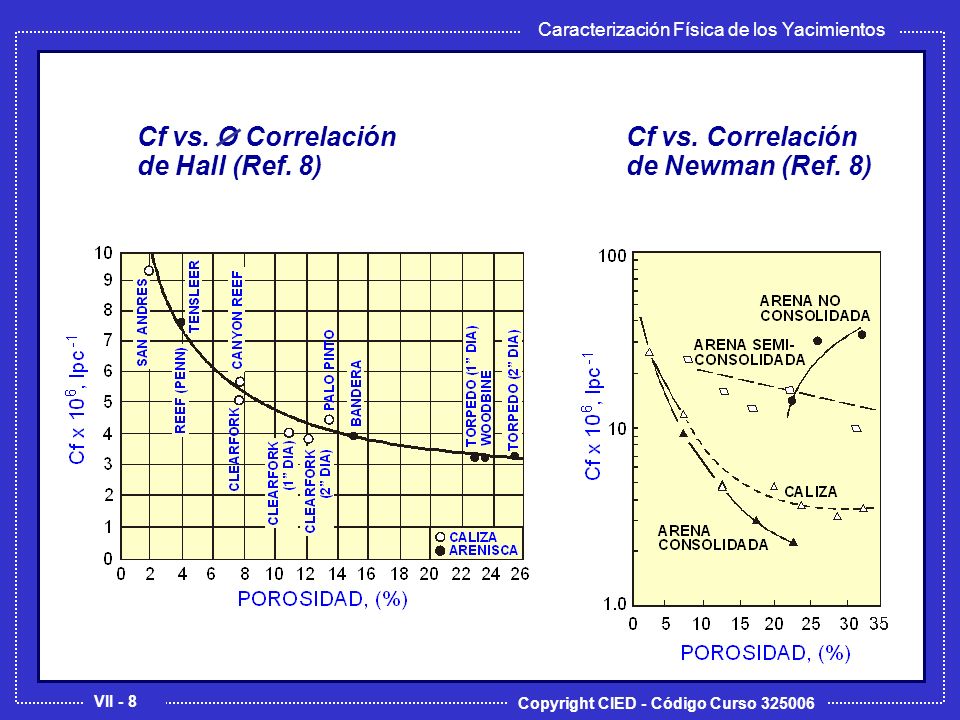

Caracterización Física de los Yacimientos Cf vs. O Correlación de Hall (Ref. 8) Cf vs. Correlación de Newman (Ref. 8)

9 Efecto de la profundidad de enterramiento sobre la porosidad (Ref. 6)

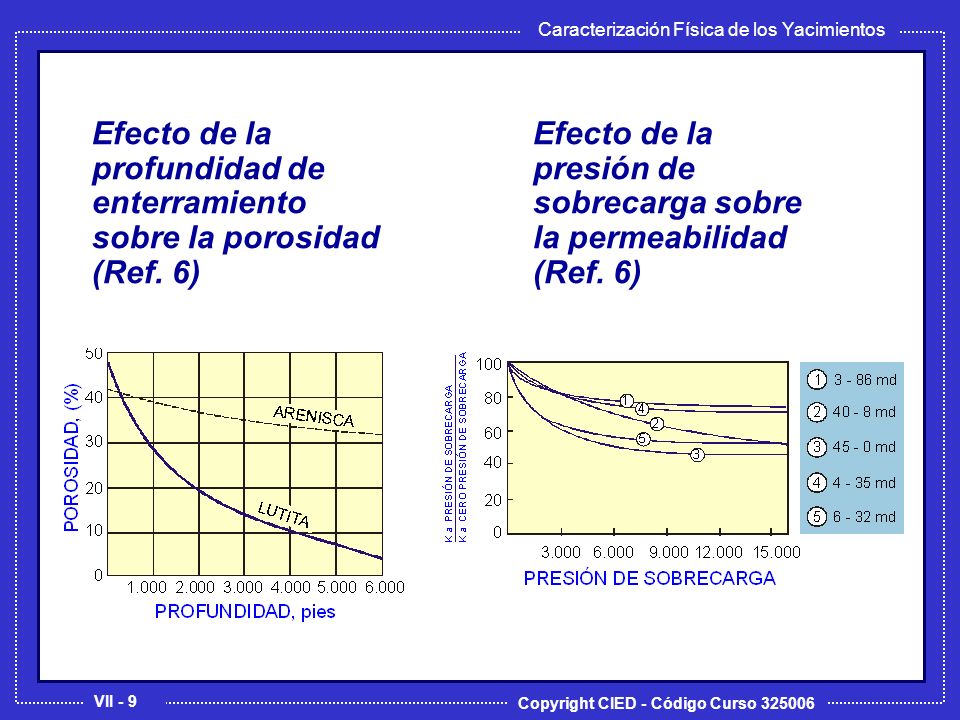

Caracterización Física de los Yacimientos Efecto de la profundidad de enterramiento sobre la porosidad (Ref. 6) Efecto de la presión de sobrecarga sobre la permeabilidad (Ref. 6)

10 Caracterización Física de los Yacimientos

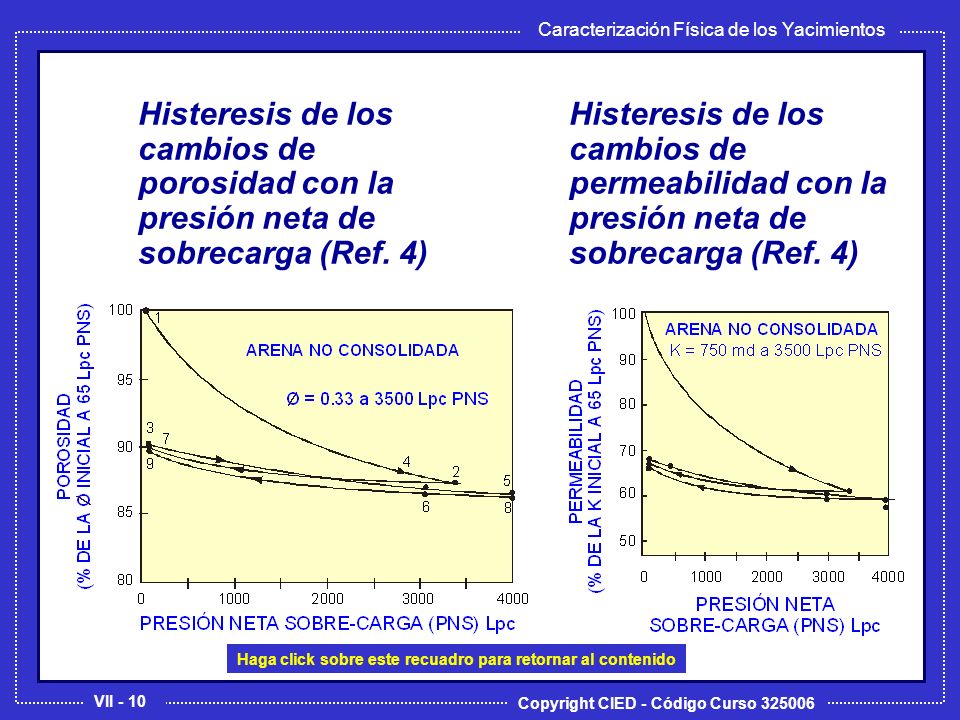

Histeresis de los cambios de porosidad con la presión neta de sobrecarga (Ref. 4) Histeresis de los cambios de permeabilidad con la presión neta de sobrecarga (Ref. 4) Haga click sobre este recuadro para retornar al contenido
