GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS Asier García García Ivan Colmenero Raya Jero Jimenez Irigoyen Laura Felipe Vega Maite García.

Presentaciones similares


Presentación del tema: "GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS Asier García García Ivan Colmenero Raya Jero Jimenez Irigoyen Laura Felipe Vega Maite García."— Transcripción de la presentación:

1 GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS Asier García García Ivan Colmenero Raya Jero Jimenez Irigoyen Laura Felipe Vega Maite García Sánchez Miguel Ventura García

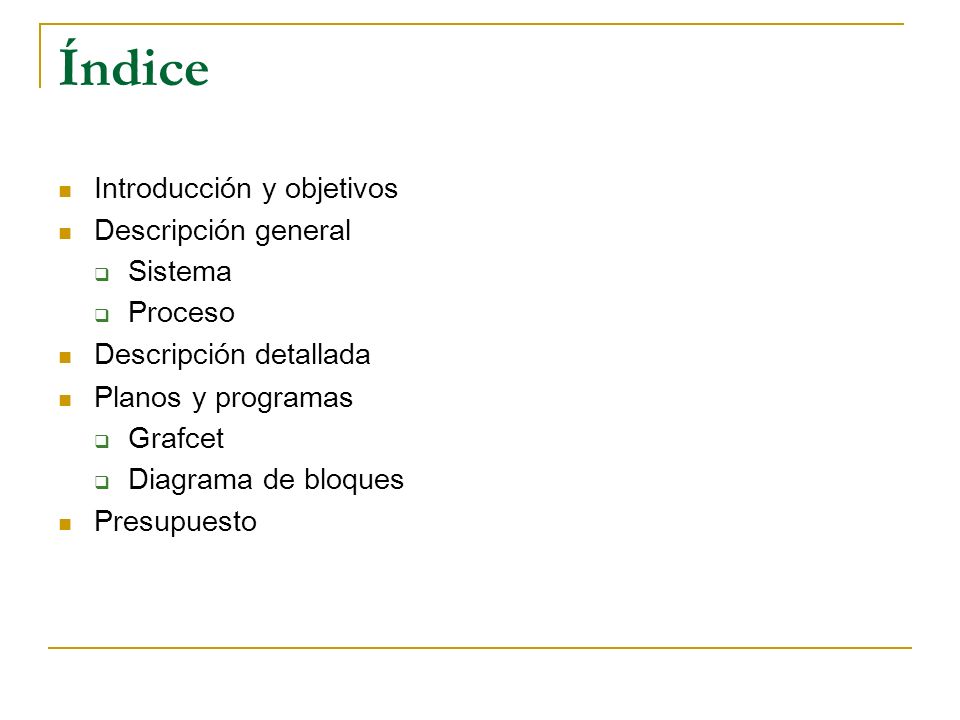

2 Índice Introducción y objetivos Descripción general  Sistema  Proceso Descripción detallada Planos y programas  Grafcet  Diagrama de bloques Presupuesto

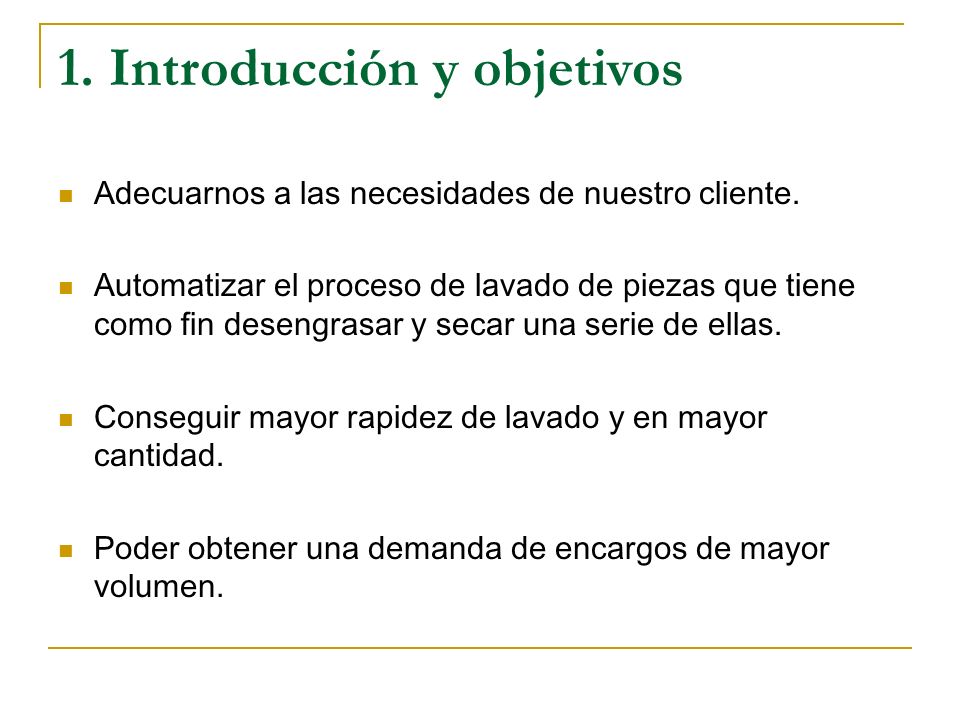

3 1. Introducción y objetivos Adecuarnos a las necesidades de nuestro cliente. Automatizar el proceso de lavado de piezas que tiene como fin desengrasar y secar una serie de ellas. Conseguir mayor rapidez de lavado y en mayor cantidad. Poder obtener una demanda de encargos de mayor volumen.

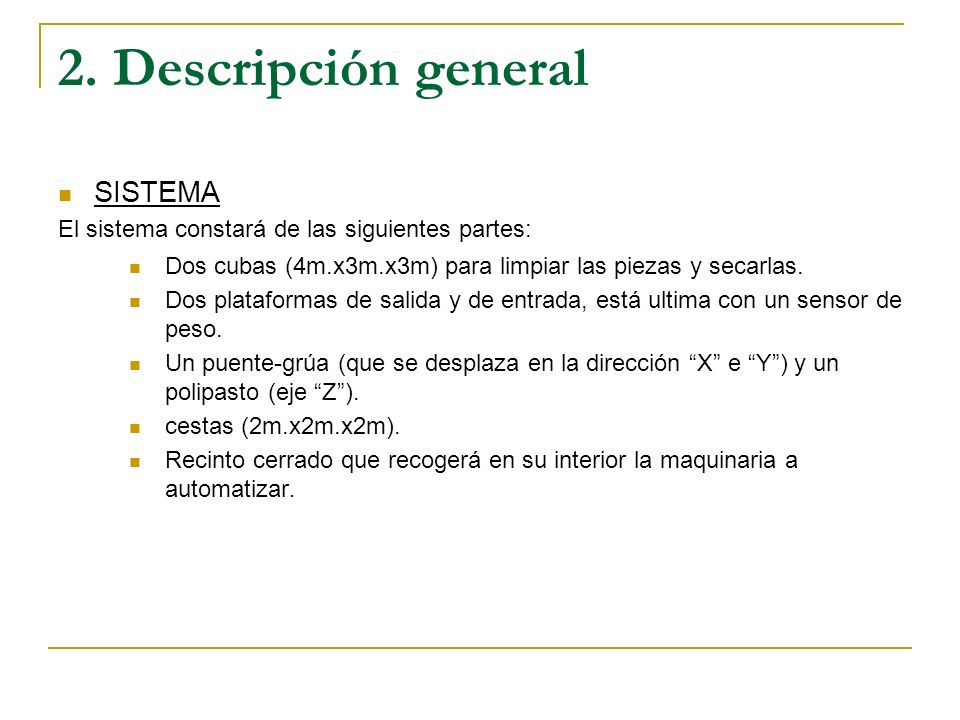

4 2. Descripción general SISTEMA El sistema constará de las siguientes partes: Dos cubas (4m.x3m.x3m) para limpiar las piezas y secarlas. Dos plataformas de salida y de entrada, está ultima con un sensor de peso. Un puente-grúa (que se desplaza en la dirección “X” e “Y”) y un polipasto (eje “Z”). cestas (2m.x2m.x2m). Recinto cerrado que recogerá en su interior la maquinaria a automatizar.

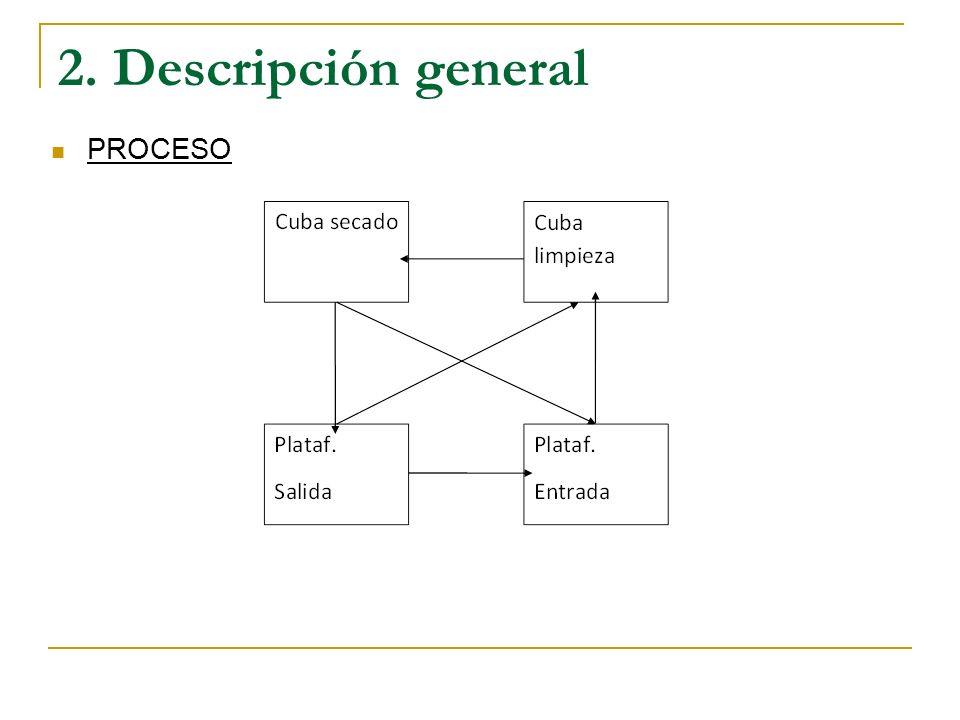

5 2. Descripción general PROCESO

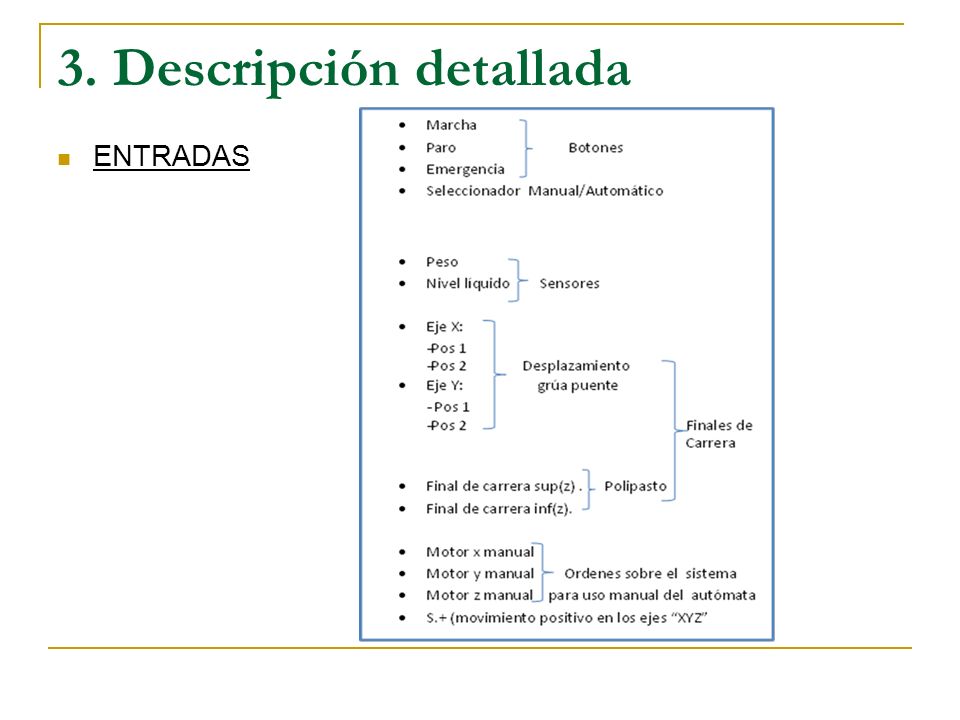

6 3. Descripción detallada ENTRADAS

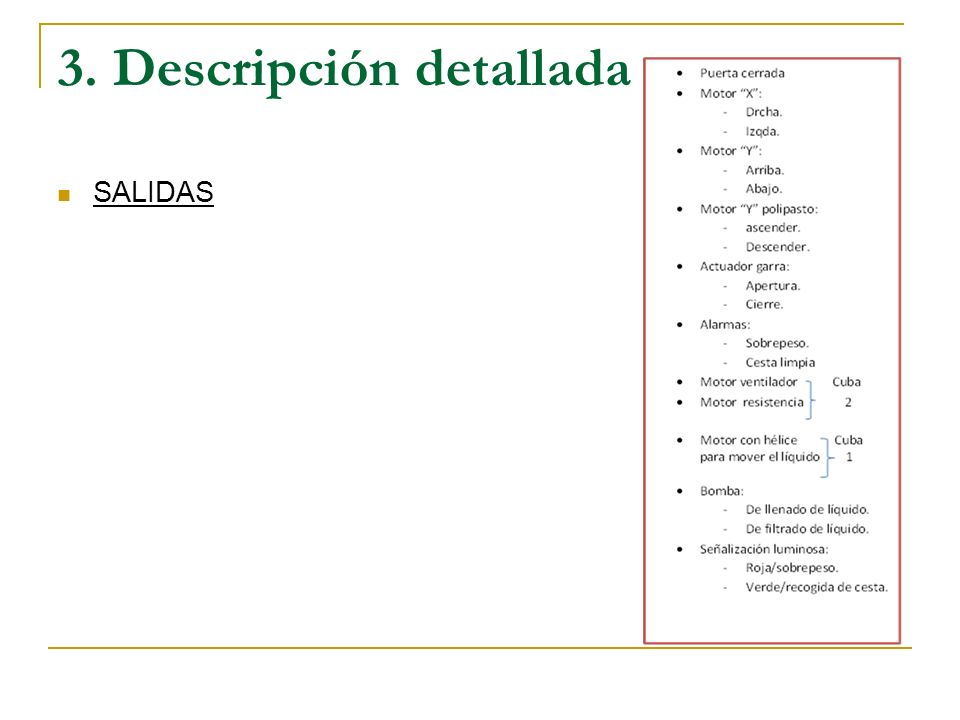

7 3. Descripción detallada SALIDAS

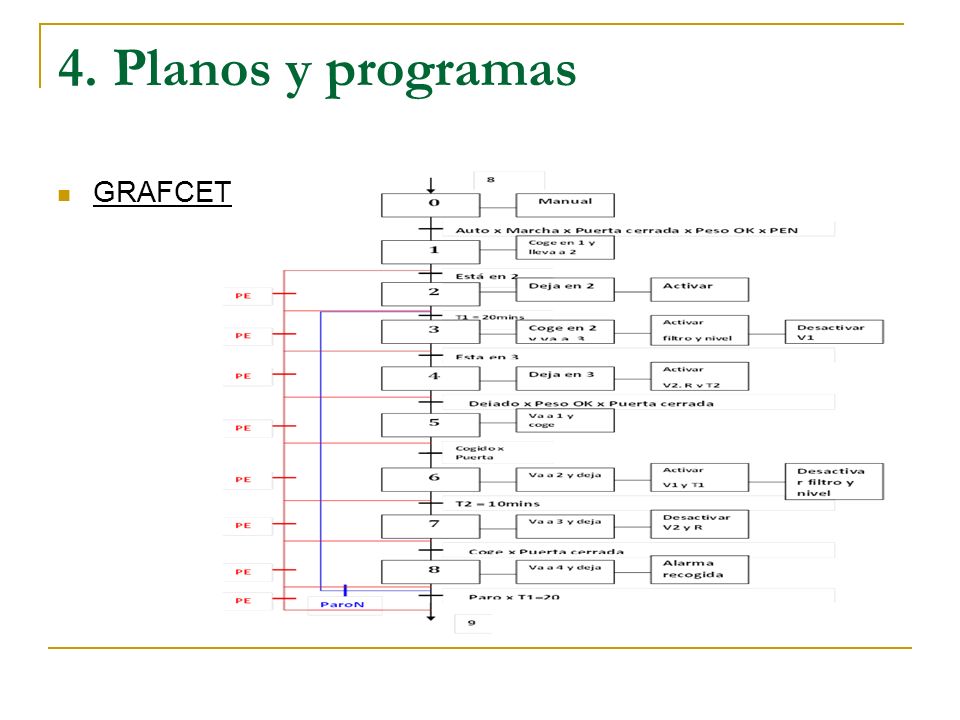

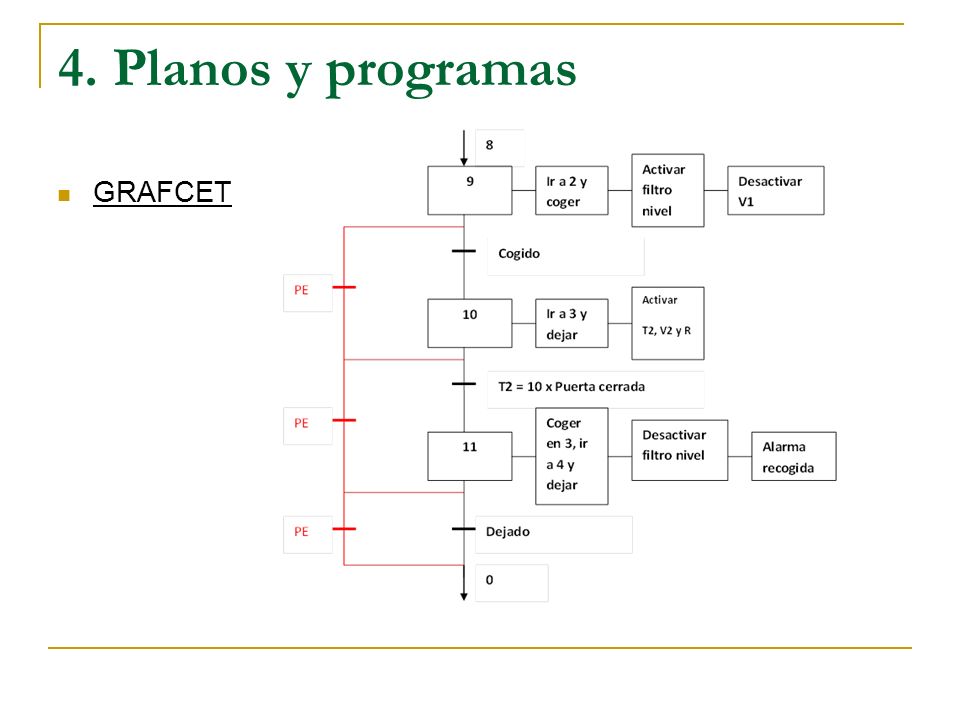

8 4. Planos y programas GRAFCET

9 4. Planos y programas GRAFCET

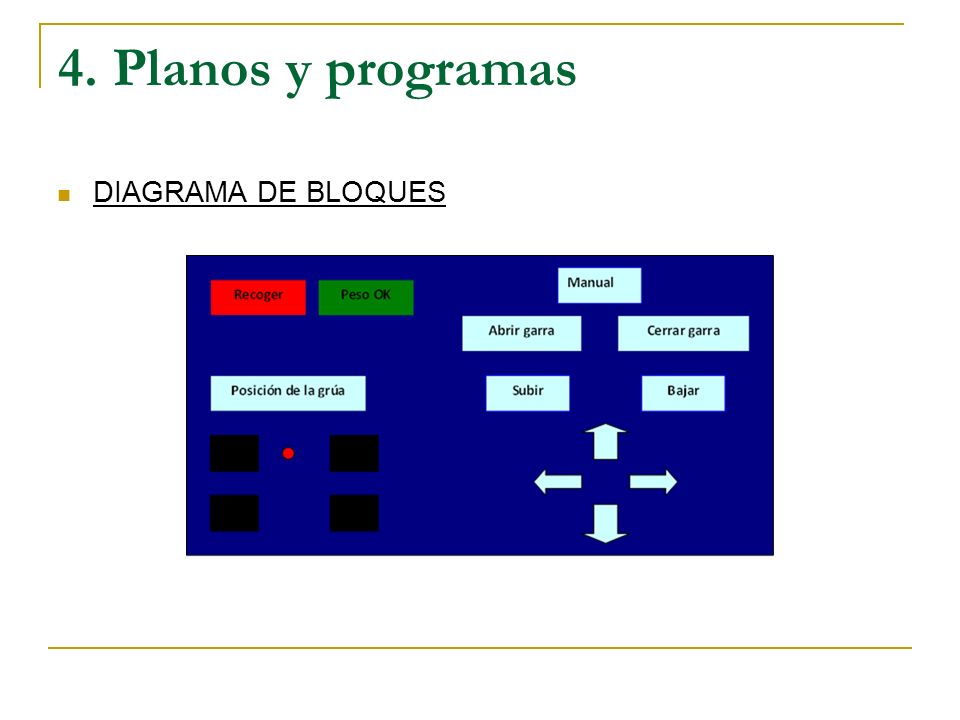

10 4. Planos y programas DIAGRAMA DE BLOQUES

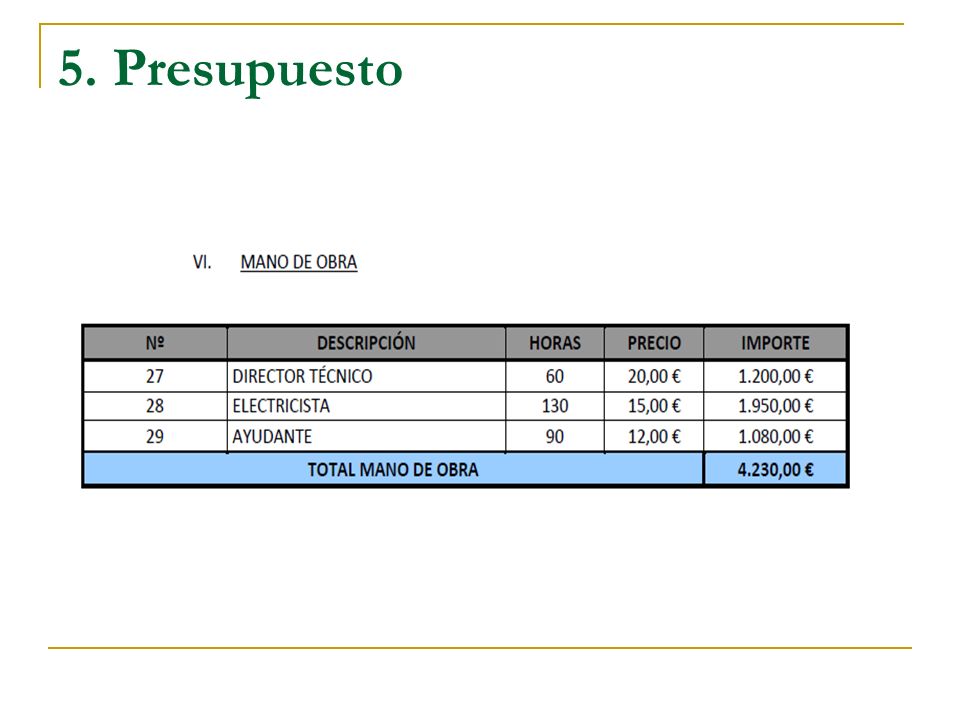

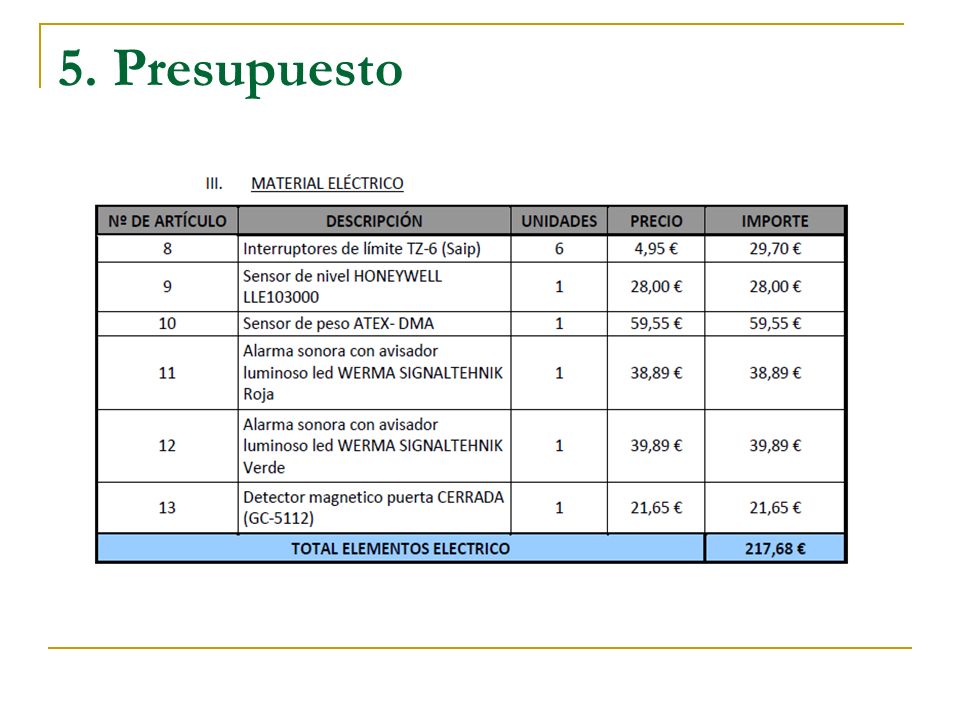

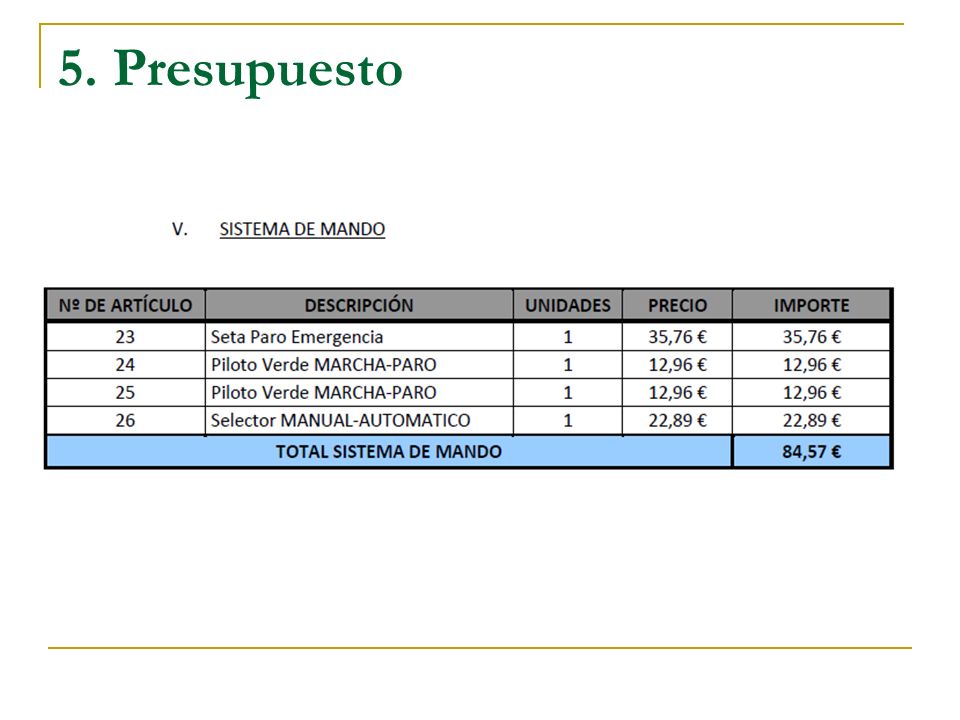

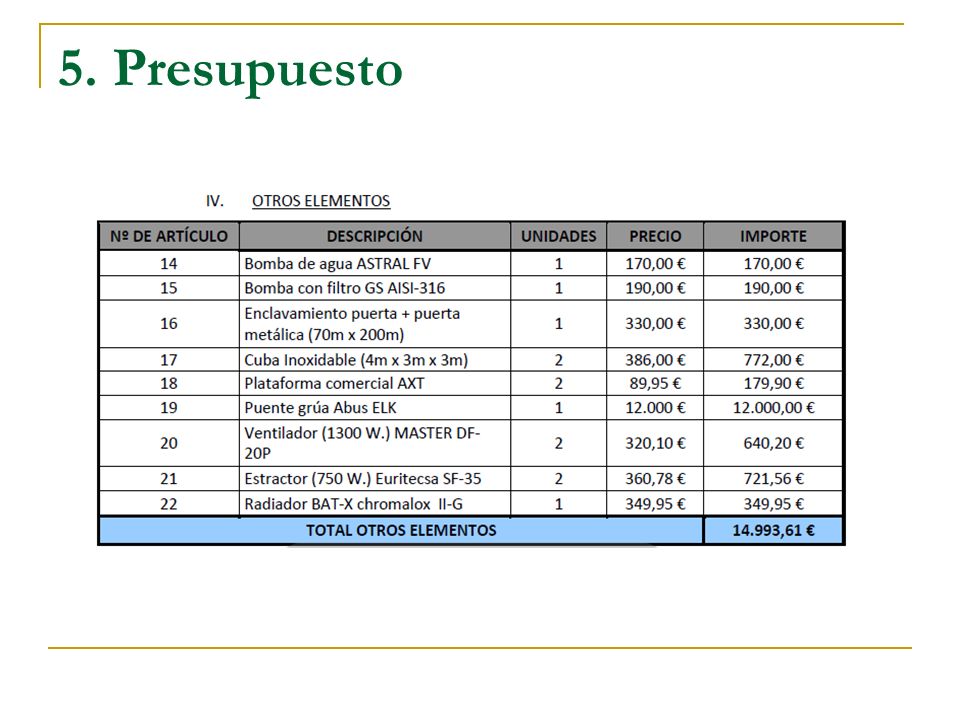

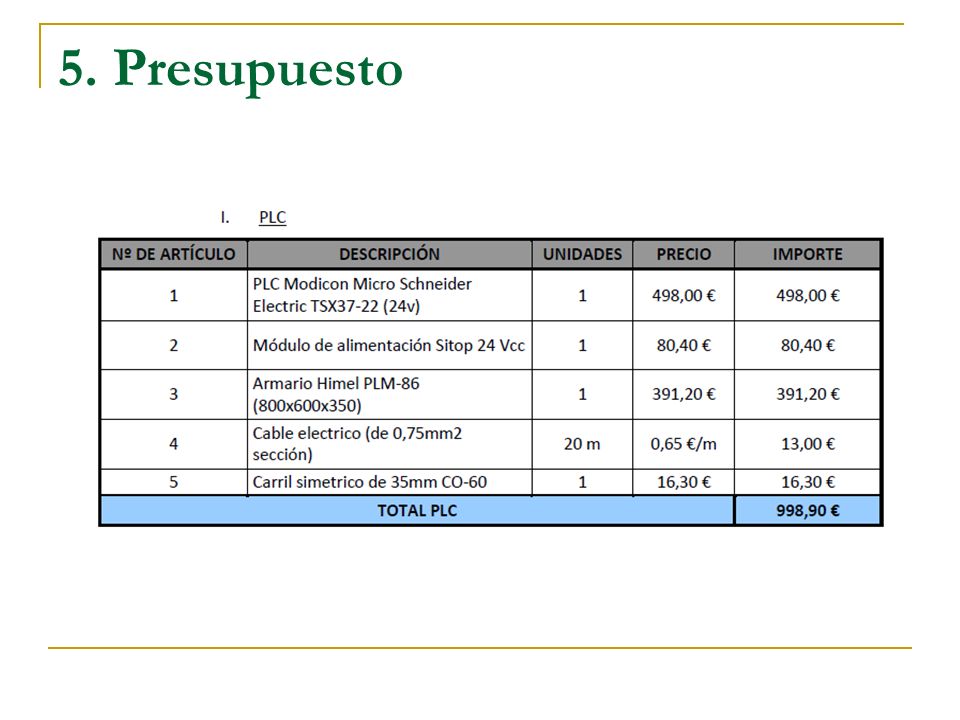

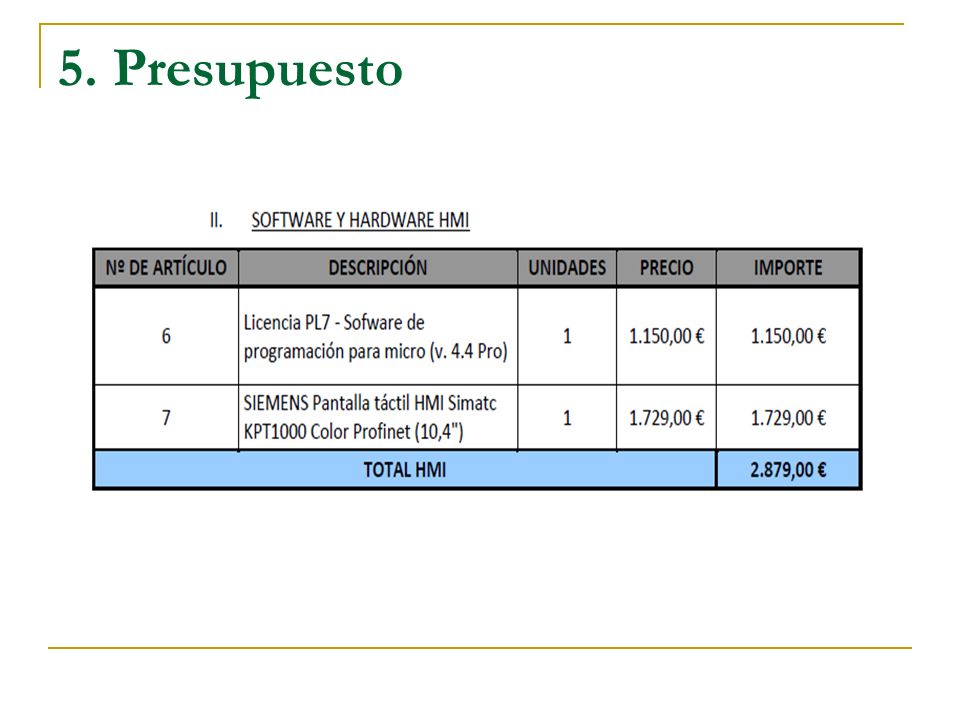

11 5. Presupuesto

12

13

14

15

16

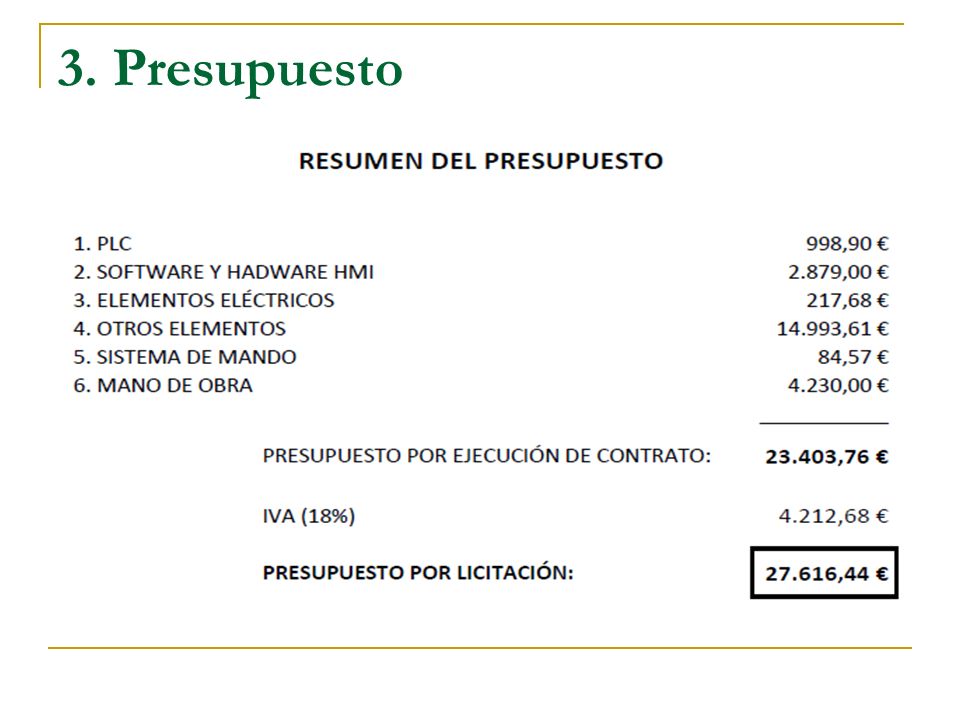

17 3. Presupuesto

18
