Presentación del tema: "Modelo OSI."— Transcripción de la presentación:

1 Modelo OSI

2 Modelo ISO En 1978, International Standards Organization (ISO) introdujo el modelo ISO para sistemas abiertos de interconexión (OSI) como un primer paso hacia la estandarización internacional de los diversos protocolos necesarios para la comunicación de red. MODELO OSI: fue desarrollado en 1984 por la organización estándares ISO, el cual se trata de una federación global de organización representando a aproximadamente 130 países.

3 Modelo de Referencia OSI
Este modelo especifica: FUNCIONES SERVICIOS PROTOCOLOS Para la interconexión de las redes. Para facilitar estos elementos se establecen unos elementos: LAS CAPAS

4 ¿Qué son las Capas? La función básica de las capas es:
Comunicarse con su capa superior Recibir datos de su capa inferior Facilitar la implementación del modelo Las capas se comunican entre ellas: Mediante un interfaz

5 Modelo de Referencia OSI
Los paquetes, conjunto de datos, tramas viajan de un origen a un destino. OBLIGATORIAMENTE: Deben pasar por todas las capas A) En el origen: De las superiores a las inferiores. B) En el destino: De las inferiores a las superiores. ORIGEN Capas DESTINO

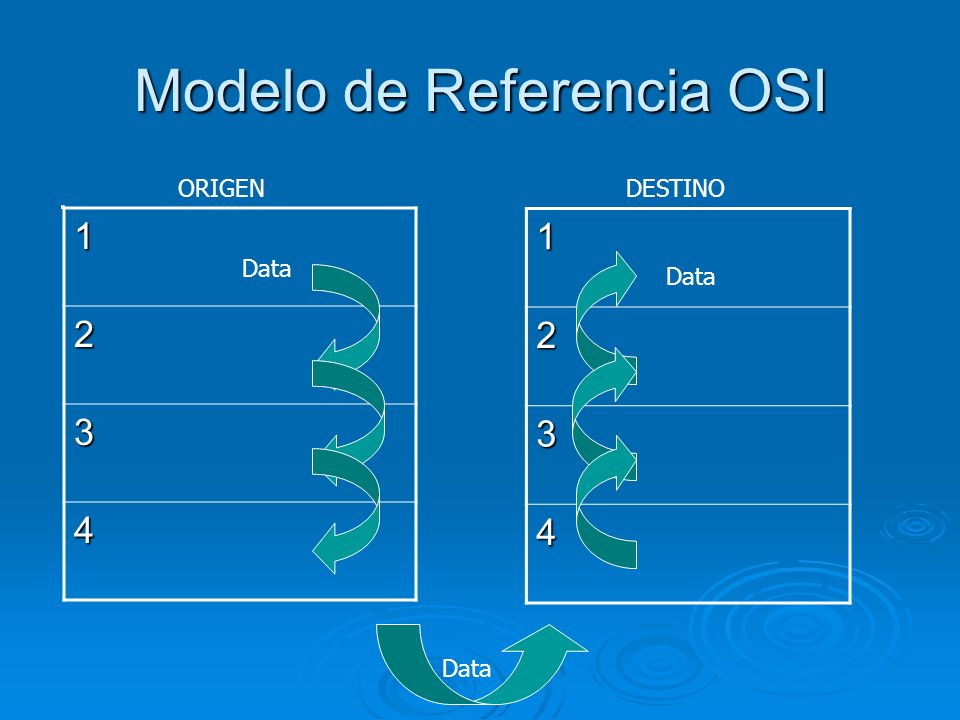

6 Modelo de Referencia OSI
. ORIGEN DESTINO 1 2 3 4 1 2 3 4 Data Data Data

7 Modelo OSI sus Capas Capa 7  APLICACIÓN Capa 6  PRESENTACIÓN
Capa 5  SESIÓN Capa 4  TRANSPORTE Capa 3  RED Capa 2  ENLACE DE DATOS Capa 1  FÍSICA

8 Como se organizan las capas
7 Aplicación Proporcionan servicios de soporte de usuario 6 Presentación 5 Sesión Asegura la transmisión fiable de extremo a extremo 4 Transporte 3 Red Son los niveles de soporte de Red (aspectos físicos de la transmisión de los datos de un dispositivo a otro) 2 Enlace 1 Físico

9 CAPA 1 – Nivel Físico Esta capa se encarga de gestionar y manejar los elementos físicos que intervienen en la comunicación. En lo que se refiere Medio físico: Guiado: Coaxial, trenzado, fibra etc… NO Guiado: Infrarrojos, BT, etc… O en las Características del medio: Tipo de cable Calidad Normalización de los conectores Y en la forma en que se transmite la información: Codificación Tensión

10

11 CAPA 2 – Enlace de Datos Capa de enlace de datos se encarga de:
Direccionamiento físico De la topología de la red Del acceso a la red De la notificación de errores De la distribución ordenada de tramas Del control del flujo. ¿Y qué quiere decir todo esto?

12 CAPA 2 – Enlace de Datos Es el responsable de la entrega nodo a nodo dentro de la misma red. Ejemplo Utilizando direcciones MAC -> Direccionamiento Físico Hace que la capa física aparezca ante un nivel superior (capa red) como un medio libre de errores. Ayuda a la capa física, que garantiza la conexión pero que no asegura estar libre de errores. Segmentación y re-ensamblado de tramas. Controlando el flujo y distribuyendo ordenadamente a las tramas (ver gráfico) Control de acceso: En medios compartidos determinar cuando y quien debe acceder al medio.

13 Controla cual es la topología de la red
CAPA 2 – Enlace de Datos Controla cual es la topología de la red

14 La Capa de RED, envía datos a la Capa de Enlace:
Se produce el ensamblado de las tramas. Se envía a la capa física. Viceversa en el otro sentido

15 Los dispositivos físicos que facilitan esa tarea son los Routers.
CAPA 3 – Nivel de Red El cometido de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos físicos que facilitan esa tarea son los Routers.

16 CAPA 3 – Nivel de Red Elementos adicionales:
Control de la congestión de red: Elemento que se necesita cuando la saturación de un nodo puede llegar a bloquear la red.(topología) En esta capa se determina la ruta de los datos (Direccionamiento físico) y su receptor final IP

17 Capa 4 - Nivel de Transporte
En esta capa: Se controla el flujo de información Se multiplexan los datos de varias fuentes de información En las telecomunicaciones se usa la multiplexación para dividir las señales en el medio por el que vayan a viajar. Se utilizan varios mecanismos para establecer una transmisión libre de error Organiza los datos en segmentos Se encarga del Direccionamiento Debe aislar a las capas superiores de las distintas posibles implementaciones de tecnologías de red en las capas inferiores, lo que la convierte en el corazón de la comunicación.

18 Capa 4 - Nivel de Transporte
En Resumen: Segmenta bloques grandes de datos antes de transmitirlos (y los reensambla en el nodo destino) Realiza el control de Flujo No deja que falten ni sobren partes de los mensajes trasmitidos (si es necesario, hace retransmisión de mensajes) Internet utiliza los protocolos TCP y UDP de esta capa. TCP: Protocolo de control de transmisión UDP: Protocolo de los datagramas del usuario Permite el envío de datagramas a través de la red sin que se haya establecido previamente una conexión, ya que el propio datagrama incorpora suficiente información de direccionamiento en su cabecera.

19 Para los que anden perdidos

20 CAPA 5 – Nivel de Sesión Define cómo: Iniciar Coordinar
Terminar las conversaciones entre aplicaciones Llamadas sesiones Mantener puntos de verificación (checkpoints) Ante una interrupción de transmisión se puede reanudar

21 Los Firewalls actúan sobre esta capa
Resumen: Mantiene el enlace entre los dos máquinas que estén trasmitiendo archivos Los Firewalls actúan sobre esta capa *Firewall: es software o hardware que comprueba la información procedente de Internet o de una red. Un firewall puede ayudar a impedir que hackers o software malintencionado obtengan acceso al equipo a través de una red o de Internet.

22 CAPA 6 – Nivel de Presentación
Se encarga de la representación de la información. Asegura que la información enviada por la capa de aplicación de un nodo sea entendida por la capa de aplicación del otro nodo Si es necesario, transforma a un formato de representación común

23 EJEMPLOS: Formato GIF, JPEG ó PNG para imágenes. Representaciones internas de caracteres (ASCII, Unicode, EBCDIC) RESUMEN: Esta capa se encarga de manejar las estructuras de datos abstractas y realizar las conversiones de representación de datos necesarias para la correcta interpretación de los mismos

24 CAPA 7 – Nivel de Aplicación
Es la más cercana a al usuario El usuario normalmente no interactúa directamente con el nivel de aplicación, son los programas los que si tocan el nivel de APP. Define la interfaz entre el software de comunicaciones y cualquier aplicación que necesite comunicarse a través de la red. Las otras capas existen para prestar servicios a esta capa
