1 TcpTunnel CAD Postproceso de Datos de Túneles

2 Requisitos Software Windows XP, Vista, 7, 8, 8.1 y 10 (32 y 64 bits)
AutoCAD 2004 a 2016 (32 y 64 bits) BricsCAD V13, V15 y V16 ZWCAD 2012+, 2014+, y Classic

3 Índice Definición del Proyecto Análisis de Puntos Perfiles Informes
Características Avanzadas

4 Componentes del Proyecto
Ejes en planta y alzado Secciones de túnel Ficheros de puntos Componentes opcionales: Peraltes Puntos de control

5 Definición del Proyecto
Edición del Proyecto

6 Eje en Planta Líneas, círculos y espirales Importa desde Vista gráfica
LandXML Inroads MxRoad Vista gráfica Definición numérica

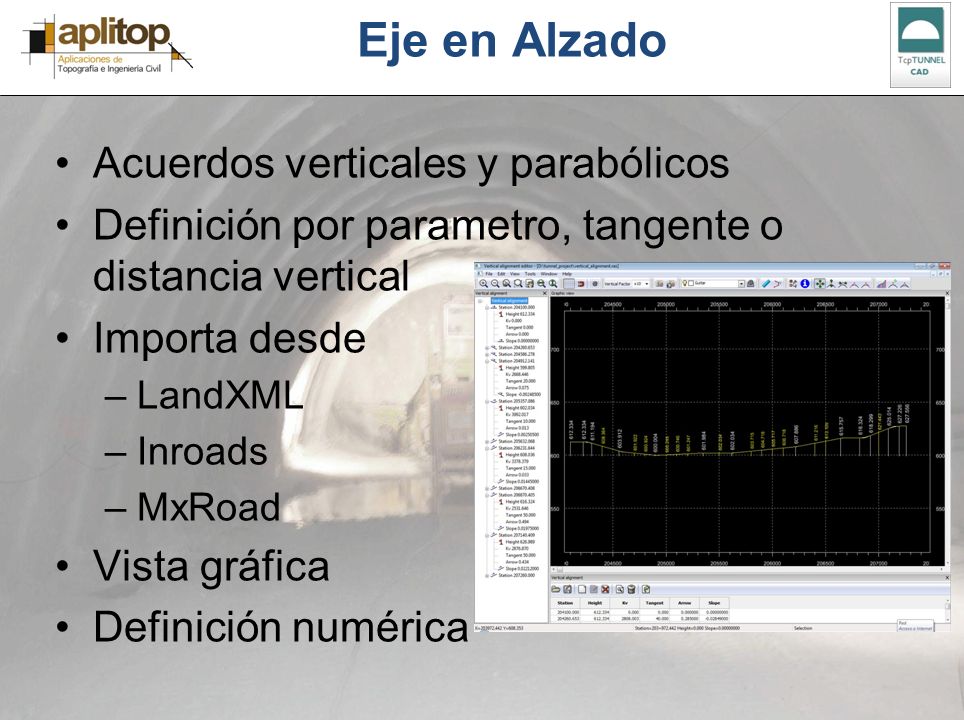

7 Eje en Alzado Acuerdos verticales y parabólicos
Definición por parametro, tangente o distancia vertical Importa desde LandXML Inroads MxRoad Vista gráfica Definición numérica

8 Peraltes Componente opcional Vista gráfica Valores de porcentaje a
izq. y derecha

9 Definición de la Sección
Definición por polilínea cerrada Puntos de aplicación de eje y rasante Distancia desde el eje al centro Distanca desde la clave al eje Comportamiento según los peraltes

10 Asignación de Sección Soporte para múltiples secciones de túnel
Asignación por intervalo de PK Interpolación de secciones

11 Análisis de Puntos Fichero de puntos genérico X, Y, Z
Compatible con la aplicación de campo TcpTunnel Análisis de puntos respecto al eje en planta

12 Cálculo de Perfiles Rango e intervalo de PK Tolerancia y redondeo
Número de puntos mínimos Distancia mínima entre puntos Perfiles abiertos y cerrados Centro automático y manual

13 Edición de Perfiles Borrar, mover y añadir vértices
Desplazamiento del eje Cambio de cota Dibujo de polilínea

14 Dibujo de Perfiles

15 Dibujo 3D del Túnel

16 Listado de Volúmenes

17 Listado de Desviación

18 Modelo 3D Triangulación 3D Recorrido Exportación OBJ y OFF

19 Características Avanzadas

20 TcpTunnel CAD Postproceso de Datos de Túneles
