1 Arranque inteligente TeSys modelo U
Única solución (en el mercado) en arranque motor totalmente integrado 1

2 Breve Historia del Arrancador
1992: Serie d : TeSys modelo d : qué falta ? Más compacto Más simple Más flexible Más inteligencia

3 Potencia Control + Comunicación
Qué es TeSys Modelo U ? Es un arrancador compacto que combina las funciones de Potencia, Control y comunicación en un mismo concepto Potencia Control + Comunicación Tesys U es una solución. Es decir, es un arranque directo

4 Claves de la Oferta Diseño Compacto 45 mm de ancho en toda la oferta
Todas las funciones de un arranque motor unidas Máxima reducción del espacio (disipación térmica dividida por 4) El inversor más compacto del mercado Máxima simplicidad Un 90% menos de referencias (menos stock) Esquemas eléctricos simplificados Máxima reducción de cableado (60% frente a la solución tradicional) Máxima flexibilidad Construcción modular Selección de módulos y unidades de control a último momento Ajuste y cambios hasta la puesta en marcha sin necesidad de descablear el equipo Inteligencia en el arrancador Al disipar 4 veces menos que una solución tradicional, permite que el TeSys U pueda ser utilizado hasta 70°C sin desclasificar. (salvo la UC multifunción que es hasta 55°C)

5 Módulo de Función o comunicación
Composición Interruptor y Seccionador Base de potencia Protección térmica Electrónica Protección contra cortocircuitos Unidad de Control Conmutación Módulos de función, Comunicación y accesorios Contactos de estado Módulo de Función o comunicación opcional

6 TeSys modelo d TeSys modelo U
Interrupción Interrupción Seccionamiento Seccionamiento Protección contra corto-circuitos Protection court-circuit Protección contra corto-circuitos Conmutación Conmutación Protección contra sobre-cargas Protección contra sobre-cargas

7 Estándares Internacionales y Europeos : IEC 60947 LA COORDINACIÓN
Coordinación tipo 1 Sin riesgo para el operador. Es la solución “estándar”, la más utilizada. Antes de re-arrancar, puede ser necesario cambiar algún elemento. Coordinación tipo 2 Es una solución de altas prestaciones. Se acepta una débil soldadura de los contactos que pueden fácilmente ser separados. Coordinación Total Continuidad de servicio. No hay soldaduras La norma IEC es la norma internacional que rige los principales productos electrotécnicos de mando de potencia y de protección: contactores, reles térmicos, guardamotores, interruptores, etc. La primera parte, la trata de generalidades y la parte de arrancadores y contactores. Coordinación: es la óptima combinación de un dispositivo de protección contra cortocircuito, un contactor y un dispositivo de protección contra sobrecargas diseñado para soportar una determinada corriente de cortocircuito. Coordinación tipo 1: Después de un cortocircuito, la norma admite posible cambio del contactor y/o relé térmico garantizando seguridad del operador y de la instalación. Coordinación 2: Después de un cortocircuito, la norma admite leves soldaduras en los contactos del contactor, siempre garantizando seguridad para el operador y la instalación. Coordinación Total: La IEC en su apartado 6-2, define que el dispositivo debe garantizar la continuidad de servicio, es decir, después del un cortocircuito, no se admite daño alguno en el arrancador, además de garantizar la seguridad del operador y de la instalación.(libre de soldaduras) Es la solución de altas prestaciones. Se puede re-arrancar inmediatamente.

8 Bases de Potencia La base de potencia tiene las siguientes funciones :
LUB LUB 32 La base de potencia tiene las siguientes funciones : Seccionamiento/enclavamiento Interrupción manual Conmutación (contactor) Protección (Magnética) Conmutación: función que realiza el contactor. El dispositivo debe ser capaz de establecer y cortar la corriente absorvida por un motor. Debe ser capaz de soportar cadencias de maniobras elevadas, con una vida mecánica y eléctrica elevada. Seccionamiento: es una función de seguridad, donde se contempla que los elementos deben aislar eléctricamente los circuitos de potencia y comando con respecto a la alimentación general. Un aparato es apto para el seccionamiento, cuando le garantiza al operador, que en la posición de abierto todos los polos están correctamente aislados, permitiendo al personal de mantenimiento su intervención sin ningún peligro para su vida. Interrupción: El dispositivo debe permitir interrumpir o establecer un circuito bajo carga y realizar la parada de emergencia. Debe ser capaz de realizar la apertura de una sobrecarga de hasta 8 In. Además, debe permitir el cierre sobre un cortocircuito pero no es necesario que lo despeje. Protección contra cortocircuitos. El dispositivo debe ser capaz de detectar y separar la parte afectada, eliminando rápidamente las corrientes de cortocircuito que puedan establecerse, de manera de proteger la instalación y las personas. Protección contra sobrecargas; El dispositivo debe detectar y cortar la sobrecorriente, para evitar el deterioro de la aislación de los componentes de la instalación, es decir, los cables y el motor. Seccionamiento con corte plenamente aparente: El estado de los contactos debe indicarse de forma segura mediante la posición del dispositivo de control, mediante un indicador mecánico independiente. Icu (poder de corte):el poder de corte último, definido por la norma , es el valor máximo de la corriente eficaz susceptible de corte completando satisfactoriamente 1 ciclos de cierre-apertura. (O+CO) Ics (poder de corte): el poder de corte en servicio es según la , el valor máximo de la corriente eficaz susceptible de corte completando satisfactoriamente 2 ciclos de cierre-apertura (O+CO+CO) Hasta 12A, 400v AC-3 Hasta 32A, 400v AC-3

9 Unidades de Control Estándar Avanzada Multifunción Clase 5..30
Monofásica Clase 5..30 Monofásica, Trifásica Clase 10 Trifásica Clase 10 Trifásica Clase 20 Trifásica

10 Unidad de Control Estándar
Clase 10 Protección de sobrecarga térmica Detección de falta de Fase Protección contra Corto Circuito: I>> Rango de la Tensión de Control 24 VCC 24 VCA 48/72 VCA/CC 110/240 VCA/CC Amplio rango de regulación A A A A A A La unidad de control me define, no solamente la regulación térmica, sino la tensión de comando del TeSys U, ya que la base de potencia tiene siempre una bobina de 24Vcc en bajo consumo.

11 Con módulos adicionales
Unidad de Control Avanzada Clase 10 ó 20 Protección de sobrecarga térmica Detección de falta de Fase Protección contra Corto Circuito: I>> Rango de la Tensión de Control 24 VCC 24 VCA 48/72 VCA/CC 110/240 VCA/CC Alarma térmica Indicador de Carga del Motor Diferenciación de fallos Los módulos de función: Alarma termica: indica a través del led (frontal) y el contacto incorporado, que el motor está consumiento un 5% más del Ir (corriente nominal). Indicador de carga de motor: es una salida analógica disponible 4-20 mA Diferenciación de fallos: hay con rearme manual o con rearme automático. Actúa los contactos siempre que haya un fallo x sobrecarga térmica. Con módulos adicionales Amplio rango de regulación A A A A A A

12 Unidad de Control Multifunción
Programable localmente con el teclado o Remoto con PLC,PC,PDA Múltiples funciones de protección contra subcarga, sobrepar; fallas a tierra; Arranques prolongados Clase disparo 5 a 30 Diagnósticos Rango de Tensión de Control 24V DC Amplio rango de regulación A A A A A A Requiere alimentación aux 24Vcc para poder visualizar los datos del display y permitir parametrizar el dispositivo. El conector RJ45 es un puerto modbus solamente para adquirir datos pero no sirva para arrancar y parar el TeSys U.

13 Personalizar en cualquier momento….
Cableado // Modbus ASi Can open 4..20mA Alarma Diferenc. fallos comunicación NO+NO NO+NC NC+NC Función Contactos Auxiliares

14 Contactos de Estado Contactos de estado Permiten informar:
Estado de los polos Defecto Disponibilidad del producto LUA1D11: 1 NC de señalización de fallos + 1NA de estado de polos de potencia del arrancador LUA1C11: 1 NC de señalización de fallos + 1NA de estado de la maneta en posición “disponible”. LUA1C20: 1 NA de señalización de fallos + 1NA de estado de la maneta en posición “disponible”.

15 Seccionador-Limitador
Nuevos bloques de potencia... Seccionador-Limitador Icc hasta 130KA a 440V en AC-3 El arrancador TeSys U tiene una capacidad de ruptura de 50 KA El bloque limitador me permite, al asociarlo a la base de potencia incrementar el poder de corte. Si asociamos el GV1L3 (del GV2..) a la base de potencia incremento hasta 70KA el poder de corte.

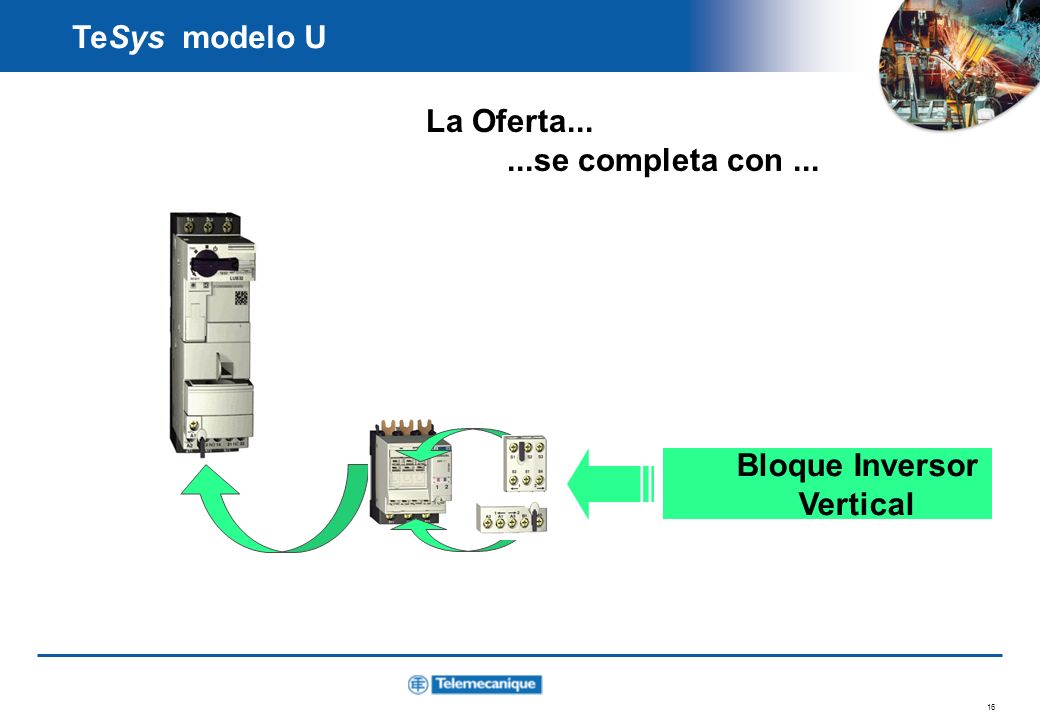

16 Bloque Inversor Vertical
La Oferta se completa con ... Bloque Inversor Vertical

17 Solución tradicional... 3 o 4 productos 9 a 12 cables
18 a 24 puntos de conexión…

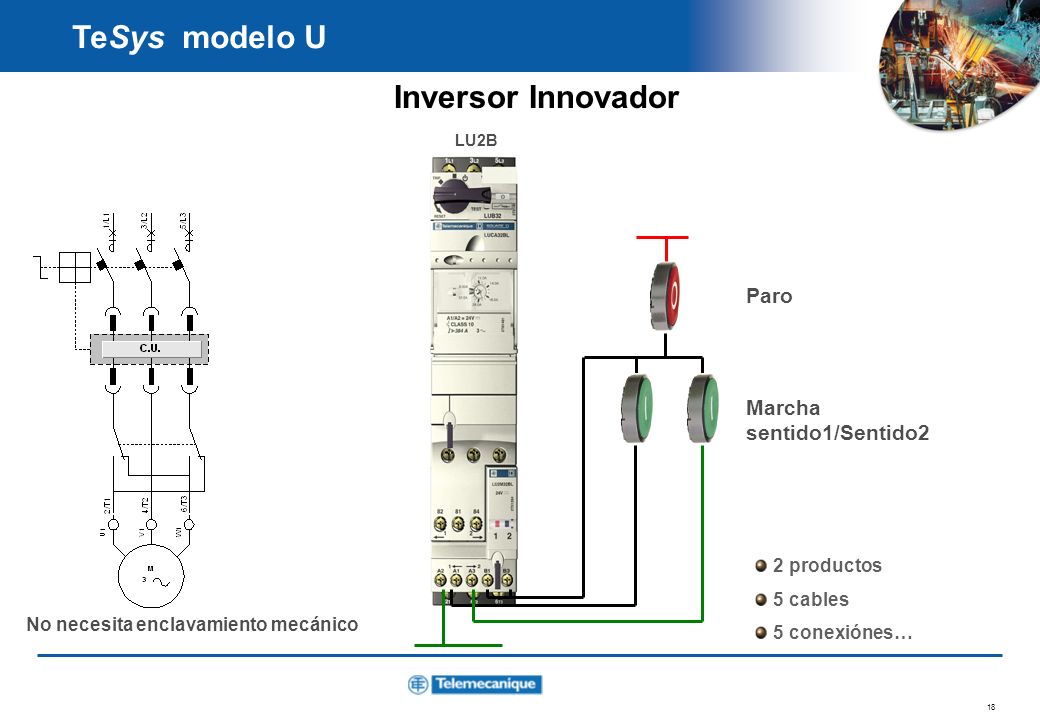

18 Inversor Innovador Paro Marcha sentido1/Sentido2 2 productos 5 cables
LU2B Paro Marcha sentido1/Sentido2 El bloque inversor, tiene internamente un electroimán biestable que está asociado a la bobina del TeSys U gracias al enclavamiento eléctrico que se encuentra en el frente del equipo. 2 productos 5 cables 5 conexiónes… No necesita enclavamiento mecánico

19 ¿ Cómo reemplazar un arranque estrella-triángulo ?
0,75 a 15 KW Cuando se asocia el ATSU01 al TeSys U, la unidad de control deberá tener tensión de control en 24Vcc. También se puede asociar, aguas debajo de un inversor de marcha TeSys U, un ATSU01. Arrancador suave Altistart 01 modelo U 6 a 32A

20 Aplicaciones > 15 KW Trafo 24Vcc
Asociado a un arranque directo externo, el controlador aporta la función de protección contra sobrecarga térmica.

21 Indicación carga del Motor
Controlador: Componentes Módulos opcionales Indicación carga del Motor LUF V2 Alarma térmica LUF W10 Modbus LUL C033 Can Open LUL C08 Base de Control Unidad de Control Avanzada LUCB T1BL (Clase 10) LUCD T1BL (Clase 20) Multifunción LUCM T1BL Las unidades de control del controlador TeSys U no son las mismas que el arrancador, a pesar que su aspecto físico sea similar. Los modulos de comunicación A-si no son compatibles con el controlador. Existen 2 bases de control: LUTM10BL : solamente para asociarlos a contactores “D” LUTM20BL : solamente para asociarlos a contactores “F” Base Control LUT M...

22 Alimentación y entradas
Controlador: Características Alimentación: 24V cc Señalización: mediante LEDs en la cara frontal « Power» « Falla » Comando « ON » del contactor 1 Comando « ON » del contactor 2 10 entradas y 5 salidas a reles. Reset Local TC ’s externos salidas Alimentación y entradas LEDs Se puede utilizar en modo local, remoto y combinado.

23 Inteligencia en el arrancador
Mantenimiento Preventivo y/o Correctivo Acceso on-line local/remoto Registros Visualización local/remota del estado del arrancador Inteligencia distribuída mediante bus Control, monitorización , configuración tanto local como remota TeSys modelo U se puede integrar a redes A-si, Modbus, CanOpen, Profibus-DP, DeviceNet, Fipio y Ethernet TCP/IP.

24 Se puede cablear los bloques fuera del equipo
Cableado al PLC convencional Etc. Se puede cablear los bloques fuera del equipo Telefast ABE7

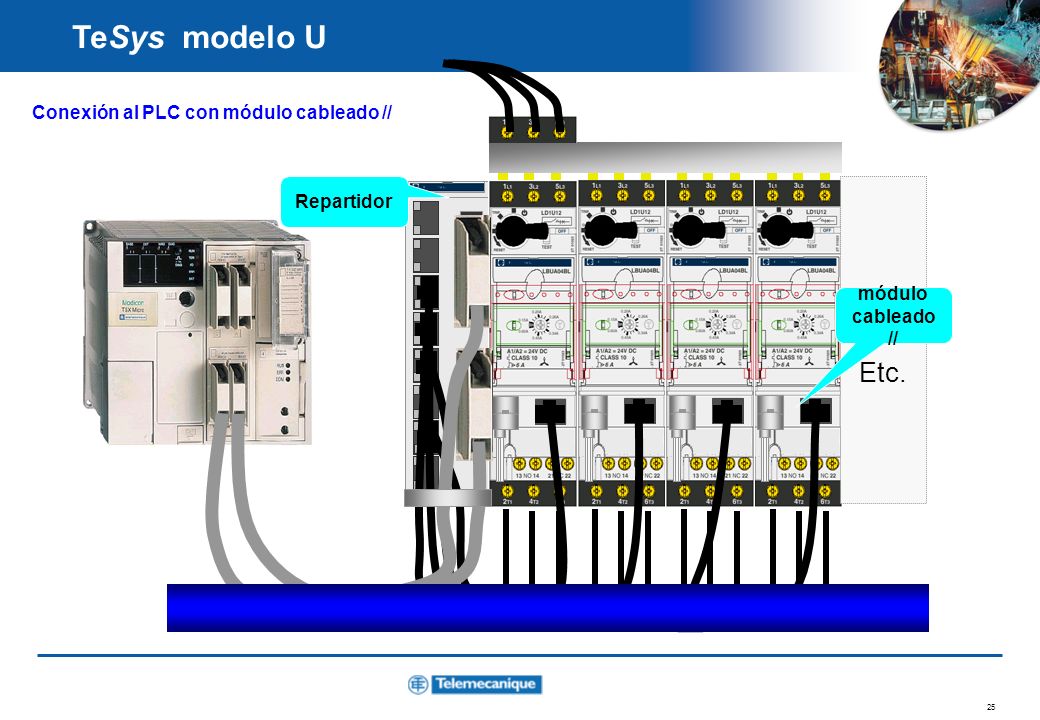

25 Etc. Conexión al PLC con módulo cableado // Repartidor
El modulo de cableado paralelo me permite obtener información de arranque, parada y estado del Tesys U. Las unidades de control deberán tener siempre tensión de control en 24 Vcc.

26 Enlace entre hub Modbus
Comunicación: Topología estrella Hub Modbus LU9GC3 Hub Modbus LU9GC3 Hacia el PLC... .... Notes : Puedo conectar tanto controladores como arrancadores TeSys U. Hay 3 tipos de arquitecturas : estrella, bus y combinando estas 2. (en modbus) Cuando utilizamos módulos de comunicación (asi-modbus-can open) debemos utilizar unidades de control con tensión de control 24Vcc Terminal de línea Enlace entre hub Modbus

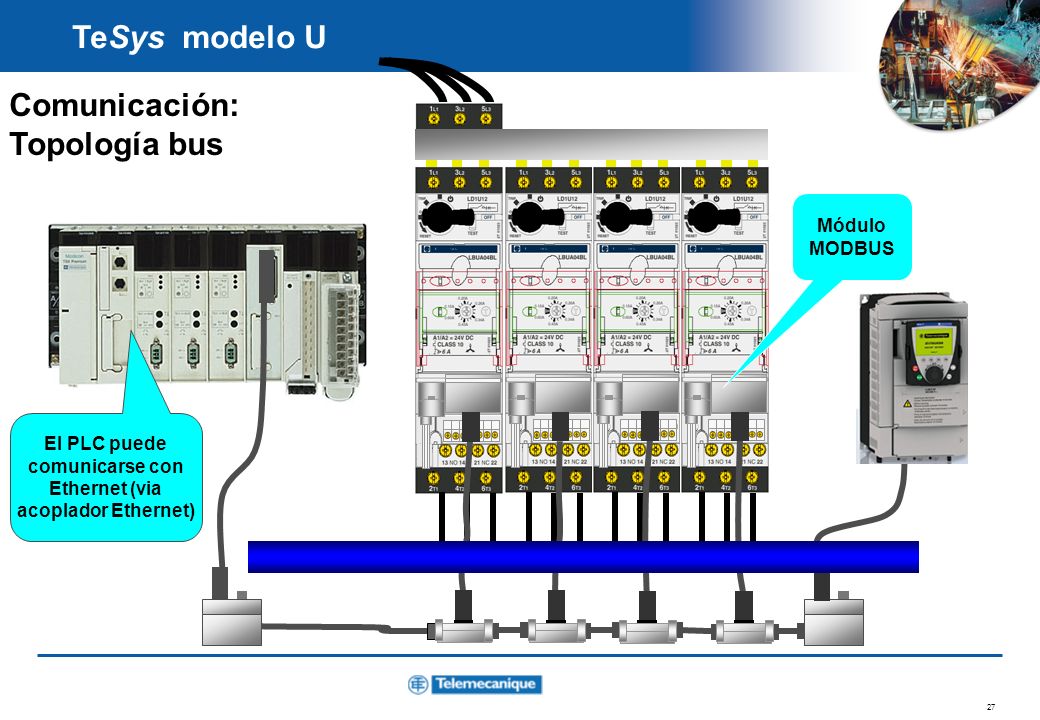

27 El PLC puede comunicarse con Ethernet (via acoplador Ethernet)
Comunicación: Topología bus Módulo MODBUS El PLC puede comunicarse con Ethernet (via acoplador Ethernet)

28 Cableado MODBUS mediante ‘tees’ o Hub MODBUS
Comunicación mediante Gateway Módulo MODBUS Ethernet TCP/IP FIPI/O DeviceNet Profibus-DP Conexión al maestro MODBUS Cableado MODBUS mediante ‘tees’ o Hub MODBUS

29 Conclusiones Unico arrancador libre de soldaduras
Diseño compacto e innovador Simplicidad Flexibilidad Inteligente Gracias por su atención !!
