1 RIESGO ELECTRICO Ing. Gustavo Larrahondo

2 ACCIDENTE ELECTRICO Ing. Gustavo Larrahondo

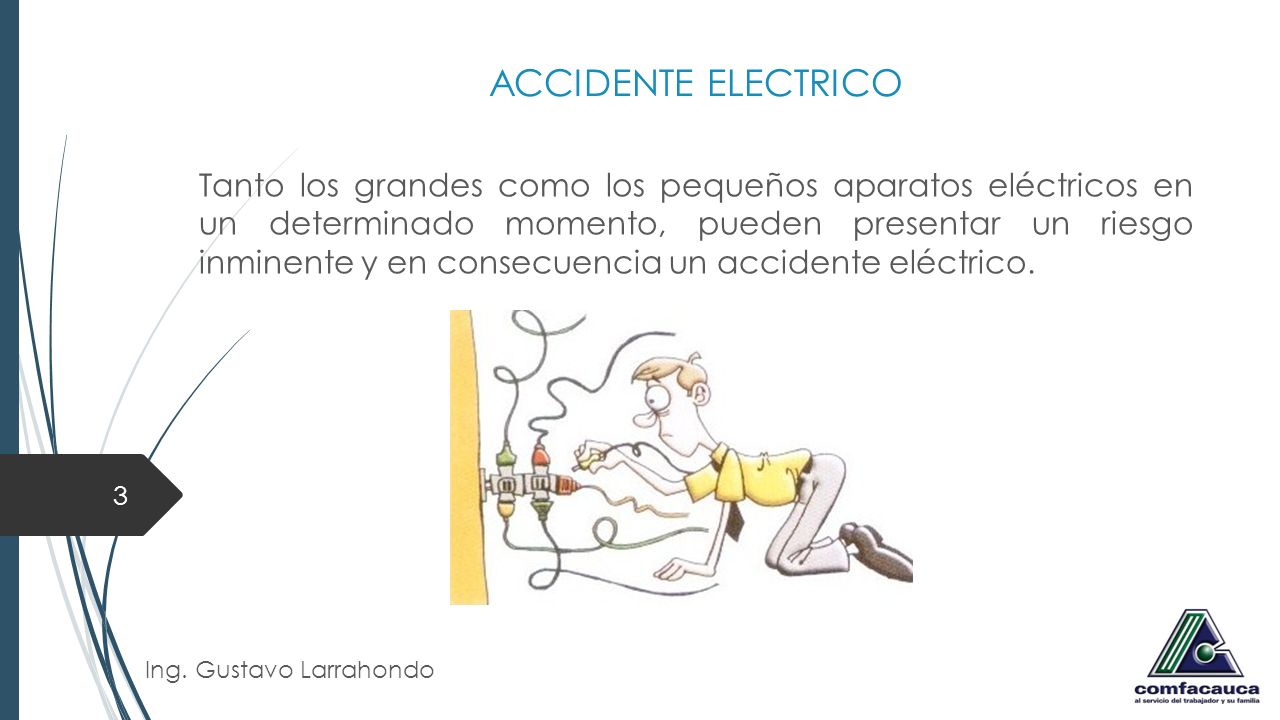

3 ACCIDENTE ELECTRICO Tanto los grandes como los pequeños aparatos eléctricos en un determinado momento, pueden presentar un riesgo inminente y en consecuencia un accidente eléctrico. Ing. Gustavo Larrahondo

4 ACCIDENTE ELECTRICO Debido a que la electricidad no es percibida por nuestros sentidos de la vista ni el oído, las posibilidades de accidentes tanto en el trabajo como en los hogares aumentan. Aproximadamente, el 8% de los accidentes de trabajo mortales son de origen eléctrico. Eso determina la necesidad de disponer de una seguridad personal y colectiva, con normas de seguridad. Ing. Gustavo Larrahondo

5 LA PROBLEMÁTICA DEL ACCIDENTE ELECTRICO
El riesgo eléctrico referido a personas supone la posibilidad de circulación de una corriente por el cuerpo humano; siendo para esto necesario que concurran simultáneamente los siguientes fenómenos: Que exista un circuito eléctrico cerrado, a través del cuerpo humano. Que en el circuito eléctrico exista una diferencia de potencial o tensión. Ing. Gustavo Larrahondo

6 LA PROBLEMÁTICA DEL ACCIDENTE ELECTRICO
La gravedad de las lesiones aumenta con la intensidad de la corriente y con la duración del contacto eléctrico. La intensidad de la corriente (I) que circula por el cuerpo humano es mayor cuando aumenta la tensión (V) a la que esta sometida el accidentado y menor cuando aumenta la resistencia (R) de paso por el cuerpo. Ing. Gustavo Larrahondo

7 FACTORES QUE INTERVIENEN EN UN ACCIDENTE ELECTRICO
Las causas que predisponen a un posible accidente se dividen en dos grandes grupos, aunque éstos pueden subdividirse en otros atendiendo a varios factores: fallas humanas, fallas técnicas y causas fortuitas. Ing. Gustavo Larrahondo

8 FACTORES QUE INTERVIENEN EN UN ACCIDENTE ELECTRICO
Fallas humanas Se atribuyen a las personas, y es posible almacenar un sinfín de defectos en actos de inseguridad, negligencia, poca información y despreocupación. Actos inseguros. Preocupaciones personales y familiares. Intervención en sistemas eléctricos por parte de personal no calificado. Exceso de confianza de los trabajadores. Desconocimiento o no aplicación de las normas de seguridad. Falta de concentración en el trabajo o trabajo bajo presión. No uso de información disponible: planos eléctricos, placa de características, etc. Uso de herramientas en mal estado. Usar cadenas, pulseras, anillos metálicos. Por no aplicar las 5 reglas de oro en trabajos eléctricos. Ing. Gustavo Larrahondo

9 FACTORES QUE INTERVIENEN EN UN ACCIDENTE ELECTRICO
Fallas técnicas Son aquellos que se deben a errores de cálculo y proyección, de obra, dirección, ejecución de trabajos, etc. Conexiones peligrosas, mala selección de la capacidad del conductor. Falta de aislamiento o deterioro de las instalaciones y maquinas. Instalaciones eléctricas desprovistas de sistemas de protección. Falta de orden y limpieza en el sitio de trabajo. Deficiente iluminación en el sitio de trabajo. Falta de señalización o señalización inadecuada. Exceso de ruido, mala ventilación y exceso de temperatura. No evaluar los riesgos en el sitio de trabajo (sitios altos, suelo húmedo, gases inflamables). Defectuosa o escasa protección personal (caso, gafas, guantes, zapatos aislantes, arnés). Ing. Gustavo Larrahondo

10 FACTORES QUE INTERVIENEN EN UN ACCIDENTE ELECTRICO

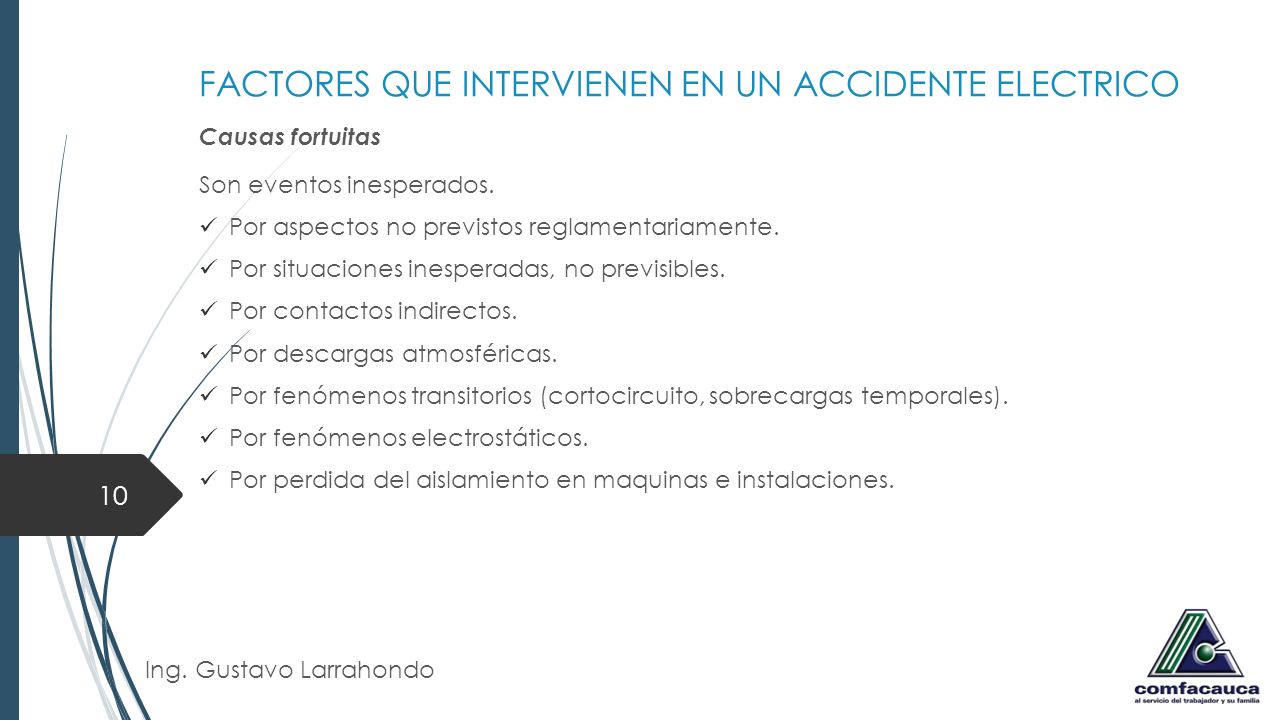

Causas fortuitas Son eventos inesperados. Por aspectos no previstos reglamentariamente. Por situaciones inesperadas, no previsibles. Por contactos indirectos. Por descargas atmosféricas. Por fenómenos transitorios (cortocircuito, sobrecargas temporales). Por fenómenos electrostáticos. Por perdida del aislamiento en maquinas e instalaciones. Ing. Gustavo Larrahondo

11 LAS 5 REGLAS DE ORO Todo trabajo eléctrico se debe planear, definiendo claramente las actividades que se van a realizar: ¿Qué?, ¿Cómo?, ¿Cuándo?, ¿Dónde?, ¿Quiénes?. Ing. Gustavo Larrahondo

12 LAS 5 REGLAS DE ORO 1° Regla de Oro: Corte efectivo de todas las fuentes de energía. Con el fin de aislar todas las fuentes de tensión que puedan alimentar la instalación en la que se operará, debe efectuarse la apertura de los circuitos en cada uno de los conductores incluyendo el neutro. Ing. Gustavo Larrahondo

13 LAS 5 REGLAS DE ORO 2° Regla de Oro: Bloqueo y enclavamiento de los aparatos de corte. Se bloquearán los equipos de corte en posición de apertura o cierre, colocando a su vez una señalización de prohibición de maniobras, para no permitir la reconexión por parte de terceros durante la realización de la actividad. Ing. Gustavo Larrahondo

14 LAS 5 REGLAS DE ORO 3° Regla de Oro: Verificación de la ausencia de tensión. Se deberá comprobar con equipos adecuados la ausencia de tensión en cada una de las fases incluyendo el neutro de la instalación en la que se desarrollarán los trabajos. Ing. Gustavo Larrahondo

15 LAS 5 REGLAS DE ORO Secuencia de comprobación:
a. Una vez abierto el circuito, se comprobará la ausencia de tensión. b. Luego se accederá a un punto de la instalación con presencia de tensión para corroborar el correcto funcionamiento del detector de tensión. c. Comprobando el correcto funcionamiento del detector de tensión, se repetirá el punto Toda instalación será considerada con tensión hasta tanto no se verifique la ausencia de tensión (siempre aplicando la secuencia de comprobación). Ing. Gustavo Larrahondo

16 LAS 5 REGLAS DE ORO 4° Regla de Oro: Puesta a tierra y en corto circuito. Esta operación consiste en conectar todas las fases de la instalación a tierra, mediante un equipo de conectores y conductores de sección adecuada, en el mismo lugar donde se ha comprobado la ausencia de tensión. Ing. Gustavo Larrahondo

17 LAS 5 REGLAS DE ORO 5° Regla de Oro: Señalización de la zona de trabajo. Señalizar la zona de trabajo con elementos adecuados (indicar mediante frases o símbolos la existencia de un riesgo, con el propósito de prevenir accidentes), dicha zona será aceptada como zona segura de trabajo. Ing. Gustavo Larrahondo

18 CONSECUENCIAS DE UN ACCIDENTE ELÉCTRICO
Las consecuencias de los accidentes eléctricos pueden ir desde el simple susto por las contracciones que ocasionan un toque breve, quemaduras, mutilaciones, y hasta la pérdida de la vida, se relacionan con el tipo de riesgo eléctrico al que están expuestas las personas. Contactos en Baja Tensión: las bajas tensiones constituyen un nivel de alto riesgo, por su uso intensivo en todas las actividades cotidianas, lo cual genera una mayor probabilidad de accidentes. Estos contactos pueden ser: Ing. Gustavo Larrahondo

19 CONSECUENCIAS DE UN ACCIDENTE ELÉCTRICO
Contactos directos: los más peligrosos se dan bajo condiciones húmedas, luego siguen los contactos en seco. En ambos casos el contacto superior a 3 segundos ocasiona primero la fibrilación ventricular, la muerte por asfixia o paro cardiaco, continuando el proceso de ebullición y vaporización de líquidos hasta producir la carbonización. Contactos Indirectos: dada la interposición de una resistencia, generalmente permiten la reacción evasiva instintiva de las personas ocasionando: contracciones, distensiones bruscas en los músculos estriados, dando la impresión de haber sido "arrojados" con fuerza, caídas, golpes, quemaduras con líquidos calientes o por reacciones químicas cuando se pierde el control muscular. Ing. Gustavo Larrahondo

20 Consecuencias de las Descargas en Media y Alta Tensión.
Los niveles de Media y Alta Tensión en servicio normal, tienen una estadística de menor probabilidad de riesgo por no ser de uso masivo y por requerir haberse franqueado las distancias de guarda o las barreras de seguridad; no obstante sus consecuencias aunque no siempre son mortales, son desastrosas para la víctima. Descargas desde Conductor Energizado. El arco eléctrico de potencia que se forma, tiene una corriente equivalente a la de un corto circuito Fase - Tierra, pero es apagado al término del tiempo de actuación del sistema protección, lo cual permite el rescate rápido Descargas a partir de Conductor Fuera de Servicio pero cargado. El arco eléctrico conlleva el paso de una gran energía en un breve instante, con una corriente que se amortigua drásticamente y tiende a permanecer con una baja intensidad, el rescate será cuidadoso. Ing. Gustavo Larrahondo

21 Consecuencias de las Tensiones por Falla Mayor a Tierra.
Los accidentes por potenciales debido a la dispersión de corrientes de falla en el suelo, tanto en subestaciones como en estructuras de líneas eléctricas tienen una baja probabilidad de ocurrencia. No obstante los accidentes por deficiencia del control de tales potencias les son usualmente mortales. Las principales consecuencias son: Ing. Gustavo Larrahondo

22 Consecuencias de las Tensiones por Falla Mayor a Tierra.
Las Tensiones de Toque son las que ocasionan los mayores gradientes de tensión que ocurren al interior de los patios de las subestaciones o al pie de las estructuras o soportes de las líneas eléctricas. Las Tensiones de Paso al interior de las subestaciones originan menores gradientes de tensión, sin embargo éstos pueden ser más grandes en la periferia de las mismas y de las estructuras o soportes de las líneas eléctricas. Ing. Gustavo Larrahondo

23 RECOMENDACIONES Ing. Gustavo Larrahondo

24 RECOMENDACIONES Ing. Gustavo Larrahondo
