1 Localización : Microscopía Planta – 1
Zeiss 15 APLICACIONES. Microscopio de Fluorescencia Filtros : 1-DAPI 9-VERDE 15-ROJO 25-TRIPLE Microscopio de Luz Transmitida -Campo Claro -Contraste Interdiferencial (DIC) -Contraste de Fases (PH) Localización : Microscopía Planta – 1

2 Zeiss 15 CARACTERISTICAS.
Objetivos : x10 (Sin Fase) (DIC) x20 (Fase 2) (DIC) x40 oil (Sin Fase) (DIC) x63 oil (Fase 3) (DIC) x100 oil (Fase 3) (DIC) Filtros Fluorescencia: 1-Azul : (360/40x) FT 395 LP397 9-Verde: ( ) FT510 BP 525/50 15-Rojo: BP 546 FT 580 LP 590 25- Triple: BP(400/495/570) FT (410/505/585 ) TBP (460/530/610) Filtros/Anillos DIC: -DIC I -DIC II -DIC III Filtros/Anillos Fases: -Ph 2 -Ph3 Condensador : 0,9 Equipo conectado : -Cámara Hamamatsu (c ). -AttoArc HBO 100 W . -Mac Power G4. -Motorización ORBIT. Programa OPENLAB asociado

3 Binoculares NOTA : Zeiss15 incluye filtros de fluorescencia que se pueden usar de 2 modos: -Modo manual -Modo automatizado 1-Para usar los filtros manualmente se debe colocar en la rueda de filtros(**) del microscopio el filtro deseado de forma manual 2- Para usar el sistema automátizado de filtros , se debe colocar la rueda de filtros en la posición “arcoiris/automatizado” , los filtros se introduciran de forma automatica usando los botones del controlador “Orbit” Barra DIC/Fases. 2 posiciones: -para ver en DIC -para ver en Fases (**)Rueda Filtros Fluorescencia -Azul/Dapi -Verde -Rojo -Triple Protector Visor Fluorescencia (móvil) Orbit : controlador motorizado de filtros fluorescencia Objetivos x10 x20 x40 oil x63 oil x100 oil Platina Rueda DIC/Fases -DIC: I, II, III -Fases (Ph):II, III Condensador Obturador luz Transmitida Polarizador DIC Micro y macro

4 Protector/Visor de Fluorescencia
OCTOBAR (re-amplia el objetivo seleccionado hasta x2,5) Barra DIC/Fases. 2 posiciones: -para ver en DIC hacia adentro -para ver en Fases hacia afuera Ajuste Lámpara Hg Barra Filtro.3 posiciones: IR /Vacío / ObturadorFluorescencia Protector/Visor de Fluorescencia Diafragma Campo Fluorescencia Diafragma Apertura Fluorescencia Revolver Objetivos x10 x20 x40 oil x63 oil x100 oil Condensador Bloqueo Nivel Luz transmitida Zeiss 15 Lámpara Luz Transmitida Interruptor Encendido Regulador Luz Rueda DIC/Fases: -DIC: I,II,III -Fases PH:II,III Diafragmas campo BF Rueda Filtros Fluoresc. Azul/verde/rojo/triple Micro y macro -Obturador BF -Polarizador Diafragma apertura BF

5 Cámara Hamamatsu Cámara fotográfica Binoculares Puerto accesorio
Barra DIC/Fases. 2 posiciones : -para ver en DIC hacia dentro -para ver en Fases hacia fuera Rueda Filtros Fluorescencia: -azul -verde -rojo -triple Protector Fluorescencia para observador Revólver Objetivos x10 x20 x40oil x63oil x100oil XY platina Rueda DIC/ Fases -DIC: I, II, III -Fases (Ph): II, III Obturador Luz transmitida Micro y macro Polarizador DIC (aplicar para ver en DIC)

6 Protector de fluorescencia
para observador Diafragma Apertura Fluorescencia Objetivos x10 x20 x40oil x63oil x100oil Platina XY platina Ajuste Kohler Diafragma de campo BF Rueda DIC y Fases: -DIC: I, II, III -Fases(PH):II, III Obturador Luz TRANSMITIDA Micro y macro Polarizador DIC (aplicar para ver en DIC)

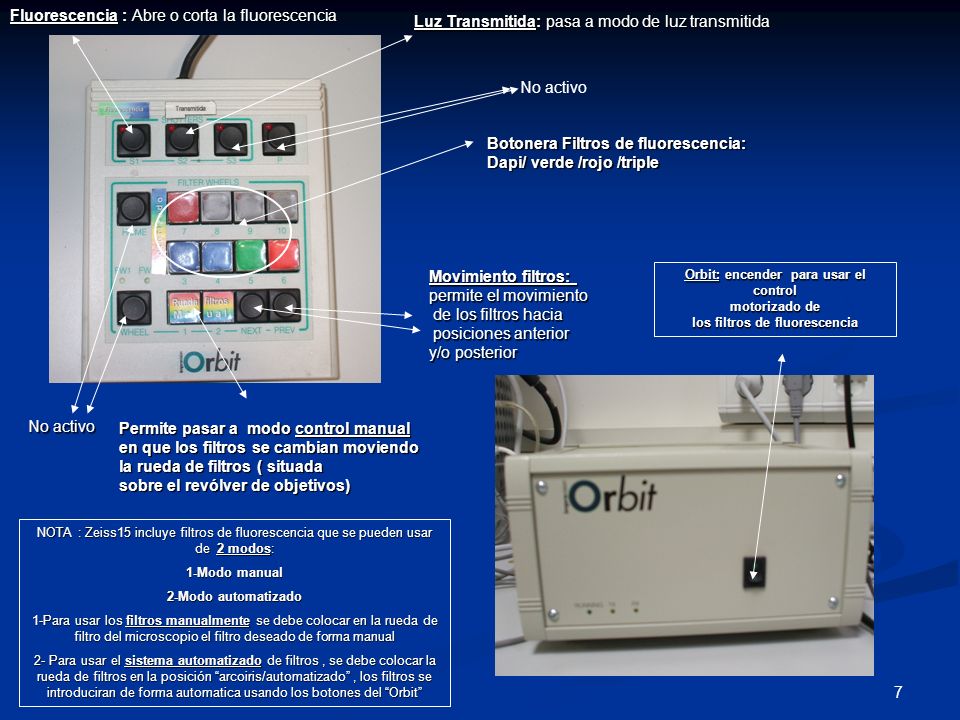

7 Orbit: encender para usar el control los filtros de fluorescencia
Fluorescencia : Abre o corta la fluorescencia Luz Transmitida: pasa a modo de luz transmitida No activo Botonera Filtros de fluorescencia: Dapi/ verde /rojo /triple Movimiento filtros: permite el movimiento de los filtros hacia posiciones anterior y/o posterior Orbit: encender para usar el control motorizado de los filtros de fluorescencia No activo Permite pasar a modo control manual en que los filtros se cambian moviendo la rueda de filtros ( situada sobre el revólver de objetivos) NOTA : Zeiss15 incluye filtros de fluorescencia que se pueden usar de 2 modos: 1-Modo manual 2-Modo automatizado 1-Para usar los filtros manualmente se debe colocar en la rueda de filtro del microscopio el filtro deseado de forma manual 2- Para usar el sistema automatizado de filtros , se debe colocar la rueda de filtros en la posición “arcoiris/automatizado” , los filtros se introduciran de forma automatica usando los botones del “Orbit”

8 Unidad de Microscopía Centro de Investigación del Cáncer
Campus Miguel de Unamuno Salamanca (Spain).
