SOLUCIONES PARA LA INTEGRACIÓN DE SISTEMAS

Presentación del tema: "SOLUCIONES PARA LA INTEGRACIÓN DE SISTEMAS"— Transcripción de la presentación:

1 SOLUCIONES PARA LA INTEGRACIÓN DE SISTEMAS

2 Tecnología EnOcean ESTANDAR INALÁMBRICO INTEROPERABLE AUTO-ALIMENTADO
TECNOLOGÍA PROBADA PARA EDIFICIOS SOSTENIBLES

3 Tecnología EnOcean ESTANDAR INALÁMBRICO INTEROPERABLE
Productos y tecnología interoperables. Sistemas de control y supervisión de la climatización e iluminación están disponibles en un amplio rango de productos listos para su uso basados en tecnología estándar interoperable junto con interfaces para establecer soluciones de automatización tales como LONWORKS, EIB/KNX, BACnet y TCP/IP.

4 Tecnología EnOcean AUTO-ALIMENTADO
Únicamente la tecnología inalámbrica EnOcean utiliza sensores sin mantenimiento ni baterías: pulsadores, sensores de temperatura, detectores de movimiento,etc. Comparado con las soluciones cableadas, los edificios pueden ser diseñados, construidos y usados con mayor flexibilidad y con unos costes mucho menores. Los sensores usan pequeños movimientos, presiones, luz, temperatura o vibraciones para auto-alimentarse.

5 Tecnología EnOcean TECNOLOGÍA PROBADA PARA EDIFICIOS SOSTENIBLES
Ensayado, probado y fiable. Las redes inalámbricas EnOcean han sido instaladas en decenas de miles de edificios; haciendo de este estándar inalámbrico el más extendido y probado en el campo de la automatización de edificios. La tecnología EnOcean potencia la imaginación y la creatividad, ayudando a hacer realidad los edificios sostenibles.

6 Tecnología EnOcean Pasarela para Aire Acondicionado
ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV

7 Tecnología EnOcean La solución ideal para Hoteles y Oficinas
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV La solución ideal para Hoteles y Oficinas La tecnología EnOcean junto a las pasarelas para Aire Acondicionado son la solución ideal para el ahorro energético en Hoteles y Oficinas. Fácil instalación Sin mantenimiento Funciones avanzadas de control

8 Tecnología EnOcean Funciones básicas On/Off Modo Temp. Consigna
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Funciones básicas On/Off Modo Temp. Consigna Temp. Retorno* Velocidad ventilador Posición Lamas Indicación Avería y Código de Avería Funciones avanzadas Control por tarjetero Control por presencia Control por Ventana abierta Limitación Temp. Consignas Doble Temp. Consigna (frío y Calor) Cambio de modo Automático Temperatura Virtual - Hasta 30 metros de cobertura radio

9 Tecnología EnOcean Ejemplo de solución para Hotel Termostato Tarjetero
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Ejemplo de solución para Hotel Termostato Tarjetero Hotel Sensor Ventana

10 Tecnología EnOcean + Tarjetero Hotel inalámbrico EnOcean
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV + Tarjetero Hotel inalámbrico EnOcean Cuando hay tarjeta: - Habilitar On/Off de la unidad - Habilitar On/Off de la unidad y volver al último estado Cuando no hay tarjeta: - Parar y deshabilitar ON/OFF

11 Tecnología EnOcean + Termostato inalámbrico EnOcean Botón On/Off
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV + Termostato inalámbrico EnOcean Botón On/Off Selector Velocidad Ventilador Sonda Ambiente (Envía la Tra. medida por su sonda a la unidad interior) Selector Temperatura de consigna.

12 Tecnología EnOcean + Sensor ventana inalámbrico EnOcean
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV + Sensor ventana inalámbrico EnOcean Ventana abierta: - Parar y deshabilitar ON/OFF Ventana cerrada: - Habilitar On/Off unidad - Habilitar On/Off de la unidad y volver al último estado

13 Tecnología EnOcean Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Doble Temperatura de consiga +/- diferencial configurable La pasarela es capaz de cambiar automáticamente el modo de funcionamiento según la temperatura de la habitación, manteniendo 2 consignas diferentes para cada modo con un ahorro aproximado de un 6% por cada 1ºC en ventilación. 5 ºC en modo ventilación equivale a 30% de ahorro Modo Frío 26ºC Diferencial de consigna Por defecto +/- 2ºC Ventilación = AHORRO 21ºC Modo Calor

14 Tecnología EnOcean Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Doble Temperatura de consiga +/- diferencial configurable 0 = Consigna Frío cuando la unidad esta en modo Frío 0 = Consigna Calor cuando la unidad esta en modo Calor +/- = Según valor configurado (0,1,2,3,4,5...ºC) Modo Frío 26ºC Diferencial de consigna Por defecto +/- 2ºC Ventilación = AHORRO 21ºC Modo Calor

15 Tecnología EnOcean Ejemplo de solución para Oficinas Termostato Sensor
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Ejemplo de solución para Oficinas Termostato Sensor Movimiento Sensor Ventana

16 Tecnología EnOcean + Sensor movimiento inalámbrico EnOcean Ocupación:
Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV + Sensor movimiento inalámbrico EnOcean Ocupación: - Volver al último estado On/Off No Ocupación: - Pasado un tiempo +/- Temp. Consigna - Pasado un tiempo 2 se envía Off a la unidad

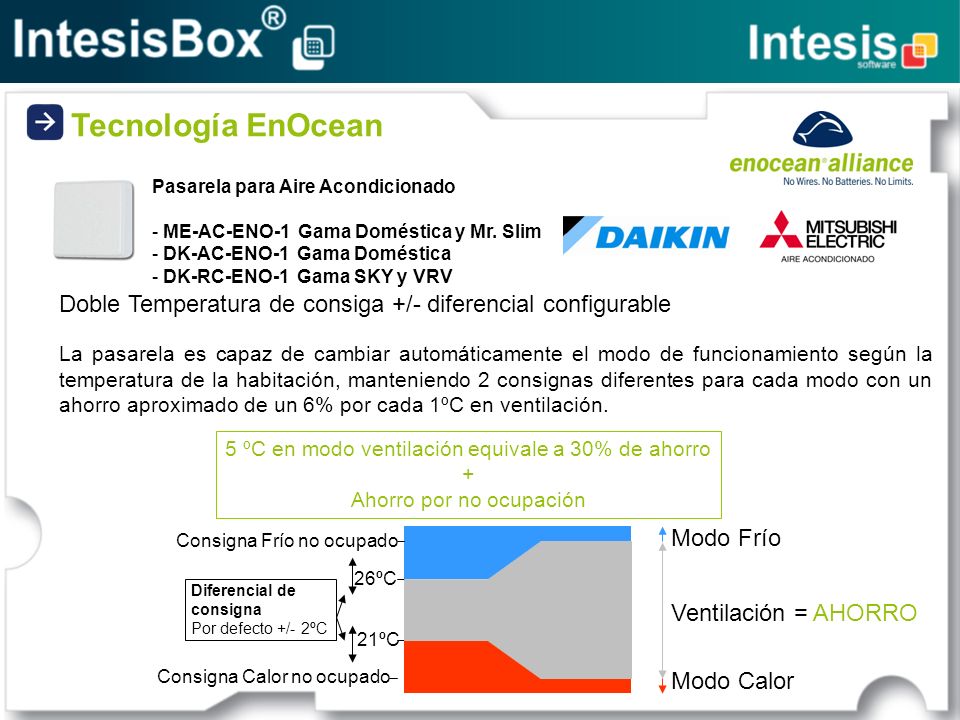

17 Tecnología EnOcean Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV Doble Temperatura de consiga +/- diferencial configurable La pasarela es capaz de cambiar automáticamente el modo de funcionamiento según la temperatura de la habitación, manteniendo 2 consignas diferentes para cada modo con un ahorro aproximado de un 6% por cada 1ºC en ventilación. 5 ºC en modo ventilación equivale a 30% de ahorro + Ahorro por no ocupación Modo Frío Consigna Frío no ocupado 26ºC Diferencial de consigna Por defecto +/- 2ºC Ventilación = AHORRO 21ºC Consigna Calor no ocupado Modo Calor

18 Tecnología EnOcean Otros dispositivos EnOcean
Interruptores inalámbricos EnOcean Entradas binarias inalámbricos EnOcean Salidas binarias inalámbricos EnOcean Controlador Persianas inalámbricos EnOcean Y muchos más...

19 Tecnología EnOcean Pasarela para Aire Acondicionado ME-AC-ENO-1 Gama Doméstica y Mr. Slim DK-AC-ENO-1 Gama Doméstica DK-RC-ENO-1 Gama SKY y VRV La tecnología inalámbrica EnOcean más su equipo de Aire Acondicionado le proporcionan el mayor ahorro energético y la mayor flexibilidad de instalación. Ahorro = Unidades de Aire Acondicionado con alta eficiencia energética + Ahorro = Control de presencia mediante tarjeteros i sensores de movimiento inalámbricos EnOcean Ahorro = Control de ventana abierta mediante sensores inalámbricos EnOcean Ahorro = Control de doble consigna más diferenciales mediante pasarelas EnOcean para A/A Daikin

20 Gracias por su atención
