1 DSC EXPERTISE Curso técnico de nivel avanzado para Serie Power
2016 REV04 Curso técnico de nivel avanzado para Serie Power

2

3 Características de la Serie Power v4.6
Agenda Características de la Serie Power v4.6 Expansión de zonas convencionales Expansión de zonas direccionables Aplicaciones de incendio residencial Funciones para disminución de falsas alarmas y cumplimiento del estándar CP-01 Comunicación IP / GPRS Downloading

4 Gracias por su cooperación…

5 Características de la Serie Power V 4.6

6 Familia de paneles híbridos Serie Power

7 a PC1616 PC1832 PC1864 Zonas en la tablilla de control 6 8
PC1616 PC1832 PC1864 Zonas en la tablilla de control 6 8 Zonas alámbricas convencionales 16 (1xPC5108) 32 (3xPC5108) 64 (7xPC5108) Zonas inalámbricas 32 64 * Soporte de zona/PGM en el teclado a PGM's en la tablilla de control PGM1 - 50mA PGM mA PGM1,3,4 - 50mA PGM mA Expansión de PGM's hasta 14 Salidas programables utilizando PC5208 de 50mA c/u y un PC5204 Teclados Particiones 2 4 Códigos de Usuario 47 + Maestro 71 + Maestro 94 + Maestro Buffer de Eventos 500 Eventos Transformador requerido 16.5VAC/40VA Baterías requeridas 5Ah / 8Ah Salida de Sirena 12V/700mA (cont) * Únicamente mediante el uso del teclado con receptor RFK o Transceptor TR

8 2. Expansión de zonas convencionales

9 Terminales: Terminales de zona
Zonas convencionales Terminales: Terminales de zona

10 Zonas convencionales Alarma
Prevención de problemas ocasionados en el cableado por: Plaga Deterioro Intervenciones de terceros Instalaciones deficientes Intentos de Sabotajes Alarma 5.6K ohm Zona NC sin resistencia Zona con EOL

11 Zonas convencionales Consideraciones: Z COM EOL
Cualquier detector activará la misma zona. No conectar más de 3 detectores en el mismo loop. Dispositivos del mismo tipo (magnéticos, PIR, etc.). Restringidos a un área o aplicación común. La misma definición de zona aplicará para todos. Conectar siempre la resistencia al dispositivo más alejado de la zona. Z COM EOL

12 Zonas convencionales

13 Doble resistencia de fin de línea
Nomenclatura 5.6kΩ Zona Cerrada 11.2kΩ Zona Abierta ∞ Circuito Abierto Tamper 0 Circuito en Corto Falla

14 Resistencia simple de fin de línea
Conexión EOL 2 estados posibles: Normal Abierto/Alarmado 5.6K

15 Doble resistencia de fin de línea
Conexión DEOL 4 estados posibles: Normal Abierto Alarmado Sabotaje 5.6K 5.6K

16 Expansor de zonas convencionales PC5108 v2
Recomendable que las zonas convencionales ocupen las primeras posiciones en un sistema híbrido. La versión FRL (Fast Response Loop) ofrece respuesta rápida a dispositivos de alta velocidad (36 ms = respuesta rápida / 400ms. = regular). Si quedan zonas libres, es recomendable no asignarlas a inalámbricos ni a direccionables.

17 Expansión de zonas mediante el uso de la quinta terminal del teclado.
*[077] Opción [3] [ON] 5º.ta terminal es PGM [OFF] 5º.ta terminal es Zona

18 3. Expansión direccionable

19 Expansor de zonas direccionables PC5100 para Power Series.
Capacidad para expandir 32 zonas direccionables. Solo las zonas de la 1 a la 32 pueden ser programadas como direccionables. Solo puede usarse un expansor PC5100 en el sistema. Asegurarse de no usar una zona asignada a un expansor convencional o a un dispositivo inalámbrico. Los detectores direccionables no pueden ser enrolados por downloading!!! Deben ser enrolados manualmente.

20 Capacidad máxima de corriente del lazo direccionable: 170mA
Características Eléctricas Consumo del módulo: 40mA Capacidad máxima de corriente del lazo direccionable: 170mA Si el lazo direccionable entra en corto se reflejará como sabotaje del módulo PC5100, una zona en fallo o incluso como una zona abierta.

21 Plataforma de dispositivos direccionables DSC

22 Detectores AML FSB-210 Detector de humo AMB-300 Detector de movimiento
Cámara de humo patentada Detector de temperatura fijo Resistencia al polvo, insectos y corrientes de aire AMB-300 Detector de movimiento Basado en el Bravo 300

23 Detectores AML AMB-500 Detector de movimiento de montaje en techo
Procesamiento de señales Multi-Nivel Elemento PIR quad especial de bajo ruido Compensación de temperatura Alta inmunidad a luz blanca y RF AMB-600 Detector de movimiento antimascota Procesamiento de señales multinivel Doble PIR con alta inmunidad a ruido No detecta mascotas de hasta 38 Kg Compensación automática de calor Alta inmunidad a RF y luz blanca

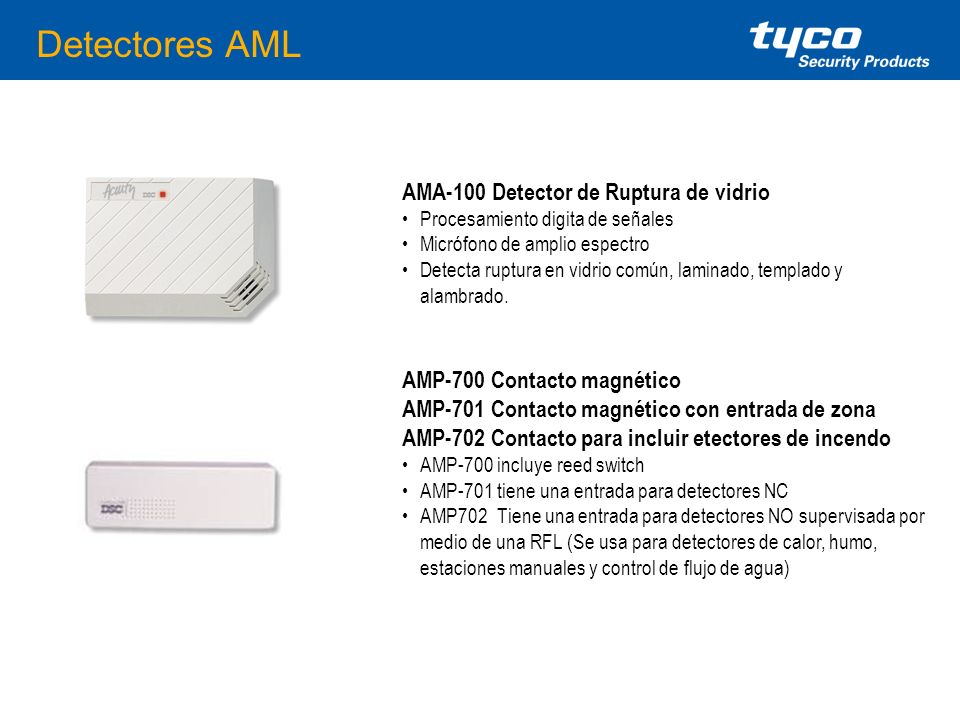

24 Detectores AML AMA-100 Detector de Ruptura de vidrio
Procesamiento digita de señales Micrófono de amplio espectro Detecta ruptura en vidrio común, laminado, templado y alambrado. AMP-700 Contacto magnético AMP-701 Contacto magnético con entrada de zona AMP-702 Contacto para incluir etectores de incendo AMP-700 incluye reed switch AMP-701 tiene una entrada para detectores NC AMP702 Tiene una entrada para detectores NO supervisada por medio de una RFL (Se usa para detectores de calor, humo, estaciones manuales y control de flujo de agua)

25 Módulos de infraestructura para lazo direccionable
AMX-400 Repetidor/aislador de módulo Se usa para repetir los datos del AML Incrementa la distancia total de cableado AML Connecte hasta 4 módulos en cualquier tramo de cable Requiere una fuente externa de 12VDC AML-770 Aislador de módulo Se usa para aislar tramos de cableado en caso de un problema Le permite conectar detectores de robo al bus AML usado para fuego Bajo consumo de corriente – 1mA

26 Módulos de infraestructura para lazo direccionable
El regenerador de lazo direccionable AMX-400 se puede conectar a un panel para ampliar la distancia permitida de cableado en el lazo direccionable. La unidad aísla los dispositivos direccionales, limitando el efecto de cortocircuitos. El AMX-400 se puede alimentar de la corriente auxiliar del panel de control o de una fuente de alimentación independiente. Un máximo de cuatro módulos AMX-400 se pueden conectar al sistema en serie.

27 Módulos de infraestructura para lazo direccionable

28 Módulos de infraestructura para lazo direccionable
El aislador del lazo AML-770 proporciona aislamiento contra cortocircuitos para los dispositivos en un lazo de AML. En caso de cortocircuito, el aislador del lazo abrirá el lado positivo del lazo, aislando todos los dispositivos conectados entre él y el aislador siguiente del lazo AML-770. Cuando el cortocircuito se quita, el aislador volverá automáticamente a operación normal. Un LED rojo en el aislador destella cada10 segundos para indicar operación normal. Durante una condición de cortocircuito, el LED permanece encendido.

29 Cálculo de consumo de corriente de lazo direccionable
FSB-210B 1.8 2.5

30 Configuraciones de lazo direccionado
Derivación de inicio (Home Run) En cadena (Daisy Chaining) Derivación en “T” (T-Tap)

31 Distancias máximas en base a corriente

32 Programación de detectores direccionables
Ingresar a sección [805] Teclear número de zona direccionable en dos dígitos [01]-[32] Ingrese dirección o número serial electrónico del dispositivo. Efectúe la definición de zona correspondiente y la asignación de particiones. (*) Active el atributo de zona Wireless/AML (switch 8 en las secciones de [101]-[132]). (*) Nota, si existen zonas direccionables con definiciones de retardo e interiores, siempre cuidar de asignar número de zonas menores a las zonas de retardo. No tener cuidado con esto pude producir falsas alarmas en el sistema.

33 Borrar o reemplazar dispositivos direccionables
Para borrar un dispositivo direccionable ingrese como número de serie en el número de zona correspondiente. Apague y vuelva a encender el panel. Para reemplazar un dispositivo direccionable, no reemplace el número de serie directamente, primero efectúe el procedimiento de borrado del dispositivo original.

34 4. Aplicaciones de incendio residencial

35 Conceptos básicos de Incendio residencia y comercial
Tipos de sensores: 4 Hilos 2 Hilos Inalámbricos Direccionables Tecnologías de detección Fotoeléctricos Iónicos Calor Múltiples Colocación Para el cálculo de detectores de humos o de calor necesarios en la instalación hemos de recurrir a la NFPA 72 en la que podremos comprobar que en función de la altura del local, la superficie del mismo e inclinación del techo cada tipo de detector tendrá una superficie de cobertura. De forma muy general diremos que, considerando techos planos, los detectores de humos cubrirán 80 m2  si se sitúan entre una altura de entre 6 y 12 metros. Si la altura de instalación es inferior a 6 metros, la superficie de cobertura será de 60 m2. En el caso de detectores de calor, en general su superficie de cobertura es de 40 m2. Se suele adoptar como buena práctica una la distancia de 4.5 mts como radio de separación entre detector y detector; así como entre detector y muro.

36 Detectores de Humo convencionales DSC
Compensación automática de saturación (Drift) Vs Sensibilidad. Opción con buzzer incorporado (S) Opción con sensor de temperatura integrado (T) Método de prueba con magneto o botón. Restablecimiento de compensación después de mantenimiento Lectura mediante “beeps” acústicos usando el FSD-100 que almacena hasta 500 lecturas y datos relevantes con opción de descarga a PC.

37 Aplicación de detectores convencionales de 2 Hilos
La conexión de sensores de 2 hilos se podrá hacer a través de la PGM2, que soporta 300 mA. Dependiendo del consumo en standby de cada fabricante se podrá conectar entre 20 y 30 detectores en el mismo lazo. No se activará ninguna zona, simplemente alarma general de fuego Una vez que se activa uno de ellos, no podrá activarse otro más. Se utiliza una resistencia de fin de línea en el último sensor de 2K2 Programar la PGM2 como tipo 04 en la sección [009] Para restablecer, teclear *72 una vez disipado el humo.

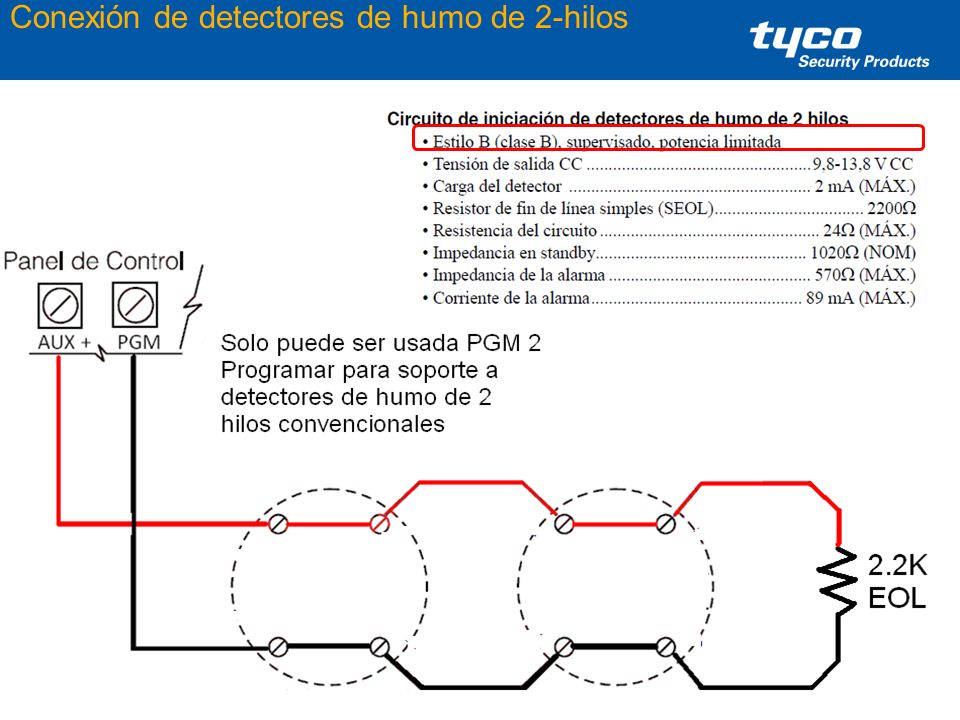

38 Conexión de detectores de humo de 2-hilos

39 Aplicación de detectores convencionales de 4 Hilos
La conexión de sensores de 4 hilos se podrá hacer a través de la cualquier PGM, aunque variará la cantidad de detectores soportados en un mismo lazo. Teóricamente se podrían conectar bastantes detectores, la UL recomienda 2 detectores por lazo de zona en aplicaciones residenciales y zonificación puntual en aplicaciones comerciales. Utilizar detectores de 4 hilos cuando se desee identificación por zona. Se utiliza una resistencia de fin de línea de loop de zona 5K8, no aplica DEOL Programar la PGM2 como tipo 03 en la sección [009] Programar zona como incendio 24H estándar o incendio 24H con demora (Hard-wired), definiciones 08 y 07 respectivamente. Para resetear teclear *72 una vez disipado el humo.

40 Operación zonas de incendio estándar
Conexión de detectores de humo de 4-hilos Operación zonas de incendio estándar 5.6kΩ Normal 0 Ω Fuego ∞ Ω Fallo de fuego

41 Sensores de Humo con tecnologías propietarias de DSC
Los sensores de humo inalámbricos y direccionables tienen sus propias definiciones de zona, para que el sistema sea capaz de supervisarlos efectivamente. Definiciones 87 y 88.

42 Detectores de humo inalámbrico WS4916 y WS4926
Compensación Automática de corrientes de aire Sensibilidad baja, configurada en fábrica Reporta Alta o Baja Sensibilidad Larga duración de las baterías de litio – 8 años Cámara removible y fácil de limpiar Incluye Detector de temperatura Supervisado Incluye alarma sonora de 85dB Característica nueva: Prueba del sistema presionando 1 botón Incluye Auto-Diagnóstico Diseño de bajo perfil El modelo WS4916 incorpora detector de temperatura Para instalaciones residenciales aprobadas por la UL/ULC el uso de dos repetidores es obligatorio.

43 5. Funciones para disminución de falsas alarmas y cumplimiento del estándar CP-01

44 ¿Qué es CP-01? El Estándar CP-01
Es un estándar de la Asociación de la industria de la seguridad (SIA), orientado a la reducción de falsas alarmas. Es reforzar la integridad de las personas y sus propiedades reforzando las iniciativas de ley Es un consenso de toda la industria de la seguridad que incluye experiencias y estadísticas de muchos años. Serie Power es la plataforma de DSC que cumple con el estándar CP-01

45 Beneficios de CP-01 El Estándar CP-01
CP-01 emplea toda la experiencia de la industria y un enfoque de sentido común para prevenir las falsas alarmas y sobre todo los falsos despachos. Típicamente las falsas alarmas ocurren mucho más frecuente al entrar o salir de un inmueble protegido por el sistema de seguridad Los usuarios son siempre seres humanos, CP-01 busca siempre acomodar las necesidades del uso diario del sistema de alarma.

46 Algunas medidas promovidas por CP-01
El Estándar CP-01 Algunas medidas promovidas por CP-01 Tiempos de salida por arriba de los 45 seg. Tiempos de entrada por arriba de los 30 seg. Aviso de urgencia faltando 10 seg. Antes del arme. Medidas de confirmación o retardos en la activación de señales de emergencia directa (teclas FAP) Código de amago independiente, no la modificación de uno existente

47 Algunas medidas promovidas por CP-01
El Estándar CP-01 Algunas medidas promovidas por CP-01 Notificación de cierres aperturas y eventos relacionados Retardo y opciones de cancelación de envío de eventos Métodos para verificación y pruebas de dispositivos en la instalación y notificación de pruebas (walk-test) Método para prevenir un fallo en el aseguramiento de la propiedad (status ready y fallo al salir)

48 Características avanzadas para reducción de falsas alarmas
Desactivación por activación reiterativa (Swinger Shutdown) Secciones involucradas: 377: Variables de comunicación Notas: La desactivación por activación reiterativa, se reiniciará en todas las particiones activas bajo el armado de cualquier partición o la media noche de cada día. Existe un parámetro para alarmas, sabotajes y fallas de mantenimiento

49 Características avanzadas para reducción de falsas alarmas
Código policial y Zona cruzada Secciones involucradas: : Atributos de zona 176: Temporizador de zona cruzada / código policial 018- opción 6: Seleccionar zona cruzada o código policial Notas: La activación de una sola de las zonas involucradas en la zona cruzada transmitirá el mensaje: Intrusión no confirmada a estación central de monitoreo. La activación de dos zonas involucradas, transmitirá la activación de las zonas correspondientes además del código policial. La activación de una misma zona dentro del tiempo estipulado, también genera la condición de zona cruzada, sin embargo, no debe confundirse con la función de doble disparo.

50 Características avanzadas para reducción de falsas alarmas
Doble disparo Secciones involucradas: 176: Temporizador de zona cruzada / código policial 017- opción 4: Habilitar doble disparo Notas: El primer disparo no causa generación de evento en el buffer, ni activación de salida de sirena, ni la transmisión de ningún tipo de evento a estación central de monitoreo. Esta función solo opera con las zonas definidas como: Interior, Instantánea presente/ausente, Interior con retardo, Interior presente/ausente o presente/ausente con retardo, es decir, relacionadas a detectores de movimiento para interiores. El segundo disparo causa transmisión del código policial

51 Características avanzadas para reducción de falsas alarmas
Código de delincuencia Secciones involucradas: 377: Variables de comunicación 380- opción 8: Delincuencia opera por actividad (horas), delincuencia opera por cierre (días) Notas: El temporizador de actividad se reinicia cuando se arma en presente o cuando se desarma Existe un parámetro para alarmas. Bajo el modo de actividad, la activación de un detector interior bajo las condiciones de desarmado o armado en presente también reiniciarán el temporizador Bajo el modo de delincuencia por cierre, el contador de días, se reiniciará cada vez que se desarme el sistema.

52 Falsas alarmas en detección perimetral
La detección perimetral en el exterior es una de las áreas de protección con mayor incidencias. Los productos de protección perimetral para residencias, suelen ser ALTAMENTE susceptibles a provocar falsas alarmas. (barreras fotoeléctricas, detectores de MOV para exterior). Algunos factores a considerar: Evitar enfocar hacia el ocaso y amanecer directamente. Buscar las esquinas La mayoría de los productos especifican el grado de discriminación de mascotas o animales (Kg), pero esto no significa que el detector incorpora un método real para determinar el peso y tamaño de un animal. Un pequeño pájaro volando cerca puede activar el detector y producir una falsa alarma si no se toman las medidas adecuadas. Elegir el producto con empaques para intemperie adecuados, además de su apropiada calibración es primordial. (IP65 mínimo) A mayor altura, las variaciones de temperatura y acceso a corrientes de aires de mayor masa y velocidad se incrementa. No importa el tipo de dispositivo utilizado, es ALTAMANTE recomendable el uso de la zona cruzada. La combinación de detectores de MOV exteriores y fotoeléctricos, suele dar excelentes resultados.

53 Falsas alarmas en detección perimetral
Detector de doble tecnología, Un solo elemento Infrarrojo y microondas. Grado de empaque hermético IP65 Soporte para pared se vende por separado Ajuste de sensibilidad PIR Ajuste de intensidad de MW Rango de detección 15 mts. Lente opcional con inmunidad anti-mascotas de 35Kg incluido, sin lente, inmunidad hasta 15Kg Adecuado para áreas en exterior delimitadas en corto Pequeños Jardines, patios, accesos, corredores. Invernaderos. LC-151

54 Falsas alarmas en detección perimetral
Detector de doble tecnología, DOBLE elemento Infrarrojo y microondas. Rango de detección ajustable para el elemento PIR superior Grado de empaque hermético IP65 Discriminación de mascotas hasta 35Kg Compensación de temperatura Ajuste de sensibilidad PIR Ajuste de intensidad de MW Rango de detección 18 mts. Buzzer incorporado para pruebas de detección Adecuado para áreas en exterior delimitadas a distancias medias Grandes jardines, azoteas, largos corredores. Tragaluces. Invernaderos. LC-171

55 6. Comunicación IP/GPRS

56 Comunicadores propietarios “serie 260”
TL260 3G2060 TL2603G

57 TL260 / TL2603G Características
La versión TL260 es programable totalmente con el teclado RFK/PK55XX La versión GS2060 es programable mediante PC-LINK y software DLS-5 Encriptación 128-bit AES Dos receptores destino por canal Ethernet Primer canal Ethernet supervisado Conexión PC-Link Formato SIA Formato CID (solo con versiones de comunicador 1.2 o superior y versiones de panel 4.6 o superior) Pruebas periódicas autónomas Programación remota y acceso a downloading hacia el panel vía Ethernet Actualizaciones de firmware

58 3G2060 / TL2603G Características
La versión TL260 es programable totalmente con el teclado RFK/PK55XX La versión GS2060 es programable mediante PC-LINK y software DLS-5 Encriptación 128-bit AES Dos receptores destino por canal GPRS Primer canal GPRS supervisado Conexión PC-Link Formato SIA Formato CID (solo con versiones de comunicador 1.2 o superior y versiones de panel 4.6 o superior) Pruebas periódicas autónomas Programación remota y acceso a downloading hacia el panel vía GPRS Actualizaciones de firmware

59 Paneles de control compatibles y gabinetes
Compatibilidad Paneles de control compatibles y gabinetes Panel de Control: Power Series PC1864/1832/1616 versión 4.1 y superior Gabinete: PC5003C y PC4050C Receptores Compatibles: Sur-Gard System I: versión 1.10 y superior Sur-Gard System II: versión 2.00 y superior Sur-Gard SG-DRL3-IP: version 2.20 y superior (para Sur-Gard System III) Sur-Gard System V Accesorios: GS-15ANTQ: Antenna Extension Kits with 15 feet cable GS-25ANTQ: Antenna Extension Kits with 25 feet cable GS-50ANTQ: Antenna Extension Kits with 50 feet cable

60 Instalación

61 Conexión PC-Link invertida
Cable conector PC-LINK Panel de control: El cable rojo va a la derecha y el negro va a la izquierda. Comunicador: Va al revés (El negro va a la derecha y el rojo a la izquierda)

62 Programación del panel
// Programar las opciones de comunicador en el panel por medio del teclado Secciones [301], [302], [303]: Programar la ruta de comunicación DCAA - Interna (Ethernet 1, Ethernet 2, GPRS 1, GPRS 2) DCBB – Externa Ethernet DCCC – Externa Ethernet 2 DCDD – Externa GPRS 1 DCEE – Externa GPRS 2 (Paneles con versión 4.1 o 4.2 solo soportan código DCAA) Sección [350]: Programar el formato de comunicación, las versiones de panel 4.6 soportan SIA o CID Secciones [351] a [376]: Enrutamiento de llamadas Sección [382]: Habilite la interfaz T-LINK (Opción [5]) Sección [167]: Habilite espera de comunicaciones para el ACK (programe a 60 segundos, en paneles versión 4.6 es el valor por defecto) Sección [401]: Habilitar DLS por GPRS o Ethernet (Opción [1]) El programación del comunicador se hace posteriormente en la sección {851}, normalmente la parte Ethernet se puede completar con el propio teclado, para la parte GPRS, la programación del APN obligará el uso del software DLSIV o DLSV

63 Enrutamiento de eventos con panel versión 4.6
DCDD DCBB Panel ciudad A DCDD Estación ciudad A DCBB /DCCC DCCC [301] DCBB [302] DCCC [303] DCDD Estación ciudad B

64 Señalización de LED’s TL260GS
LED’s verdes Indicación de nivel de señal 1er. LED recepción de SMS 2do. LED transmisión y recepción de datos por canal GPRS LED rojo El cable de red no está conectado Falla de DHCP Falló en conseguir una IP de la red GPRS La conexión GPRS se restauró LED ámbar Condición de fallo, dependiendo del número de parpadeos.

65 Consulta de condiciones de falla
Problema General de Sistema

66 Restauración a valores de fábrica
Restaurar a valores de fábrica Localice el conjunto de 5 pines en la mitad de la tarjeta 2. Con el módulo apagado conecte el puente en los dos pines de arriba 3. Encienda el módulo, cuando los dos LED verdes titile rápidamente el módulo estará con los valores de fábrica

67 7. Downloading

68 Base de datos basada en SQLite Nuevas vistas de sistema
DLS 5 Características Principales Base de datos basada en SQLite Nuevas vistas de sistema Actualizador automático integrado Importación de cuentas de DLS2002 Auto-detección de panel y comunicador Conectar únicamente/ Desconectar inmediatamente Modo de trabajo en grupo (Workgroup)

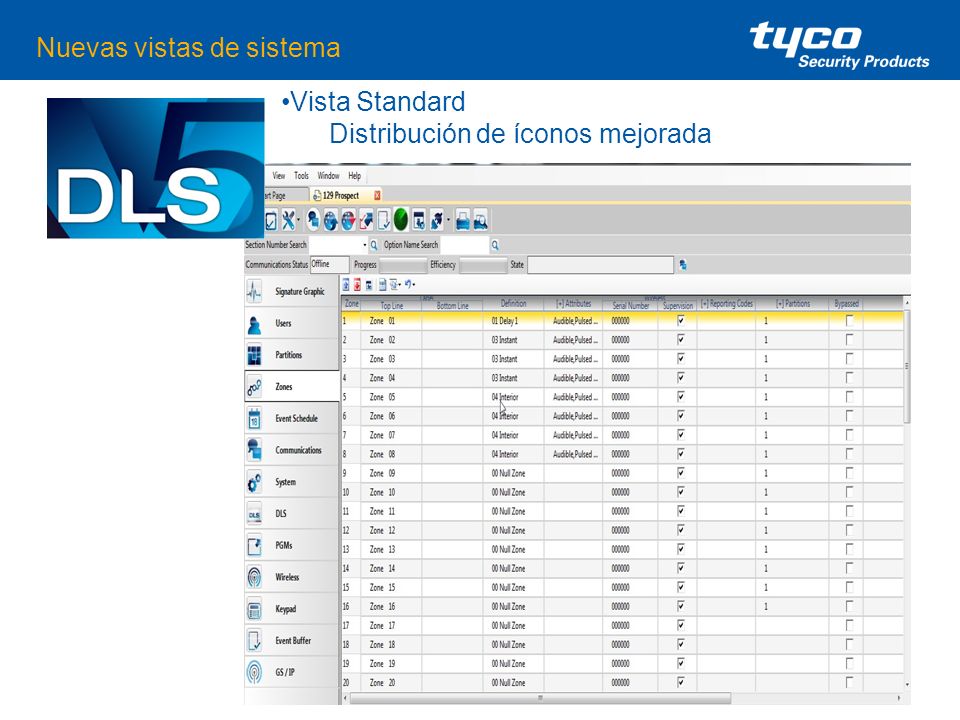

69 Nuevas vistas de sistema
Vista Standard Distribución de íconos mejorada

70 Nuevas vistas de sistema
Vista de hojas de programación (worksheet view) Basada en la vista de DLS2002

71 Nuevas vistas de sistema
Vista SA (System Administrator) Vista idéntica al software DLS SA Solo se despliegan las opciones de usuario final

72 Actualizador automático incorporado
El actualizador (autoupdater) automático ha sido incorporado a DLSV y solo se ejecuta cuando la aplicación está corriendo. Permite la instalación fuera de línea de la aplicación y de los controladores.

73 Utilería de importación de cuentas de DLS2002
Importa todas las cuentas soportadas de DLS2002 a DLS5 SCW and Power series 4.1 – 4.5 Solo se importa el número telefónico del panel y el código de acceso de downloading.

74 Auto-detección de paneles y comunicadores
El DLS5 se conectará al panel o comunicador y automáticamente creará la cuenta con el tipo de producto apropiado.

75 Conectar únicamente/ Desconectar inmediatamente
DLS5 se conectará a la cuenta sin realizar ninguna operación En cualquier momento la comunicación puede ser interrumpida de forma inmediata.

76 Modo de trabajo en grupo
Configuración de red en DLS5 (Disponible ya desde DLS IV) Una base de datos común para todos los clientes DLS Hasta 8 clientes conectados al servidor simultáneamente Conexiones de salida administradas por el servidor Administración de Modems (para llamadas entrantes y salientes) Conectividad IP (mediante redireccionamiento de puertos)

77 Modo de trabajo en grupo
System Architecture

78 Downloading a través del internet público
000000AA99? 3062 TCP Internet Red Local 3062 Código de cuenta de administración 000000AA99 = 000000AA99 El comunicador debe enviar señales con suficiente regularidad para que este esquema opere exitosamente: Supervisión, pruebas periódicas, cierres y aperturas. :3064

79 Downloading a través del internet público (configuración)
000000AA99

80 Dirección IP pública de la conexión de internet local: 189.143.115.43
Downloading por GPRS Dirección IP pública de la conexión de internet local: Número de puerto TCP de entrada a la red local: 51004 Número telefónico del SIM card instalado en el comunicador GPRS: SIM card ID:

81 Downloading por GPRS READ SCREEN Internet SIM
SMS Internet SIM Conexión de entrada iniciada por el comunicador READ SCREEN Sesión de DLS del usuario

82 Downloading por GPRS Internet 51004 51004 SIM READ SCREEN

83 Aplicaciones remotas

84 Aplicaciones remotas

85 Para saber más… DSC (descargar manuales y software)
ftp://ftp.inalarm.mx/ Usuario: cliente Contraseña: Inalarm Mini sitio DSC

86 Gracias por su atención….
