1 SEMANA-05 ELECTROTECNIA

2 Que es la Corriente Eléctrica?
Hemos visto que se define la corriente eléctrica como un FLUJO DE ELECTRONES QUE CIRCULA POR UN MATERIAL CONDUCTOR. En un circuito eléctrico puede haber mucha o poca corriente eléctrica, según que pasen por él muchos o pocos electrones por segundo. Su unidad de medida es el Amper A Esta cantidad de corriente dependerá de otros factores o magnitudes en el circuito y puede determinarse con la LEY DE OHM.

3 Ejemplo Hidráulico En un circuito hidráulico, si se aumenta la altura o potencial; aumentará la corriente de agua o caudal.

4 En el Circuito Eléctrico

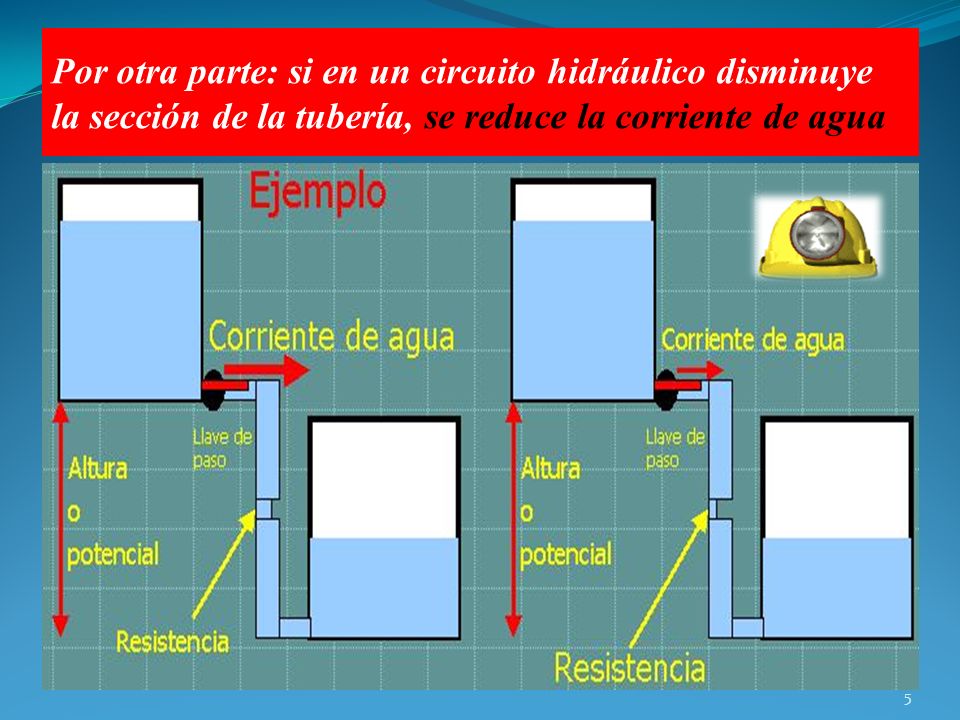

5 Por otra parte: si en un circuito hidráulico disminuye la sección de la tubería, se reduce la corriente de agua

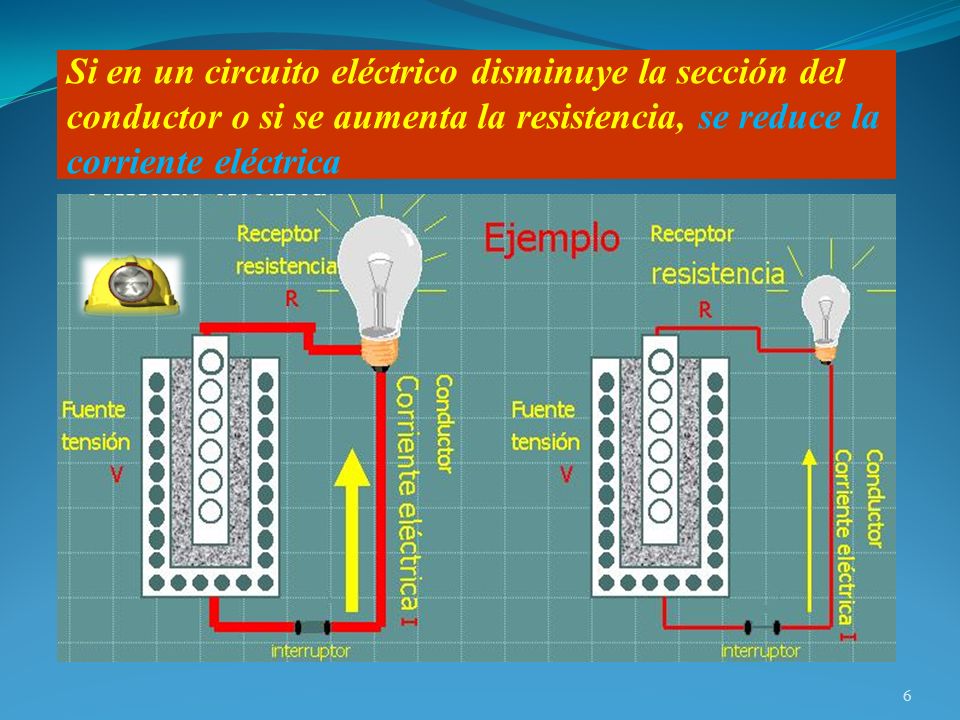

6 Si en un circuito eléctrico disminuye la sección del conductor o si se aumenta la resistencia, se reduce la corriente eléctrica

7 CONOCIDA COMO:

8 Conceptos elementales
LEY DE OHM Conceptos elementales

9 La expresión algebraica de esta Ley es:
Por lo tanto la cantidad de CORRIENTE eléctrica en un circuito dependerá de la TENSION y de la RESISTENCIA en el mismo, según la ley de OHM. Esta ley dice: La intensidad de corriente eléctrica obtenida en un circuito, es directamente proporcional a la tensión aplicada, e inversamente proporcional a la resistencia eléctrica del mismo. La expresión algebraica de esta Ley es: Siendo I: la intensidad de corriente en amperes (A); V: la tensión aplicada en volts (V) R: la resistencia en ohms (W).

10 EXPLICANDO LA LEY DE OHM Ejemplo gráfico de la Ley de Ohm
La Ley de Ohm se puede entender con facilidad si se analiza un circuito donde están en serie, una fuente de voltaje (una batería de 12 voltios) y un resistor / resistencia de 6 ohms (ohmios). Ejemplo gráfico de la Ley de Ohm

11 Se puede establecer una relación entre el voltaje de la batería, el valor del resistor y la corriente que entrega la batería y que circula a través del resistor. Esta relación es: I = V / R y se conoce como la Ley de Ohm. Entonces la corriente que circula por el circuito (por el resistor) es: I = 12 Voltios / 6 ohms = 2 Amperios. De la misma fórmula se puede despejar el voltaje en función de la corriente y la resistencia, entonces la Ley de Ohm queda: V = I x R. Entonces, si se conoce la corriente y el valor del resistor se puede obtener el voltaje entre los terminales del resistor, así: V = 2 Amperios x 6 ohms = 12 Voltios

12 Para recordar las tres expresiones de la Ley de Ohm se utiliza el triángulo que tiene mucha similitud con las fórmulas a emplear.

13 Conceptos elementales
LEY DE OHM Conceptos elementales

14 RESUMIENDO En un circuito eléctrico tendremos mas corriente cuanto mas voltaje se aplique. En cambio tendremos menos corriente cuanto mas resistencia exista. Todo esto se relaciona en la ley de OHM : V R = — I Que también puede expresarse : En conjunto : V V= I x R I R

15 La adquieren los cuerpos
Positiva Negativa Puede ser CARGA ELÉCTRICA Propiedad de la materia Es una Mediante los La adquieren los cuerpos que poseen Métodos de carga Frotamiento Contacto Inducción Carga negativa Déficit de electrones Exceso de electrones Carga positiva
