Estructura y dinámica de la Tierra

Presentación del tema: "Estructura y dinámica de la Tierra"— Transcripción de la presentación:

1 Estructura y dinámica de la Tierra
INICIO ESQUEMA RECURSOS INTERNET Estructura y dinámica de la Tierra LECTURA INICIAL ESQUEMA RECURSOS INTERNET ANTERIOR SALIR

2 Iglesia de San Juan de Parangaricutiro
INICIO ESQUEMA RECURSOS INTERNET Lectura inicial «A las cuatro de la tarde […] noté que una grieta, que se encontraba en uno de los corrales de mi granja, se había abierto y vi que era una clase de grieta que tenía una profundidad solamente de la mitad de un metro. Me fijé alrededor […] cuando sentí un trueno, los árboles temblaban […]. Fue entonces que vi cómo en el agujero, la tierra se hinchó y se levantó dos o dos y medio metros de alto y una clase de humo o de polvo fino, gris como las cenizas, comenzó a levantarse para arriba en una porción de la grieta que no había visto previamente. Más humo comenzó inmediatamente a levantarse con un chiflido ruidosamente y continuo, y había un olor de azufre». Dionisio Pulido, un agricultor del pueblo de Paricutín, en México, describe así el comienzo de la erupción volcánica en su campo de maíz el 20 de febrero de 1943. A finales de ese año, el volcán Paricutín tenía ya una altura de 336 metros y la lava había sepultado cinco pueblos de los alrededores. En 1952 la actividad volcánica cesó tan bruscamente como había comenzado nueve años antes. El cono volcánico había alcanzado una altura de 424 metros y había cubierto de lava una extensión de 25 kilómetros cuadrados. Iglesia de San Juan de Parangaricutiro Volcán Paricutín ANTERIOR SALIR

3 Esquema de contenidos Estructura y dinámica de la Tierra
INICIO ESQUEMA RECURSOS INTERNET Esquema de contenidos Estructura y dinámica de la Tierra El tiempo y los procesos geológicos El ciclo de las rocas El calor interno Las capas Discontinuidades sísmicas Clasificación La litosfera El origen de los relieves El fijismo El movilismo La isostasia La extensión del fondo oceánico La tectónica de placas La astenosfera Pruebas Las placas litosféricas Los bordes de placa Bordes constructivos Bordes pasivos Bordes destructivos Bordes de colisión INICIO ANTERIOR SALIR

4 Recursos para la explicación de la unidad
INICIO ESQUEMA RECURSOS INTERNET Recursos para la explicación de la unidad Tiempo y procesos geológicos El ciclo de las rocas Gradiente geotérmico y calor interno Las discontinuidades sísmicas Composición y estructura de la Tierra La litosfera El fijismo El movilismo La isostasia La extensión del fondo oceánico La astenosfera Pruebas de la tectónica de placas Las placas litosféricas Bordes constructivos Bordes pasivos Enlaces Bordes destructivos Bordes de colisión INICIO ANTERIOR SALIR

5 Procesos de millones de años
INICIO ESQUEMA RECURSOS INTERNET El tiempo y los procesos geológicos Procesos de millones de años Erosión Sedimentación James Hutton ANTERIOR SALIR

6 El ciclo de las rocas Erosión Meteorización Transporte Sedimentación
INICIO ESQUEMA RECURSOS INTERNET El ciclo de las rocas Erosión Meteorización Transporte Sedimentación Vulcanismo Subsidencia ANTERIOR SALIR

7 El gradiente geotérmico y el calor interno de la Tierra
INICIO ESQUEMA RECURSOS INTERNET El gradiente geotérmico y el calor interno de la Tierra ¿Cuál es la causa del gradiente geotérmico? ANTERIOR SALIR

8 El gradiente geotérmico y el calor interno de la Tierra
INICIO ESQUEMA RECURSOS INTERNET El gradiente geotérmico y el calor interno de la Tierra Calor interno Impactos de meteoritos Desintegración de elementos radiactivos Decantación de materiales más densos GRADIENTE GEOTÉRMICO La temperatura aumenta 30 ºC cada kilómetro de profundidad ANTERIOR SALIR

9 Corteza Manto Núcleo Composición y estructura de la Tierra Km.
INICIO ESQUEMA RECURSOS INTERNET Composición y estructura de la Tierra Km. Corteza Corteza oceánica 10 Corteza continental 70 Manto superior 670 Manto Manto inferior 2 900 Núcleo superior Núcleo 5 150 Núcleo inferior 6 370 ANTERIOR SALIR

10 Las discontinuidades sísmicas
INICIO ESQUEMA RECURSOS INTERNET Las discontinuidades sísmicas Km. Discontinuidad de Mohorovicic Discontinuidad de Repetti 670 Discontinuidad de Gutenberg 2 900 Discontinuidad de Lehman 5 150 6 370 ANTERIOR SALIR

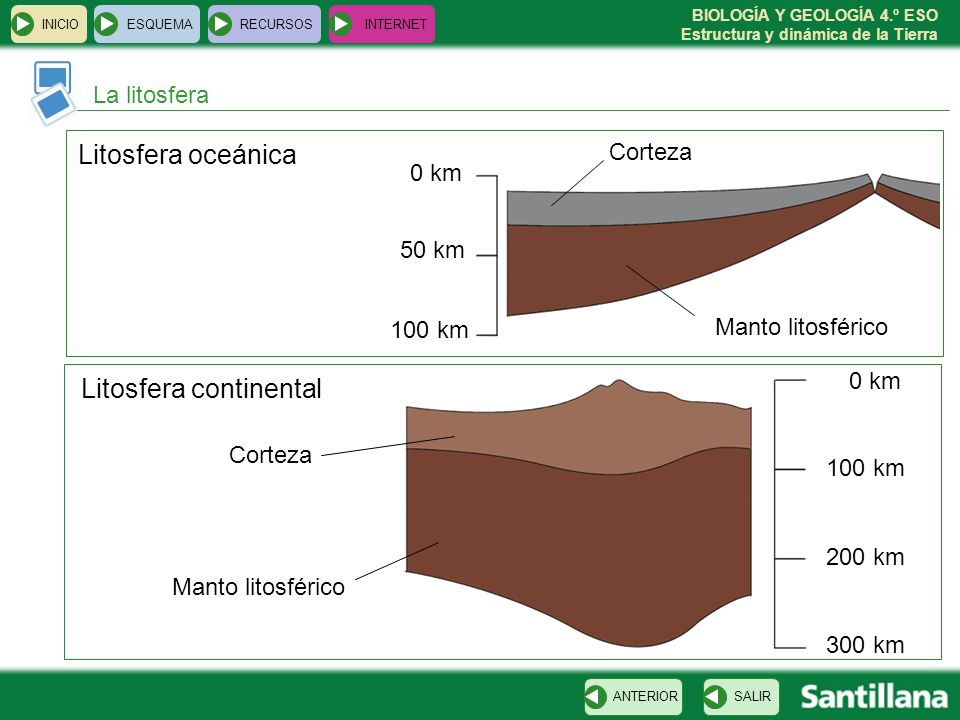

11 Litosfera continental
INICIO ESQUEMA RECURSOS INTERNET La litosfera Litosfera oceánica Corteza 0 km 50 km 100 km Manto litosférico 0 km Litosfera continental Corteza 100 km 200 km Manto litosférico 300 km ANTERIOR SALIR

12 INICIO ESQUEMA RECURSOS INTERNET El fijismo Los continentes han permanecido siempre fijos en las mismas posiciones que ocupan en la actualidad ANTERIOR SALIR

13 Encaje de los perfiles de los continentes
INICIO ESQUEMA RECURSOS INTERNET El movilismo Pruebas aportadas por Wegener para apoyar su teoría de la deriva continental Encaje de los perfiles de los continentes Huellas de la erosión del hielo Aparición de fósiles iguales en distintos continentes ANTERIOR SALIR

14 Pangea El movilismo Encaje de los perfiles de los continentes
INICIO ESQUEMA RECURSOS INTERNET El movilismo Encaje de los perfiles de los continentes Pangea VOLVER Wegener afirmaba que los continentes podían desplazarse, y que hacía 300 millones de años habían estado unidos formando una masa continental única ANTERIOR SALIR

15 Huellas de la erosión del hielo
INICIO ESQUEMA RECURSOS INTERNET El movilismo Huellas de la erosión del hielo VOLVER Las huellas cobraban sentido si se suponía que hace 300 millones de años los continentes estaban juntos y cubiertos por un casquete de hielo ANTERIOR SALIR

16 Aparición de fósiles iguales en distintos continentes
INICIO ESQUEMA RECURSOS INTERNET El movilismo Aparición de fósiles iguales en distintos continentes VOLVER Esto no podía explicarse a menos que los continentes hubieran estado en contacto sin ningún océano de separación ANTERIOR SALIR

17 La isostasia Series sedimentarias Rasa costera Grandes relieves
INICIO ESQUEMA RECURSOS INTERNET La isostasia Series sedimentarias Rasa costera Grandes relieves Terrazas ANTERIOR SALIR

18 La extensión del fondo oceánico
INICIO ESQUEMA RECURSOS INTERNET La extensión del fondo oceánico DORSALES OCEÁNICAS ANTERIOR SALIR

19 La extensión del fondo oceánico
INICIO ESQUEMA RECURSOS INTERNET La extensión del fondo oceánico Las dorsales son fracturas de la litosfera El basalto expulsado por la actividad volcánica forma nueva corteza oceánica Los continentes son empujados y obligados a separarse. La presión del magma empuja ambos flancos de la dorsal y también la levanta BANDEADO MAGNÉTICO VOLVER ANTERIOR SALIR

20 La extensión del fondo oceánico
INICIO ESQUEMA RECURSOS INTERNET La extensión del fondo oceánico En la lava se forman cristales de magnetita desordenados Al enfriarse la lava, los cristales se orientan con el campo magnético terrestre. VOLVER ANTERIOR SALIR

21 Movimientos de convección
INICIO ESQUEMA RECURSOS INTERNET La astenosfera Movimientos de convección Inicialmente se pensaba que la astenosfera era la capa que permitía el deslizamiento de la litosfera Actualmente se ha comprobado que la convección afecta a todo el manto ANTERIOR SALIR

22 Pruebas de la tectónica de placas
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas Desplazamiento de los continentes AMPLIAR Plano de Benioff AMPLIAR Bandas de magnetismo AMPLIAR El “cinturón de fuego” AMPLIAR Cadenas montañosas AMPLIAR ANTERIOR SALIR

23 El plano de Benioff Pruebas de la tectónica de placas
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas El plano de Benioff Zona de destrucción de litosfera oceánica. Litosfera continental Litosfera oceánica Plano de Benioff Focos sísmicos VOLVER ANTERIOR SALIR

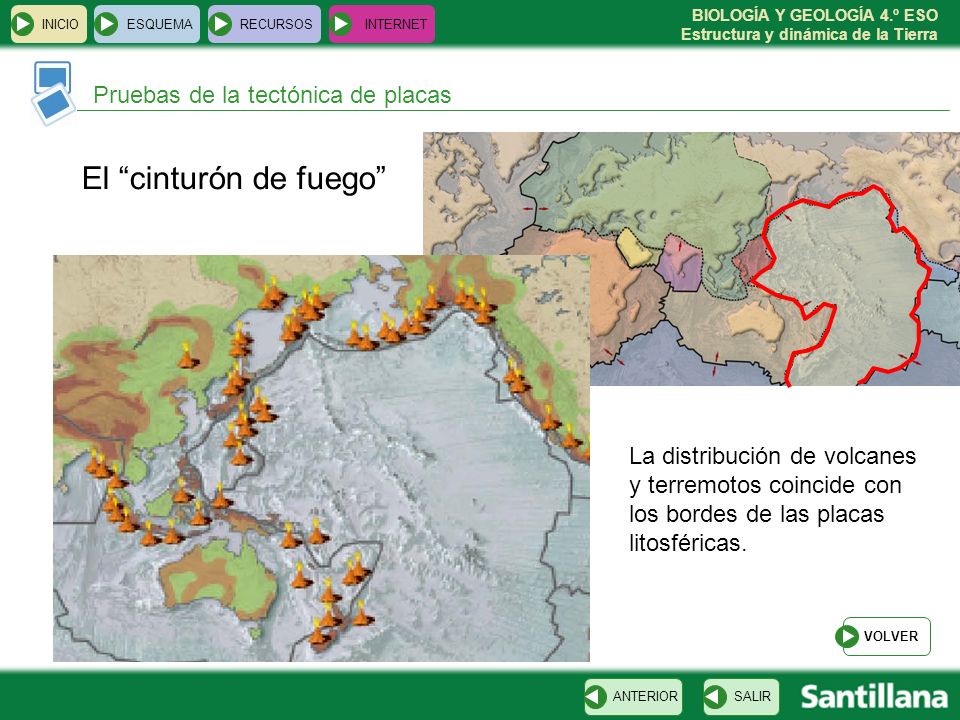

24 El “cinturón de fuego” Pruebas de la tectónica de placas
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas El “cinturón de fuego” La distribución de volcanes y terremotos coincide con los bordes de las placas litosféricas. VOLVER ANTERIOR SALIR

25 Desplazamiento de los continentes
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas Desplazamiento de los continentes Es posible medir la velocidad a la que se desplazan los continentes mediante un rayo láser. Europa y América se separan entre 2 y 6 milímetros al año. VOLVER ANTERIOR SALIR

26 Desplazamiento de los continentes
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas Desplazamiento de los continentes La simetría en las bandas de magnetismo de las rocas es una prueba de que en las dorsales se crea litosfera que es empujada hacia los lados VOLVER ANTERIOR SALIR

27 Cadenas montañosas Pruebas de la tectónica de placas
INICIO ESQUEMA RECURSOS INTERNET Pruebas de la tectónica de placas Cadenas montañosas VOLVER Las cadenas montañosas son el resultado de la colisión de placas. Himalaya ANTERIOR SALIR

28 Las placas litosféricas
INICIO ESQUEMA RECURSOS INTERNET Las placas litosféricas PLACA NORTEAMERICANA PLACA EUROASIÁTICA PLACA AFRICANA PLACA PACÍFICA PLACA DE NAZCA PLACA ÍNDICA PLACA SURAMERICANA Dorsal oceánica PLACA ANTÁRTICA Zonas de subducción y colisión continental ANTERIOR SALIR

29 Bordes constructivos. Las dorsales oceánicas
INICIO ESQUEMA RECURSOS INTERNET Bordes constructivos. Las dorsales oceánicas Rift Basalto Nueva corteza oceánica Esfuerzos distensivos Magma ANTERIOR SALIR

30 Bordes pasivos. Las fallas transformantes
INICIO ESQUEMA RECURSOS INTERNET Bordes pasivos. Las fallas transformantes Movimientos de cizalla Fuerte sismicidad Falla de San Andrés ANTERIOR SALIR

31 Bordes destructivos. Las zonas de subducción
INICIO ESQUEMA RECURSOS INTERNET Bordes destructivos. Las zonas de subducción Arco de islas Cordillera volcánica Placa cabalgante Metamorfismo Placa subducente Magmatismo ANTERIOR SALIR

32 Bordes de colisión Orógeno de colisión Zona de sutura Fracturas
INICIO ESQUEMA RECURSOS INTERNET Bordes de colisión Orógeno de colisión Zona de sutura Fracturas Plutones graníticos Ascenso isostático ANTERIOR SALIR

33 Recursos deriva continental
INICIO ESQUEMA RECURSOS INTERNET Enlaces de interés Interior de la Tierra IR A ESTA WEB Recursos deriva continental IR A ESTA WEB INICIO ANTERIOR SALIR
