1 GESTIÓN AVANZADA DE RSU: RECICLAJE MATERIAL INTEGRAL.
EL PROYECTO Biorrefineria BCN Por Dr. Xavier Elias Consultor internacional y Ex-director de la Bolsa de Subproductos de Cataluña. Bogotá 12 y 13 de noviembre de 2015 Mini foro Cyted Bioenergía en Iberoamérica: Fuentes, Conversión y Sustentabilidad

2 LOS MODELOS DE GESTIÓN DE LOS RSU
Los modelos de gestión de RSU son: Recogida selectiva (modelo muy variable). Valorización energética (electricidad o calor). Vertido. RECOGIDA SELECTIVA Fracciones recuperadas RECICLAJE Fracción resto VALORIZACIÓN ENERGÉTICA INCINERACIÓN Electricidad Calor/frío GASIFICACIÓN Biocarburante VERTIDO EN MASA RELLENOS SANITARIOS SEGUROS RELLENOS NO CONTROLADOS

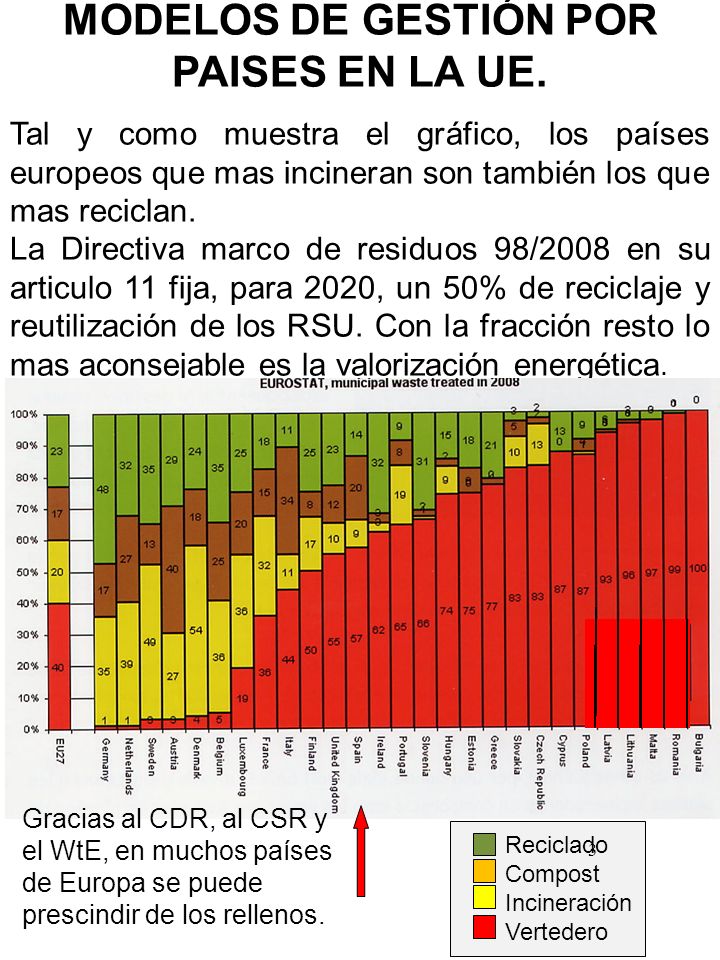

3 MODELOS DE GESTIÓN POR PAISES EN LA UE.
Tal y como muestra el gráfico, los países europeos que mas incineran son también los que mas reciclan. La Directiva marco de residuos 98/2008 en su articulo 11 fija, para 2020, un 50% de reciclaje y reutilización de los RSU. Con la fracción resto lo mas aconsejable es la valorización energética. Gracias al CDR, al CSR y el WtE, en muchos países de Europa se puede prescindir de los rellenos. Reciclado Compost Incineración Vertedero

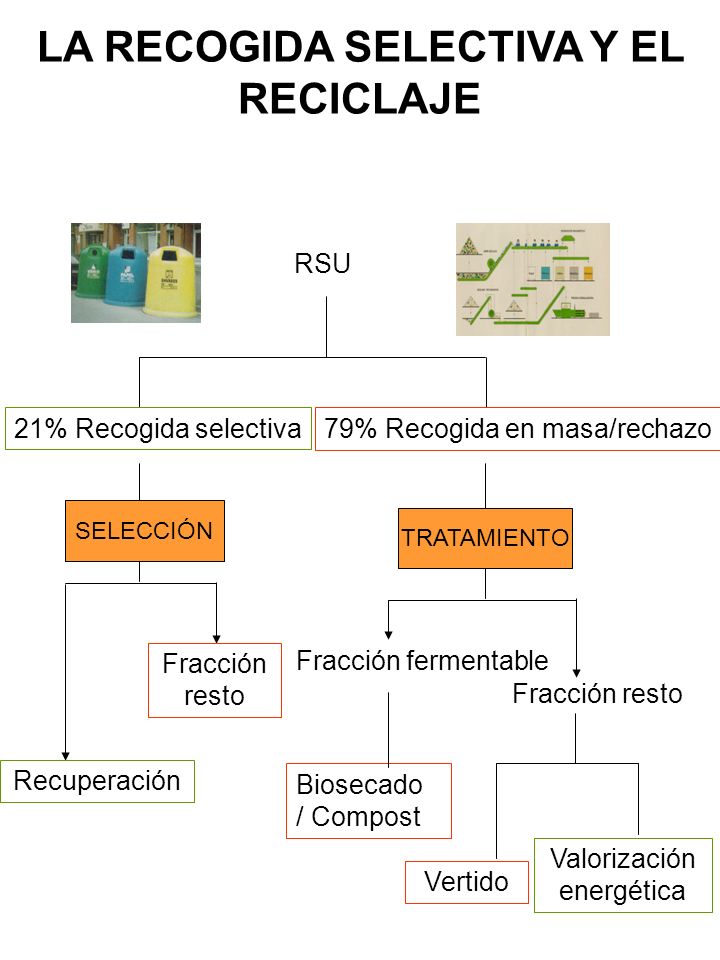

4 LA RECOGIDA SELECTIVA Y EL RECICLAJE
RSU 21% Recogida selectiva 79% Recogida en masa/rechazo SELECCIÓN TRATAMIENTO Fracción resto Fracción fermentable Fracción resto Recuperación Biosecado / Compost Valorización energética Vertido

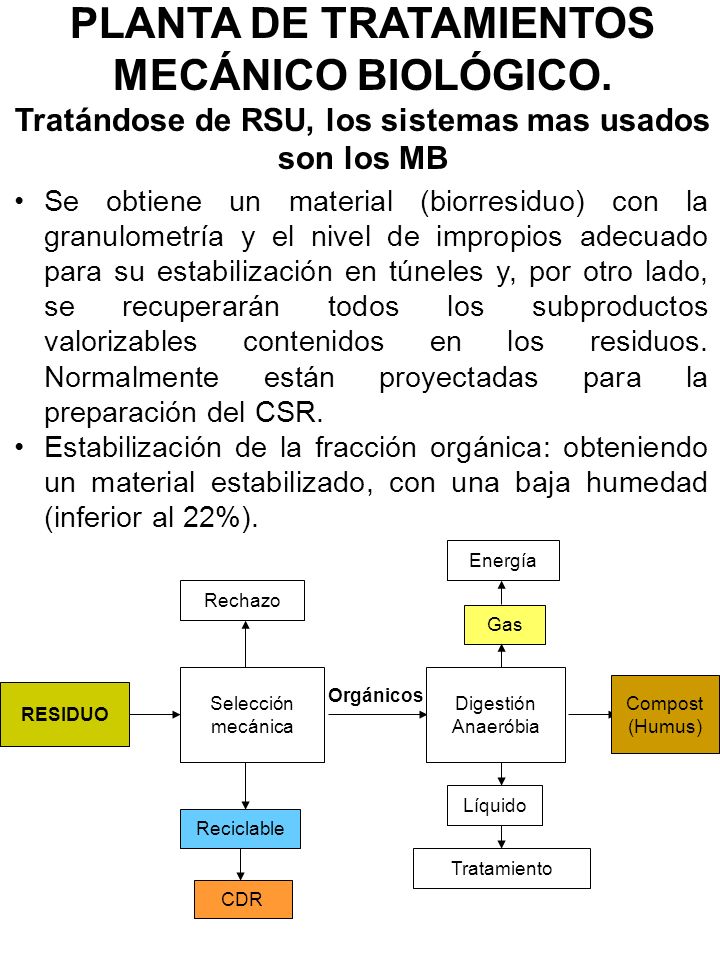

5 PLANTA DE TRATAMIENTOS MECÁNICO BIOLÓGICO
PLANTA DE TRATAMIENTOS MECÁNICO BIOLÓGICO. Tratándose de RSU, los sistemas mas usados son los MB Se obtiene un material (biorresiduo) con la granulometría y el nivel de impropios adecuado para su estabilización en túneles y, por otro lado, se recuperarán todos los subproductos valorizables contenidos en los residuos. Normalmente están proyectadas para la preparación del CSR. Estabilización de la fracción orgánica: obteniendo un material estabilizado, con una baja humedad (inferior al 22%). CDR RESIDUO Selección mecánica Rechazo Reciclable Orgánicos Digestión Anaeróbia Gas Líquido Tratamiento Compost (Humus) Energía

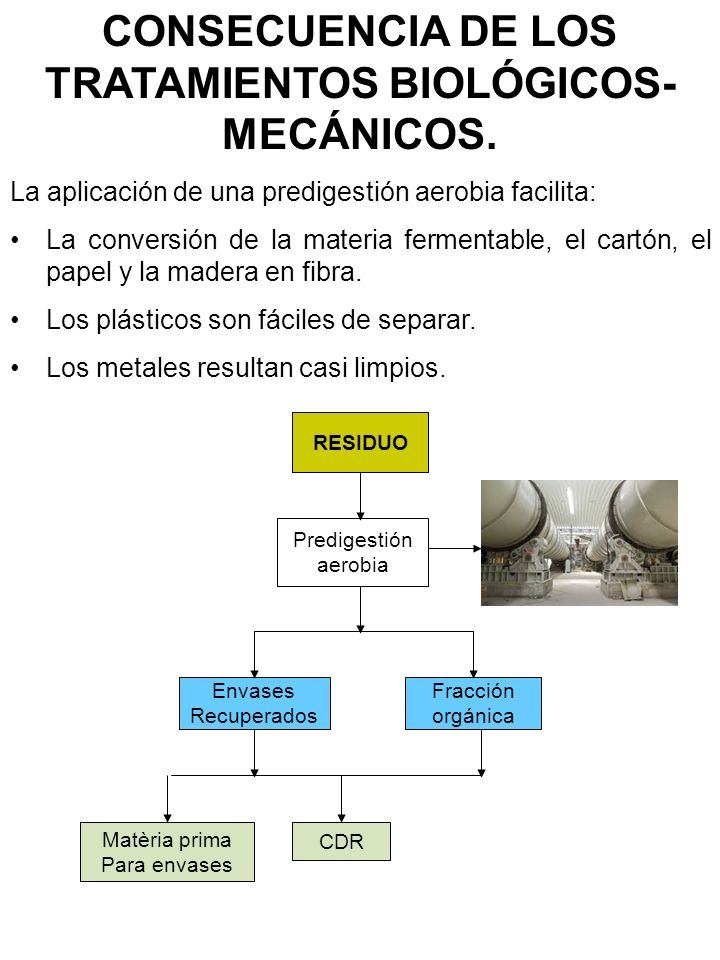

6 CONSECUENCIA DE LOS TRATAMIENTOS BIOLÓGICOS-MECÁNICOS.
La aplicación de una predigestión aerobia facilita: La conversión de la materia fermentable, el cartón, el papel y la madera en fibra. Los plásticos son fáciles de separar. Los metales resultan casi limpios. RESIDUO Predigestión aerobia Envases Recuperados Fracción orgánica Matèria prima Para envases CDR

7 RECUPERACIÓN DEL MATERIAL FERMENTABLE, PAPEL Y MADERAS.
El material fermentable, seco y limpio (esta formado por el propio material orgánico, el papel, el cartón, la madera, etc.), tiene el aspecto de la foto: PCI: > kcal/kg

8 PRODUCCIÓN DEL CDR. En los RSU existe gran cantidad de materiales plásticos, textiles (artificiales): PCI: > kcal/kg (Semejante a los carbones) Combustible En centrales termoeléctricas Combustible En hornos De clínker Soluciones Avanzadas: Alcohol - Gasoil

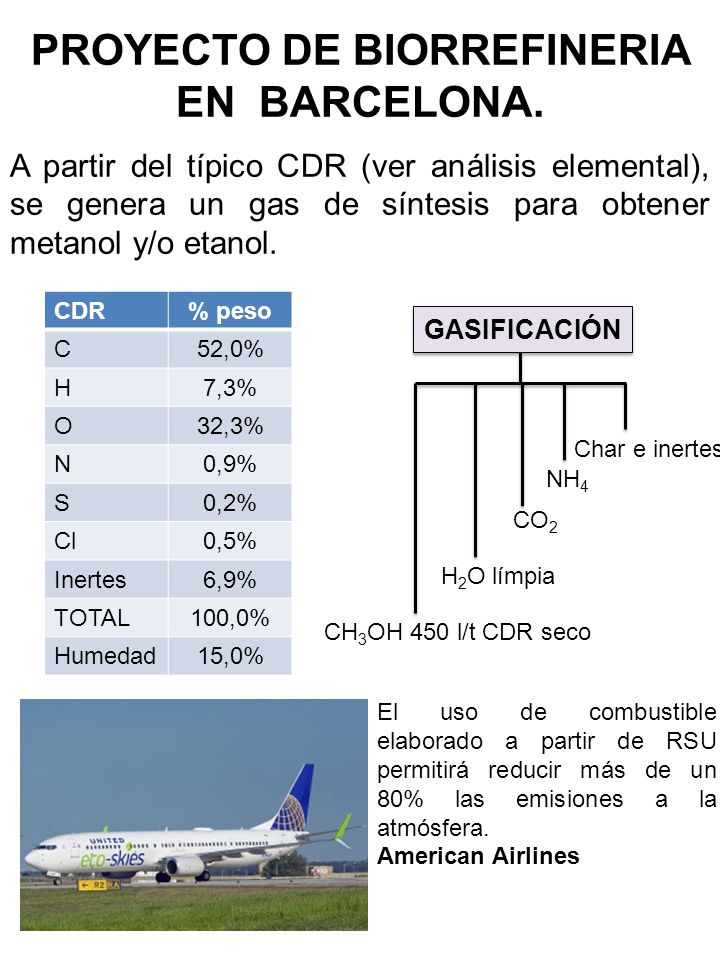

9 PROYECTO DE BIORREFINERIA EN BARCELONA.
A partir del típico CDR (ver análisis elemental), se genera un gas de síntesis para obtener metanol y/o etanol. CDR % peso C 52,0% H 7,3% O 32,3% N 0,9% S 0,2% Cl 0,5% Inertes 6,9% TOTAL 100,0% Humedad 15,0% GASIFICACIÓN Char e inertes NH4 CO2 H2O límpia CH3OH 450 l/t CDR seco El uso de combustible elaborado a partir de RSU permitirá reducir más de un 80% las emisiones a la atmósfera. American Airlines

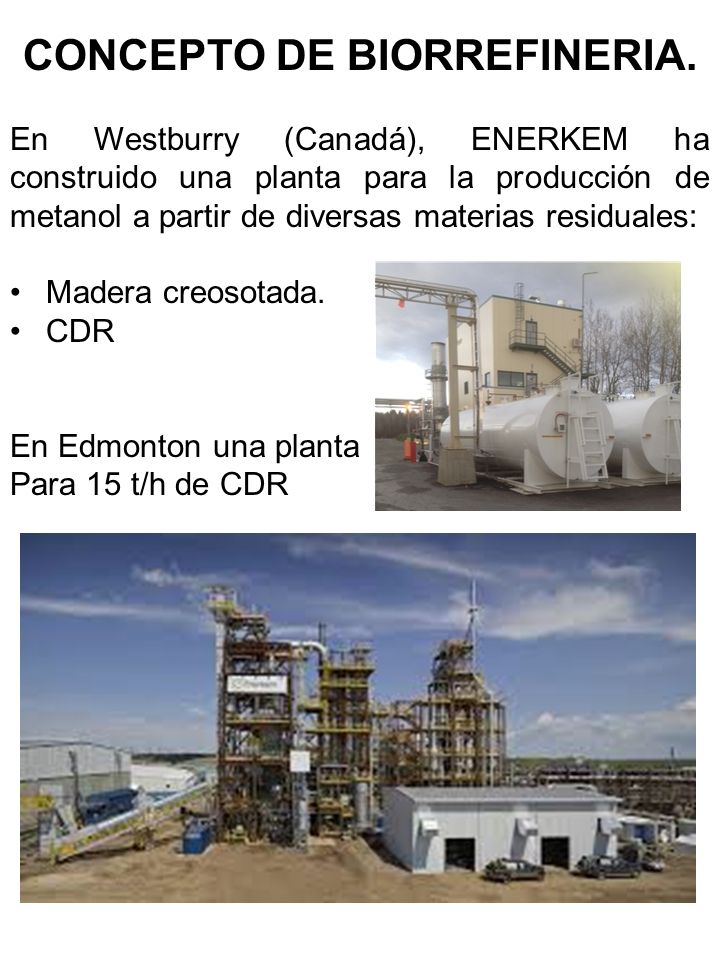

10 CONCEPTO DE BIORREFINERIA.
En Westburry (Canadá), ENERKEM ha construido una planta para la producción de metanol a partir de diversas materias residuales: Madera creosotada. CDR En Edmonton una planta Para 15 t/h de CDR

11 OTRAS ALTERNATIVAS PARA LA FRACCIÓN RESTO: Gasificación
El proceso desarrollado por ENERKEM, consiste en: Clasificación y trituración (recuperación de materiales reciclables) y secado. Gasificación de la fracción resto. Tratamiento del gas de síntesis. Síntesis del etanol. El producto final, el etanol, se usa para las gasolinas oxigenadas.

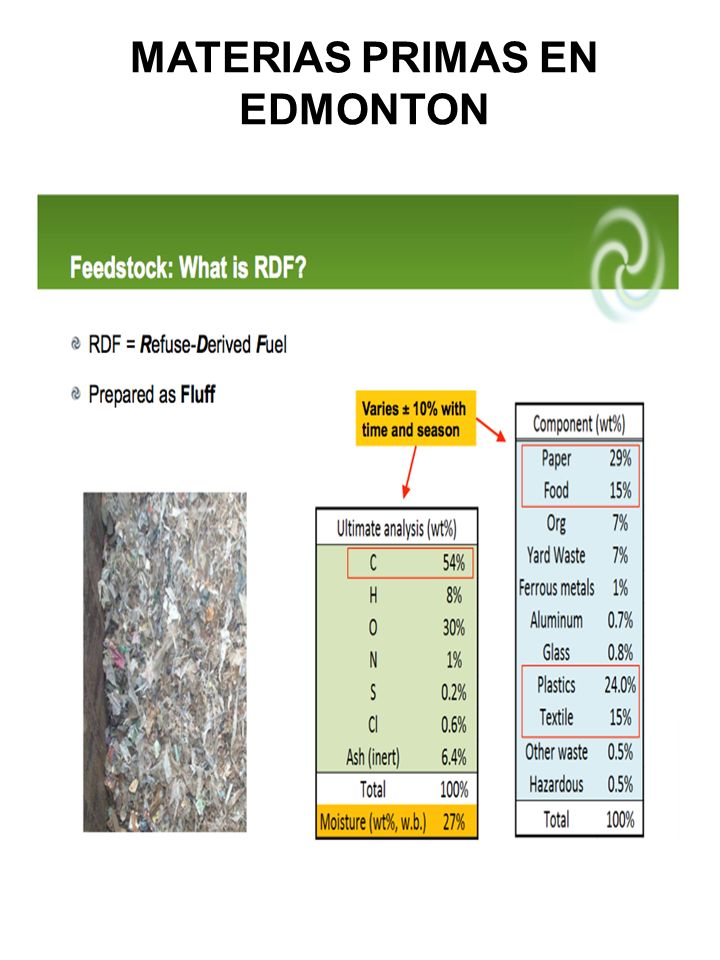

12 MATERIAS PRIMAS EN EDMONTON

13 DATOS PRINCIPALES DE LA PLANTA DE EDMONTON

14 DEMANDA DE METANOL La demanda de metanol en el mundo sigue creciendo.
Se espera que en 2020 se alcancen los 100 millones de toneladas.

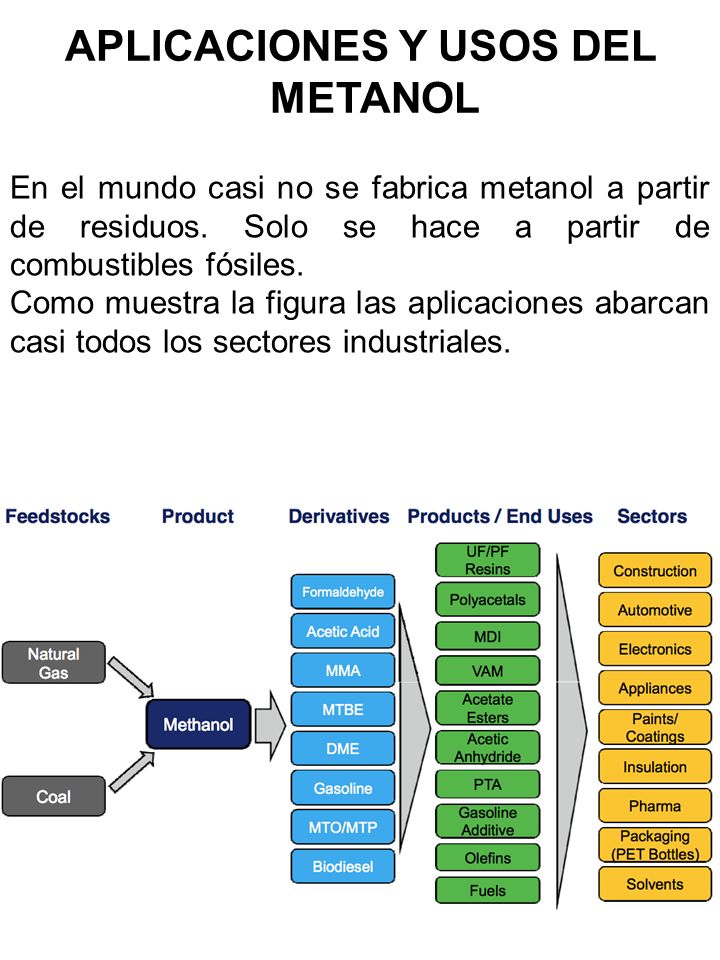

15 APLICACIONES Y USOS DEL METANOL
En el mundo casi no se fabrica metanol a partir de residuos. Solo se hace a partir de combustibles fósiles. Como muestra la figura las aplicaciones abarcan casi todos los sectores industriales.
