1 SEGURIDAD CONTRA RIESGOS ELÉCTRICOS ICA-PERÚ 2014

2 Seguridad Eficiencia energética Cuidado del Medio Ambiente

3 EL CONDUCTOR Lo mas importante de la instalación eléctrica
El Aislamiento impide que la corriente se disperse por la instalación eléctrica.

4 EL CONDUCTOR Todo conductor tiene una corriente nominal de operación.
Con el uso el aislamiento se deteriora. Mucho mas con el mal uso del conductor.

5 FUGA DE CORRIENTE - La fuga de corriente se dispersa por toda la instalación eléctrica. - Puede causar incendios y electrocuciones.

6 FUGA DE CORRIENTE La puesta a tierra conduce la corriente de fuga, a tierra

7 INTERRUPTOR DIFERENCIAL
Int.Dif 7 A - Detecta las corrientes de fuga. - Compara la corriente de entrada con la de salida.

8 INTERRUPTOR DIFERENCIAL
Int.Dif 7 A Int.Dif - Cuando la corriente que sale por el conductor es menor que la que ingresa el interruptor abre el circuito y ya no circula corriente.

9 SOBRECARGA Es cuando hacemos que pase mas corriente de la que puede soportar el conductor.

10 INTERRUPTOR TERMOMAGNETICO
Int.Tmm Actúa abriendo el circuito ante una sobrecarga

11 CORTOCIRCUITO Es cuando UNA CORRIENTE DE MUY ALTO VALOR pasa por el circuito.

12 Código Nacional de Electricidad – Utilización

13 Recordemos que nos debemos al uso seguro de la electricidad

14 Peligros de electrocución
CONTACTO DIRECTO CONTACTO INDIRECTO

15 EFECTOS DE LA CORRIENTE A Frecuencias entre 15 Hz y 100 Hz
La fibrilación ventricular está considerada como la causa principal de muerte por choque eléctrico.   Los efectos de la corriente sobre el cuerpo humano se muestran en el Diagrama 11 del-CNE-Utilización >IEC IEC “Efectos de la corriente eléctrica sobre los seres humanos y los animales domésticos. Parte 1. Aspectos generales”

16 Diagrama 11 – CNE-Utilización
Efectos de la corriente eléctrica en el cuerpo humano c2 c1 a b c3 Efectos patofisiologicos Paro cardiaco Paro respiratorio Ninguna Reacción Ningún efecto fisiológico peligroso Probabilidad Fibrilación 5% Ningún efecto orgánico Probabilidad de contracciones musculares y dificultades para respirar (>2s) Efectos reversibles 50% >50% IEC

17 lesiones producidas por descargas eléctricas

18 HÁBITOS PELIGROSOS

19 ¡ Cuidado con los niños!

20 Malos hábitos

21 Malas prácticas

22 EJEMPLOS DE FALSOS CONTACTOS Y SOBRECARGA TOMACORRIENTES DETERIORADOS
VISTA POSTERIOR TOMACORRIENTES DETERIORADOS

23 Sección 020 PRESCRIPCIONES GENERALES
Accesibilidad del equipo Malas prácticas

24 CONDUCTORES DE MALA CALIDAD Y FALSIFICACIONES PRODUCTO BARATO

25 CONDUCTORES DE MALA CALIDAD Y FALSIFICACIONES CASO ULIX : ENSAYOS
PVC INSULATED FLEXIBLE WIRES SIZE: 14 # LENGTH: 100 Ulix PERU S.A. Valor Normativo para Dimensión ó ensayo Calibre 14 AWG Resultado 1.- Diámetro de Cobre Mín: 1,612 mm 1,255 mm 2.- Sección del conductor Mín.: 2,04 mm2 1,24 mm2 2.- Elongación del Cobre Mín: 20 % 17,6 % 3.- Espesor de aislamiento 0,7 mm 1,2 mm 4.- Tracción de aislamiento Min. 11 MPa 7,2 MPa 5.- Elongación de aislamiento Mín. 200 % 150 % 6.- Longitud 100 m 95 m 7.- Resistencia Eléctrica Máx: 8,45 /km a 20ºC 14,409 /km a 20ºC 8.- Resistencia de aislación Mín 9,1 M-km 2,61 M-km a 20 °C 10.- Rigidez Dieléctrica 1,5 kV c.a.x 1 minuto Pasó

26 MATERIAL DE BUENA CALIDAD Y DE MALA CALIDAD RECORRIDOS POR LA MISMA CORRIENTE
Cumplir el Reglamento Técnico del Ministerio de la Producción basado en NTP Indecopi Producto de calidad Producto de mala calidad

27 NTP : Enchufes y tomacorrientes con protección a tierra para uso doméstico y uso general similar IEC : Plugs and socket-outlets for household and similar purposes. Part 1: General requirements

28 CUMPLIMIENTO NORMATIVO: RIGIDEZ DIELECTRICA
RECIEN SE PUEDE PRODUCIR UN ARCO ELECTRICO LUEGO DE 1 MINUTO DE APLICAR 2000 VOLTS

29 CUMPLIMIENTO NORMATIVO: PRUEBA DE FUNCIONAMIENTO PROLONGADO
10000 MANIOBRAS A CORRIENTE Y TENSIÓN NOMINAL 200 MANIOBRAS CON EL 25% DE SOBRECORRIENTE Y 25% DE SOBRETENSIÓN

30 Tomacorrientes No Normalizados
PNTP-IEC Tomacorrientes No Normalizados Tomacorrientes Normalizados 1 1 2 1 2 3 2 3 10 A 3 16 A 15 A 1 y 2 a las líneas de alimentación 3 al conductor que va al pozo de tierra

31 Incendios

32 COMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA

33 ¿ CÓMO DISPONER DE UNA INSTALACIÓN ELÉCTRICA SEGURA?
El diseño o el proyecto de la instalación eléctrica debe ser elaborado por un ingeniero electricista o mecánico electricista. La ejecución de las instalaciones eléctricas debe ser efectuada por técnicos calificados. Se deben hacer uso de materiales de buena calidad. Se debe capacitar a los usuarios sobre seguridad contra los riesgos electricos.

34 SISTEMA DE PUESTA A TIERRA

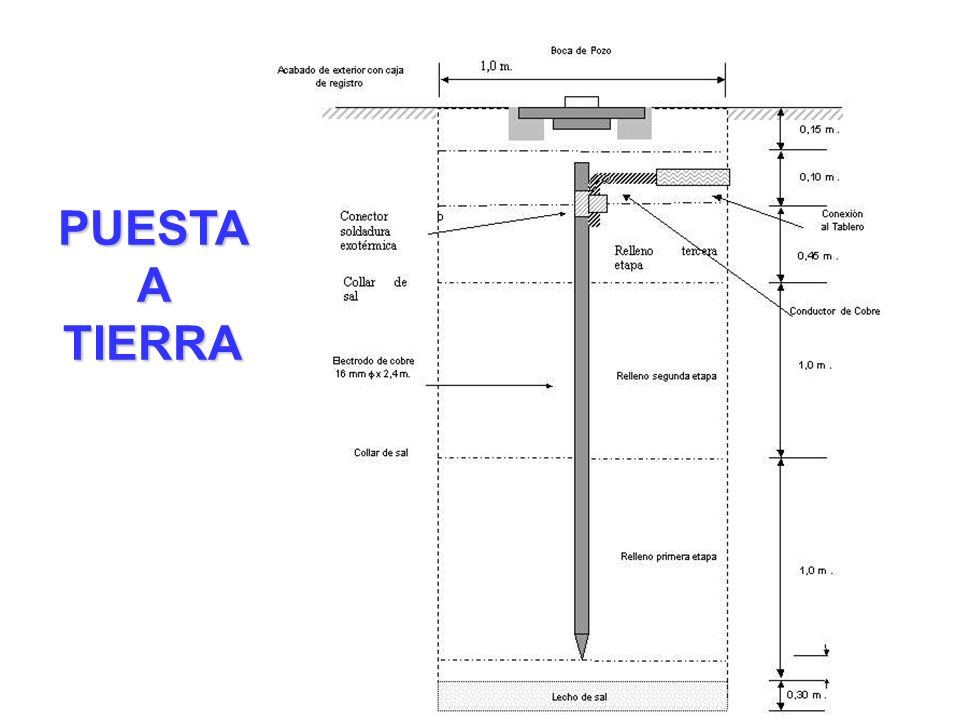

PUEST A TIERRA PUESTA A TIERRA Conductor de enlace equipotencial a tierra

35 PUESTA A TIERRA

36 Falla en artefacto eléctrico del usuario

37 PROTECCIÓN DIFERENCIAL
Interruptor Diferencial Máxima corriente a través del cuerpo humano: 30 mA (miliamperes)

38 ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI NO HAY PUESTA A TIERRA NI DIFERENCIAL? (Contacto indirecto)

39 30 mA ¿Qué protege el Interruptor diferencial?
USUARIO PROTEGIDO POR EL DIFERENCIAL (Contacto indirecto) 30 mA Si la fuga llega a 30 mA el diferencial dispara evitando daños graves a las personas

40 ¿Qué protege el Interruptor diferencial?
¿QUÉ PASA SI EXISTE PUESTA A TIERRA,PERO NO HAY DIFERENCIAL? La fuga se deriva hacia tierra protegiendo al usuario,pero no se elimina la fuga

41 30 mA ¿Qué protege el Interruptor diferencial?
PROTECCION DEL USUARIO Y LA INSTALACION: PUESTA A TIERRA+DIFERENCIAL 30 mA La fuga se deriva hacia tierra protegiendo al usuario,y el diferencial la detecta abriendo el circuito,evitando riesgos de recalentamiento e incendios por fallas de aislamiento

42 30 mA ¿Qué protege el Interruptor diferencial?
¡¡INTERRUPCION DEL CONDUCTO A TIERRA!! 30 mA En el caso de falla de la puesta a tierra por mal mantenimiento o mal contacto el diferencial es clave para continuar con la protección de las personas

43 ¿Qué protege el Interruptor diferencial?
CONTACTO DIRECTO Aunque hubiera puesta a tierra en la instalación,esta no protege contra los contactos directos.!!

44 PROTECCION EN UN CONTACTO DIRECTO
¿Qué protege el Interruptor diferencial? PROTECCION EN UN CONTACTO DIRECTO 30 mA Protección contra un contacto directo solo puede ser posible mediante el interruptor diferencial.!!

45 INTERRUPTOR TERMOMAGNÉTICO EL INTERRUPTOR TERMOMAGNETICO
Protección contra: Cortocircuitos Sobrecargas INTERRUPTORES MODULARES BTDIN LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ENTREGARAN A SU INSTALACIÓN LA MEJOR PROTECCIÓN CONTRA : SOBRECARGAS CORTOCIRCUITOS RECORDEMOS: LA SOBRECARGA SE PRODUCE CUANDO TENEMOS CONECTADOS A LA INSTALACIÓN MAS CONSUMOS QUE AQUELLOS PARA LOS QUE HA SIDO DISEÑADA, PRODUCIÉNDOSE UN RECALENTAMIENTO GRADUAL EN LOS CONDUCTORES, LO QUE PUEDE OCASIONAR FALLAS ELÉCTRICAS DE CONSIDERACIÓN, E INCLUSO INCENDIOS. EL CORTOCIRCUITO SE PRODUCE CUANDO ENTRAN EN CONTACTO DOS CONDUCTORES A DISTINTO POTENCIAL, YA SEA POR UN CONTACTO DIRECTO O A TRAVÉS DE UNA IMPEDANCIA (RESISTENCIA) MÍNIMA. LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ESTÁN DISEÑADOS PARA RESPONDER EN FORMA RÁPIDA Y EFICIENTE ANTE ESTE TIPO DE FALLAS. EL INTERRUPTOR TERMOMAGNETICO

46 EVITAR SOBRECARGA

47 PROTECCION CONTRA SOBRECARGA
INTERRUPTOR TERMOMAGNÉTICO PROTECCION CONTRA SOBRECARGA 40 A 14 A 8 A 2 A IC= 18 A El interruptor de protección dispara cuando se supera su capacidad nominal a mayor sobrecarga menor tiempo de respuesta

48 PROTECCION CONTRA CORTOCIRCUITO
INTERRUPTOR TERMOMAGNÉTICO PROTECCION CONTRA CORTOCIRCUITO 5In In El componente magnético hace que el interruptor dispare en milésimas de segundo, protegiendo al conductor

49 NO TODOS LOS TERMOMAGNETICOS SON IGUALES:
!CUIDADO! Bobina magnética consistente y con buen revestimiento aislante X Bobina magnética con pobre revestimiento aislante y poco consistente Cámara de arqueo que extingue el arco eléctrico en un cortocircuito.Aleación de Zinc y Aluminio Cámara de arqueo de hierro cobreado altamente oxidable y revestimiento de cartón. Poco confiable ante el arco eléctrico Tornillo de calibración sin sello de fábrica.Mayor posibilidad de descalibración Tornillo de calibración sellado para garantizar curva de operación Bornes de acero con revestimiento anticorrosivo y tropicalizado Tornillos con pobre tratamiento anticorrosivo Tornillos con mejor revestimiento anticorrosivo Bornes de acero con pobre revestimiento y más expuesto a la corrosión. Contactos en baño de plata para excelente conductividad Contactos sin baño de plata.Peores condiciones de continuidad.

50 Peligros para las personas e instalaciones
Ejemplo de interruptor termomagnético falsificado Peligros para las personas e instalaciones Una copia explota cuando ocurre un cortocircuito

51 ¡¡ NINGUNO REEMPLAZA AL OTRO !!
PROTECCIÓN CONTRA FALLAS ELÉCTRICAS El interruptor diferencial protege a las personas de posibles electrocuciones y protege a la instalación de daños causados por fugas de corriente El interruptor termomagnético protege al conductor de la instalación de sobrecargas y cortocircuitos No olvidar que: Son complementarios ¡¡ NINGUNO REEMPLAZA AL OTRO !!

52 Interruptor diferencial Interruptores termomagnéticos
Barra de puesta a tierra Interruptor termomagnético general Interruptor diferencial Interruptores termomagnéticos REFERENCIAL

53 ¿Cómo reduciremos los Riesgos ... ?

54 ¿Cómo reducimos el Riesgo...
Debemos valorar la importancia de emplear materiales y productos certificados y garantizados.

55 .... Los proyectos deben ser efectuados por personal capacitado y certificado.
ACREDITADO

56 La ejecución de los trabajos de instalación, operación y mantenimiento deben ser ejecutados con seguridad

57 Debemos aprender a exigir calidad en la ejecución de las instalaciones eléctricas y que cumplan las normas.

58 Medidas de prevención contra el Riesgo Eléctrico
Antes de utilizar un aparato o instalación eléctrica asegurarse de su perfecto estado. No utilizar cables dañados, enchufes rotos o aparatos defectuosos. No tirar de los cables de los enchufes para desconectar los aparatos. No introducir los cables desnudos en ningún enchufe.

59 Medidas de prevención contra el Riesgo Eléctrico
Los tableros deben ser de material no combustible y los circuitos deben estar debidamente identificados. Los cables eléctricos deben estar debidamente canalizados. Proteger los enchufes con tapas aislantes adecuadas.

60 Medidas de prevención contra el Riesgo Eléctrico
Ante cualquier tipo de manipulación de la instalación eléctrica desconectar el interruptor general. Asegurarse de que no se pueda conectar la corriente mientras se realiza la reparación (cerrar el armario de contadores con llave, retirar fusibles, etc.). No cambiar nunca un fusible por otro de mayor intensidad y mucho menos por un conductor. Utilizar enchufes con conductor de puesta a tierra.

61 Medidas de prevención contra el Riesgo Eléctrico
No tocar nunca a una persona que esté bajo tensión eléctrica sin proveerse de un material aislante (ropa, guantes, madera, etc). No enchufar nunca aparatos que se encuentran mojados. Procurar no usar ni tocar aparatos eléctricos estando descalzo, aunque el suelo esté seco.

62 GRACIAS
