Tema:Propagación del Calor Objetivo 4:Explicar en variadas situaciones las diferentes formas de energía(fuentes - receptores), valorando la importancia.

Presentación del tema: "Tema:Propagación del Calor Objetivo 4:Explicar en variadas situaciones las diferentes formas de energía(fuentes - receptores), valorando la importancia."— Transcripción de la presentación:

1

2 Tema:Propagación del Calor Objetivo 4:Explicar en variadas situaciones las diferentes formas de energía(fuentes - receptores), valorando la importancia de estas para la actividades cotidianas del ser humano.

3 La propagación del calor ¿Cómo se propaga el calor? ¿Qué ocurre con los átomos cuando un cuerpo cede o absorbe calor?

4 ¿Qué es el calor? Es la energía que pasa de un cuerpo que tiene mayor temperatura a uno que tiene menor temperatura. hay Por ejemplo, en la imagen que se muestra, hay calor viajando del cuerpo A al B. 40 °C 20 °C Calor A B

5 ¿Qué es el calor? no hay En el dibujo que se muestra aquí, no hay calor viajando del cuerpo A al B, pues ambos cuerpos están a la misma temperatura. 20 °C A B

6 ¿Qué es el calor? En este caso, hay calor del fuego de la cocina a la tetera y al agua que ésta contiene.

7 ¿Qué es el calor? Esta estufa entrega calor a los objetos que le rodean: el aire, suelo, muebles y a mí.

8 ¿Cómo llega el calor a la Tierra? El Sol entrega calor a la Tierra y a todo lo que está en ella: las rocas, el aire, el agua de los océanos y hielos, a las plantas y animales. ¿Sabías que no es nada bueno exponerse al sol durante mucho tiempo cuando la radiación ultravioleta (UV) está con índices altos? FUENTE DEL AUTOR

9 ¿De qué formas se propaga el calor? De tres maneras: 1)por conducción 2)por convección 3)por radiación. Muchas veces ocurren juntas. Pero: conducción 1)la conducción ocurre principalmente en los sólidos. convección 2)la convección se produce en líquidos y gases. radiación 3)la radiación se produce por el movimiento de ondas electromagnéticas en el vacío o por un medio. conducción Empecemos por estudiar la propagación por conducción. ¿Cómo la podríamos estudiar experimentalmente? FUENTE DEL AUTOR

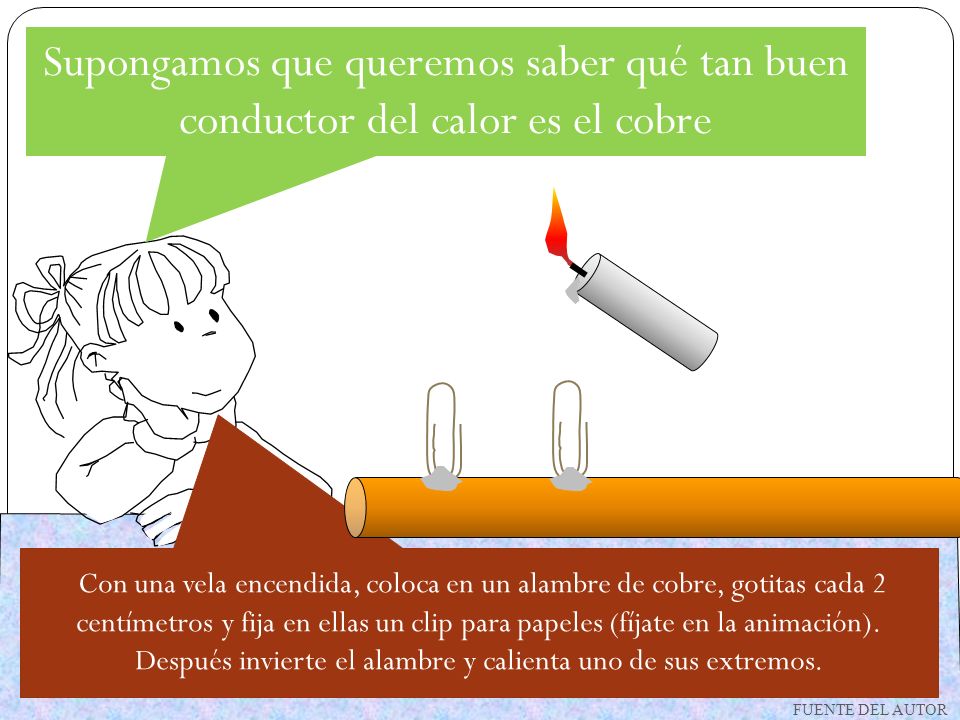

10 Supongamos que queremos saber qué tan buen conductor del calor es el cobre Con una vela encendida, coloca en un alambre de cobre, gotitas cada 2 centímetros y fija en ellas un clip para papeles (fíjate en la animación). Después invierte el alambre y calienta uno de sus extremos. FUENTE DEL AUTOR

11 Supongamos que queremos saber cuan buen conductor del calor es el cobre conducción Después de un tiempo los clips empezarán a caer. ¿En qué orden caerán? ¿Por qué caen y en ese orden? Ten cuidado para no quemarte. El calor aquí se propaga por conducción. El calor se propaga en este sentido: FUENTE DEL AUTOR

12 ¿Cómo ver la propagación del calor por convección? Coloca agua en un vaso precipitado, vierte en él unos cuantos papelitos pequeños y observa lo que ocurre mientras calientas el agua. Ten cuidado para no quemarte. Papelitos picados FUENTE DEL AUTOR

13 ¿Cómo ver la propagación del calor por convección? convección Los papelitos muestran que el agua se mueve. El agua más caliente sube y la más fría baja, distribuyendo así el calor a todo el líquido. Esto es lo que conocemos como convección. Esta es una de las principales razones que explican las corrientes marinas y los vientos. Recuerda que el planeta es frío en los polos y cálido en el ecuador. FUENTE DEL AUTOR

14 Aquí hay calor, pues los dos objetos están en contacto. 40 °C 20 °C Calor A B FUENTE DEL AUTOR ¿Pero qué pasa si los dos cuerpos están separados y entre ellos no hay nada, solo vacío? 40 °C 20 °C Calor A B radiación Similar es la radiación. Es la manera en que nos llega calor desde el Sol.

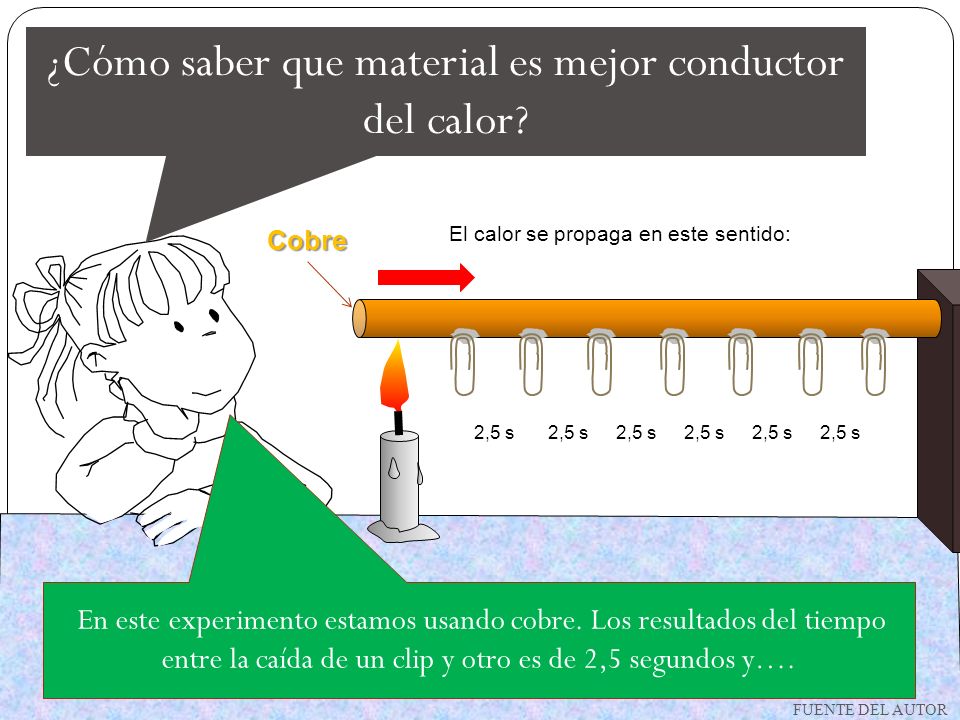

15 ¿Cómo saber que material es mejor conductor del calor? En este experimento estamos usando cobre. Los resultados del tiempo entre la caída de un clip y otro es de 2,5 segundos y…. El calor se propaga en este sentido: FUENTE DEL AUTOR Cobre 2,5 s

16 ¿Cómo saber que material es mejor conductor del calor que otro? …al repetirlo con hierro en vez de cobre. Los resultados del tiempo de caída de los clips es de 3 segundos. Entonces, ¿quién conduce mejor el calor? Hay materiales, como el vidrio, plumavit, plástico y otros… El calor se propaga en este sentido: FUENTE DEL AUTOR Hierro 3 s …que conducen muy mal el calor. Estos materiales se denominan aislantes térmicos. Muchos de estos aislante térmicos (madera, teflón, etc.) se utilizan en las azas de las ollas y otros utencilios de la cocina.

17 ¿En qué casos sirven los aislantes del calor? FUENTE DEL AUTOR Claro, los termos para mantener la temperatura de los alimentos tienen en su interior un material aislante (conduce mal el calor). También se ocupan aislantes térmicos en los techos y muros de las casas para mantener la temperatura de la casa, útil tanto en verano como en invierno. Aquí hay aislantes térmicos

18 ¿Cómo se explica la propagación del calor por radiación? Los átomos no solo absorben o emiten luz. También lo hacen con otros tipos de radiación: el ultravioleta, el infrarrojo, los rayos X, etc., invisibles, pero reales. El infrarrojo es el responsable del calor. FUENTE DEL AUTOR Cuando te expones al Sol y sientes su calor, no es por la luz visible. El calor del sol es por radiación infrarroja. La radiación térmica también la puedes ver en algunos tipos de estufas y calentadores. La radiación infrarroja que llega del Sol calienta el suelo y las aguas superficiales de la Tierra. Por conducción el suelo y las aguas calientan el aire y ahí el calor se propaga por convección, produciendo vientos.

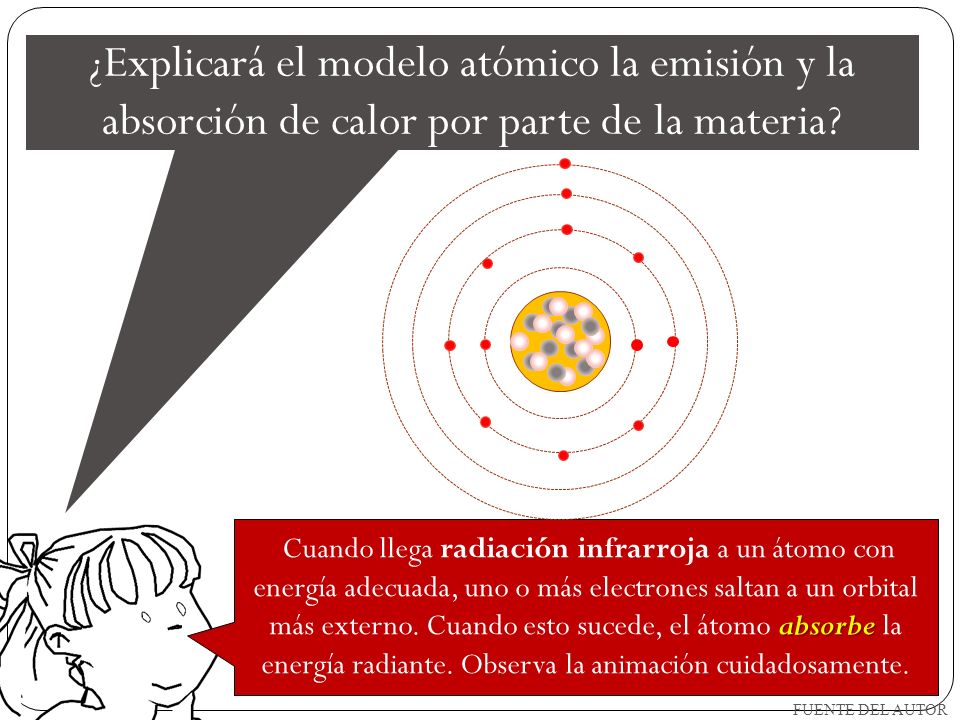

19 ¿Explicará el modelo atómico la emisión y la absorción de calor por parte de la materia? absorbe Cuando llega radiación infrarroja a un átomo con energía adecuada, uno o más electrones saltan a un orbital más externo. Cuando esto sucede, el átomo absorbe la energía radiante. Observa la animación cuidadosamente. FUENTE DEL AUTOR

20 ¿ Explicará el modelo atómico la emisión y la absorción de calor por parte de la materia? emite Cuando en un átomo uno o más electrones tienen cabida en un orbital inferior, bajan a él y el átomo emite energía. Ella puede ser radiación infrarroja. Observa la animación cuidadosamente. FUENTE DEL AUTOR emisión absorción Como puedes ver, la emisión y la absorción de la radiación infrarroja la misma que con la luz visible. Hay muchos tipos de radiación y con todas ocurre lo mismo, pues en esencia son lo mismo
