1 CURSO DE REFRIGERACIÓN NIVEL 2 PLAQUETAS ELECTRÓNICAS
Prof. CARLOS MARQUEZ Y PABLO BIANCHI 2013

2 FUSIBLE 3A SENSOR HALL SUMINISTRO POTENCIA ELECTRICA MICRO REGULADOR VOLTAJE CAPACITOR PUENTE DIODOS RESISTENCIA

3 DESCRIPCION GENERAL DE LA PLACA
Etapa de suministro Son los terminales por donde entra el voltaje de la línea 220V (AC). Una mínima parte de la energia será consumida por la plaqueta y el resto se direccionará a los componentes principales como compresores y motores. Transformador Reduce el voltaje de línea de 220V a un rango de 10-15V AC (alternos). Tiene dos secciones: el bobinado primario por donde entra el voltaje de línea; y el bobinado secundario, por donde sale el voltaje reducido. Rectificación de voltaje El voltaje que viene del transformador es del tipo alterno y tiene que ser rectificado y acondicionado para dar origen a la corriente continua (CD) esencial para las etapa de control. Termistores (Sensor de temperatura) Nos permiten controlar los ciclos de arranque y parada del compresor, monitorear el desempeño del equipo o emitir una alerta de mal funcionamiento. Consiste en una resistencia que varia por el efecto de la temperatura. Los más empleados son tipo NTC (Coeficiente de Temperatura Negativo) esto significa que al aumentar la temperatura,  disminuye la resistencia y viceversa. Una vez que se le aplica voltaje, se puede aprovechar esta propiedad para comunicarle eventos al Microcontrolador mediante variaciones de voltaje.

4 DESCRIPCION PLACA Sensor de RPM del motor (Sensor hall)
Este sensor se encuentra en los motores de ventilación y emite una señal al microcontrolador indicando el estado y velocidad del motor. Si esta señal no es normal o simplemente no se detecta, se activa una protección y se suspende la operación del equipo. Microcontrolador Básicamente controla todas las funciones del equipo. Este dispositivo requiere de señales de entrada que provienen de otros dispositivos y a partir de ellas, toma una decisión éste genera una señal de salida. Control de encendido del compresor (Relay o contactor) En equipos de pequeña capacidad, se utiliza el RELAY como mecanismo de encendido. En equipos más grandes, se utiliza el CONTACTOR que funciona bajo el mismo principio, pero con algunos cambios en su fisionomía, y nos permite manejar corrientes más elevadas. La señal de activación de estas bobinas la genera el microcontralador.

5 PROCEDIMIENTO PARA REEMPLAZAR PLACA ELECTRÓNICA ORIGINAL POR UNA UNIVERSAL
El kit viene formado por : PLAQUETA UNIVERSAL CON REGULACION ELECTRONICA DE VELOCIDAD PARA MOTORES DE EFECTO HALL PLAQUETA UNIVERSAL BASICA SIN REGULACION DE VELOCIDAD PARA MOTORES SIN EFECTO HALL

6 ADAPTAR UNA PLAQUETA ORIGINAL A UNA PLAQUETA UNIVERSAL ES SENCILLO.
Hay dos tipos de motores de ventilador de unidad interior que podemos encontrar. ADAPTAR UNA PLAQUETA ORIGINAL A UNA PLAQUETA UNIVERSAL ES SENCILLO. LO MAS COMPLICADO ES ADAPTAR EL FAN DE LA UNIDAD INTERIOR M O T OR A M O T OR B SIN SENSOR HALL CON SENSOR HALL El circuito eléctrico es particular Para cada fabricante

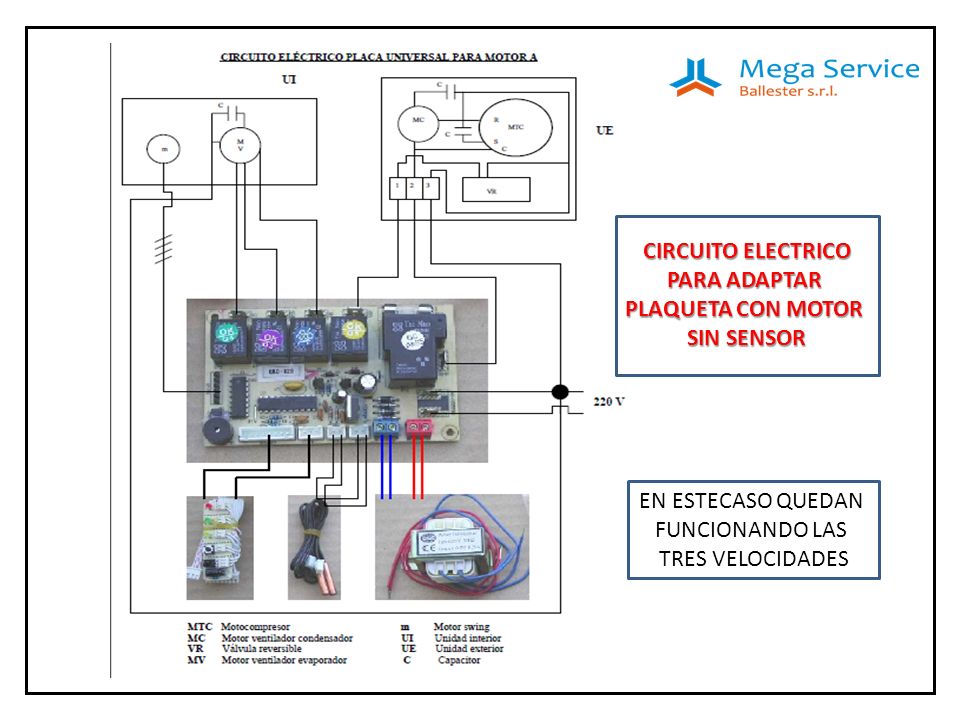

7 CIRCUITO ELECTRICO PARA ADAPTAR PLAQUETA CON MOTOR SIN SENSOR EN ESTECASO QUEDAN FUNCIONANDO LAS TRES VELOCIDADES

8 (Las velocidades se puentean)
CIRCUITO ELECTRICO COMPLETO PARA ADAPTAR PLAQUETA CON MOTOR SIN SENSOR EN ESTE CASO EL EQUIPO QUEDA FUNCIONANDO SOLO CON Vmax . (Las velocidades se puentean) EL SENSOR HALL SE ANULA

9 EXISTEN PLAQUETAS MODERNAS QUE INCLUYEN AL SENSOR HALL DEL VENTILADOR
VALVULA INVERSORA FAN UNIDAD INTERIOR BORNE PG PULSO SWING ALIMENTACION FAN TERMISTORES DISPLAY SENSOR HALL TRAFO

10 GUIA CONEXIONADO DIVERSAS MARCAS DE FORZADORES
Conexión a Motor Fujitsu

11 Conexión a Motor Galanz

12 Motor Jiangsu Chang Heng

13 Motor Huayang
