1 Transportador de bandas y cangilones
Torres Curiel Jesús Treviño Córdova Herli José Guillermo Martínez Peña Diana Carina Uribe Sandoval Ignacio Alejandro Zenteno Zumaya Carolina Janette 7°F2

2 Introducción En esta presentación se explicará de forma breve los antecedentes de las bandas transportadoras y cangilones, definición, ventajas y tipos de bandas transportadoras para su uso en las industrias. Al finalizar la presentación se tendrán preguntas de repaso y aclaración de dudas acerca del tema.

3 Antecedentes Las primeras cintas transportadoras que se conocieron fueron empleadas para el transporte de carbón y materiales de la industria minera y data de aproximadamente el año 1795.

4 Antecedentes El primer sistema de cinta transportadora consistía en una cinta de cuero, lona, o cinta de goma que se deslizaba por una tabla de madera plana o cóncava. Este tipo de sistema proporciono un incentivo a los ingenieros para considerar los transportadores como un rápido, económico y seguro método para mover grandes volúmenes de material de un lugar a otro.

5 Antecedentes Se demostró que los transportadores de cinta podían trabajar sin ningún problema en largas distancias y en 1913, Henry Ford introdujo la cadena de montaje basada en cintas transportadoras. Las cintas transportadoras han sido usadas desde el siglo XIX. En 1901, Sandvik inventó y comenzó la producción de cintas transportadoras de acero.

6 Desarrollo del Tema Es un aparato para el transporte de objetos formado por dos poleas que mueven una cinta transportadora continua. Las poleas son movidas por motores, haciendo girar la cinta transportadora y así lograr transportar el material depositado en la misma.

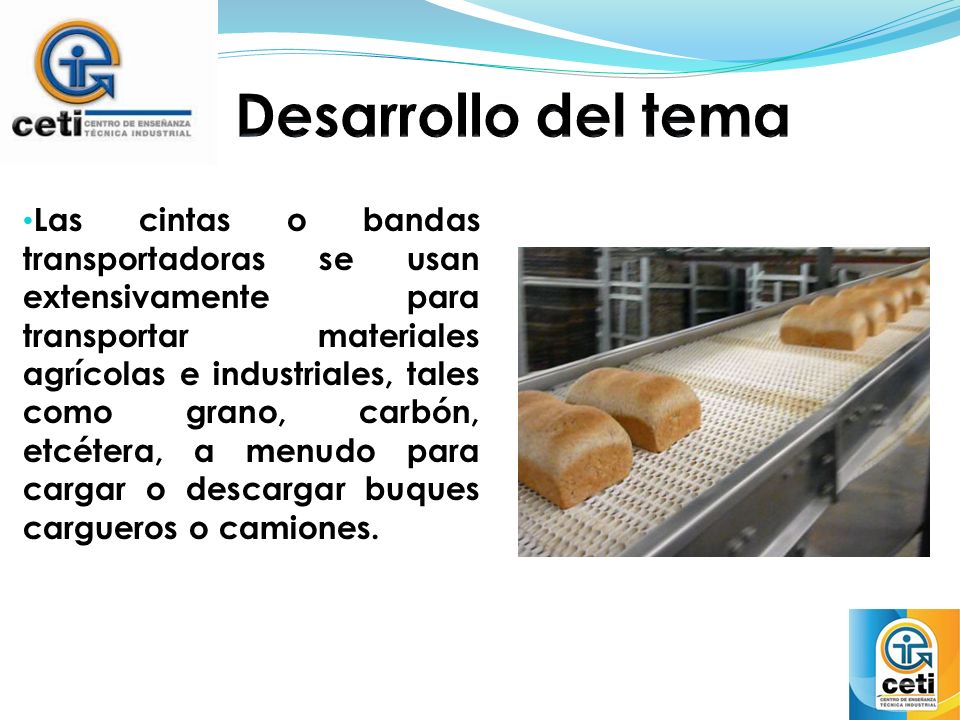

7 Desarrollo del tema Las cintas o bandas transportadoras se usan extensivamente para transportar materiales agrícolas e industriales, tales como grano, carbón, etcétera, a menudo para cargar o descargar buques cargueros o camiones.

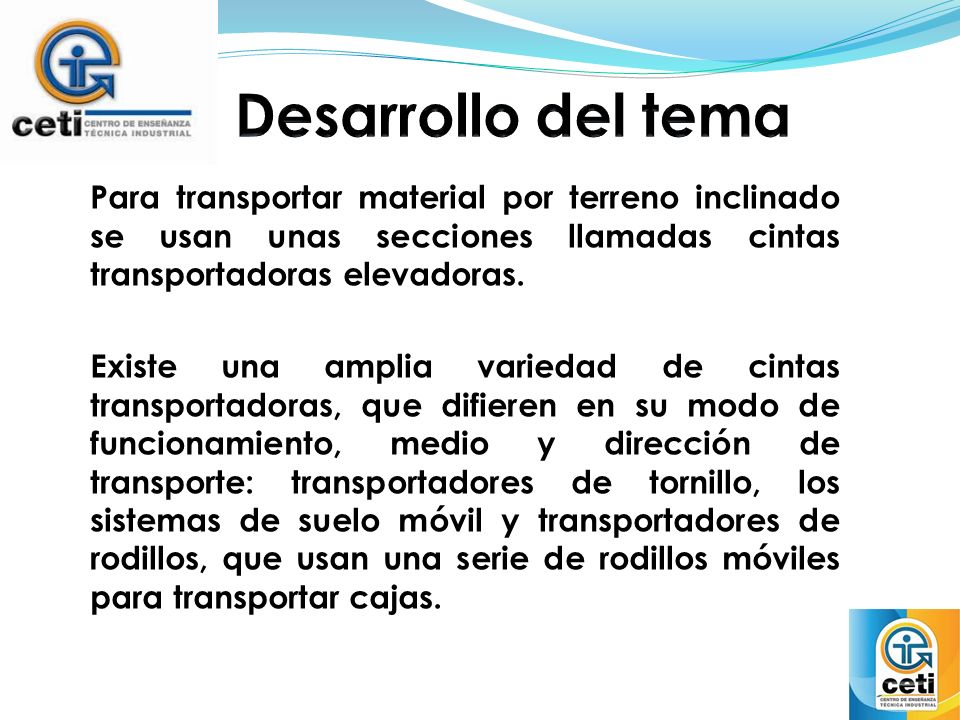

8 Desarrollo del tema Para transportar material por terreno inclinado se usan unas secciones llamadas cintas transportadoras elevadoras. Existe una amplia variedad de cintas transportadoras, que difieren en su modo de funcionamiento, medio y dirección de transporte: transportadores de tornillo, los sistemas de suelo móvil y transportadores de rodillos, que usan una serie de rodillos móviles para transportar cajas.

9 Desarrollo del tema Las ventajas que tiene la cinta transportadora son: Permiten el transporte de materiales a gran distancia Se adaptan al terreno Permiten transportar una variedad grande de materiales Es posible la carga y la descarga en cualquier punto del trazado No altera el producto transportado

10 Desarrollo del tema Tipos de bandas transportadoras
Banda transportadora de pvc: Se emplean para el transporte interior de productos manufacturados y/o a granel, en la mayoría de los sectores industriales: alimentación, cerámica, madera, papel, embalaje, cereales, etc. De acuerdo al tipo de producto a transportar se determinará la calidad de la cobertura.

11 Desarrollo del tema Banda transportadora modulares: Se fabrican con materiales FDA (polietileno, polipropileno y poliacetal), permiten un amplio rango de temperatura de utilización (-70 a 105ºC)son de fácil manipulación, limpieza y montaje. Sus principales aplicaciones son: - Congelación - Alimentación - Embotellado - Conservas

12 Desarrollo del tema Bandas de malla metálica / teflón Fabricadas en distintos metales y aleaciones, generalmente constituidas por espiras de alambre unidas entre sí. Permiten su utilización en aplicaciones extremas de temperatura (de - 180ºC a 1200ºC), corrosión química o donde se requiera una superficie libre determinada. Las aplicaciones más usuales son: - Congelación, enfriamiento - Hornos - Sinterizado - Filtrado - Lavado

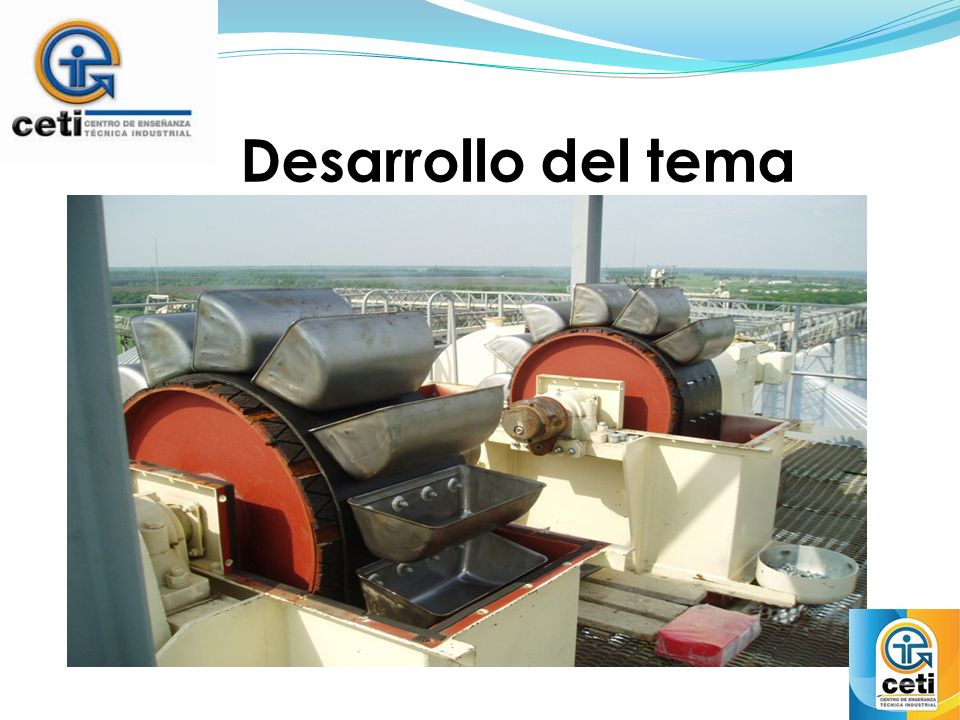

13 Desarrollo del tema Los dispositivos transportadores que desplazan el material e direcciones vertical, se llaman elevadores. El desplazamiento de la carga a granel se efectúa con cangilones. Estos han encontrado un gran campo de aplicación en los depósitos de grano y en la producción alimenticia.

14 Desarrollo del tema

15 Desarrollo del tema Los cangilones profundos se emplean para materiales que no se apelmazan y son fácilmente movedizos y los cangilones de pequeña profundidad se utilizan para los materiales apelmazados (Ej. Arcilla húmeda). Los cangilones de los elevadores se cargan de material a granel a través de un agujero de carga o sacándolo en el pozo inferior del elevador.

16 Desarrollo del tema

17 Desarrollo del tema

18 Conclusión Se concluye que las bandas transportadoras y cangilones han sido de suma importancia y apoyo en cualquier tipo de industria, ya que reducen el impacto en el esfuerzo de los trabajadores para el transporte de materiales pesados u optimizar tiempos de producción.

19 Referencias bibliográficas
López, A.. (2000). Cintas transportadoras. Madrid: Dossat. Pirelly & William. (1992). Manual de fabricación de bandas y rodillos transportadores. Madrid: Mac Graw Hill. Salinas M. (2010). Diseño y construcción de una banda transportadora (tesis). Instituto Tecnológico Superior de Tepeaca. Miravete, A., Larrodé E. (2004). Transportadoes y elevadores. Zaragoza. Reverté.

20 Preguntas de repaso 1. ¿En qué año y para que se emplearon las primeras cintas transportadoras? Para el transporte de carbón y materiales de la industria minera y data de aproximadamente el año 1795. 2. ¿Qué es un transportador de bandas? Es un aparato para el transporte de objetos formado por dos poleas que mueven una cinta transportadora continua.

21 Preguntas de repaso 3. Mencione 3 ventajas de usar un transportador de bandas Libre 4. Mencione los 3 tipos de transportadores de banda y mencione al menos una característica de cada uno Banda transportadora de pvc Banda transportadora modulares Banda transportadora de malla metálica.

22 Preguntas de repaso 5. ¿ En qué consisten los transportadores de rodillos? Usan una serie de rodillos móviles para transportar cajas. 6. ¿Para qué se utilizan los cangilones? Para el desplazamiento de carga de productos a granel
