1 Arquitectura Introducción Paralelismo de grano muy fino Paralelismo en la familia 80x86.

Presentaciones similares


Presentación del tema: "1 Arquitectura Introducción Paralelismo de grano muy fino Paralelismo en la familia 80x86."— Transcripción de la presentación:

1 1 Arquitectura Introducción Paralelismo de grano muy fino Paralelismo en la familia 80x86

2 2 Paralelismo. Introducción y generalidades Paralelismo producido internamente dentro de la CPU Paralelismos a nivel de máquina Paralelismo. Introducción y generalidades Paralelismo producido internamente dentro de la CPU Paralelismos a nivel de máquina Introducción

3 3 Introducción y generalidades Definición y conceptos asociados al paralelismo. Introducción y generalidades Definición y conceptos asociados al paralelismo. Introducción al paralelismo

4 4 Paralelismo producido internamente dentro de la CPU Estructura pipeline. Arquitectura RISC. Arquitecturas superescalar y supersegmentada. Aplicación a las familias de Intel 80x86 y Pentium. Paralelismo producido internamente dentro de la CPU Estructura pipeline. Arquitectura RISC. Arquitecturas superescalar y supersegmentada. Aplicación a las familias de Intel 80x86 y Pentium. Introducción al paralelismo

5 5 Paralelismos a nivel de máquina Máquinas para el aprovechamiento del paralelismo de datos. Multiprocesadores. Arquitecturas específicas diseñadas para ámbitos de aplicación concretos. Paralelismos a nivel de máquina Máquinas para el aprovechamiento del paralelismo de datos. Multiprocesadores. Arquitecturas específicas diseñadas para ámbitos de aplicación concretos. Introducción al paralelismo

6 6 Necesidades de mayor capacidad de computación: Tratamiento de complejos modelos matemáticos (meteorología, ecología, bioquímica, …) Manejo masivo de datos en tiempo real, fundamentalmente aplicables al campo de las comunicaciones. Explotación de grandes bases de datos; extracción de patrones y tendencias de los datos. Aplicaciones multimedia: imágenes de alta definición, música de alta fidelidad, reconocimiento del lenguaje hablado... Inteligencia artificial y sistemas expertos. Necesidades de mayor capacidad de computación: Tratamiento de complejos modelos matemáticos (meteorología, ecología, bioquímica, …) Manejo masivo de datos en tiempo real, fundamentalmente aplicables al campo de las comunicaciones. Explotación de grandes bases de datos; extracción de patrones y tendencias de los datos. Aplicaciones multimedia: imágenes de alta definición, música de alta fidelidad, reconocimiento del lenguaje hablado... Inteligencia artificial y sistemas expertos. Introducción al paralelismo

7 7 Mejora de la capacidad de computación: Aumento de la velocidad (frecuencia de funcionamiento de los circuitos electrónicos). Limitaciones tecnológicas y físicas. Uso del Paralelismo. Paralelismo: Capacidad de una máquina para simultanear acciones. Vinculado al aumento del rendimiento de la máquina (velocidad, capacidad de proceso). Mejora de la capacidad de computación: Aumento de la velocidad (frecuencia de funcionamiento de los circuitos electrónicos). Limitaciones tecnológicas y físicas. Uso del Paralelismo. Paralelismo: Capacidad de una máquina para simultanear acciones. Vinculado al aumento del rendimiento de la máquina (velocidad, capacidad de proceso). Introducción al paralelismo

8 8 Exclusiones: Simultaneidad entre acciones de CPU y periféricos (Operaciones en segundo plano). Redundancia en procesos para conseguir fiabilidad. Exclusiones: Simultaneidad entre acciones de CPU y periféricos (Operaciones en segundo plano). Redundancia en procesos para conseguir fiabilidad. Introducción al paralelismo

9 9 Estructuras que producen el paralelismo: Unidades funcionales: Cada parte de una máquina capaz de realizar acciones indpendientemente del resto. Configuración de las UFs. Pipeline (segmentada). Paralela. Pseudopipeline. Estructuras que producen el paralelismo: Unidades funcionales: Cada parte de una máquina capaz de realizar acciones indpendientemente del resto. Configuración de las UFs. Pipeline (segmentada). Paralela. Pseudopipeline. Introducción al paralelismo

10 10 Introducción al paralelismo Configuración pipeline:

11 11 Configuración pipeline: Conexión en cascada, cada unidad recibe como entrada la salida de la anterior. Acciones uniformes en fases y tiempos. Solapa el tiempo de proceso de las acciones. Una acción finalizada en cada intervalo si la cadena está llena. Configuración pipeline: Conexión en cascada, cada unidad recibe como entrada la salida de la anterior. Acciones uniformes en fases y tiempos. Solapa el tiempo de proceso de las acciones. Una acción finalizada en cada intervalo si la cadena está llena. Introducción al paralelismo

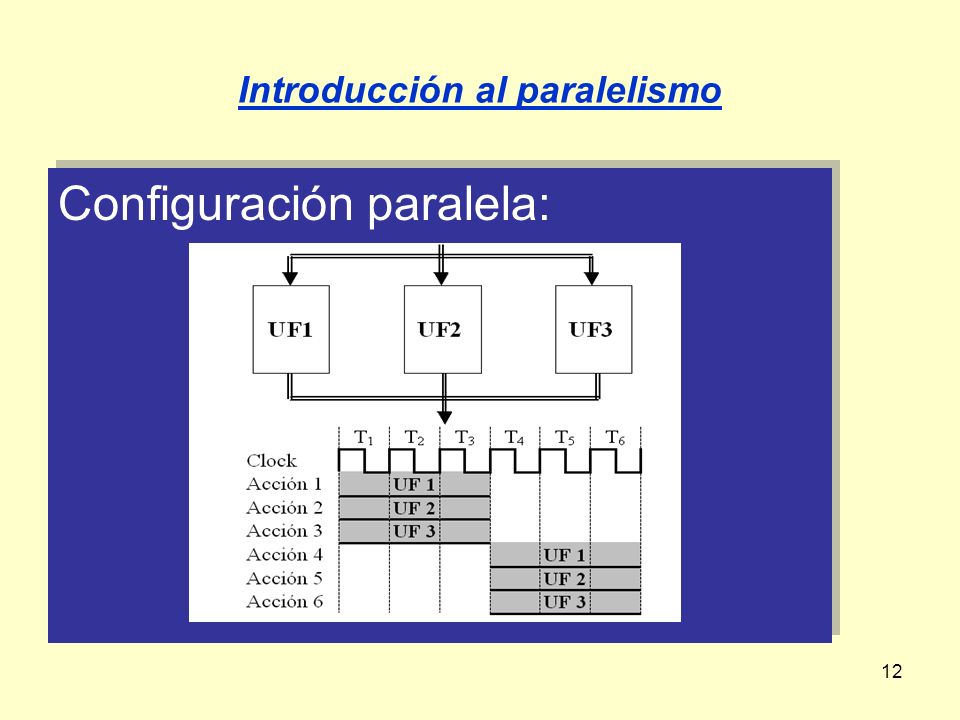

12 12 Introducción al paralelismo Configuración paralela:

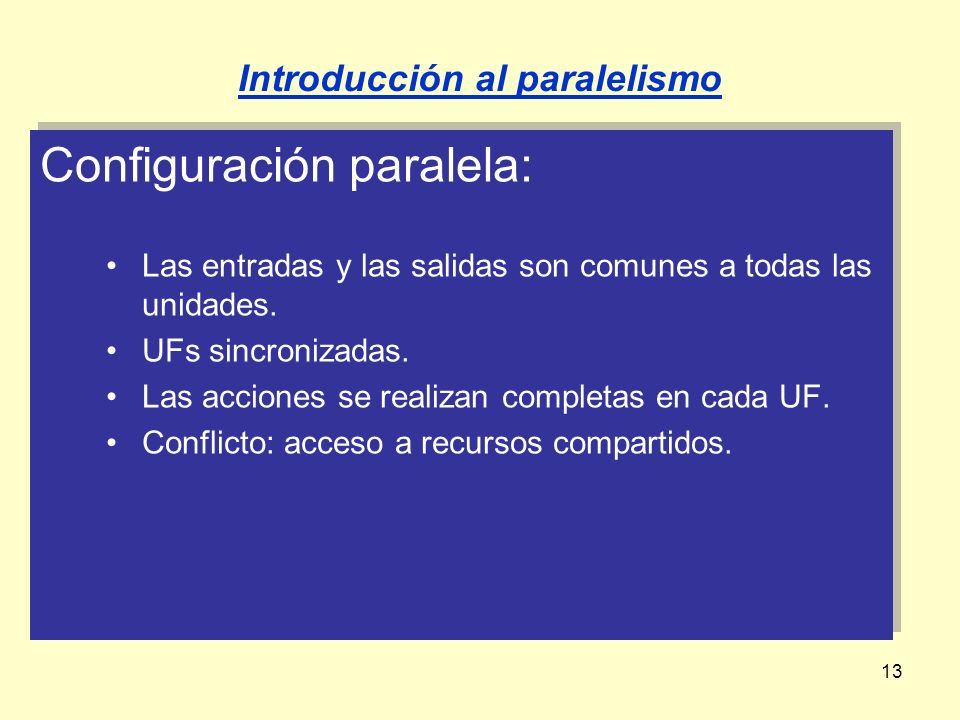

13 13 Configuración paralela: Las entradas y las salidas son comunes a todas las unidades. UFs sincronizadas. Las acciones se realizan completas en cada UF. Conflicto: acceso a recursos compartidos. Configuración paralela: Las entradas y las salidas son comunes a todas las unidades. UFs sincronizadas. Las acciones se realizan completas en cada UF. Conflicto: acceso a recursos compartidos. Introducción al paralelismo

14 14 Introducción al paralelismo Configuración pseudopipeline:

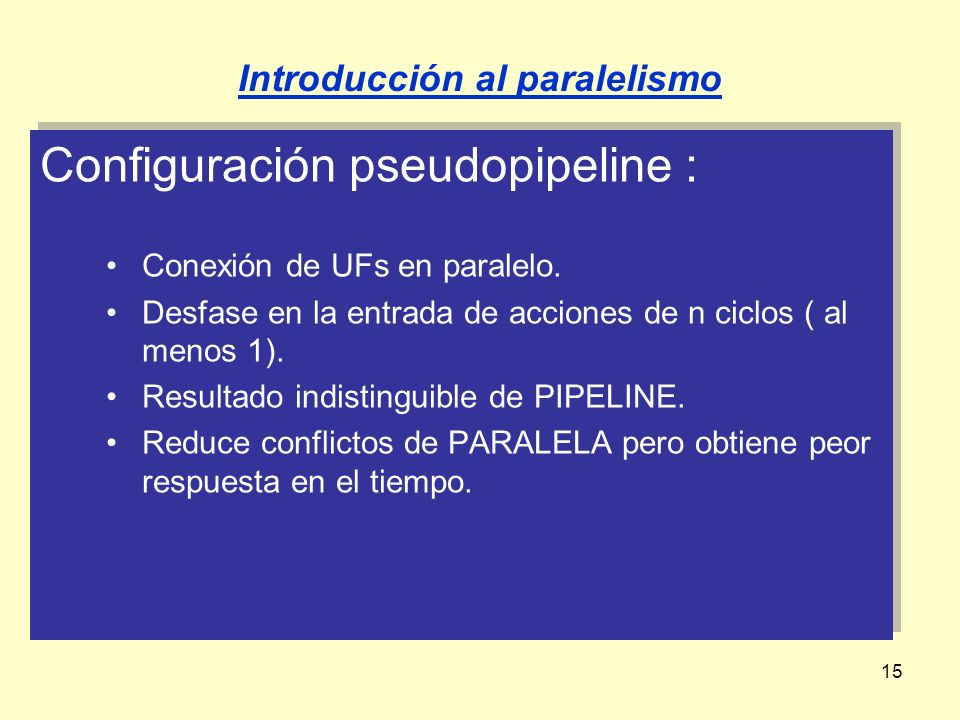

15 15 Configuración pseudopipeline : Conexión de UFs en paralelo. Desfase en la entrada de acciones de n ciclos ( al menos 1). Resultado indistinguible de PIPELINE. Reduce conflictos de PARALELA pero obtiene peor respuesta en el tiempo. Configuración pseudopipeline : Conexión de UFs en paralelo. Desfase en la entrada de acciones de n ciclos ( al menos 1). Resultado indistinguible de PIPELINE. Reduce conflictos de PARALELA pero obtiene peor respuesta en el tiempo. Introducción al paralelismo

16 16 Conflictos del paralelismo, tipos : Desajustes de tiempo: Diferentes tiempos entre diferentes UFs. Imponen parones en el pipeline. Accesos a recursos compartidos: Afectan fundamentalmente a configuraciones paralelas. Dependencias: Afectan a la simultaneidad de acciones. –De operandos –De saltos (condicionales e incondicionales) Conflictos del paralelismo, tipos : Desajustes de tiempo: Diferentes tiempos entre diferentes UFs. Imponen parones en el pipeline. Accesos a recursos compartidos: Afectan fundamentalmente a configuraciones paralelas. Dependencias: Afectan a la simultaneidad de acciones. –De operandos –De saltos (condicionales e incondicionales) Introducción al paralelismo

17 17 Conflictos del paralelismo: Parón en un pipeline Conflictos del paralelismo: Parón en un pipeline Introducción al paralelismo

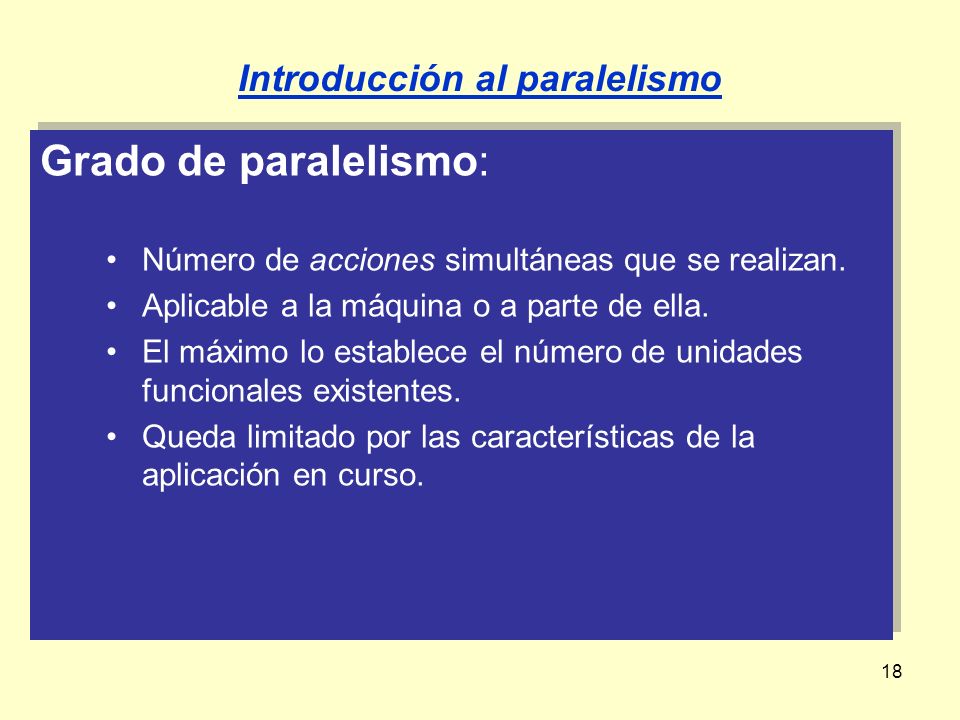

18 18 Grado de paralelismo: Número de acciones simultáneas que se realizan. Aplicable a la máquina o a parte de ella. El máximo lo establece el número de unidades funcionales existentes. Queda limitado por las características de la aplicación en curso. Grado de paralelismo: Número de acciones simultáneas que se realizan. Aplicable a la máquina o a parte de ella. El máximo lo establece el número de unidades funcionales existentes. Queda limitado por las características de la aplicación en curso. Introducción al paralelismo

19 19 Eficiencia: Relación entre el Grado de paralelismo conseguido y la capacidad teórica de paralelismo de la máquina. El aumento de UFs, aumenta los conflictos y disminuye la eficiencia. Se trabaja con valores medios. Eficiencia: Relación entre el Grado de paralelismo conseguido y la capacidad teórica de paralelismo de la máquina. El aumento de UFs, aumenta los conflictos y disminuye la eficiencia. Se trabaja con valores medios. Introducción al paralelismo

20 20 Grano de paralelismo: Tamaño de cada una de las acciones en las que se divide el proceso para su realización simultánea. Clasificación cualitativa: Muy grueso: programas. Grueso: subprogramas, tareas hijas,... Fino: instrucción. Muy fino: fases de instrucción. Clasificación cualitativa: Medido en nº de instrucciones Grano de paralelismo: Tamaño de cada una de las acciones en las que se divide el proceso para su realización simultánea. Clasificación cualitativa: Muy grueso: programas. Grueso: subprogramas, tareas hijas,... Fino: instrucción. Muy fino: fases de instrucción. Clasificación cualitativa: Medido en nº de instrucciones Introducción al paralelismo

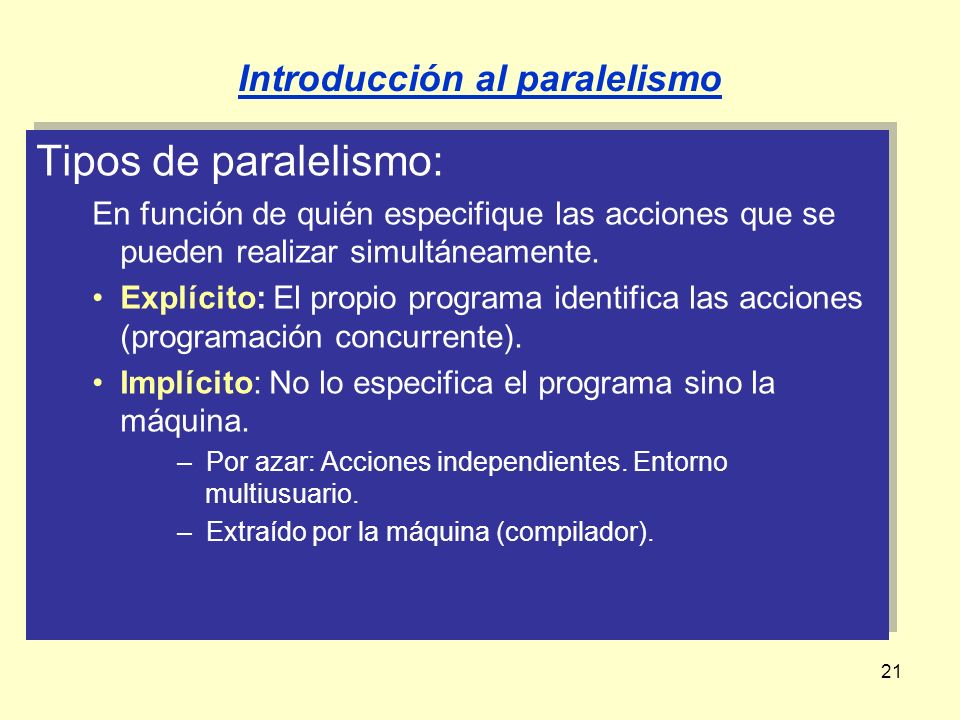

21 21 Tipos de paralelismo: En función de quién especifique las acciones que se pueden realizar simultáneamente. Explícito: El propio programa identifica las acciones (programación concurrente). Implícito: No lo especifica el programa sino la máquina. –Por azar: Acciones independientes. Entorno multiusuario. –Extraído por la máquina (compilador). Tipos de paralelismo: En función de quién especifique las acciones que se pueden realizar simultáneamente. Explícito: El propio programa identifica las acciones (programación concurrente). Implícito: No lo especifica el programa sino la máquina. –Por azar: Acciones independientes. Entorno multiusuario. –Extraído por la máquina (compilador). Introducción al paralelismo

22 22 Fuentes de paralelismo: Control. Diferentes acciones que se pueden realizar simultáneamente. Fuentes de paralelismo: Control. Diferentes acciones que se pueden realizar simultáneamente. Introducción al paralelismo

23 23 Fuentes de paralelismo: Datos. Misma acción sobre un conjunto estructurado de datos. Fuentes de paralelismo: Datos. Misma acción sobre un conjunto estructurado de datos. Introducción al paralelismo

24 24 Fuentes de paralelismo: Flujo. Mismos procesos sobre una gran conjunto de datos. Fuentes de paralelismo: Flujo. Mismos procesos sobre una gran conjunto de datos. Introducción al paralelismo

25 25 Clasificación de Flynn: También conocida como taxonomía de Flynn Surge en los principios de los 70 Aunque no es definitiva para caracterizar todos los tipos de ordenadores se sigue utilizando como una primera aproximación para definir un ordenador. Concibe al ordenador como un conjunto de unidades de cjto. de uds. de control y proceso. Esas uds. reciben flujos de instrucciones y de datos. Clasificación de Flynn: También conocida como taxonomía de Flynn Surge en los principios de los 70 Aunque no es definitiva para caracterizar todos los tipos de ordenadores se sigue utilizando como una primera aproximación para definir un ordenador. Concibe al ordenador como un conjunto de unidades de cjto. de uds. de control y proceso. Esas uds. reciben flujos de instrucciones y de datos. Introducción al paralelismo

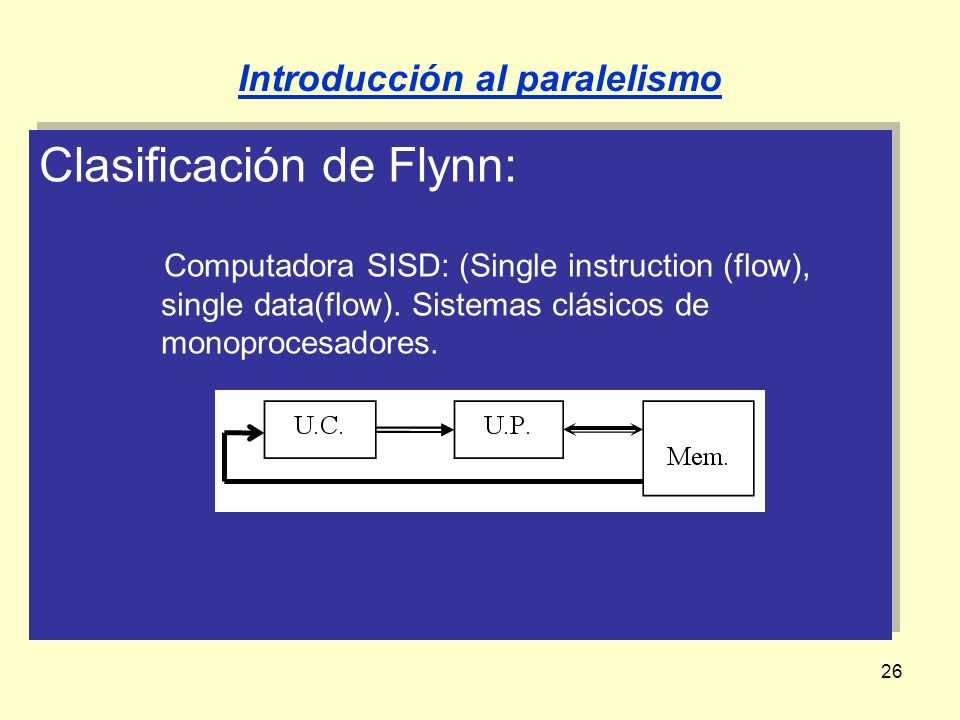

26 26 Clasificación de Flynn: Computadora SISD: (Single instruction (flow), single data(flow). Sistemas clásicos de monoprocesadores. Clasificación de Flynn: Computadora SISD: (Single instruction (flow), single data(flow). Sistemas clásicos de monoprocesadores. Introducción al paralelismo

27 27 Clasificación de Flynn: Computadora SIMD: (Single instruction (flow), multiple data(flow). Sistemas vectoriales y matriciales. Clasificación de Flynn: Computadora SIMD: (Single instruction (flow), multiple data(flow). Sistemas vectoriales y matriciales. Introducción al paralelismo

28 28 Clasificación de Flynn: Computadora MISD: (Multiple instruction (flow), single data(flow). Enunciado de forma teórica. Se discute si hay alguna máquina de este tipo. Quizás los ordenadores sistólicos Clasificación de Flynn: Computadora MISD: (Multiple instruction (flow), single data(flow). Enunciado de forma teórica. Se discute si hay alguna máquina de este tipo. Quizás los ordenadores sistólicos Introducción al paralelismo

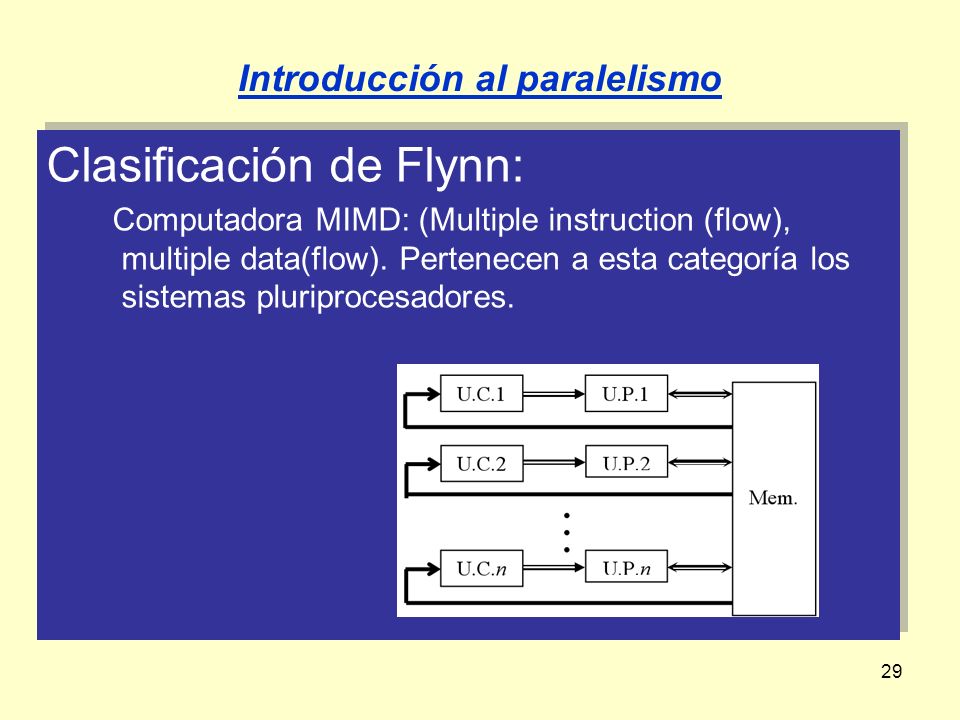

29 29 Clasificación de Flynn: Computadora MIMD: (Multiple instruction (flow), multiple data(flow). Pertenecen a esta categoría los sistemas pluriprocesadores. Clasificación de Flynn: Computadora MIMD: (Multiple instruction (flow), multiple data(flow). Pertenecen a esta categoría los sistemas pluriprocesadores. Introducción al paralelismo

30 30 Clasificación de Flynn: Introducción al paralelismo

31 31 RISC vs. CISC: Años 80. Implantación de modelos de control del rendimiento. Nueva tecnología RISC: Simplificar la unidad de control para mejorar su eficiencia. Tecnología CISC: La existente hasta el momento. Instrucciones muy complejas, a veces específicas y muy numerosas. Salto semántico. Reducción de los ciclos de fetch. Tamaño del programa. RISC vs. CISC: Años 80. Implantación de modelos de control del rendimiento. Nueva tecnología RISC: Simplificar la unidad de control para mejorar su eficiencia. Tecnología CISC: La existente hasta el momento. Instrucciones muy complejas, a veces específicas y muy numerosas. Salto semántico. Reducción de los ciclos de fetch. Tamaño del programa. Paralelismo de grano muy fino

32 32 Procesadores CISC: Consecuencias. Compiladores simples. Unidades de control complejas, microprogramadas. Bajo rendimiento en cadenas pipeline. Procesadores CISC: Consecuencias. Compiladores simples. Unidades de control complejas, microprogramadas. Bajo rendimiento en cadenas pipeline. Paralelismo de grano muy fino

33 33 Procesadores CISC: Ejecución de una instrucción: Procesadores CISC: Ejecución de una instrucción: Paralelismo de grano muy fino

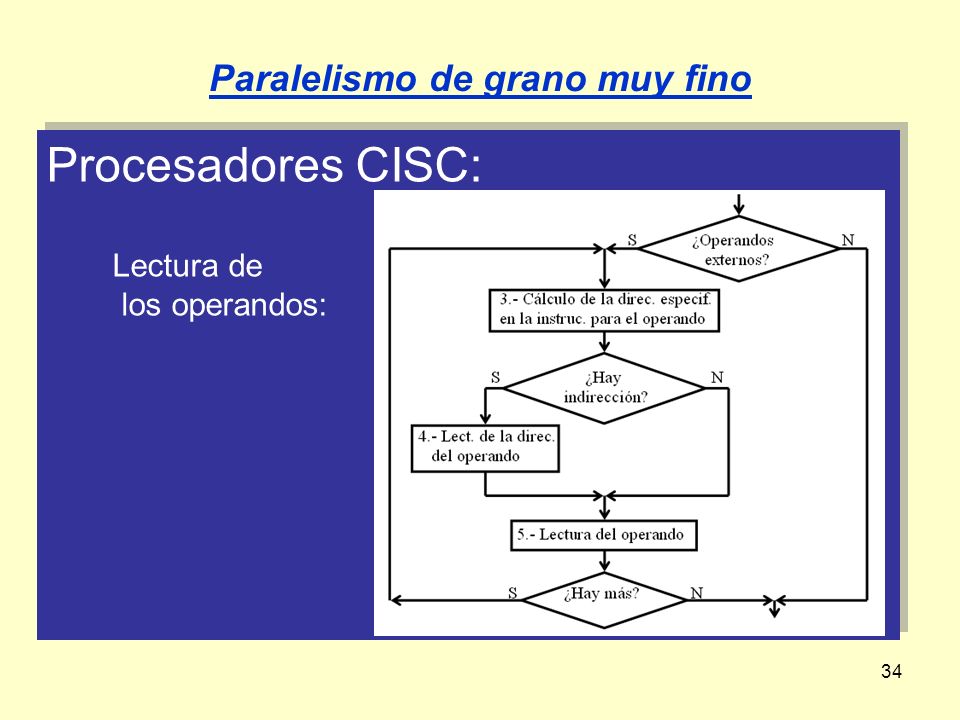

34 34 Procesadores CISC: Lectura de los operandos: Procesadores CISC: Lectura de los operandos: Paralelismo de grano muy fino

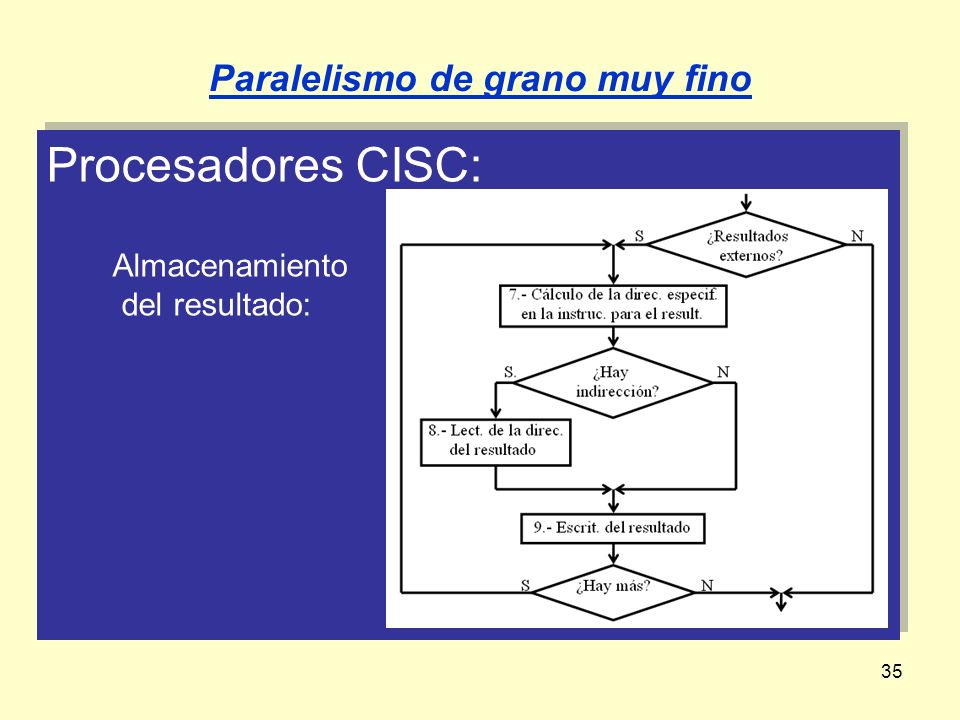

35 35 Procesadores CISC: Almacenamiento del resultado: Procesadores CISC: Almacenamiento del resultado: Paralelismo de grano muy fino

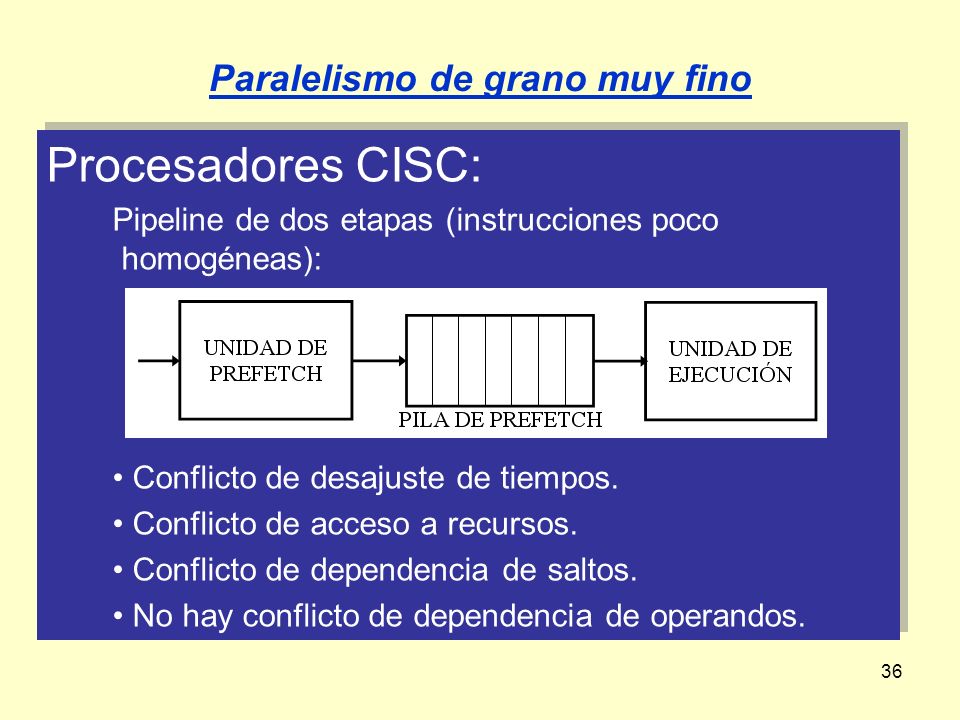

36 36 Procesadores CISC: Pipeline de dos etapas (instrucciones poco homogéneas): Conflicto de desajuste de tiempos. Conflicto de acceso a recursos. Conflicto de dependencia de saltos. No hay conflicto de dependencia de operandos. Procesadores CISC: Pipeline de dos etapas (instrucciones poco homogéneas): Conflicto de desajuste de tiempos. Conflicto de acceso a recursos. Conflicto de dependencia de saltos. No hay conflicto de dependencia de operandos. Paralelismo de grano muy fino

37 37 Procesadores CISC: Pipeline de seis etapas: Máquinas de una sola dirección sin direccionamiento indirecto ni ejecución múltiple. Pasos 3, 5, y 9 una sola vez. Pasos 4, 7 y 8 desaparecen. Procesadores CISC: Pipeline de seis etapas: Máquinas de una sola dirección sin direccionamiento indirecto ni ejecución múltiple. Pasos 3, 5, y 9 una sola vez. Pasos 4, 7 y 8 desaparecen. Paralelismo de grano muy fino

38 38 Procesadores CISC: Pipeline de seis etapas, conflictos: Desajustes de tiempos. Inevitables. No usar toda las UFs. Tipo de instrucciones o dir. Fallos de caché. Acceso a recursos: FE, LO y ER acceden a memoria Sol: Más registros, caché doble pto., doble caché. Dependencia de operandos: Requiere identificación para evitar errores, reduce el rendimiento. – Operandos registros: Bit de bloqueo. – Operandos en memoria: Lista de direcciones bloqueadas. Dependencia de saltos. Procesadores CISC: Pipeline de seis etapas, conflictos: Desajustes de tiempos. Inevitables. No usar toda las UFs. Tipo de instrucciones o dir. Fallos de caché. Acceso a recursos: FE, LO y ER acceden a memoria Sol: Más registros, caché doble pto., doble caché. Dependencia de operandos: Requiere identificación para evitar errores, reduce el rendimiento. – Operandos registros: Bit de bloqueo. – Operandos en memoria: Lista de direcciones bloqueadas. Dependencia de saltos. Paralelismo de grano muy fino

39 39 Proc. CISC. Dependencia de operandos: Ejemplo: A + B A C + (A + 8) C Proc. CISC. Dependencia de operandos: Ejemplo: A + B A C + (A + 8) C Paralelismo de grano muy fino

40 40 Proc. CISC. Dependencia de saltos: Saltos incondicionales: Identificación temprana, más simple. Durante FE o LO. Saltos condicionales: Incertidumbre. Pérdida de rendimiento. –Salto retardado (Se verá en procesadores RISC). –Flujos múltiples. –Precaptar destino del salto. –Buffer de bucles. –Predicción de salto. Proc. CISC. Dependencia de saltos: Saltos incondicionales: Identificación temprana, más simple. Durante FE o LO. Saltos condicionales: Incertidumbre. Pérdida de rendimiento. –Salto retardado (Se verá en procesadores RISC). –Flujos múltiples. –Precaptar destino del salto. –Buffer de bucles. –Predicción de salto. Paralelismo de grano muy fino

41 41 Proc. CISC. Dependencia de saltos: Flujos múltiples. –Duplicar primeras etapas del pipeline. –Se opta por los dos caminos y cuando se ejecuta la instrucción se descarta el camino fallido. –A veces más de dos caminos para trabajar con instrucciones de salto condicional encadenadas. –Aumento significativo de los conflictos de acceso a los recursos (memoria). –Eliminación de la mayoría de los huecos debidos a saltos. Proc. CISC. Dependencia de saltos: Flujos múltiples. –Duplicar primeras etapas del pipeline. –Se opta por los dos caminos y cuando se ejecuta la instrucción se descarta el camino fallido. –A veces más de dos caminos para trabajar con instrucciones de salto condicional encadenadas. –Aumento significativo de los conflictos de acceso a los recursos (memoria). –Eliminación de la mayoría de los huecos debidos a saltos. Paralelismo de grano muy fino

42 42 Proc. CISC. Dependencia de saltos: Precaptar destino del salto. –Leer la siguiente instrucción y la del destino del salto. –Se limita a la fase de fetch de ambas instrucciones. –Reduce el hueco en el pipeline. Proc. CISC. Dependencia de saltos: Precaptar destino del salto. –Leer la siguiente instrucción y la del destino del salto. –Se limita a la fase de fetch de ambas instrucciones. –Reduce el hueco en el pipeline. Paralelismo de grano muy fino

43 43 Proc. CISC. Dependencia de saltos: Buffer de bucles. –Similar a una cola de Prefetch pero de mayor tamaño. –Se pone en marcha al detectar un salto condicional hacia atrás (típico de los bucles). –Se pretende mantener en la cola todas las instrucciones del bucle. –Si sobra espacio se almacenan también las instrucciones que siguen al bucle. –Importante ahorro de ciclos de fetch en bucles pequeños. Proc. CISC. Dependencia de saltos: Buffer de bucles. –Similar a una cola de Prefetch pero de mayor tamaño. –Se pone en marcha al detectar un salto condicional hacia atrás (típico de los bucles). –Se pretende mantener en la cola todas las instrucciones del bucle. –Si sobra espacio se almacenan también las instrucciones que siguen al bucle. –Importante ahorro de ciclos de fetch en bucles pequeños. Paralelismo de grano muy fino

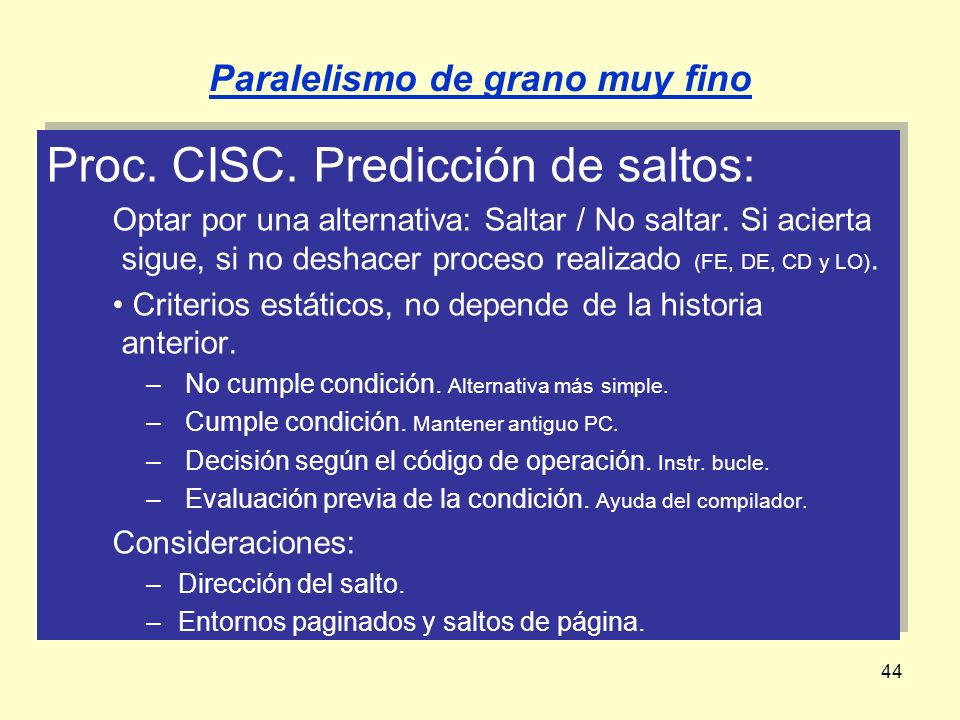

44 44 Proc. CISC. Predicción de saltos: Optar por una alternativa: Saltar / No saltar. Si acierta sigue, si no deshacer proceso realizado (FE, DE, CD y LO). Criterios estáticos, no depende de la historia anterior. – No cumple condición. Alternativa más simple. – Cumple condición. Mantener antiguo PC. – Decisión según el código de operación. Instr. bucle. – Evaluación previa de la condición. Ayuda del compilador. Consideraciones: –Dirección del salto. –Entornos paginados y saltos de página. Proc. CISC. Predicción de saltos: Optar por una alternativa: Saltar / No saltar. Si acierta sigue, si no deshacer proceso realizado (FE, DE, CD y LO). Criterios estáticos, no depende de la historia anterior. – No cumple condición. Alternativa más simple. – Cumple condición. Mantener antiguo PC. – Decisión según el código de operación. Instr. bucle. – Evaluación previa de la condición. Ayuda del compilador. Consideraciones: –Dirección del salto. –Entornos paginados y saltos de página. Paralelismo de grano muy fino

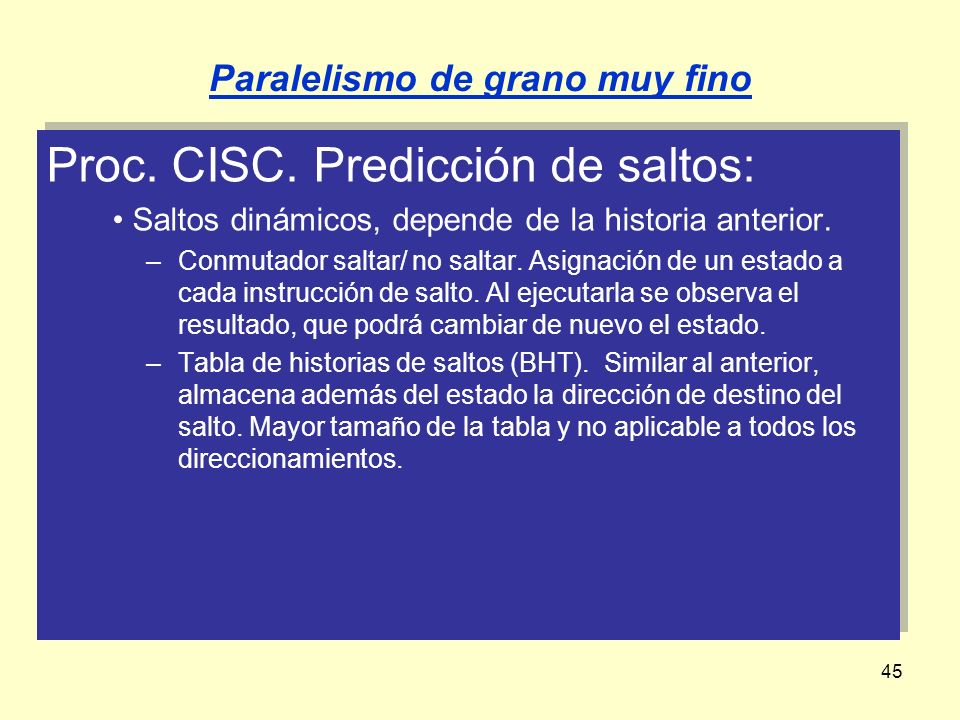

45 45 Proc. CISC. Predicción de saltos: Saltos dinámicos, depende de la historia anterior. –Conmutador saltar/ no saltar. Asignación de un estado a cada instrucción de salto. Al ejecutarla se observa el resultado, que podrá cambiar de nuevo el estado. –Tabla de historias de saltos (BHT). Similar al anterior, almacena además del estado la dirección de destino del salto. Mayor tamaño de la tabla y no aplicable a todos los direccionamientos. Proc. CISC. Predicción de saltos: Saltos dinámicos, depende de la historia anterior. –Conmutador saltar/ no saltar. Asignación de un estado a cada instrucción de salto. Al ejecutarla se observa el resultado, que podrá cambiar de nuevo el estado. –Tabla de historias de saltos (BHT). Similar al anterior, almacena además del estado la dirección de destino del salto. Mayor tamaño de la tabla y no aplicable a todos los direccionamientos. Paralelismo de grano muy fino

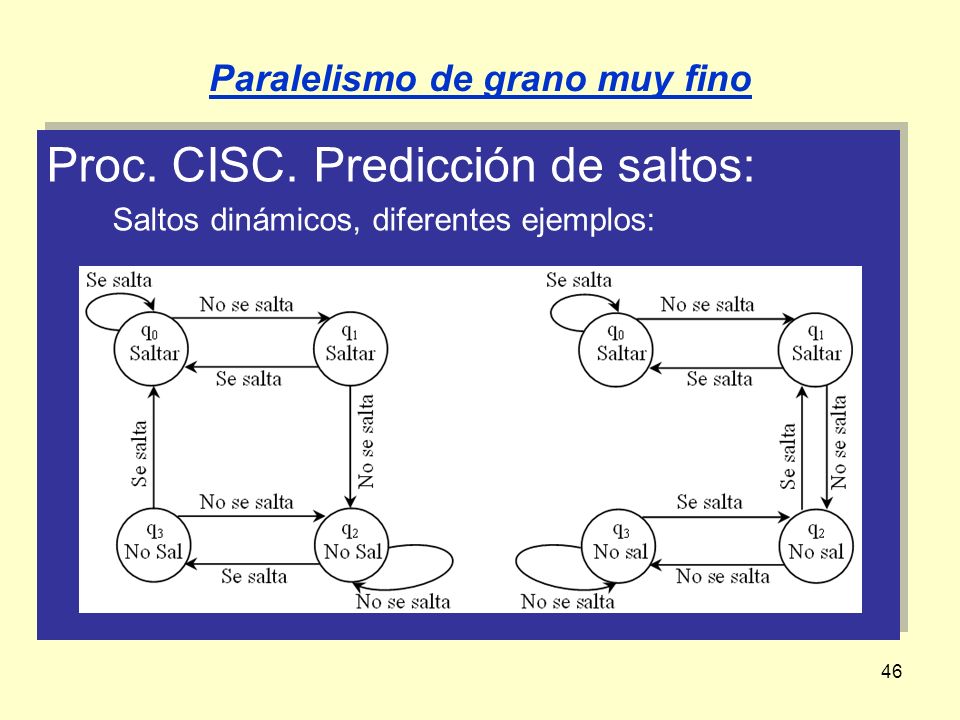

46 46 Proc. CISC. Predicción de saltos: Saltos dinámicos, diferentes ejemplos: Proc. CISC. Predicción de saltos: Saltos dinámicos, diferentes ejemplos: Paralelismo de grano muy fino

47 47 Proc. CISC. Predicción de saltos: Saltos dinámicos, diferentes ejemplos: Proc. CISC. Predicción de saltos: Saltos dinámicos, diferentes ejemplos: Paralelismo de grano muy fino

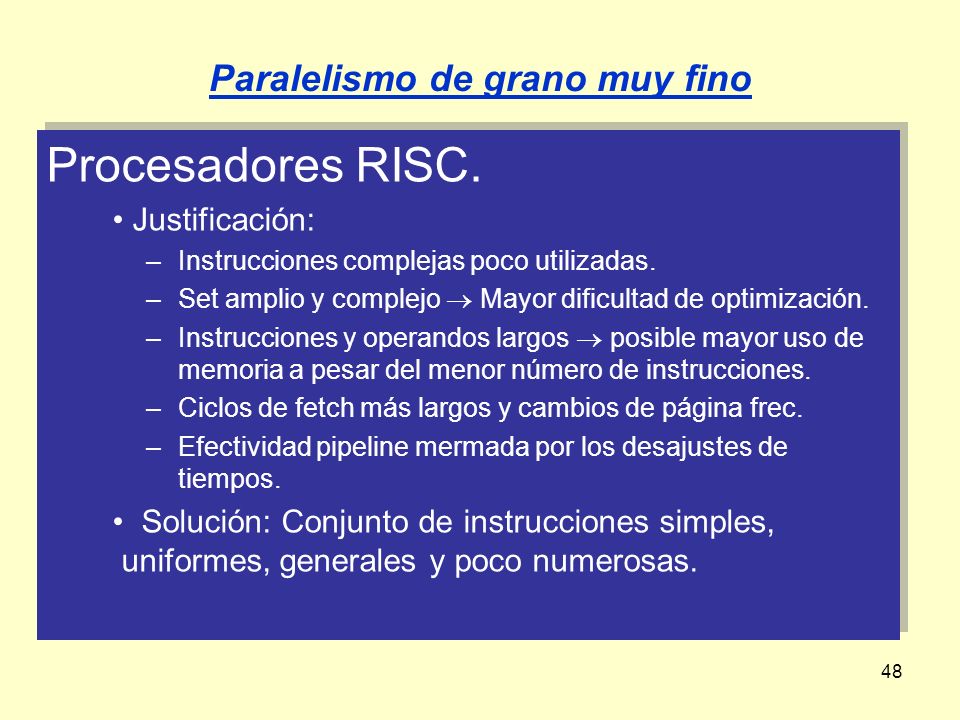

48 48 Procesadores RISC. Justificación: –Instrucciones complejas poco utilizadas. –Set amplio y complejo Mayor dificultad de optimización. –Instrucciones y operandos largos posible mayor uso de memoria a pesar del menor número de instrucciones. –Ciclos de fetch más largos y cambios de página frec. –Efectividad pipeline mermada por los desajustes de tiempos. Solución: Conjunto de instrucciones simples, uniformes, generales y poco numerosas. Procesadores RISC. Justificación: –Instrucciones complejas poco utilizadas. –Set amplio y complejo Mayor dificultad de optimización. –Instrucciones y operandos largos posible mayor uso de memoria a pesar del menor número de instrucciones. –Ciclos de fetch más largos y cambios de página frec. –Efectividad pipeline mermada por los desajustes de tiempos. Solución: Conjunto de instrucciones simples, uniformes, generales y poco numerosas. Paralelismo de grano muy fino

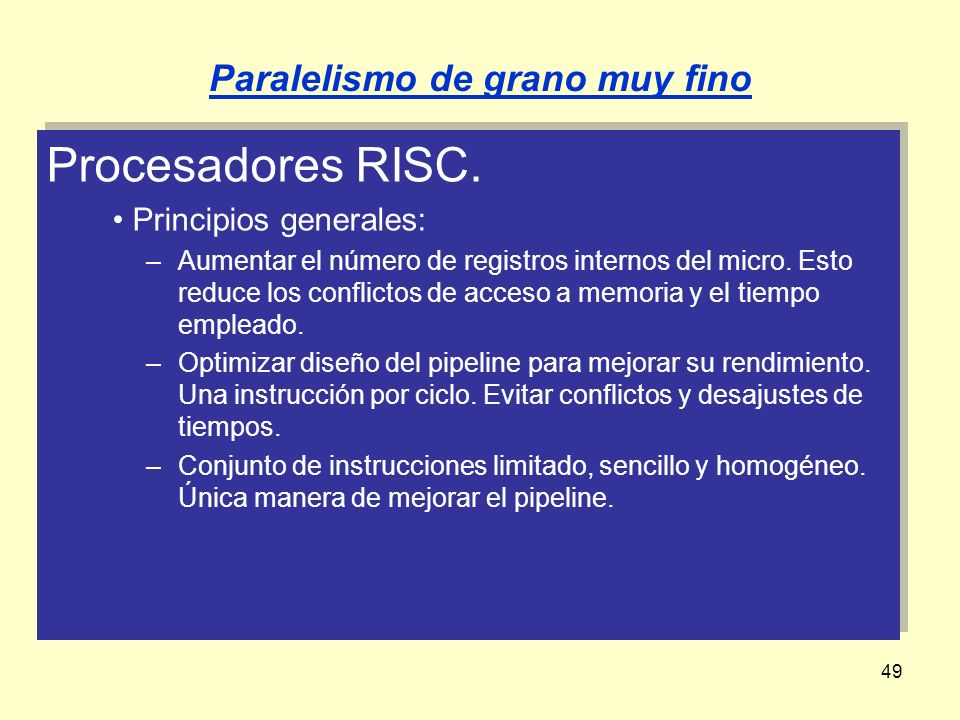

49 49 Procesadores RISC. Principios generales: –Aumentar el número de registros internos del micro. Esto reduce los conflictos de acceso a memoria y el tiempo empleado. –Optimizar diseño del pipeline para mejorar su rendimiento. Una instrucción por ciclo. Evitar conflictos y desajustes de tiempos. –Conjunto de instrucciones limitado, sencillo y homogéneo. Única manera de mejorar el pipeline. Procesadores RISC. Principios generales: –Aumentar el número de registros internos del micro. Esto reduce los conflictos de acceso a memoria y el tiempo empleado. –Optimizar diseño del pipeline para mejorar su rendimiento. Una instrucción por ciclo. Evitar conflictos y desajustes de tiempos. –Conjunto de instrucciones limitado, sencillo y homogéneo. Única manera de mejorar el pipeline. Paralelismo de grano muy fino

50 50 Procesadores RISC. Características: –Instrucciones de mismo tamaño (32 bits) y mismo formato. Facilita diseño decodificador y control de ajuste de tiempos. –Unidad de control cableada. Mejora de la eficiencia. –Pocos modos de direccionamiento de memoria. No al direccionamiento indirecto. –Máximo un operando en memoria. –Instrucciones de proceso (ALU) sólo con registros. –Operandos en memoria siempre alineados. Procesadores RISC. Características: –Instrucciones de mismo tamaño (32 bits) y mismo formato. Facilita diseño decodificador y control de ajuste de tiempos. –Unidad de control cableada. Mejora de la eficiencia. –Pocos modos de direccionamiento de memoria. No al direccionamiento indirecto. –Máximo un operando en memoria. –Instrucciones de proceso (ALU) sólo con registros. –Operandos en memoria siempre alineados. Paralelismo de grano muy fino

51 51 Procesadores RISC. Consecuencias: –Compiladores más elaborados. –Programas con mayor número de instrucciones más cortas. –Aumento del rendimiento. Poder despachar una instrucción ejecutada en cada ciclo de reloj. Procesadores RISC. Consecuencias: –Compiladores más elaborados. –Programas con mayor número de instrucciones más cortas. –Aumento del rendimiento. Poder despachar una instrucción ejecutada en cada ciclo de reloj. Paralelismo de grano muy fino

52 52 Procesadores RISC. Ficheros de registros. Se usan en algunas CPUs Además registros globales y de coma flotante. Normalmente entre 8 y 16 niveles. Al desbordarlo se usa la Memoria Principal. Procesadores RISC. Ficheros de registros. Se usan en algunas CPUs Además registros globales y de coma flotante. Normalmente entre 8 y 16 niveles. Al desbordarlo se usa la Memoria Principal. Paralelismo de grano muy fino

53 53 Procesadores RISC. Pipeline. Instrucciones que acceden a memoria: –Lectura y decodificación de la instrucción. –Calculo de la dirección del operando. –Lectura o escritura del operando. Instrucciones que NO acceden a memoria: –Lectura y decodificación de la instrucción. –Ejecución. Procesadores RISC. Pipeline. Instrucciones que acceden a memoria: –Lectura y decodificación de la instrucción. –Calculo de la dirección del operando. –Lectura o escritura del operando. Instrucciones que NO acceden a memoria: –Lectura y decodificación de la instrucción. –Ejecución. Paralelismo de grano muy fino

54 54 Procesadores RISC. Pipeline. Conflictos: –Desajustes de tiempos: Minimizados. –Accesos a memoria: Sólo en F/D y L/EO. –Dependencias de operandos: Sólo entre registros. –Dependencias de saltos: Como en CISC y además salto retardado. Procesadores RISC. Pipeline. Conflictos: –Desajustes de tiempos: Minimizados. –Accesos a memoria: Sólo en F/D y L/EO. –Dependencias de operandos: Sólo entre registros. –Dependencias de saltos: Como en CISC y además salto retardado. Paralelismo de grano muy fino

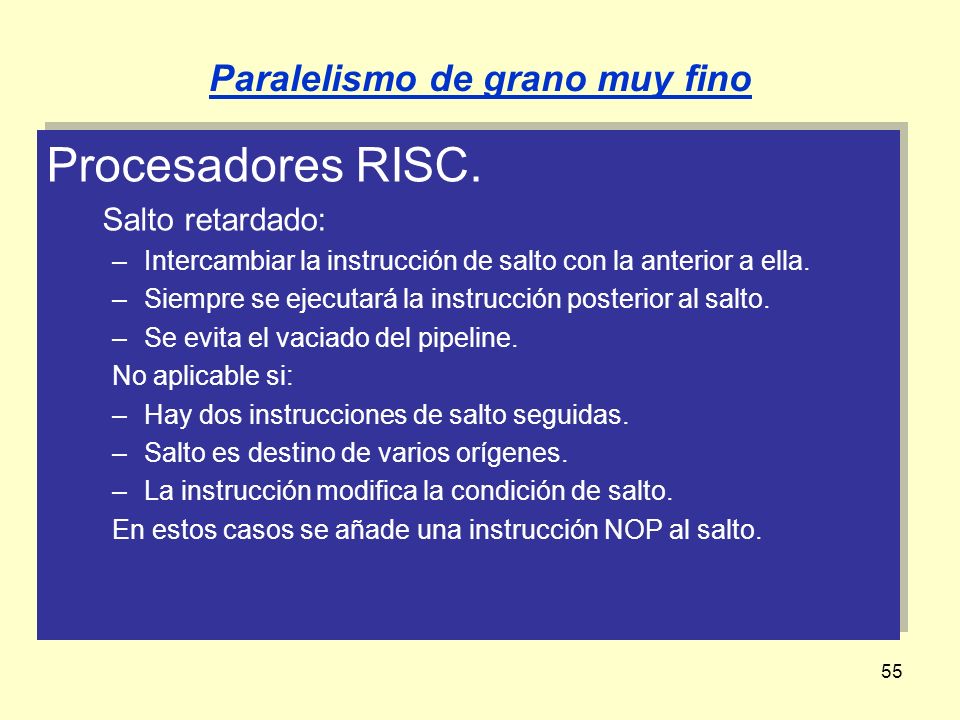

55 55 Procesadores RISC. Salto retardado: –Intercambiar la instrucción de salto con la anterior a ella. –Siempre se ejecutará la instrucción posterior al salto. –Se evita el vaciado del pipeline. No aplicable si: –Hay dos instrucciones de salto seguidas. –Salto es destino de varios orígenes. –La instrucción modifica la condición de salto. En estos casos se añade una instrucción NOP al salto. Procesadores RISC. Salto retardado: –Intercambiar la instrucción de salto con la anterior a ella. –Siempre se ejecutará la instrucción posterior al salto. –Se evita el vaciado del pipeline. No aplicable si: –Hay dos instrucciones de salto seguidas. –Salto es destino de varios orígenes. –La instrucción modifica la condición de salto. En estos casos se añade una instrucción NOP al salto. Paralelismo de grano muy fino

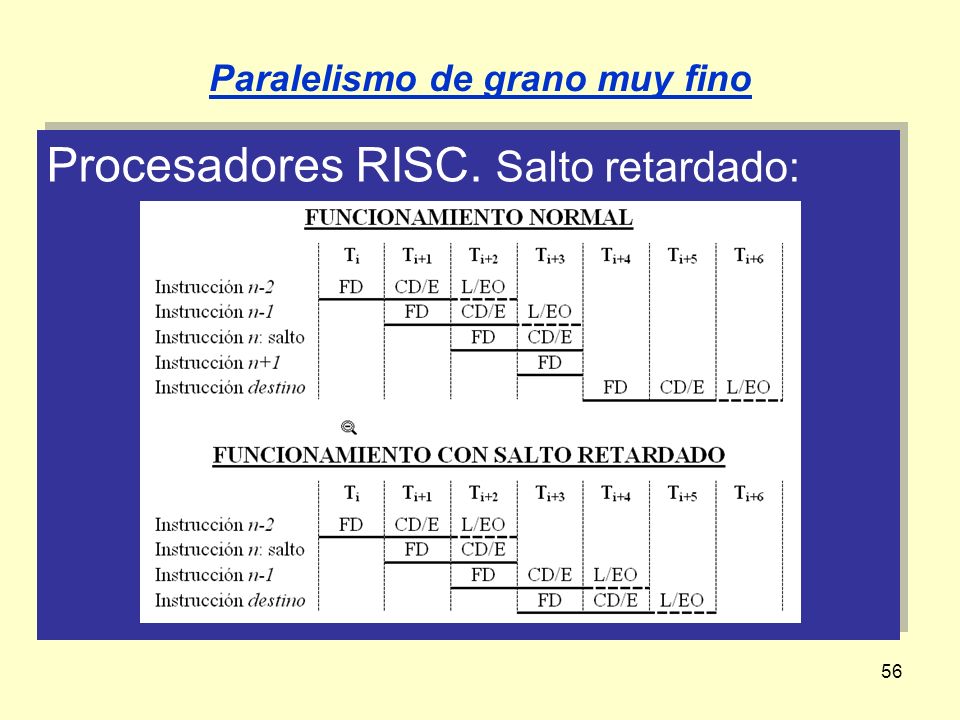

56 56 Procesadores RISC. Salto retardado: Paralelismo de grano muy fino

57 57 Procesadores RISC. Salto retardado ejemplos: En un sistema que usa la técnica del salto y con la siguiente secuencia de instrucciones en el programa fuente: –[I1] Instrucción que no es de salto –[I2] Instrucción de comparación A-B –[I3] Salto condicional si A>B –[I4] Instrucción que no es de salto ¿Qué haría el compilador? El compilador inserta una instrucción NOP dado que la instrucción I2 fija la condición de salto a seguir por I3, estas no pueden alterar su orden, por lo tanto, la secuencia que debería haber generado el compilador sería: [I1] [I2] [I3] NOP [I4] Procesadores RISC. Salto retardado ejemplos: En un sistema que usa la técnica del salto y con la siguiente secuencia de instrucciones en el programa fuente: –[I1] Instrucción que no es de salto –[I2] Instrucción de comparación A-B –[I3] Salto condicional si A>B –[I4] Instrucción que no es de salto ¿Qué haría el compilador? El compilador inserta una instrucción NOP dado que la instrucción I2 fija la condición de salto a seguir por I3, estas no pueden alterar su orden, por lo tanto, la secuencia que debería haber generado el compilador sería: [I1] [I2] [I3] NOP [I4] Paralelismo de grano muy fino

58 58 Procesadores RISC. Salto retardado ejemplos: En un sistema que usa la técnica del salto y con la siguiente secuencia de instrucciones en el programa fuente: –[I1] Instrucción que no es de salto –[I2] Salto incondicional a eti1 –[I3] Salto condicional a eti2 –[I4] Instrucción que no es de salto ¿Qué haría el compilador? La técnica del salto retardado se aplica tanto a los condicionales como a los incondicionales, por lo tanto, la secuencia que debería haber generado el compilador sería: [I2] [I1] [I3] NOP [I4]. Procesadores RISC. Salto retardado ejemplos: En un sistema que usa la técnica del salto y con la siguiente secuencia de instrucciones en el programa fuente: –[I1] Instrucción que no es de salto –[I2] Salto incondicional a eti1 –[I3] Salto condicional a eti2 –[I4] Instrucción que no es de salto ¿Qué haría el compilador? La técnica del salto retardado se aplica tanto a los condicionales como a los incondicionales, por lo tanto, la secuencia que debería haber generado el compilador sería: [I2] [I1] [I3] NOP [I4]. Paralelismo de grano muy fino

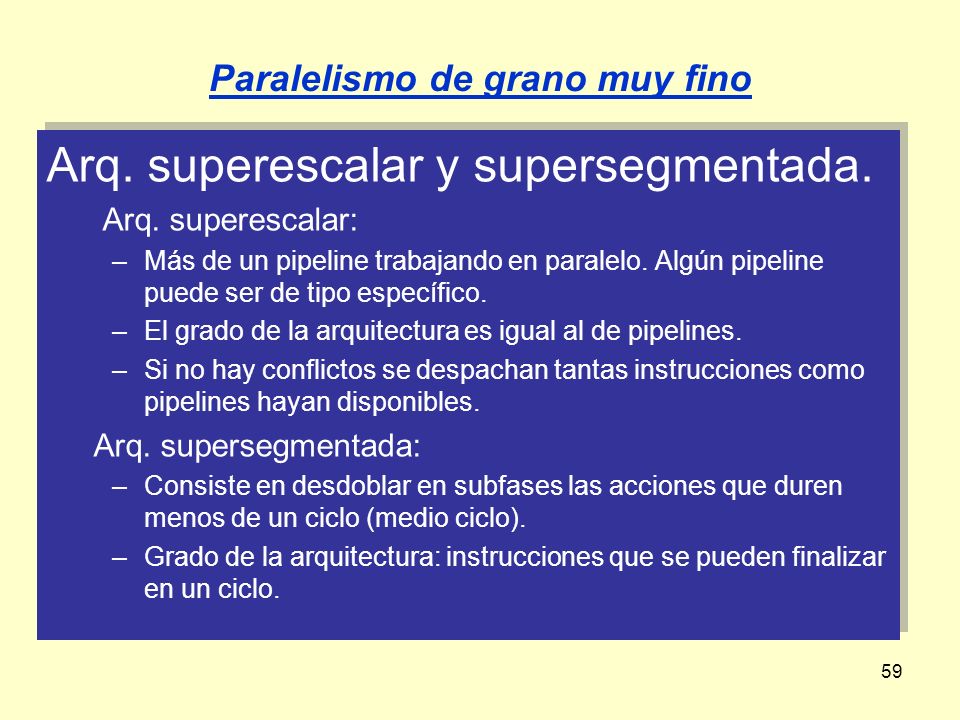

59 59 Arq. superescalar y supersegmentada. Arq. superescalar: –Más de un pipeline trabajando en paralelo. Algún pipeline puede ser de tipo específico. –El grado de la arquitectura es igual al de pipelines. –Si no hay conflictos se despachan tantas instrucciones como pipelines hayan disponibles. Arq. supersegmentada: –Consiste en desdoblar en subfases las acciones que duren menos de un ciclo (medio ciclo). –Grado de la arquitectura: instrucciones que se pueden finalizar en un ciclo. Arq. superescalar y supersegmentada. Arq. superescalar: –Más de un pipeline trabajando en paralelo. Algún pipeline puede ser de tipo específico. –El grado de la arquitectura es igual al de pipelines. –Si no hay conflictos se despachan tantas instrucciones como pipelines hayan disponibles. Arq. supersegmentada: –Consiste en desdoblar en subfases las acciones que duren menos de un ciclo (medio ciclo). –Grado de la arquitectura: instrucciones que se pueden finalizar en un ciclo. Paralelismo de grano muy fino

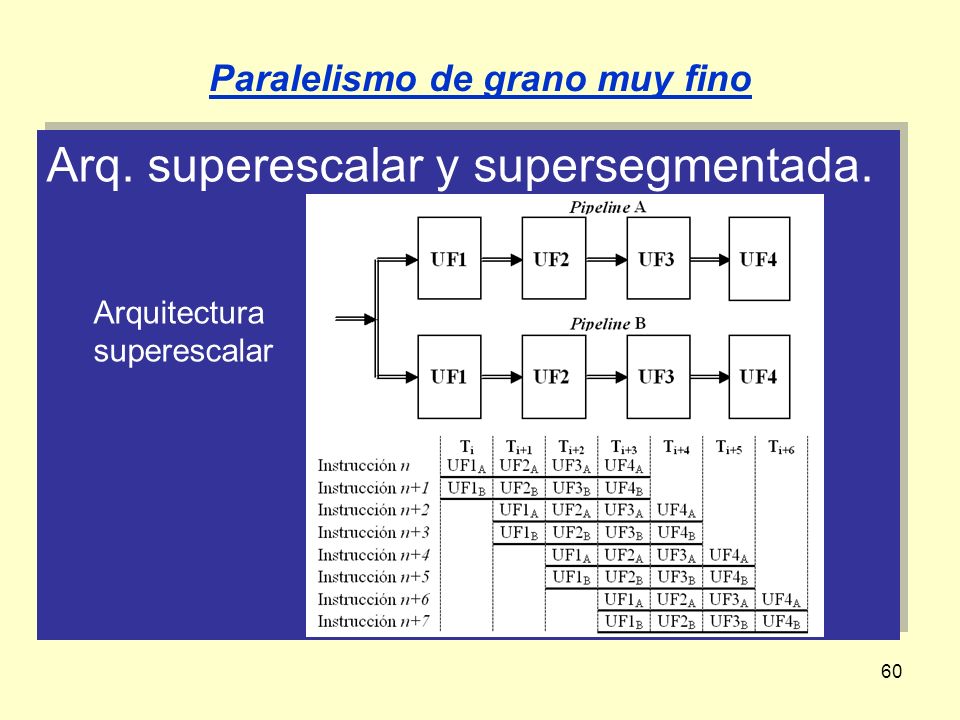

60 60 Arq. superescalar y supersegmentada. Arquitectura superescalar Arq. superescalar y supersegmentada. Arquitectura superescalar Paralelismo de grano muy fino

61 61 Arq. superescalar y supersegmentada. Arq. supersegmentada Arq. superescalar y supersegmentada. Arq. supersegmentada Paralelismo de grano muy fino

62 62 Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES: –Reduce la pérdida de rendimiento por dependencias de operandos. –Aprovechar los tiempos muertos de las etapas de la CPU con instrucciones posteriores mientras no se altere el resultado –Existen distintas alternativas según la fase en la que se admita el desorden (emisión, será necesario un buffer, o ejecución) Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES: –Reduce la pérdida de rendimiento por dependencias de operandos. –Aprovechar los tiempos muertos de las etapas de la CPU con instrucciones posteriores mientras no se altere el resultado –Existen distintas alternativas según la fase en la que se admita el desorden (emisión, será necesario un buffer, o ejecución) Paralelismo de grano muy fino

63 63 Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES : Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES : Paralelismo de grano muy fino

64 64 Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES: –FD1 y FD2 son etapas de prefetch y decodificación. –EJ1 y EJ2 son unidades de ejecución de enteros y EJ3 de coma flotante. –ER1 y ER2 representan escritura de resultado. –Secuencia de instrucciones: I1.. I9. –Instrucciones de 3 ciclos de duración, 1 por etapa, salvo I1 que requiere dos ciclos en la fase de ejecución. –I3 e I4 operan con datos en coma flotante. –I5 e I6 presentan dependencia de operandos. Arq. superescalar y supersegmentada. EJECUCIÓN DESORDENADA DE INSTRUCCIONES: –FD1 y FD2 son etapas de prefetch y decodificación. –EJ1 y EJ2 son unidades de ejecución de enteros y EJ3 de coma flotante. –ER1 y ER2 representan escritura de resultado. –Secuencia de instrucciones: I1.. I9. –Instrucciones de 3 ciclos de duración, 1 por etapa, salvo I1 que requiere dos ciclos en la fase de ejecución. –I3 e I4 operan con datos en coma flotante. –I5 e I6 presentan dependencia de operandos. Paralelismo de grano muy fino

65 65 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución ordenada. Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución ordenada. Paralelismo de grano muy fino

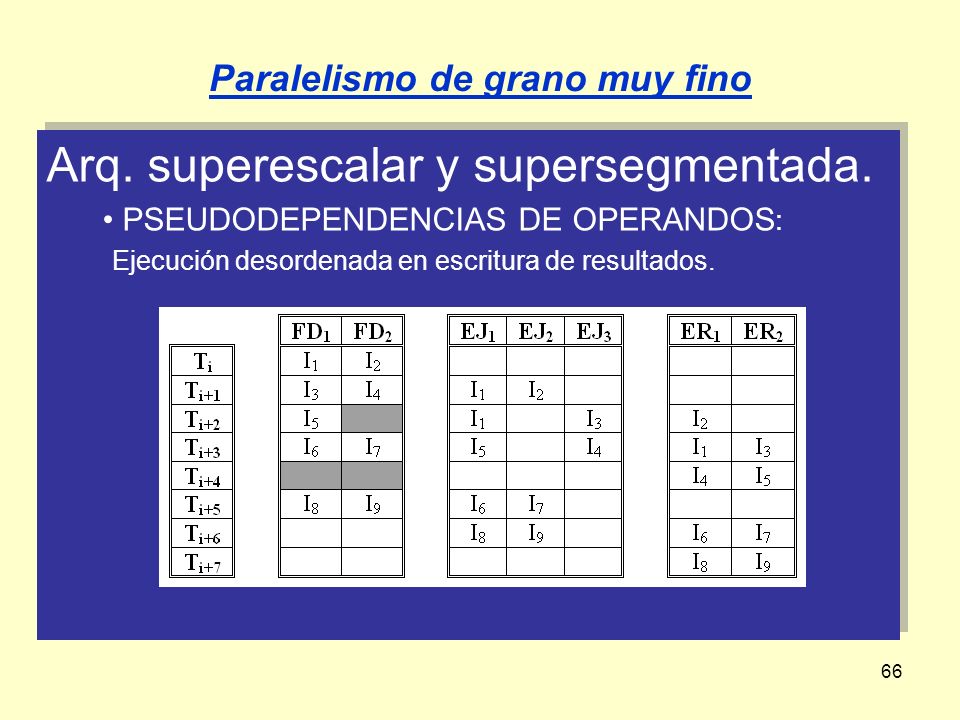

66 66 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución desordenada en escritura de resultados. Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución desordenada en escritura de resultados. Paralelismo de grano muy fino

67 67 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución desordenada en emisión de instrucciones y ER. Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS : Ejecución desordenada en emisión de instrucciones y ER. Paralelismo de grano muy fino

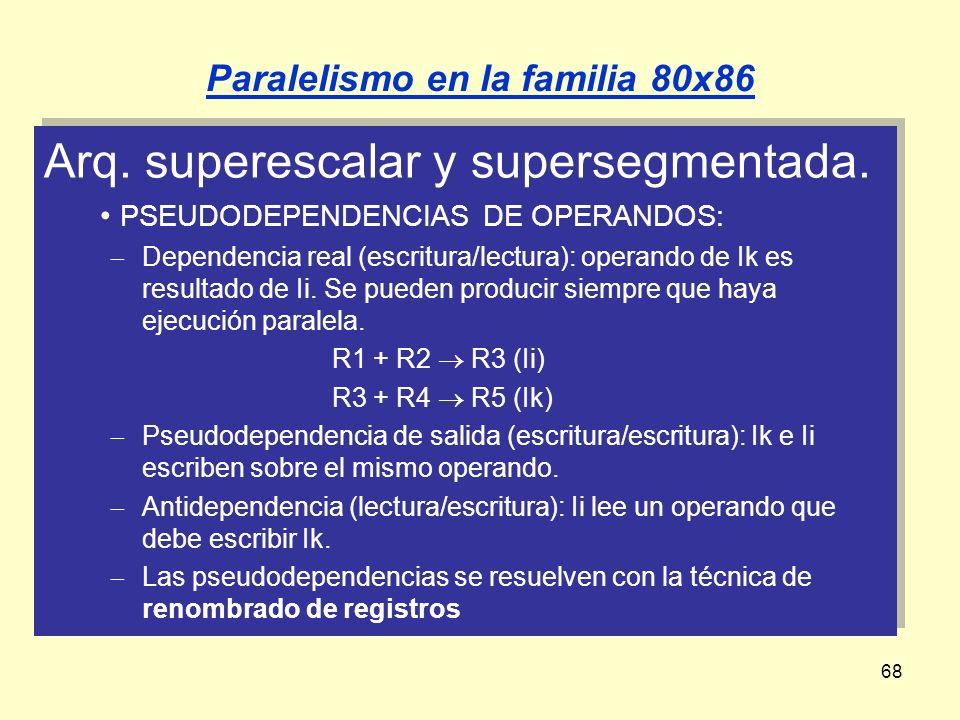

68 68 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Dependencia real (escritura/lectura): operando de Ik es resultado de Ii. Se pueden producir siempre que haya ejecución paralela. R1 + R2 R3 (Ii) R3 + R4 R5 (Ik) Pseudodependencia de salida (escritura/escritura): Ik e Ii escriben sobre el mismo operando. Antidependencia (lectura/escritura): Ii lee un operando que debe escribir Ik. Las pseudodependencias se resuelven con la técnica de renombrado de registros Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Dependencia real (escritura/lectura): operando de Ik es resultado de Ii. Se pueden producir siempre que haya ejecución paralela. R1 + R2 R3 (Ii) R3 + R4 R5 (Ik) Pseudodependencia de salida (escritura/escritura): Ik e Ii escriben sobre el mismo operando. Antidependencia (lectura/escritura): Ii lee un operando que debe escribir Ik. Las pseudodependencias se resuelven con la técnica de renombrado de registros Paralelismo en la familia 80x86

69 69 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Dependencia real (escritura/lectura): operando de Ik es resultado de Ii. Se pueden producir siempre que haya ejecución paralela. Ii R1 + R2 R3 Ik R3 + R4 R5 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Dependencia real (escritura/lectura): operando de Ik es resultado de Ii. Se pueden producir siempre que haya ejecución paralela. Ii R1 + R2 R3 Ik R3 + R4 R5 Paralelismo de grano muy fino

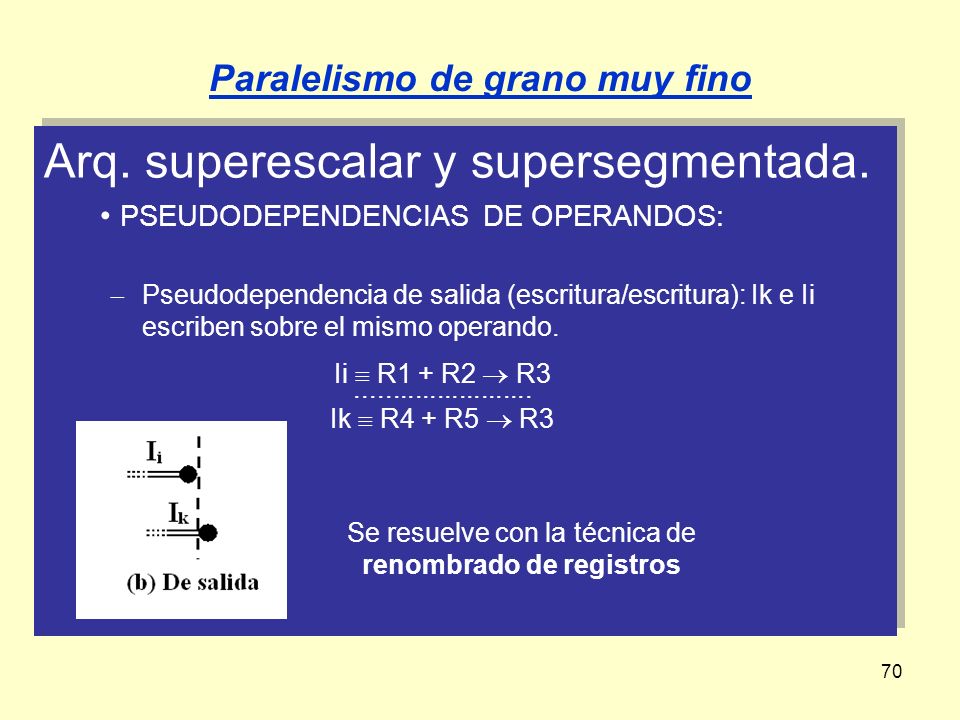

70 70 Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Pseudodependencia de salida (escritura/escritura): Ik e Ii escriben sobre el mismo operando. Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Pseudodependencia de salida (escritura/escritura): Ik e Ii escriben sobre el mismo operando. Paralelismo de grano muy fino Ik R4 + R5 R3 Ii R1 + R2 R3 Se resuelve con la técnica de renombrado de registros

71 71 Paralelismo de grano muy fino Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Antidependencia (lectura/escritura): Ii lee un operando que debe escribir Ik. Arq. superescalar y supersegmentada. PSEUDODEPENDENCIAS DE OPERANDOS: Antidependencia (lectura/escritura): Ii lee un operando que debe escribir Ik Ik R4 + R5 R1 Ii R1 + R2 R3 Sólo se produce si en la ejecución desordenada se ejecuta Ik antes que Ii Se resuelve con la técnica de renombrado de registros

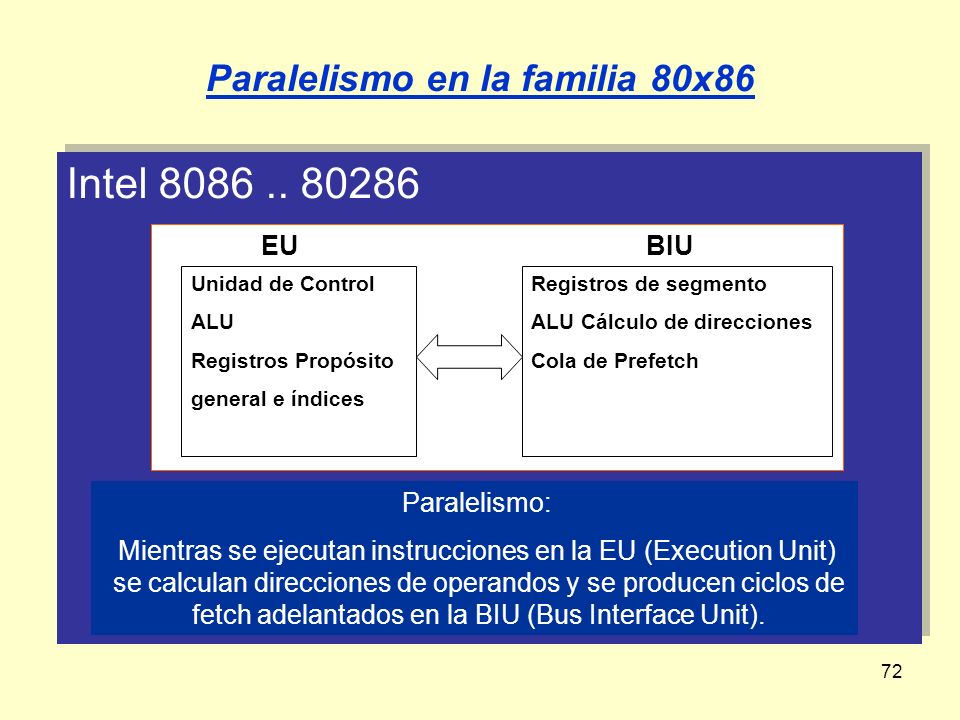

72 72 Intel Paralelismo en la familia 80x86 Paralelismo: Mientras se ejecutan instrucciones en la EU (Execution Unit) se calculan direcciones de operandos y se producen ciclos de fetch adelantados en la BIU (Bus Interface Unit). EU Unidad de Control ALU Registros Propósito general e índices Registros de segmento ALU Cálculo de direcciones Cola de Prefetch BIU

73 73 Intel Pipeline: 4/6 etapas según criterio. Hasta 4 instrucciones en ejecución. MMU Memory Management Unit. Gestiona las tareas de segmentación y paginación. Intel Pipeline: 4/6 etapas según criterio. Hasta 4 instrucciones en ejecución. MMU Memory Management Unit. Gestiona las tareas de segmentación y paginación. Paralelismo en la familia 80x86

74 74 Paralelismo en la familia 80x86 Intel Prefetch: 5/9 etapas según criterio. - Hasta 6 instrucciones en ejecución. - Decodificador con lógica cableada para instr. simples y microprogramado para las complejas. Intel Prefetch: 5/9 etapas según criterio. - Hasta 6 instrucciones en ejecución. - Decodificador con lógica cableada para instr. simples y microprogramado para las complejas.

75 75 Paralelismo en la familia 80x86 Coprocesadores matemáticos Circuitos inicialmente externos, cooperan con la CPU. Leen las instrucciones a la vez que la CPU. Si una instrucción es de coprocesador la ejecutan. Si la instruccion tiene operandos en la memoria, la CPU calcula y vuelca su dirección. Trabaja en paralelo con la CPU. Si la CPU debe esperar al coprocesador, se inserta la instrucción FWAIT. Coprocesadores matemáticos Circuitos inicialmente externos, cooperan con la CPU. Leen las instrucciones a la vez que la CPU. Si una instrucción es de coprocesador la ejecutan. Si la instruccion tiene operandos en la memoria, la CPU calcula y vuelca su dirección. Trabaja en paralelo con la CPU. Si la CPU debe esperar al coprocesador, se inserta la instrucción FWAIT.

76 76 Paralelismo en la familia 80x86 Procesadores CRISC. Disponen de características de CISC y de RISC. intel dispone de un núcleo cableado y otro microprogramado. El cableado ejecuta las que se definen como core instructions. Puede despachar una de estas instrucciones ejecutada a cada ciclo de reloj. Resto de instrucciones en el núcleo microprogramado requieren múltiples ciclos de reloj. Procesadores CRISC. Disponen de características de CISC y de RISC. intel dispone de un núcleo cableado y otro microprogramado. El cableado ejecuta las que se definen como core instructions. Puede despachar una de estas instrucciones ejecutada a cada ciclo de reloj. Resto de instrucciones en el núcleo microprogramado requieren múltiples ciclos de reloj.

77 77 Paralelismo en la familia 80x86 Intel Pentium - Arquitectura superescalar de grado 2 (Pipes U y V). - Ejecución ordenada. - Doble caché. - Unidad predicción saltos. - Prefetch 128 bytes. - Pipeline 5 etapas. - MMU no representada. Intel Pentium - Arquitectura superescalar de grado 2 (Pipes U y V). - Ejecución ordenada. - Doble caché. - Unidad predicción saltos. - Prefetch 128 bytes. - Pipeline 5 etapas. - MMU no representada.

78 78 Paralelismo en la familia 80x86 Intel Pentium Pro Arquitectura superesc. de grado 3. Ejecución desordenada. Doble caché L1 y L2. Unidad predicción saltos. Prefetch 128 bytes. Pipeline 5 etapas. MMU no representada. Intel Pentium Pro Arquitectura superesc. de grado 3. Ejecución desordenada. Doble caché L1 y L2. Unidad predicción saltos. Prefetch 128 bytes. Pipeline 5 etapas. MMU no representada.

79 79 Paralelismo en la familia 80x86 Intel Pentium Pro Dispone de 3 decodificadores de instrucciones que trabajan de forma ordenada. Convierten las instrucciones en secuencias de microoperaciones. Instrucciones 'simples' conversión rápida. Instrucciones 'complejas' conversión por medio de un microprograma. Las microoperaciones se almacenan en el Instruction Pool. 5 Unidades de ejecución. 2 de enteros 2 de como flotante 1 de lectura de memoria. Retiran las operaciones de forma desordenada. Intel Pentium Pro Dispone de 3 decodificadores de instrucciones que trabajan de forma ordenada. Convierten las instrucciones en secuencias de microoperaciones. Instrucciones 'simples' conversión rápida. Instrucciones 'complejas' conversión por medio de un microprograma. Las microoperaciones se almacenan en el Instruction Pool. 5 Unidades de ejecución. 2 de enteros 2 de como flotante 1 de lectura de memoria. Retiran las operaciones de forma desordenada.

80 80 Paralelismo en la familia 80x86 Intel Pentium Pro Ejemplo: mem regtemp (1 op.) mem + reg memregtemp + reg regtemp2 (1 op) regtemp2 mem (2 op.) Registros 'alias': 40 registros de uso interno asignados por los decodificadores a las microoperaciones. Retire Unit: Permite ir retirando las operaciones del Instruction Pool e ir escribiendo los resultados en los destinos correspondientes. Intel Pentium Pro Ejemplo: mem regtemp (1 op.) mem + reg memregtemp + reg regtemp2 (1 op) regtemp2 mem (2 op.) Registros 'alias': 40 registros de uso interno asignados por los decodificadores a las microoperaciones. Retire Unit: Permite ir retirando las operaciones del Instruction Pool e ir escribiendo los resultados en los destinos correspondientes.

81 81 Paralelismo en la familia 80x86 Intel Pentium Pro BTB: Branch Target Buffer. Almacena la dirección de las instrucciones de salto, la historia relacionada con ella (estado) y la dirección de destino. Si no se ha ejecutado nunca se usa una predicción estática: que se saltará si el salto es incondicional o hacia atrás en otro caso se decide no saltar. Intel Pentium Pro BTB: Branch Target Buffer. Almacena la dirección de las instrucciones de salto, la historia relacionada con ella (estado) y la dirección de destino. Si no se ha ejecutado nunca se usa una predicción estática: que se saltará si el salto es incondicional o hacia atrás en otro caso se decide no saltar.
