Primeros conceptos SISTEMAS TRIFÁSICOS

Presentación del tema: "Primeros conceptos SISTEMAS TRIFÁSICOS"— Transcripción de la presentación:

1 Electrónica de potencia e instalaciones eléctricas: Sistemas trifásicos

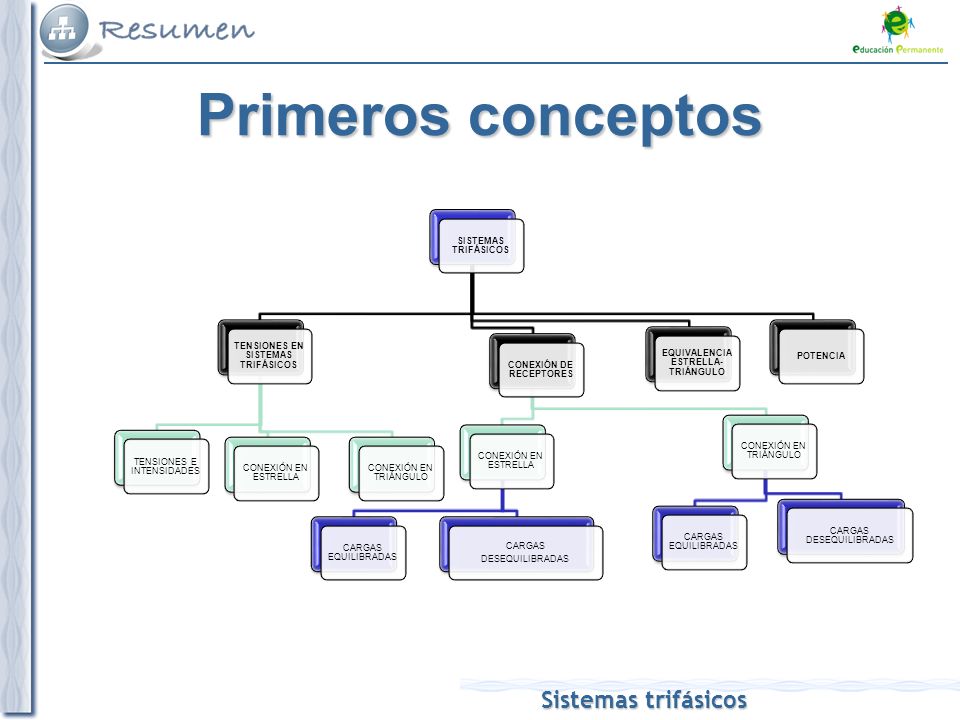

2 Primeros conceptos SISTEMAS TRIFÁSICOS
CONEXIÓN DE RECEPTORES CONEXIÓN EN ESTRELLA CARGAS DESEQUILIBRADAS CARGAS EQUILIBRADAS CONEXIÓN EN TRIÁNGULO CARGAS DESEQUILIBRADAS TENSIONES EN SISTEMAS TRIFÁSICOS TENSIONES E INTENSIDADES EQUIVALENCIA ESTRELLA-TRIÁNGULO POTENCIA

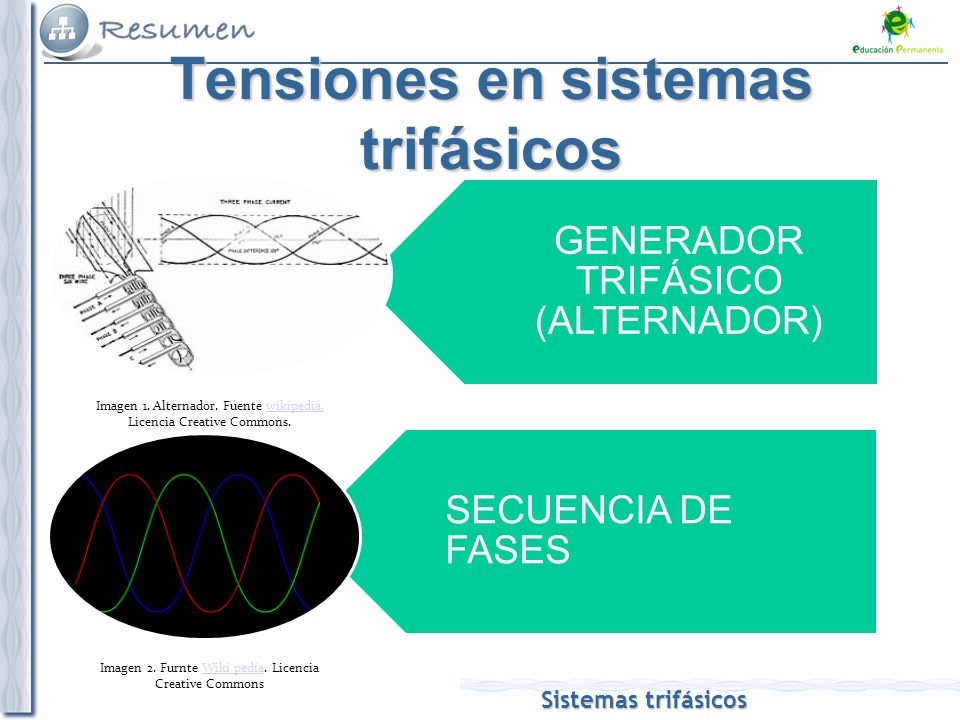

3 Tensiones en sistemas trifásicos
GENERADOR TRIFÁSICO (ALTERNADOR) SECUENCIA DE FASES Imagen 1. Alternador. Fuente wikipedia. Licencia Creative Commons. Imagen 2. Furnte Wiki pedía. Licencia Creative Commons

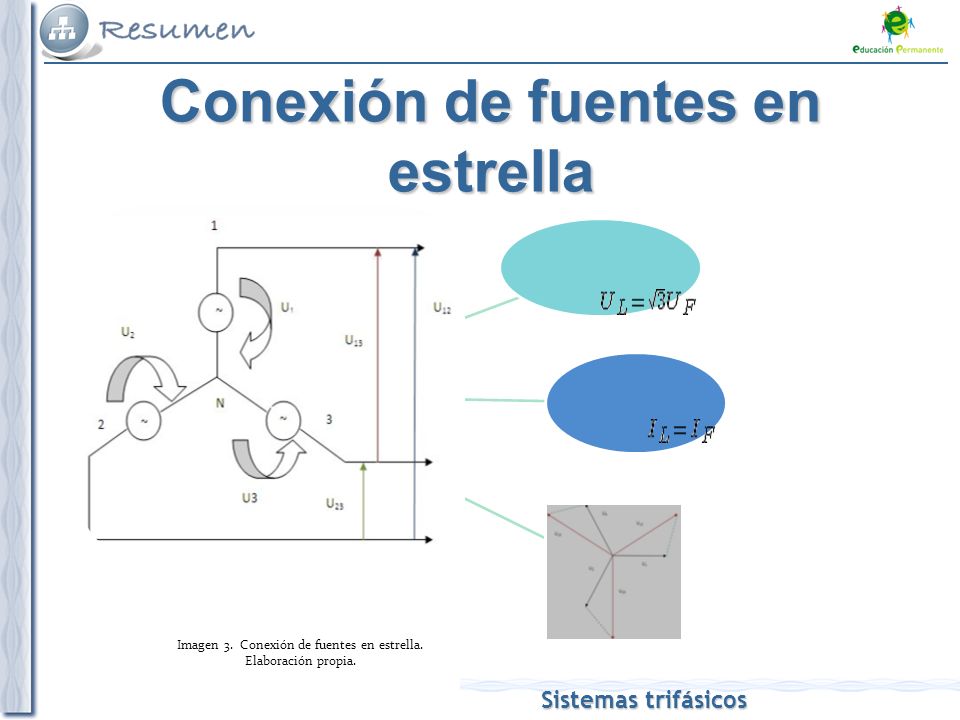

4 Conexión de fuentes en estrella
Imagen 3. Conexión de fuentes en estrella. Elaboración propia.

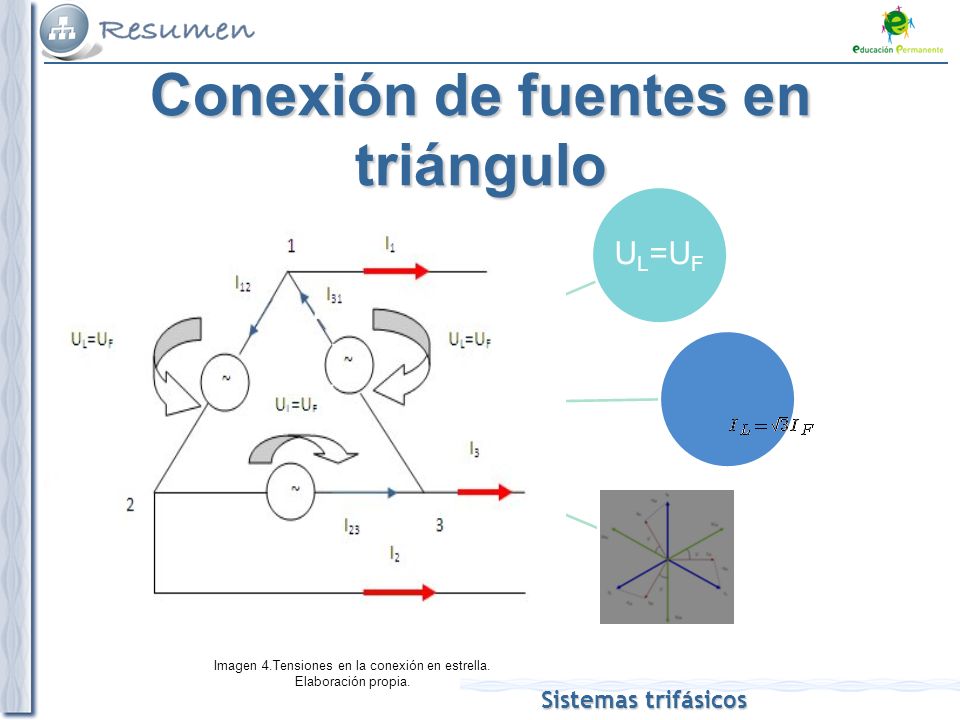

5 Conexión de fuentes en triángulo
UL=UF Imagen 4.Tensiones en la conexión en estrella. Elaboración propia.

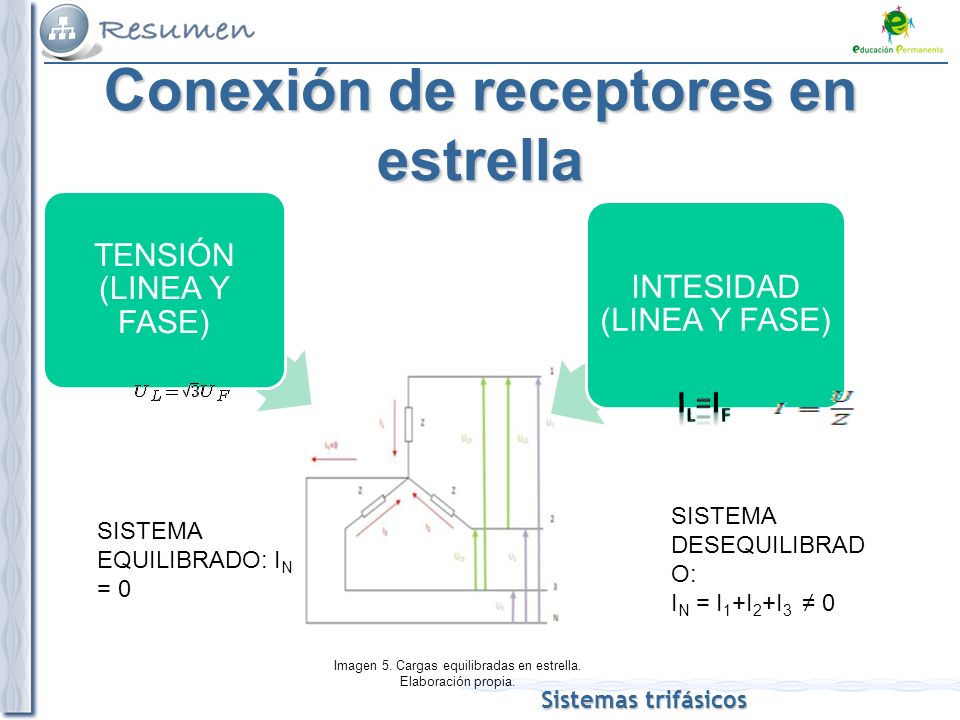

6 Conexión de receptores en estrella
TENSIÓN (LINEA Y FASE) INTESIDAD (LINEA Y FASE) IL=IF SISTEMA DESEQUILIBRADO: IN = I1+I2+I3 ≠ 0 SISTEMA EQUILIBRADO: IN = 0 Imagen 5. Cargas equilibradas en estrella. Elaboración propia.

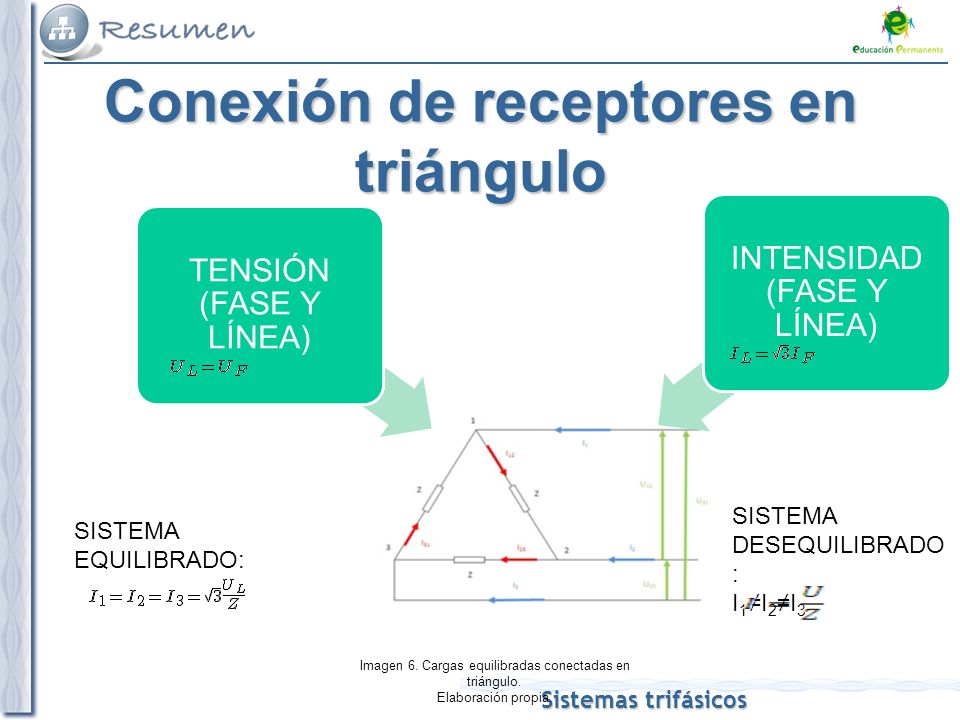

7 Conexión de receptores en triángulo
TENSIÓN (FASE Y LÍNEA) INTENSIDAD (FASE Y LÍNEA) SISTEMA DESEQUILIBRADO: I1≠I2≠I3 SISTEMA EQUILIBRADO: Imagen 6. Cargas equilibradas conectadas en triángulo. Elaboración propia.

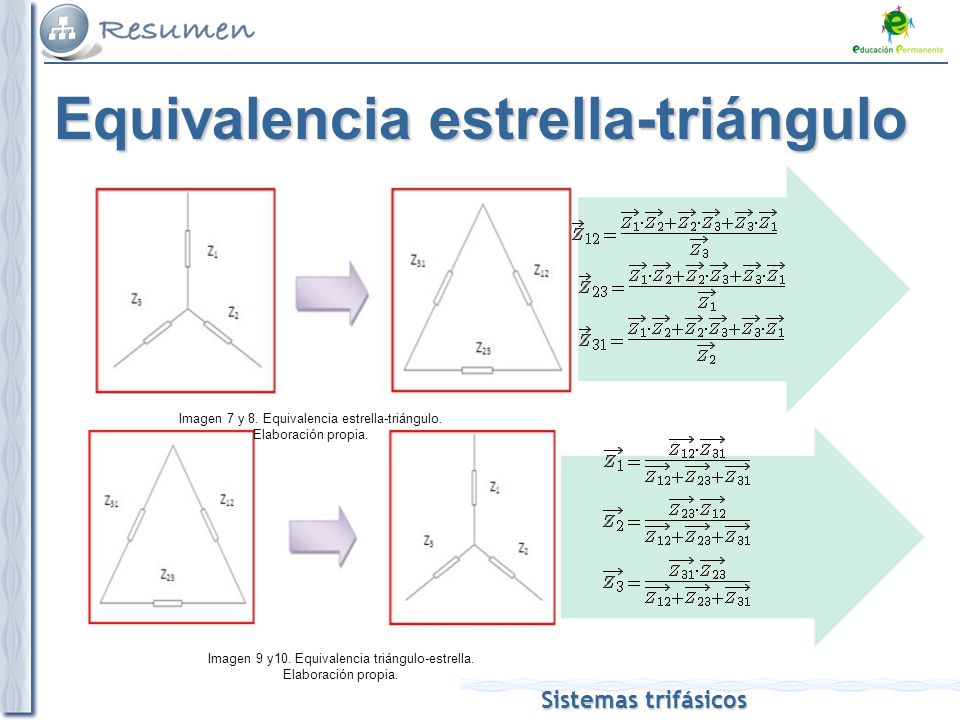

8 Equivalencia estrella-triángulo
Imagen 7 y 8. Equivalencia estrella-triángulo. Elaboración propia. Imagen 9 y10. Equivalencia triángulo-estrella. Elaboración propia.

9 Potencias en sistemas trifásicos
CONEXIÓN ESTRELLA Y CONEXIÓN TRIÁNGULO MAGNITUD (SÍMBOLO) FÓRMULA UNIDADES POTENCIA ACTIVA (P) VATIOS (W) POTENCIA REACTIVA (Q) VOLTAMPERIOS REACTIVOS (VAr) POTENCIA APARENTE (S) VOLTAMPERIOS (VA)
