Reducción de resistencias (serie-paralelo y delta-estrella)

Presentación del tema: "Reducción de resistencias (serie-paralelo y delta-estrella)"— Transcripción de la presentación:

1 Reducción de resistencias (serie-paralelo y delta-estrella)
Para duodécimo grado, bachiller en ciencas

2 Repaso de lo antes visto… Resistencias en serie:
Para reducirlas a un elemento equivalente: 𝑅 𝑒 = 𝑅 1 + 𝑅 2 +…+ 𝑅 𝑛 En serie, la misma corriente atraviesa todas las resistencias, por tanto, las corrientes son iguales. Se usa la Ley de Ohm para calcular las pérdidas de potencial eléctrico. ∆𝑉=𝐼𝑅

3 Repaso de lo antes visto … Resistencias en paralelo
Para reducirlas a un elemento equivalente: 1 𝑅 𝑒 = 1 𝑅 𝑅 2 +… 1 𝑅 𝑛 La energía potencial eléctrica por unidad de carga es igual, por tanto, los potenciales en paralelo son iguales Se usa la Ley de Ohm para calcular las corrientes. ∆𝑉=𝐼𝑅

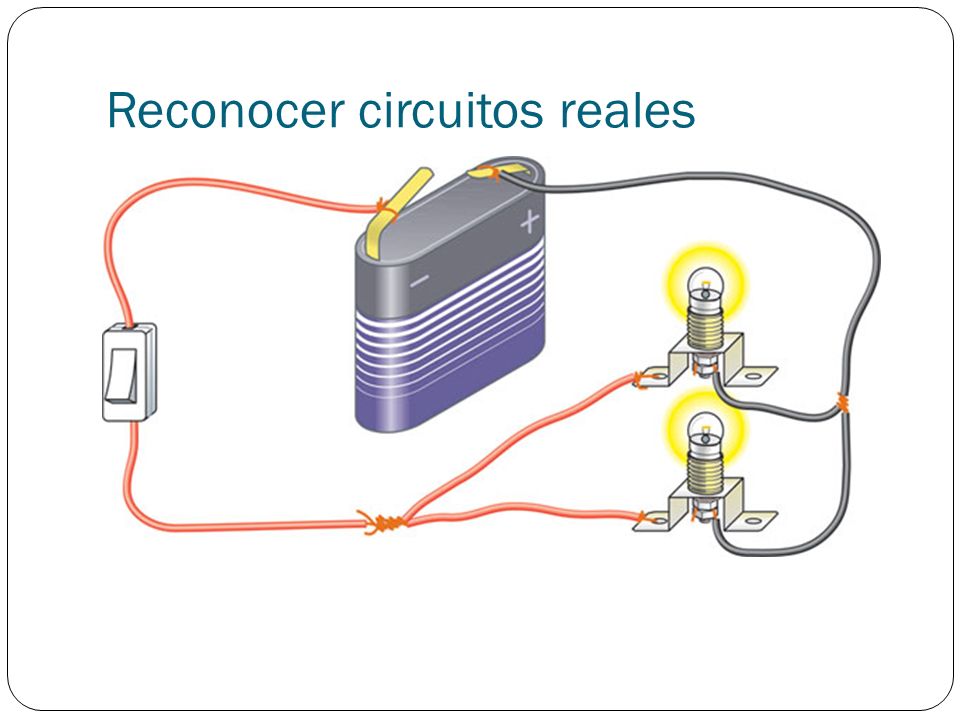

4 Reconocer circuitos reales

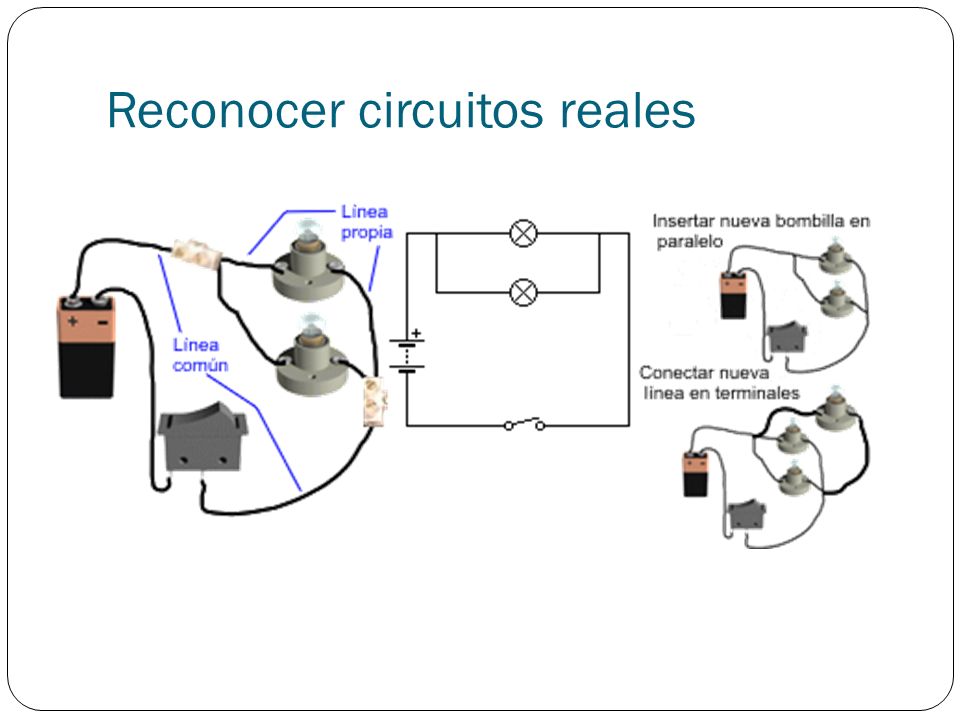

5 Reconocer circuitos reales

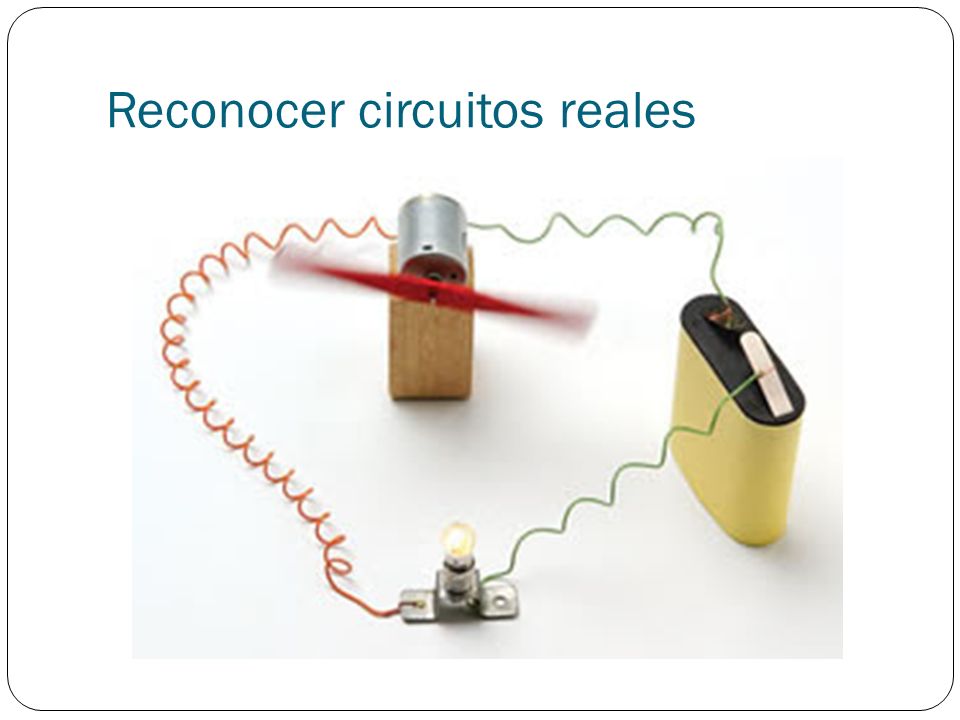

6 Reconocer circuitos reales

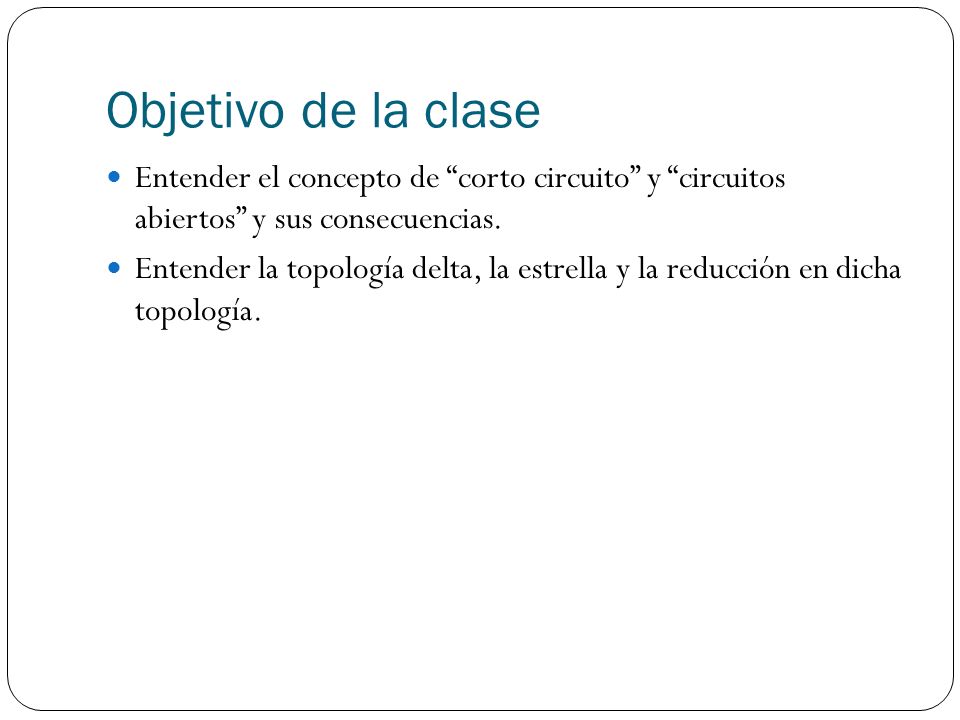

7 Objetivo de la clase Entender el concepto de “corto circuito” y “circuitos abiertos” y sus consecuencias. Entender la topología delta, la estrella y la reducción en dicha topología.

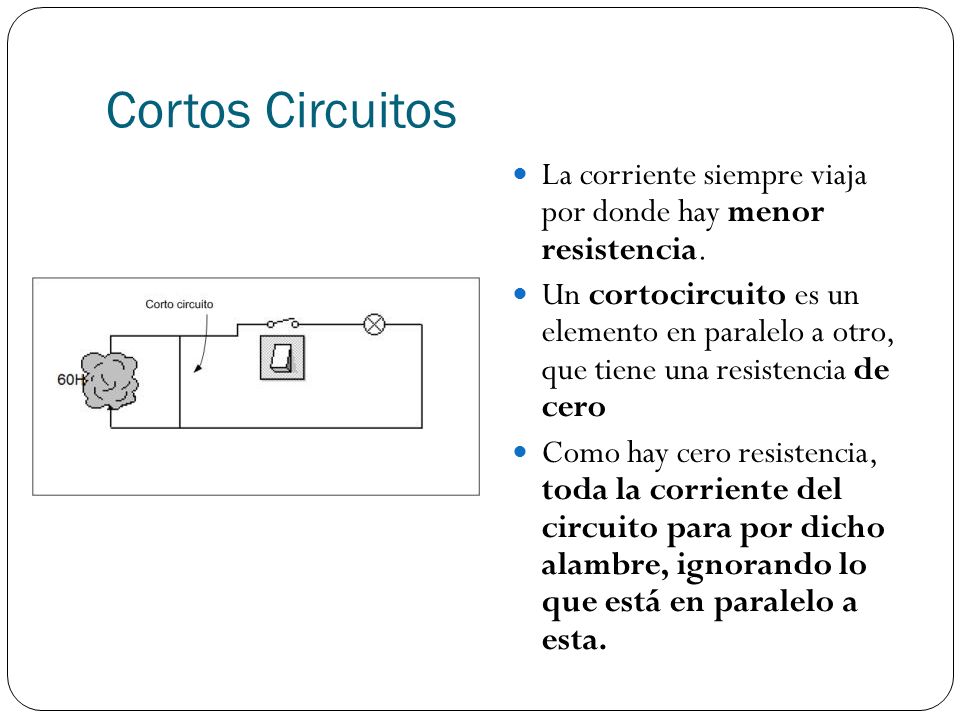

8 Cortos Circuitos La corriente siempre viaja por donde hay menor resistencia. Un cortocircuito es un elemento en paralelo a otro, que tiene una resistencia de cero Como hay cero resistencia, toda la corriente del circuito para por dicho alambre, ignorando lo que está en paralelo a esta.

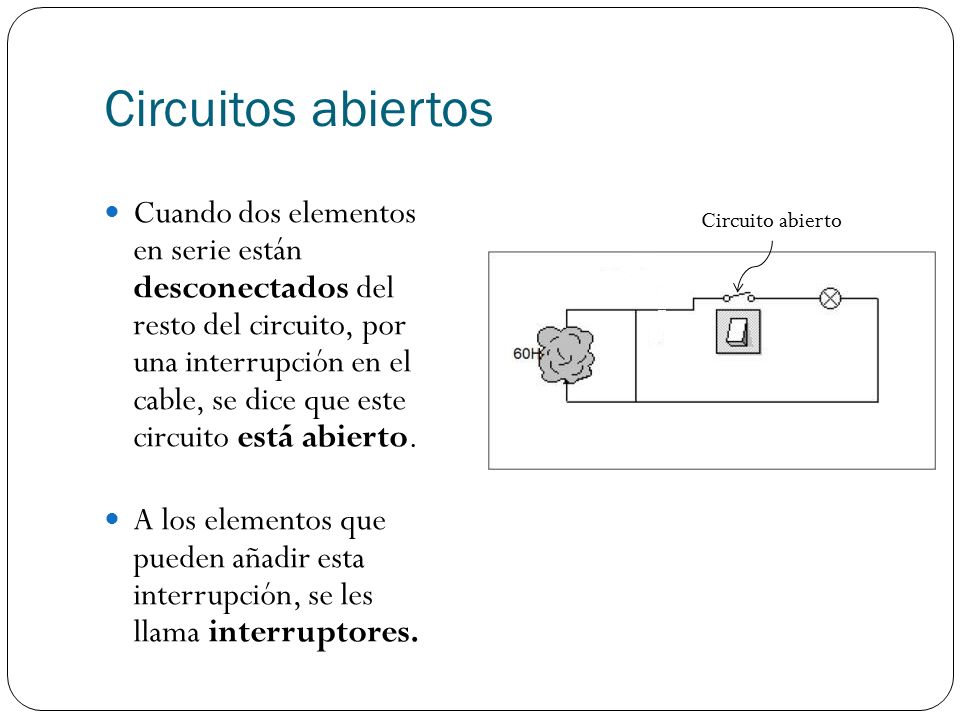

9 Circuitos abiertos Cuando dos elementos en serie están desconectados del resto del circuito, por una interrupción en el cable, se dice que este circuito está abierto. A los elementos que pueden añadir esta interrupción, se les llama interruptores. Circuito abierto

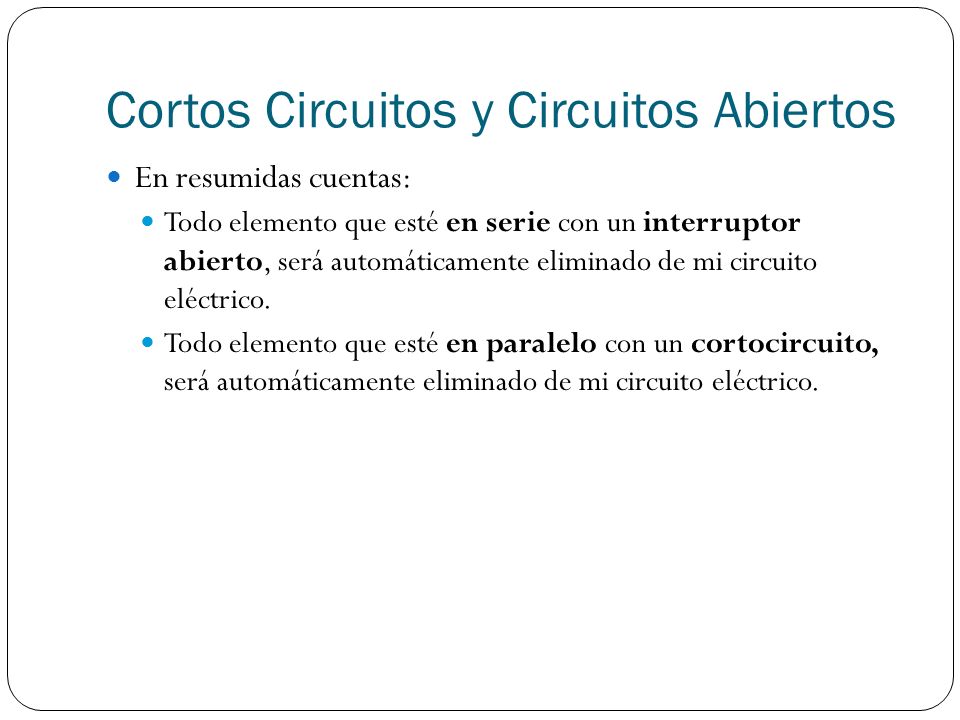

10 Cortos Circuitos y Circuitos Abiertos
En resumidas cuentas: Todo elemento que esté en serie con un interruptor abierto, será automáticamente eliminado de mi circuito eléctrico. Todo elemento que esté en paralelo con un cortocircuito, será automáticamente eliminado de mi circuito eléctrico.

11 Objetivos de la clase Aprender las topologías delta y estrella, y cómo transformar de una a la otra. Realizar una práctica con circuitos con cortocircuitos, circuitos abiertos, conversiones en delta y en estrella.

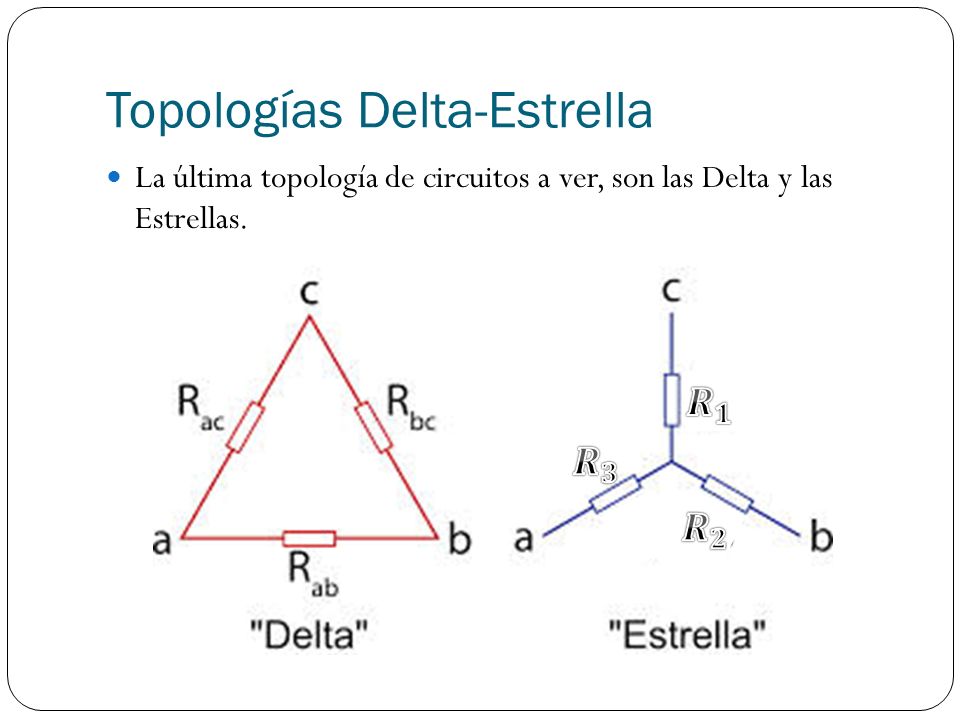

12 Topologías Delta-Estrella
La última topología de circuitos a ver, son las Delta y las Estrellas. 𝑹 𝟏 𝑹 𝟑 𝑹 𝟐

13 Conversiones entre Delta y Estrella
Para ir de Delta a Estrella: 𝑹 𝒂𝒄 𝑹 𝒄𝒃 𝑹 𝒂𝒃 𝑹 𝟏 𝑹 𝟑 𝑹 𝟐

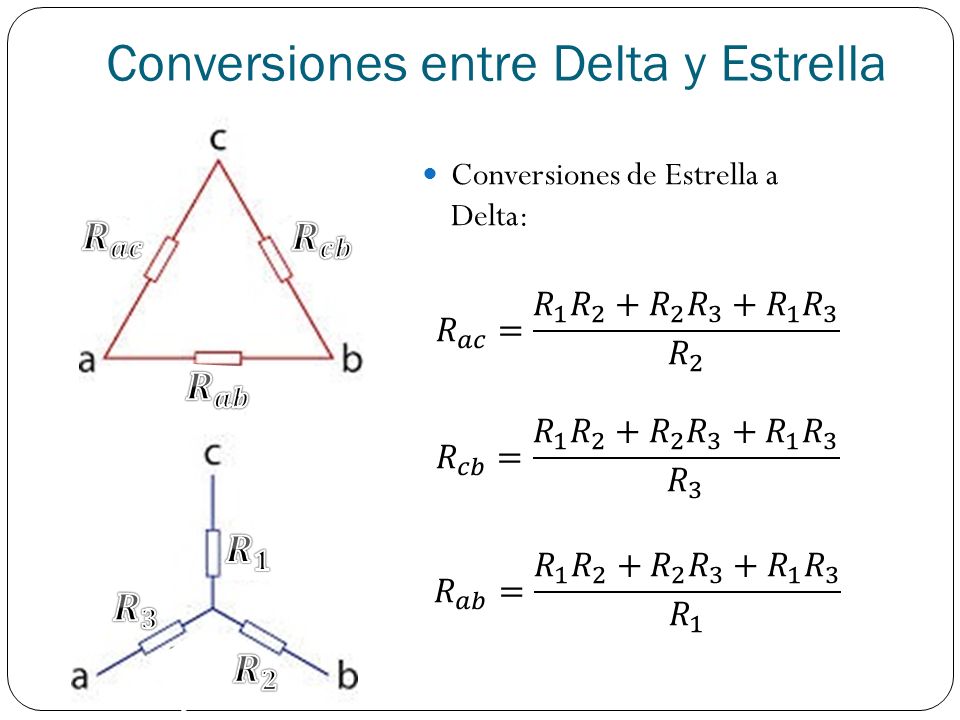

14 Conversiones entre Delta y Estrella
Conversiones de Estrella a Delta: 𝑅 𝑎𝑐 = 𝑅 1 𝑅 2 + 𝑅 2 𝑅 3 + 𝑅 1 𝑅 3 𝑅 2 𝑹 𝒂𝒄 𝑹 𝒄𝒃 𝑹 𝒂𝒃 𝑹 𝟏 𝑹 𝟑 𝑹 𝟐

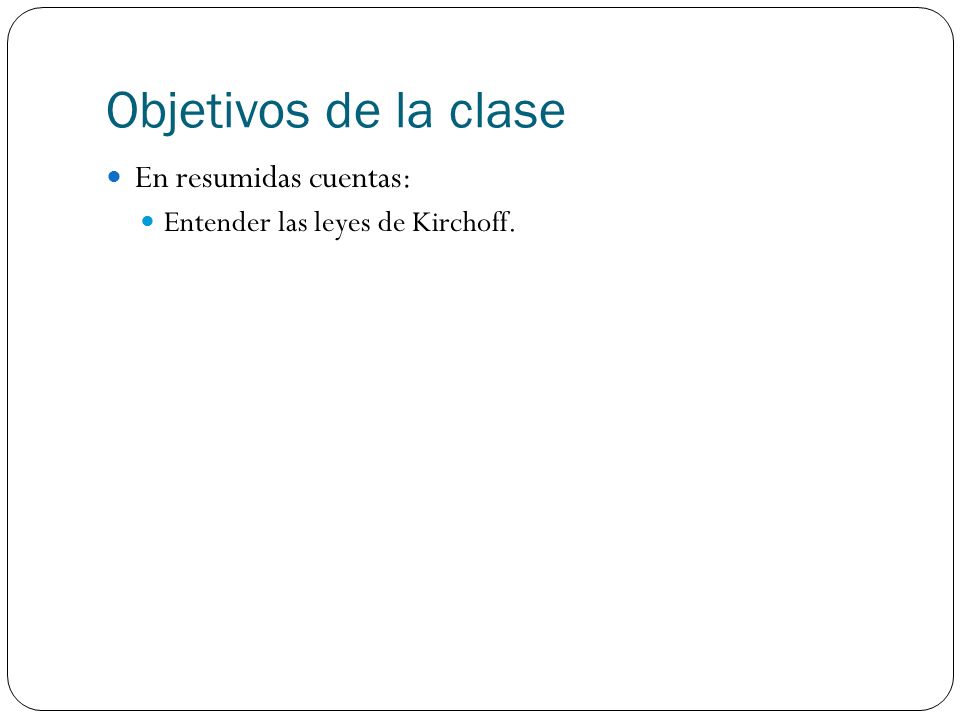

15 Objetivos de la clase En resumidas cuentas:
Entender las leyes de Kirchoff.
