Elementos arquitectónicos

Presentación del tema: "Elementos arquitectónicos"— Transcripción de la presentación:

1 Elementos arquitectónicos
Lograr mayor altura en los edificios Mejor iluminación en el interior de templos Supresión de grandes ‘macizos’ La aparición de vidrieras policromadas o vitrales en forma de rosetones permite mejorar la iluminación de los templos e ilustrar las imágenes de gran belleza y colorido. El uso de los arbotantes y contrafuertes como soporte de las paredes de los edificios permite elevar la altura de los templos y sustituir parte de los grandes muros por vidrieras.

2 Elementos arquitectónicos
La planta Sigue siendo una planta de cruz latina de tres o cinco naves longitudinales y una transversal. Por detrás del altar, uniendo dos plantas laterales se sitúa la girola o deambulatorio, dejando a los lados pequeños ábsides deno-minados absidiolos. En alguno de los lados de la catedral se sitúa un patio con un corredor alrededor de él.

3 Elementos arquitectónicos
La bóveda de crucería y el arco apuntado La bóveda de crucería está formada por dos arcos paralelos al eje de la catedral, llamados formeros, dos transversales, llamados fajones; y dos diagonales que se cruzan en el centro, denominados cruceros. La intersección de los arcos cruceros en el centro de la bóveda, da nombre a la bóveda de crucería. En etapas posteriores del gótico, aparecen dos arcos más, llamados espinazos, que dan nombre a las bóvedas estrelladas.

4 Elementos arquitectónicos
Los pilares Cada uno de los arcos dirige el peso de la bóveda hacia los pilares de las esquinas formados por elevados baquetones de fuste cilíndrico y terminados en capiteles con motivos vegetales. El muro pierde la función de y deja espacio para colocar ventanales que en ocasiones llegan a lo más alto de la construcción.

5 Catedrales Siglo XII: Gótico arcaico Siglo XIII: Gótico radiante
Catedral de Notre-Dame Siglo XIII: Gótico radiante Catedral de Toledo Catedral de Burgos Catedral de León Siglo XIV: Gótico flamígero o florido Catedral de Barcelona Catedral de Girona Catedral de Palma de Mallorca

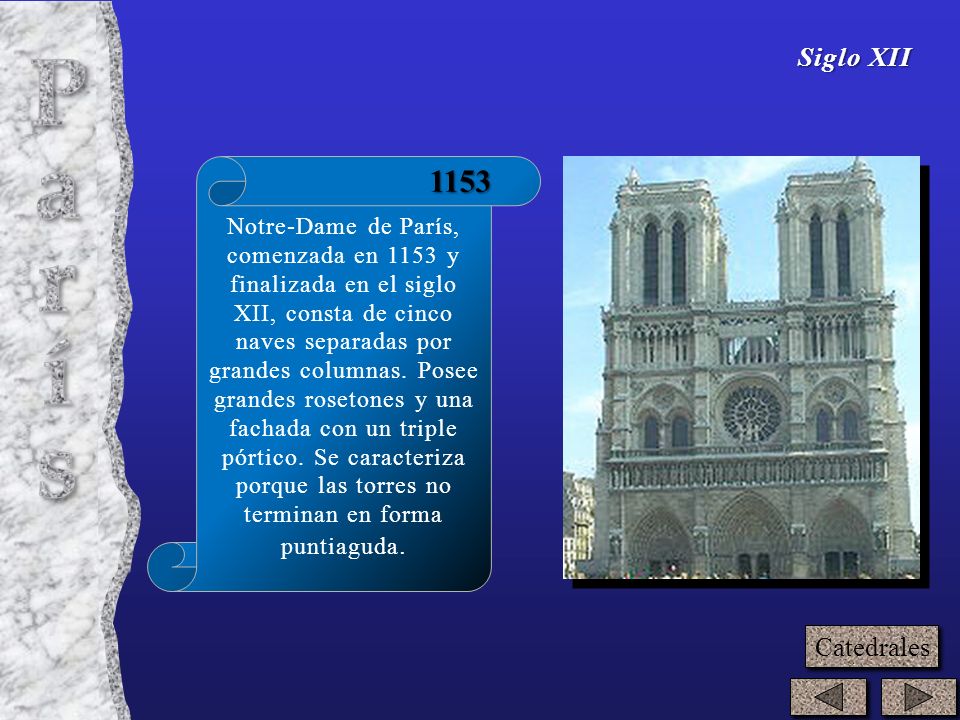

6 París 1153 Siglo XII Catedrales
Notre-Dame de París, comenzada en 1153 y finalizada en el siglo XII, consta de cinco naves separadas por grandes columnas. Posee grandes rosetones y una fachada con un triple pórtico. Se caracteriza porque las torres no terminan en forma puntiaguda. 1153 Catedrales

7 Toledo 1222 Siglo XIII Catedrales
Considerada la catedral más española de todas las construidas en este siglo, en ella existen pinceladas de arte arábigo. Consta de una torre, cinco naves y otra de crucero que sobresale por los laterales. 1222 Catedrales

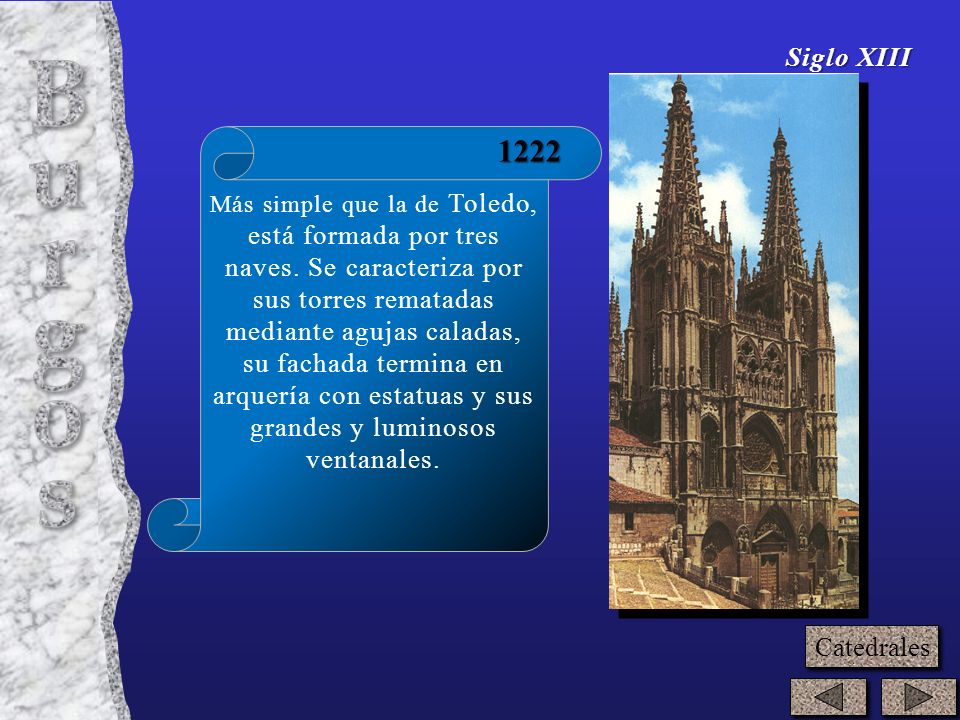

8 Burgos 1222 Siglo XIII Catedrales
Más simple que la de Toledo, está formada por tres naves. Se caracteriza por sus torres rematadas mediante agujas caladas, su fachada termina en arquería con estatuas y sus grandes y luminosos ventanales. 1222 Catedrales

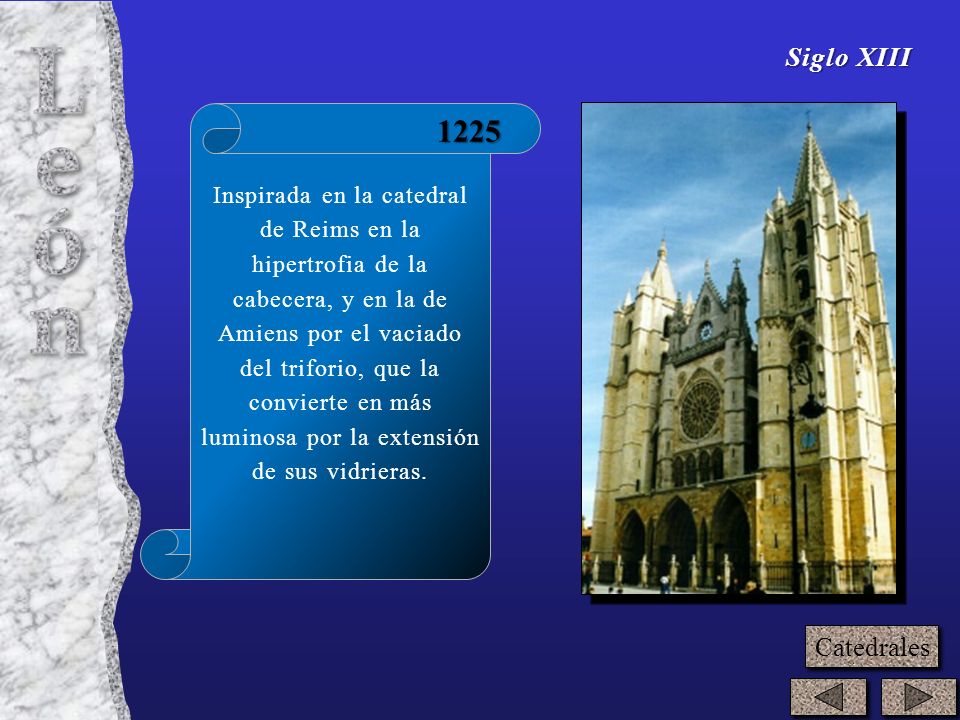

9 León 1225 Siglo XIII Catedrales
Inspirada en la catedral de Reims en la hipertrofia de la cabecera, y en la de Amiens por el vaciado del triforio, que la convierte en más luminosa por la extensión de sus vidrieras. 1225 Catedrales

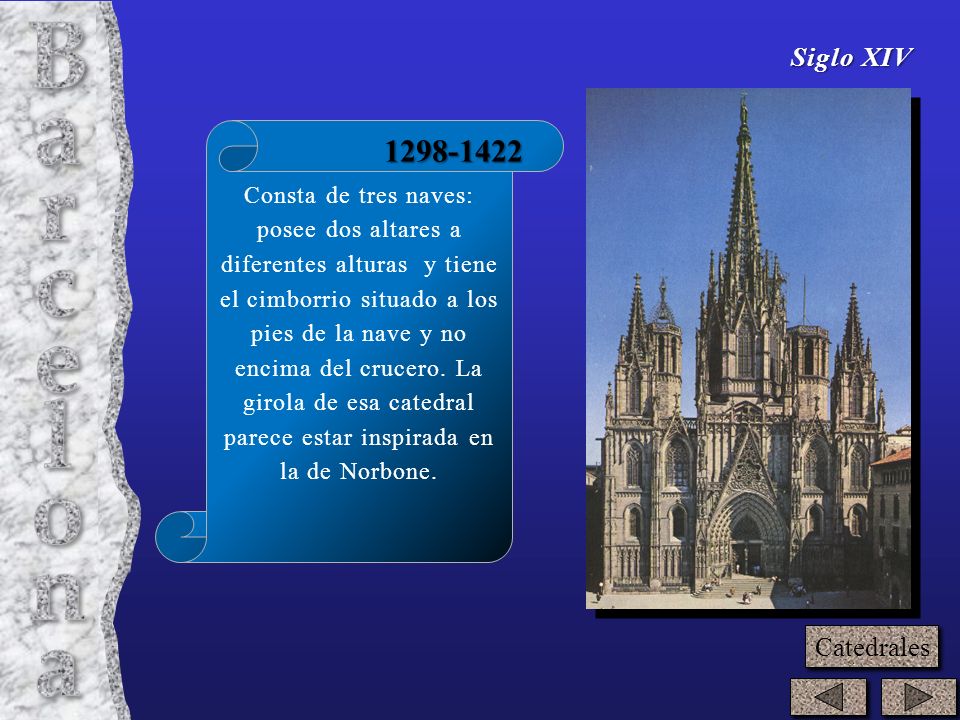

10 Barcelona 1298-1422 Siglo XIV Catedrales
Consta de tres naves: posee dos altares a diferentes alturas y tiene el cimborrio situado a los pies de la nave y no encima del crucero. La girola de esa catedral parece estar inspirada en la de Norbone. Catedrales

11 Girona 1300-1422 Siglo XIV Catedrales
Aunque comenzada en el siglo XIV y planificada con tres naves, fue finalizada con solamente una nave en el siguiente siglo. Catedrales

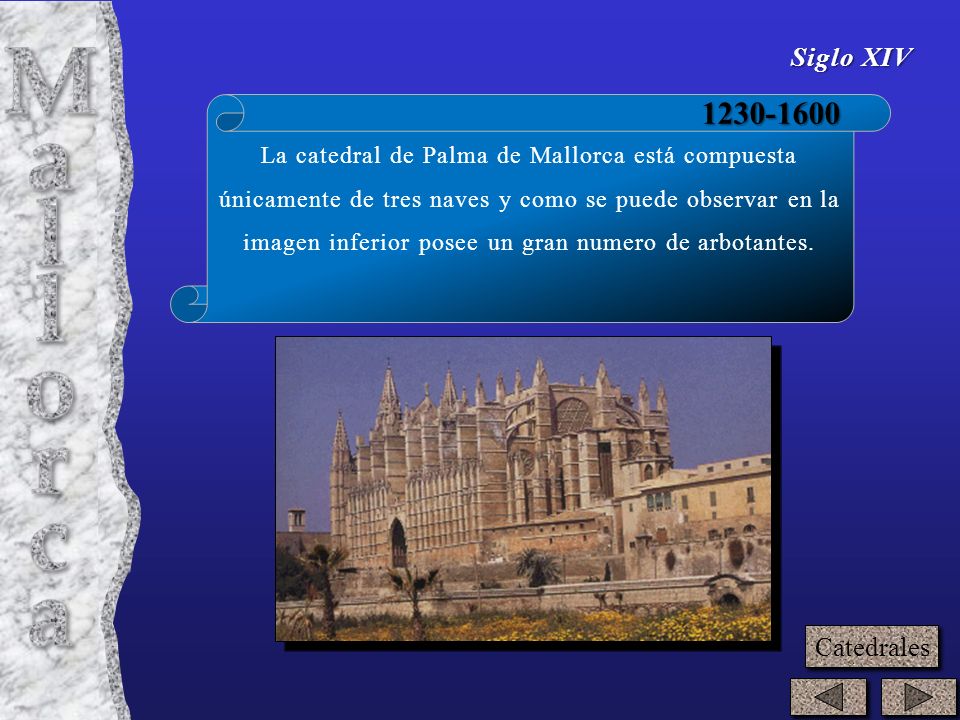

12 Mallorca 1230-1600 Siglo XIV Catedrales
La catedral de Palma de Mallorca está compuesta únicamente de tres naves y como se puede observar en la imagen inferior posee un gran numero de arbotantes. Catedrales
