ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA, ESTADO DE VERACRUZ

Presentación del tema: "ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA, ESTADO DE VERACRUZ"— Transcripción de la presentación:

1 ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA, ESTADO DE VERACRUZ
SUBDIRECCIÓN GENERAL TÉCNICA ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA, ESTADO DE VERACRUZ Parroquia de San Francisco de Asis Tatatila; Ver. Martínez de la Torre; Ver. Tlapacoyan; Ver. Chinconquiaco; Ver.

2 LOCALIZACIÓN DEL ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA
ACUIFERO 3003 MARTÍNEZ DE LA TORRE-NAUTLA VERTICE LONGITUD OESTE LATITUD NORTE OBSERVACIONES GRADOS MINUTOS SEGUNDOS 1 97 8 2.8 19 38 52.9 2 13 39.6 40 19.3 3 11 8.1 43 42.1 4 18.3 48 54.7 5 18 18.2 51 56.1 6 16.7 52 7 45.2 54 27.4 17 8.2 56 26.0 9 16 19.4 20 46.1 10 54.1 34.8 44.3 14 19.7 12 59.2 52.1 50.5 22.3 96 59 13.6 27 58.8 DEL 14 AL 15 POR BAJAMAR A LO LARGO DE LA COSTA 15 26 31.0 49 6.7 31 35.2 38.2 37 12.4 45 48.1 4.8 44 59.4 41 37.3 59.3 34.3 35.4 21 11.5 25.3 22 46 14.1 23 53.0 35.7 24 7.6 45.3 25 0.0 41.4 58 41.1 21.4 1.7 28 44.5 38.6 Límites publicados en el DOF el 28-agosto-2009 Extensión: 4, km2 4, km² Limite Acuífero Martínez de la Torre-Nautla

3 MUNICIPIOS ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003)
Superficie Total Superficie al interior Porcentaje Acateno 179 63.8 Nautla 353 352 99.7 Hueytamalco 317 72 22.7 Papantla 1,445 85.3 5.9 Xiutetelco 145 1 0.6 Las Vigas de Ramírez 99 2.178 2.2 Alto Lucero de Gutiérrez Barrios 644 106.26 16.5 Tatatila 91 89 97.4 Altotonga 326 227.2 69.7 Tecolutla 527 302.5 57.4 Atzalan 518 96.8 Tenochtitlán 86 100.0 Colipa 130 Tepetlán 95 0.19 0.2 Chiconquiaco 133 87 65.3 Tlacolulan 46.296 34.8 Jalacingo 207 47.2 22.8 Tlapacoyan 167 Juchique de Ferrer 187 186.3 99.6 Tonayán 50 22.1 44.2 Landero y Coss 17 11 63.2 Vega de Alatorre 336 334 99.3 Martínez de la Torre 396 Villa Aldama 51 8 15.0 Miahuatlán 29 8.3 28.6 Yecuatla 112 Las Minas 49.5 98.9 San Rafael 290 Misantla 517.5 De 29 municipios; existen 7, integrados en un 100% dentro de la superficie del acuífero y constituyen el 27% del área total de este y el resto, 73% se integra, con el área parcial del resto de los municipios. Superficie total 4, km2. Limite Acuífero Martínez de la Torre-Nautla

4 Distribución de la población urbana y rural, ACUIFERO Martínez de la torre-nautla (3003)
Localidad Población total Población femenina Población masculina Rural 234,517 115,825 114,848 Urbana 198,395 105,773 95,466 Total 432,912 221,598 210,314 *La sumatoria de la población femenina y masculina no coincide con el total debido a que muchas localidades, por ser una población muy pequeña, se consideran datos confidenciales, según INEGI.

5 CONDICIONES CLIMATOLÓGICAS, MARTÍNEZ DE LA TORRE-NAUTLA (3003)
El clima es desde Cálido húmedo, Semicálido húmedo. La temperatura media anual es de 24.3 °C. La precipitación total anual es de 1, mm. La evaporación potencial media anual es de 1,306.6 mm. Temperatura media anual en el área del acuífero = °C 39% (Am(f)) 35% (A)C(fm) 14% Af(m) 5% C(m) 4% Aw1 Precipitación media anual en el área del acuífero = mm Distribución del clima en el área del acuífero.

6 GEOLOGÍA EN EL ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003)

7 HIDROLOGÍA SUPERFICIAL, ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003).
El acuífero Martínez de la Torre - Nautla se localiza en la región hidrológica número 27 ”Norte de Veracruz”, abarca casi la totalidad de las cuencas de Llanuras Tuxpan, Nautla, Misantla y Colipa, y parte de las cuencas, Llanuras de Actopan y Tecolutla. La red hidrográfica del acuífero está constituida por 5 ríos principales: Río Xoloco, Río Martínez de la Torre, Río Trinidad, Río Misantla y Río Bobos. RH 27 GOLFO DE MÉXICO MARTINEZ DE LA TORRE

8 PROFUNDIDAD AL NIVEL ESTÁTICO EN m (2014)

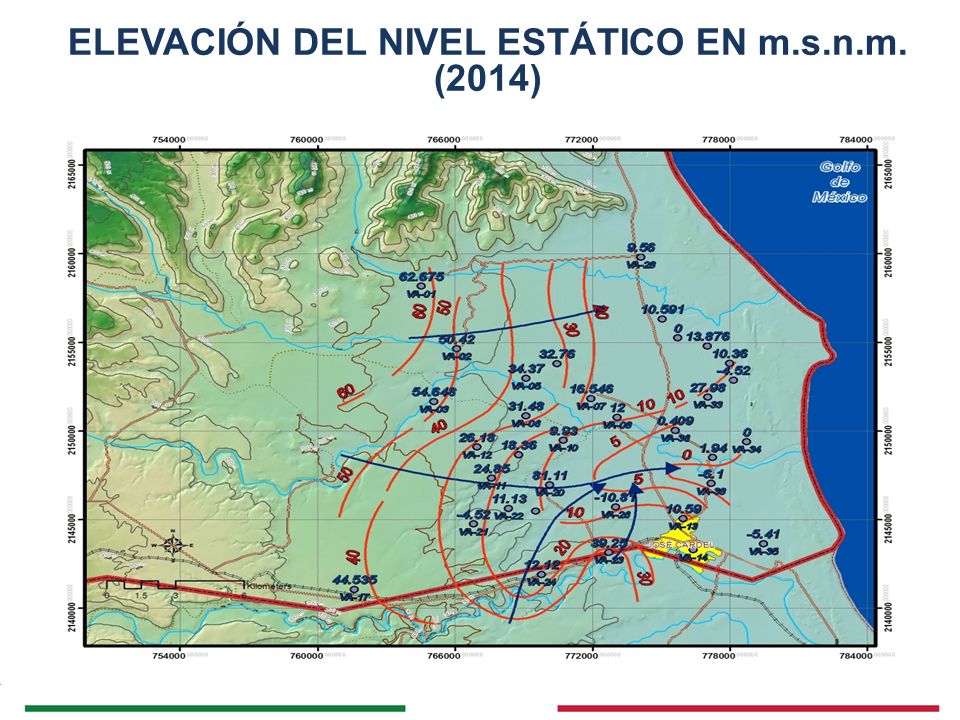

9 ELEVACIÓN DEL NIVEL ESTÁTICO EN m.s.n.m. (2014)

10 EVOLUCIÓN DEL NIVEL ESTATICO en m.s.n.m. (2011-2014)

11 CAPTACIONES DE AGUA SUBTERRÁNEA EN EL ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA
(REPDA 2014) Según el censo reportado por el REPDA para el 30 de septiembre del año 2014, de un total de 2688 captaciones de agua subterránea, activas: 110 son pozos y 2578 son norias. 77% Norias

12 EXTRACCIÓN POR TIPO DE APROVECHAMIENTO (REPDA 2014)

13 EXTRACCIÓN Y USO DEL AGUA SUBTERRÁNEA, POR TIPO DE
APROVECHAMIENTO (REPDA 2014) Uso Noria Pozo Vol. Concesionado m3/año AGRÍCOLA 22,827 5,426,112 PÚBLICO URBANO 3,218,081 5,207,816 INDUSTRIAL 0.00 399,358 DOMÉSTICO 1,002 4,525 PECUARIO 1,314 3,942 SERVICIOS 5,608  Total general 3,248832 11,041753

14 ENTRADAS (Millones de m3/año) SALIDAS (Millones de m3/año)
ACTUALIZACIÓN DEL BALANCE DE AGUA SUBTERRÁNEA, ACUÍFERO MARTINEZ DE LA TORRE-NAUTLA (3003) ENTRADAS (Millones de m3/año) SALIDAS (Millones de m3/año) Entrada por flujo subterráneo 14.6 Salida por flujo subterráneo 4.3 Recarga vertical natural 58.5 Extracción 14.29 Recarga inducida por riego Manantiales Evapotranspiración 55.97 Recarga total 73.1 Salidas del área de balance 74.56 Cambio de almacenamiento -1.46

15 = - DISPONIBILIDAD DE AGUA SUBTERRÁNEA 2014 (en hm3 anuales)
ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003) Disponibilidad media anual de agua subterránea Recarga total media anual = - Descarga natural comprometida Volumen concesionado e inscrito en el REPDA CLAVE ACUÍFERO Estado R DNCOM VCAS DAS CANTIDADES EN MILLONES DE METROS CUBICOS ANUALES 3003 Martínez de la Torre-Naulta Veracruz 73.1 5.3 R: Recarga media anual DNCOM: Descarga natural comprometida VCAS: Volumen concesionado de agua subterránea DAS: Disponibilidad media anual de agua subterránea La terminología anotada corresponde a la contenidas en los numerales 3 y 4 de la Norma Oficial Mexicana NOM-011-CONAGUA-2000. Disponibilidad, con fecha de corte al 30 de septiembre de Determinada conforme al método establecido en la Norma Oficial Mexicana NOM-011-CONAGUA-2000. El volumen máximo de agua que puede extraerse del acuífero Martínez de la Torre-Nautla en condiciones sustentables es de 67.8 millones de metros cúbicos anuales, cifra que se obtiene de restar al volumen de recarga media anual que recibe el acuífero la descarga natural comprometida.

16 SITUACIÓN ADMINISTRATIVA DEL ACUÍFERO
MARTÍNEZ DE LA TORRE-NAUTLA (3003) No se ha establecido ningún tipo de veda en el acuífero Martínez de la Torre-Nautla (3003) Actualmente el acuífero Martínez de la Torre-Nautla-Nautla se encuentra sujeto al siguiente instrumento jurídico: “ACUERDO General por el que se suspende provisionalmente el libre alumbramiento de las aguas nacionales del subsuelo en los 96 acuíferos”, publicado en el Diario Oficial de la Federación el 5 de abril de 2013. ARTÍCULO PRIMERO establece que por causas de interés y de utilidad públicos se suspende provisionalmente el libre alumbramiento de las aguas del subsuelo en los acuíferos a partir de su entrada en vigor: No se permite la perforación de pozos, la construcción de obras de infraestructura o la instalación de cualquier otro mecanismo que tenga por objeto el alumbramiento o extracción de las aguas nacionales, ni se permite el incremento de volúmenes autorizados o registrados previamente por la autoridad, sin la autorización previa de la Conagua

17 PROBLEMÁTICA ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003)
Riesgo de sobreexplotación En el acuífero Martínez de la Torre-Nautla, la descarga natural comprometida es de 5.3 millones de metros cúbicos anuales, el volumen concesionado de acuerdo con el REPDA con fecha de corte al 30 de septiembre de 2014 es de millones de metros cúbicos, mientras que la recarga que recibe el acuífero está cuantificada en 73.1 millones de metros cúbicos anuales; lo que lleva a una disponibilidad de millones de metros cúbicos anuales. En el caso de que en el futuro se establezcan en el área del acuífero Martínez de la Torre-Nautla, grupos con ambiciosos proyectos agrícolas o industriales y de otras actividades productivas que requieren gran cantidad de agua, se incrementará el volumen de extracción, lo que podría generar, en caso de no ser controlado, que la disponibilidad disminuya drásticamente y que el riesgo de sobreexplotación sea serio. Existe el riesgo de que el incremento de la demanda de agua subterránea genere los efectos perjudiciales causados por la sobreexplotación, tales como la profundización de los niveles de extracción, la inutilización de pozos, el incremento de los costos de bombeo, la disminución e incluso desaparición de los manantiales, del caudal base, salidas subterráneas y evapotranspiración, con la consecuente afectación a los ecosistemas, así como el deterioro de la calidad del agua subterránea, por lo que es necesario prevenir la sobreexplotación, proteger al acuífero de un desequilibrio hídrico y deterioro ambiental que pudiera llegar a afectar las actividades socioeconómicas que dependen del agua subterránea en esta región.

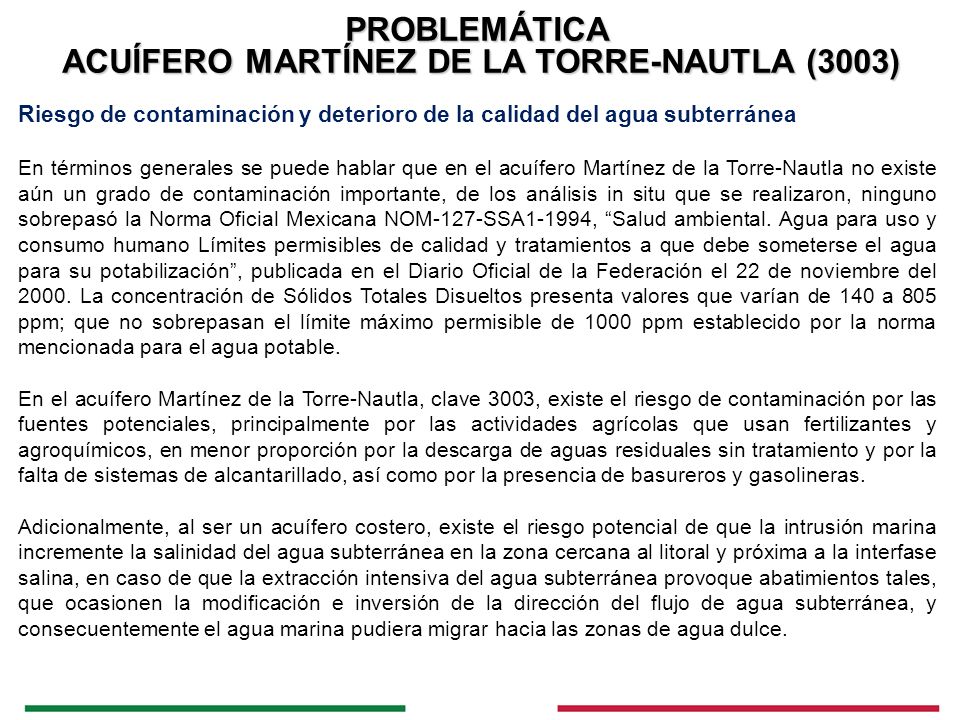

18 PROBLEMÁTICA ACUÍFERO MARTÍNEZ DE LA TORRE-NAUTLA (3003)
Riesgo de contaminación y deterioro de la calidad del agua subterránea En términos generales se puede hablar que en el acuífero Martínez de la Torre-Nautla no existe aún un grado de contaminación importante, de los análisis in situ que se realizaron, ninguno sobrepasó la Norma Oficial Mexicana NOM-127-SSA1-1994, “Salud ambiental. Agua para uso y consumo humano Límites permisibles de calidad y tratamientos a que debe someterse el agua para su potabilización”, publicada en el Diario Oficial de la Federación el 22 de noviembre del La concentración de Sólidos Totales Disueltos presenta valores que varían de 140 a 805 ppm; que no sobrepasan el límite máximo permisible de 1000 ppm establecido por la norma mencionada para el agua potable. En el acuífero Martínez de la Torre-Nautla, clave 3003, existe el riesgo de contaminación por las fuentes potenciales, principalmente por las actividades agrícolas que usan fertilizantes y agroquímicos, en menor proporción por la descarga de aguas residuales sin tratamiento y por la falta de sistemas de alcantarillado, así como por la presencia de basureros y gasolineras. Adicionalmente, al ser un acuífero costero, existe el riesgo potencial de que la intrusión marina incremente la salinidad del agua subterránea en la zona cercana al litoral y próxima a la interfase salina, en caso de que la extracción intensiva del agua subterránea provoque abatimientos tales, que ocasionen la modificación e inversión de la dirección del flujo de agua subterránea, y consecuentemente el agua marina pudiera migrar hacia las zonas de agua dulce.

19 CONCLUSIONES DAS = es 53.509415 hm³ al 30 de septiembre de 2014.
En el acuífero Martínez de la Torre-Nautla, clave 3003, existe disponibilidad media anual para otorgar concesiones o asignaciones, no obstante, el acuífero deberá estar sujeto a una extracción, explotación, uso y aprovechamiento controlados, para lograr la sustentabilidad ambiental, y prevenir la sobreexplotación del acuífero. El control de la extracción del agua del subsuelo en el Acuífero Martínez de la Torre-Nautla, clave 3003, permitirá prevenir el riesgo por sobreexplotación y el riesgo de intrusión salina en el sector más próximo a la costa del Golfo de México. El acuífero Martínez de la Torre-Nautla, clave 3003, se encuentra sujeto a las disposiciones del "ACUERDO General por el que se suspende provisionalmente el libre alumbramiento de las aguas nacionales del subsuelo en los 96 acuíferos que se indican", publicado en el Diario Oficial de la Federación el 5 de abril de Dicho instrumento ha permitido prevenir los efectos de la explotación.

20 CONCLUSIONES El Acuerdo General de suspensión del libre alumbramiento, establece que estará vigente en el acuífero, hasta en tanto se expida el instrumento jurídico que la Comisión Nacional del Agua, por conducto de la Secretaría de Medio Ambiente y Recursos Naturales proponga al titular del Ejecutivo Federal, misma que permitirá realizar la administración y uso sustentable de las aguas nacionales del subsuelo en el acuífero Martínez de la Torre-Nautla, clave 3003. De los resultados expuestos, en el acuífero Martínez de la Torre-Nautla, clave 3003, se presentan las causales de utilidad e interés público, referidas en los artículos 7 y 7 BIS de la Ley de Aguas Nacionales, relativas a la protección, mejoramiento, conservación y restauración del acuífero, a la atención prioritaria de la problemática hídrica en acuíferos con escasez del recurso, al control de la extracción, explotación, uso o aprovechamiento de las aguas del subsuelo, la sustentabilidad ambiental y la prevención de la sobreexplotación del acuífero, causales que justifican el establecimiento de un ordenamiento legal para el control de la extracción, explotación, aprovechamiento y uso de las aguas del subsuelo, que abarque la totalidad del acuífero, para alcanzar la gestión integrada de los recursos hídricos. El ordenamiento procedente aportará las bases para obtener un registro confiable y conforme a derecho, de usuarios y extracciones; y con ello se organizará a todos los asignatarios y concesionarios del acuífero.

21 RECOMENDACIONES Decretar el ordenamiento procedente para el control de la extracción, explotación, uso y aprovechamiento de las aguas subterráneas en toda la extensión del acuífero Martinez de la Torre-Nautla, clave y que en dicho acuífero quede sin efectos el “Acuerdo General por el que se suspende provisionalmente el libre alumbramiento de las aguas nacionales del subsuelo en los 96 acuíferos”, publicado en el Diario Oficial de la Federación el 5 de abril de 2013, en términos de lo dispuesto por su artículo primero transitorio. Una vez establecido el instrumento procedente, integrar el padrón de usuarios de las aguas subterráneas, conforme a los mecanismos y procedimientos que al efecto tenga establecidos la Comisión Nacional del Agua.
