NOTACIÓN CIENTÍFICA Y CÓDIGO DE COLORES

Presentación del tema: "NOTACIÓN CIENTÍFICA Y CÓDIGO DE COLORES"— Transcripción de la presentación:

1 NOTACIÓN CIENTÍFICA Y CÓDIGO DE COLORES
Oscar Ignacio Botero H.

2 NOTACIÓN CIENTÍFICA Esta notación permite expresar los números muy pequeños o muy grandes en forma compacta. UNIDADES SUBMÚLTIPLOS DE (minúsculas) MÚLTIPLOS DE (mayúsculas) Prefijo pico nano micro mili KILO MEGA GIGA TERA Nomenclatura p n m K M G T Valor 10-12 10-9 10-6 10-3 103 106 109 1012 10-12 p pico 103 K Kilo 100 = 1 básica ó fundamental 10-9 n nano 10-6  micro 10-3 m mili 106 M Mega 109 G Giga 1012 T Tera MULTIPLICA DIVIDE

3 NOTACIÓN CIENTÍFICA… cont
Cuando se convierte una magnitud de menor a mayor (izquierda a derecha) se DIVIDE por la base 10 elevado a la cantidad de posiciones que debe desplazarse o correr la coma hacia la izquierda el número de posiciones que debe desplazarse. Cuando se convierte una magnitud de mayor a menor (derecha a izquierda) se MULTIPLICA por la base 10 elevado a la cantidad de posiciones que debe desplazarse o correr la coma hacia la derecha el número de posiciones que debe desplazarse.

4 NOTACIÓN CIENTÍFICA… cont
Conversión V a V El desplazamiento es hacia la derecha, o sea, que se corre la coma 6 posiciones hacia la izquierda (sentido contrario  dividir), arrojando como resultado 8,9V 103 = 106 +

5 NOTACIÓN CIENTÍFICA… cont
Conversión 0,013G a K El desplazamiento es hacia la izquierda, o sea, que se corre la coma 6 posiciones hacia la derecha (sentido contrario  multiplicar), arrojando como resultado 13000K. 103 = 106 +

6 RESISTENCIA Una resistencia es un dispositivo pasivo, no produce ni voltaje ni corriente, pero si disipa energía (potencia), están construidas de dos materiales: carbón con una cubierta aislante o alambre (aleación de hierro–cromo ó hierro–níquel).

7 RESISTENCIA… cont El primero es el símbolo Electrónico de la Resistencia en código Americano y el segundo el símbolo en código Europeo. La nomenclatura de la resistencia es la letra R.

8 TABLA DE CÓDIGO DE COLORES FACTOR MULTIPLICATIVO
NÚMEROS DECIMALES 1ª CIFRA SIGNIFICATIVA 2ª CIFRA SIGNIFICATIVA FACTOR MULTIPLICATIVO COLOR 1ª FRANJA COLOR 2ª FRANJA COLOR 3ª FRANJA NEGRO 1 CAFÉ 2 ROJO 3 NARANJA 4 AMARILLO 5 VERDE 6 AZUL 7 VIOLETA 8 GRIS DORADO = 1/10 = 10-1 = 0,1 9 BLANCO PLATEADO = 1/100 =10-2 = 0,01

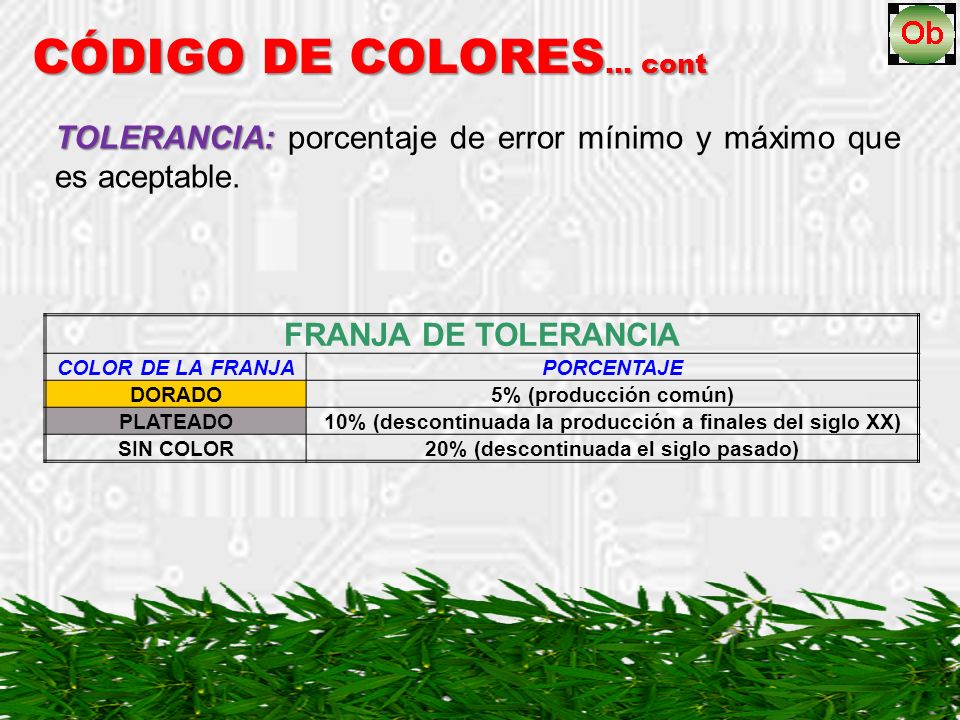

9 TOLERANCIA: porcentaje de error mínimo y máximo que es aceptable.
CÓDIGO DE COLORES… cont TOLERANCIA: porcentaje de error mínimo y máximo que es aceptable. FRANJA DE TOLERANCIA COLOR DE LA FRANJA PORCENTAJE DORADO 5% (producción común) PLATEADO 10% (descontinuada la producción a finales del siglo XX) SIN COLOR 20% (descontinuada el siglo pasado)

10 CÓDIGO DE COLORES… cont
Las Resistencias se leen de izquierda a derecha, colocando la franja más separada para el lado derecho y en la diapositiva 8 se halla la tabla con los colores respectivos, se conoce como “Tabla del código de colores de cuatro franjas”. FACTOR MULTIPLICATIVO 2ª CIFRA SIGNIFICATIVA 1ª CIFRA SIGNIFICATIVA TOLERANCIA Trayectoria de lectura

11 CÓDIGO DE COLORES… cont
10 x 101   5% = 100  5%. Ahora el 5% de 100 es 5. Como es el  5% entonces 100 – 5 = 95 y 100 + 5 = 105; o sea que la resistencia posee un margen de tolerancia entre 95 y 105, en ésta margen la resistencia se considera que está buena. 95 < R < 105 CAFÉ NEGRO DORADO Trayectoria de lectura

12 CÓDIGO DE COLORES… cont
47 x 103   5% = 47K  5% = 47000  5%. Ahora el 5% de 47000 es 2350. Como es el  5% entonces 47000 – 2350 = 44650 y 47000  = 49350; o sea que la resistencia posee un margen de tolerancia entre 44650 y 49350, en ésta margen la resistencia se considera que está buena.  44650 < R < 49350 NARANJA VIOLETA AMARILLO DORADO Trayectoria de lectura

13 CÓDIGO DE COLORES… cont
10 x 100   5% = 10  5% Ahora el 5% de 10 es 0,5 9,5 < R < 10,5 12 x 106   5% = 12M  5% =   5% Ahora el 5% de  es  11,4M < R < 12,6M

14 CÓDIGO DE COLORES… cont
10 x 10-1   5% = 1  5% Ahora el 5% de 1 es 0,05 0,95 < R < 1,05 56 x 104   5% = 560K  5% =   5% Ahora el 5% de  es 28000 532K < R < 588K

15 RESISTENCIAS DE PRECISIÓN
Para las resistencias de precisión se tienen cinco (5) franjas o bandas de colores, simplemente se le aumenta una franja que viene ha ser la tercera cifra significativa. La siguiente tabla contiene los códigos para los porcentajes de las tolerancias. FACTOR MULTIPLICATIVO 3ª CIFRA SIGNIFICATIVA 2ª CIFRA SIGNIFICATIVA 1ª CIFRA SIGNIFICATIVA TOLERANCIA Trayectoria de lectura

16 RESISTENCIAS DE PRECISIÓN… cont
FRANJA DE TOLERANCIA COLOR DE LA FRANJA PORCENTAJE CAFÉ ± 1% ROJO ± 2% VERDE ± 0.5% AZUL ± 0.25% VIOLETA ± 0.1% GRIS ± 0.05%

17 RESISTENCIAS DE PRECISIÓN… cont
154 x 102   0,1% = 15,4K  0,1% = 15400  0,1% Ahora el 0,1% de 15400 es 15,4 Como es el  0.1% entonces 15400 – 15,4 = 15384,6 y 15400 + 15,4 = 15415,4; o sea que la resistencia posee un margen de tolerancia entre 15384,6 y 15415,4, en ésta margen la resistencia se considera que está buena.  15384,6 < R < 15415,4 ROJO AMARILLO VERDE CAFÉ VIOLETA Trayectoria de lectura

18 CUESTIONARIO Las franjas de colores que tienen las resistencia sirven para saber el valor nominal del dispositivo, una de las franjas se llama tolerancia y su significado es el porcentaje por encima del valor nominal por debajo del valor nominal del costo por encima y por debajo del valor nominal de error por encima y por debajo del valor nominal 2. La tercera franja de colores que tienen las resistencias representa la primera cifra significativa la tolerancia el factor multiplicativo o cantidad de ceros que se agrega a las cifras significativas la segunda cifra significativa

19 CUESTIONARIO …cont 3. Una resistencia que tiene las franjas de colores verde – café – amarillo – dorado, tiene como valor nominal 510KΩ ± 5% 51.000Ω ± 5% 5,1MΩ ± 10% Ω ± 10% 4. La tercera franja de lectura de la resistencias pertenece a la primera cifra significativa la tolerancia el factor multiplicativo o cantidad de ceros que se agrega a las cifras significativas la segunda cifra significativa
