5 Arq. J. Medrano INE 30 APAGA LA LUZ Contenido 1.) Conceptos básicos 2.) Clasificación de los sistemas de iluminación. 3.) Nivel de iluminación 4.) Lamparas y luminarias

6 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Sarita Soliz

7 Arq. J. Medrano INE 30 APAGA LA LUZ FLUJO LUMINOSO Es la cantidad de luz emitida por una fuente luminosa en la unidad de tiempo, y la unidad de medida de este es “Lumen”. El flujo luminoso se denota por la letra griega Ø. CONCEPTOS BASICOS

8 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Jose Choque

9 Arq. J. Medrano INE 30 APAGA LA LUZ LA ILUMINACION Es el flujo luminoso por unidad de superficie, también se puede decir que la iluminación de una superficie es el flujo luminoso que cubre cada unidad de la misma. La iluminación se denota con la letra E y se mide en lux. Lux = lumen Es decir: E Flujo luminoso = Ø m ² Unidad de superficie S La iluminación es lo principal para un proyecto de instalación y esta se mide con un LUXÓMETRO. CONCEPTOS BASICOS

10 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Quino

11 Arq. J. Medrano INE 30 APAGA LA LUZ LA EFICIENCIA LUMINOSA Es la eficiencia de una fuente luminosa a la relación entre el flujo emitido (Ø), expresado en lumen y la potencia eléctrica (P) absorbida expresada en vatios. CONCEPTOS BASICOS

12 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Quiñones

13 Arq. J. Medrano INE 30 APAGA LA LUZ Según la proyección del flujo luminoso hacia el objetoSegún la proyección del flujo luminoso hacia el objeto CLASIFICACION DE LOS SISTEMAS DE ILUMINACION Según las aplicaciones que se indicanSegún las aplicaciones que se indican

14 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Venancio

15 Arq. J. Medrano INE 30 APAGA LA LUZ Según la proyección del flujo lumínico hacia el objeto Luz directa Luz indirecta proveniente del techo Luz indirecta proveniente de las paredes

16 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Osmar

17 Arq. J. Medrano INE 30 APAGA LA LUZ DirectaDirecta Según la proyección del flujo lumínico hacia el objeto Con una dirección al objeto de 100% a 90% y una dirección contraria de 0% a 10%.Con una dirección al objeto de 100% a 90% y una dirección contraria de 0% a 10%.

18 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Daniela

19 Arq. J. Medrano INE 30 APAGA LA LUZ DirectaDirecta Según la proyección del flujo lumínico hacia el objeto La iluminación directa se produce cuando todo el flujo de las lámparas va dirigido hacia el suelo. Es el sistema más económico de iluminación y el que ofrece mayor rendimiento luminosoLa iluminación directa se produce cuando todo el flujo de las lámparas va dirigido hacia el suelo. Es el sistema más económico de iluminación y el que ofrece mayor rendimiento luminoso

20 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Colodro

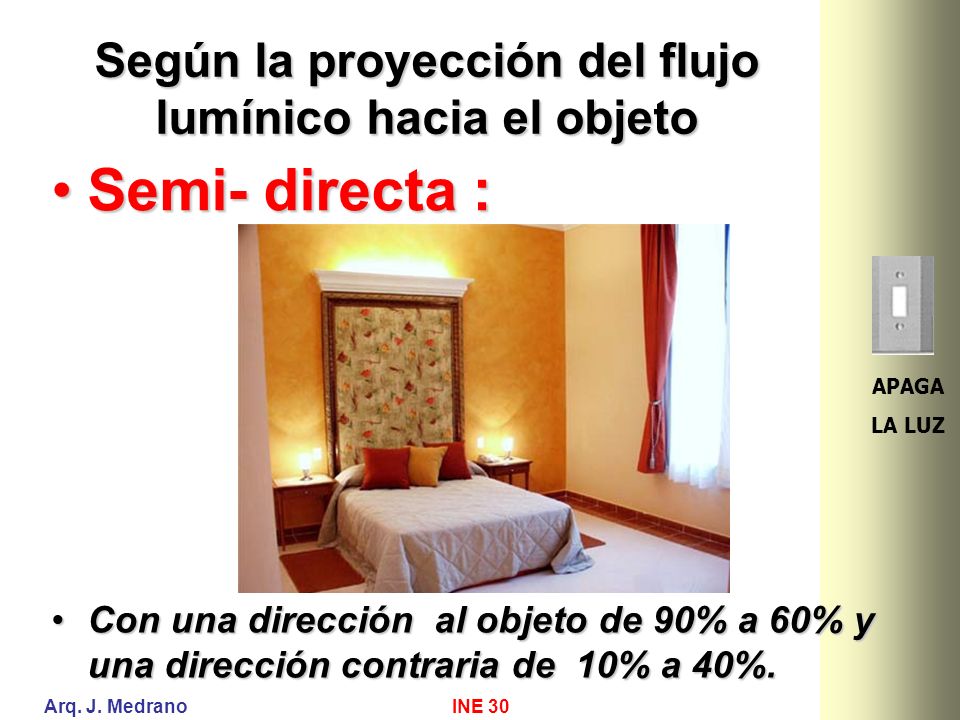

21 Arq. J. Medrano INE 30 APAGA LA LUZ Semi- directa :Semi- directa : Según la proyección del flujo lumínico hacia el objeto Con una dirección al objeto de 90% a 60% y una dirección contraria de 10% a 40%.Con una dirección al objeto de 90% a 60% y una dirección contraria de 10% a 40%.

22 Arq. J. Medrano INE 30 APAGA LA LUZ Semi- directa :Semi- directa : Según la proyección del flujo lumínico hacia el objeto En la iluminación semidirecta la mayor parte del flujo luminoso se dirige hacia el suelo y el resto es reflejada en techo y paredesEn la iluminación semidirecta la mayor parte del flujo luminoso se dirige hacia el suelo y el resto es reflejada en techo y paredes

23 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Melanie

24 Arq. J. Medrano INE 30 APAGA LA LUZ Mixta :Mixta : Según la proyección del flujo lumínico hacia el objeto Con una dirección al objeto de 60% a 40% y una dirección contraria de 40% a 60%.Con una dirección al objeto de 60% a 40% y una dirección contraria de 40% a 60%.

25 Arq. J. Medrano INE 30 APAGA LA LUZ Mixta :Mixta : Según la proyección del flujo lumínico hacia el objeto Si el flujo se reparte al cincuenta por ciento entre procedencia directa e indirecta hablamos de iluminación difusa o mixta.Si el flujo se reparte al cincuenta por ciento entre procedencia directa e indirecta hablamos de iluminación difusa o mixta.

26 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Russel

27 Arq. J. Medrano INE 30 APAGA LA LUZ Semi – indirecta :Semi – indirecta : Según la proyección del flujo lumínico hacia el objeto Con una dirección al objeto de 40% a 10% y una dirección contraria 60% a 90%Con una dirección al objeto de 40% a 10% y una dirección contraria 60% a 90%

28 Arq. J. Medrano INE 30 APAGA LA LUZ Semi – indirecta :Semi – indirecta : Según la proyección del flujo lumínico hacia el objeto Cuando la mayor parte del flujo proviene del techo y paredes tenemos la iluminación semiindirecta.Cuando la mayor parte del flujo proviene del techo y paredes tenemos la iluminación semiindirecta.

29 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE María Victoria

30 Arq. J. Medrano INE 30 APAGA LA LUZ Según la proyección del flujo lumínico hacia el objeto Con una dirección al objeto de 10% a 0% y una dirección contraria de 90% a 100%.Con una dirección al objeto de 10% a 0% y una dirección contraria de 90% a 100%. Indirecta :Indirecta :

31 Arq. J. Medrano INE 30 APAGA LA LUZ Indirecta :Indirecta : Según la proyección del flujo lumínico hacia el objeto Iluminación indirecta cuando casi toda la luz va al techo

32 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Cahuasa

33 Arq. J. Medrano INE 30 APAGA LA LUZ Alumbrado general:Alumbrado general: Según las aplicaciones que se indican. Es el método más utilizado en salones de clase, oficinas, tiendas hogares etc. y se basa en la iluminación directa sobre toda el área a iluminar.Es el método más utilizado en salones de clase, oficinas, tiendas hogares etc. y se basa en la iluminación directa sobre toda el área a iluminar.

34 Arq. J. Medrano INE 30 APAGA LA LUZ Alumbrado general:Alumbrado general: Según las aplicaciones que se indican. Ejemplos de distribución de luminarias en alumbrado general

35 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Sofi Pamela

36 Arq. J. Medrano INE 30 APAGA LA LUZ Alumbrado localizado:Alumbrado localizado: Según las aplicaciones que se indican. Este alumbrado es el que se coloca cerca de los puntos a iluminar, ejemplo: La iluminación de área limitadas, generalmente en ausencia de la iluminación general en especial escaparates, vitrinas y otros.Este alumbrado es el que se coloca cerca de los puntos a iluminar, ejemplo: La iluminación de área limitadas, generalmente en ausencia de la iluminación general en especial escaparates, vitrinas y otros.

37 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Calani

38 Arq. J. Medrano INE 30 APAGA LA LUZ Alumbrado suplementario:Alumbrado suplementario: Según las aplicaciones que se indican. Este se utiliza cuando se requiere destacar un objeto o una zona en particular, estas se sitúan en la inmediata vecindad del punto o zona a destacar y se integra con la iluminación general, ejemplo: Iluminación de dibujos, escaparates, escritorios, cuadros y otros.Este se utiliza cuando se requiere destacar un objeto o una zona en particular, estas se sitúan en la inmediata vecindad del punto o zona a destacar y se integra con la iluminación general, ejemplo: Iluminación de dibujos, escaparates, escritorios, cuadros y otros.

39 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Chambi

40 Arq. J. Medrano INE 30 APAGA LA LUZ 1.Nivel de iluminación respectos a las características y destino del local. 2.Tipo de iluminación 3.Tipo de lámpara y tipo de luminaria que conviene adoptar en relación con las exigencias fotométricas, costo de la instalación, condiciones de funcionamiento y posibilidad de llevar. Requisitos para una buena iluminación.

41 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Camila

42 Arq. J. Medrano INE 30 APAGA LA LUZ Cuando se trata de una iluminación general se toma como referencia el nivel de iluminación en un plano horizontal situado a una altura de 0.80 a 0.90 mts. Sobre el piso. La elección del nivel de iluminación es fundamental para una buena visión. Nivel de iluminación.

43 Arq. J. Medrano INE 30 APAGA LA LUZ h: altura entre el plano de trabajo y las luminarias h': altura del local d: altura del plano de trabajo al techo d': altura entre el plano de luminarias y el cielo rasoh: altura entre el plano de trabajo y las luminarias h': altura del local d: altura del plano de trabajo al techo d': altura entre el plano de luminarias y el cielo raso Nivel de iluminación.

44 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Mauricio Reynaga

45 Arq. J. Medrano INE 30 APAGA LA LUZ Las lámparas empleadas en iluminación de interiores abarcan casi todos los tipos existentes en el mercado (incandescentes, halógenas, fluorescentes, etc.). Las lámparas escogidas, por lo tanto, serán aquellas cuyas características (fotométricas, cromáticas, consumo energético, economía de instalación y mantenimiento, etc.) mejor se adapte a las necesidades y características de cada instalación (nivel de iluminación, dimensiones del local, ámbito de uso, potencia de la instalación...)Las lámparas empleadas en iluminación de interiores abarcan casi todos los tipos existentes en el mercado (incandescentes, halógenas, fluorescentes, etc.). Las lámparas escogidas, por lo tanto, serán aquellas cuyas características (fotométricas, cromáticas, consumo energético, economía de instalación y mantenimiento, etc.) mejor se adapte a las necesidades y características de cada instalación (nivel de iluminación, dimensiones del local, ámbito de uso, potencia de la instalación...) Lamparas y Luminarias

46 Arq. J. Medrano INE 30 APAGA LA LUZ Lamparas y Luminarias Ámbito de usoTipos de lámparas más utilizados DomésticoIncandescente Fluorescente Halógenas de baja potencia Fluorescentes compactas OficinasAlumbrado general: fluorescentes Alumbrado localizado: incandescentes y halógenas de baja tensión Comercial (Depende de las dimensiones y características del comercio) Incandescentes Halógenas Fluorescentes Grandes superficies con techos altos: mercurio a alta presión y halogenuros metálicos IndustrialTodos los tipos Luminarias situadas a baja altura ( 6 m): fluorescentes Luminarias situadas a gran altura (>6 m): lámparas de descarga a alta presión montadas en proyectores Alumbrado localizado: incandescentes DeportivoLuminarias situadas a baja altura: fluorescentes Luminarias situadas a gran altura: lámparas de vapor de mercurio a alta presión, halogenuros metálicos y vapor de sodio a alta presión

47 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Mateo Brayan

48 Arq. J. Medrano INE 30 APAGA LA LUZ Tipos de lámparas Lámparas incandescentes:Lámparas incandescentes: Partes de una bombilla incandescente comúnPartes de una bombilla incandescente común

49 Arq. J. Medrano INE 30 APAGA LA LUZ Es aplicada para la iluminación general de viviendas y para iluminación localizado de viviendas, oficinas y comercios normalmente se recomienda su uso hasta una altura de 3 a 4 mts.Es aplicada para la iluminación general de viviendas y para iluminación localizado de viviendas, oficinas y comercios normalmente se recomienda su uso hasta una altura de 3 a 4 mts. Tipos de lámparas Lámparas incandescentes:Lámparas incandescentes:

50 Arq. J. Medrano INE 30 APAGA LA LUZ Tipos de lámparas Lámparas incandescentes:Lámparas incandescentes: Tiene sus ventajas en el encendido inmediato sin necesidad de usar equipo auxiliar; dimensiones reducidas y costo poco elevado; sin limitaciones en cuanto a la posición de funcionamiento.Tiene sus ventajas en el encendido inmediato sin necesidad de usar equipo auxiliar; dimensiones reducidas y costo poco elevado; sin limitaciones en cuanto a la posición de funcionamiento.

51 Arq. J. Medrano INE 30 APAGA LA LUZ Tiene sus desventajas en la baja eficiencia luminosa y por lo tanto costo de funcionamiento elevado; elevada producción de calor; elevada iluminancia con el correspondiente deslumbramiento duración media de vida limitada.Tiene sus desventajas en la baja eficiencia luminosa y por lo tanto costo de funcionamiento elevado; elevada producción de calor; elevada iluminancia con el correspondiente deslumbramiento duración media de vida limitada. Tipos de lámparas Lámparas incandescentes:Lámparas incandescentes:

52 Arq. J. Medrano INE 30 APAGA LA LUZ Tipos de lámparas Lámparas incandescentes:Lámparas incandescentes: Potencia nominal (watts) Flujo luminoso 120v 220v Eficiencia luminosa 120v 220v 25 220 220 8.8 8.8 40 430 35010.8 8.8 60750 63012.5 10.5 1001380 125013.8 12.5 1502300 209015.4 14.0 2003200 292016.0 14.6 Características :

53 Arq. J. Medrano INE 30 ENCIENDELA NUEVAMENTE Goitia

54 Arq. J. Medrano INE 30 APAGA LA LUZ Partes de una lámpara fluorescente Tipos de lámparas Lámparas Fluorescentes:Lámparas Fluorescentes:

55 Arq. J. Medrano INE 30 APAGA LA LUZ Es aplicada para la iluminación general tanto en locales comerciales como en oficinas. Se instala normalmente a una altura de 3 a 6 mts. Tipos de lámparas Lámparas Fluorescentes:Lámparas Fluorescentes:

56 Arq. J. Medrano INE 30 APAGA LA LUZ Tiene sus desventajas en que emplea un equipo auxiliar para el arranque, grandes dimensiones, costo mucho mayor que la otra lámpara.Tiene sus desventajas en que emplea un equipo auxiliar para el arranque, grandes dimensiones, costo mucho mayor que la otra lámpara. Tipos de lámparas Lámparas Fluorescentes:Lámparas Fluorescentes:

57 Arq. J. Medrano INE 30 APAGA LA LUZ Tipos de lámparas Lámparas Fluorescentes:Lámparas Fluorescentes: FormaPotencia nominal ( W ) Potencia incluida a la resistencia ( W ) Diámetro del tubo (mm) Dimensió n (mm) Flujo luminoso (Lm) Circular con stárter 22 30 29 216 980 32 40 32 311 1.650 40 50 32 413 2.250 Rectas (Rapid start) 20 30 29 590 1.100 40 48 38 1.200 2.500 75 85 38 2.370 5.000 Características:

58 Arq. J. Medrano INE 30 APAGA LA LUZ Tipos de lámparas Iluminación Led:Iluminación Led: Tema de investigación : OBJETIVO : Que el estudiante conozca las características y aplicaciones de este nuevo sistema de iluminación. CONTENIDO : La investigacion debe estar referida al siguiente contenido minimo: 1.Que es la iluminación LED 2.Como se produce la luz con la tecnología Led 3.Principales ventajas de la iluminación Led 4.Inconvenientes de la iluminación Led 5.Por que el ahorro energético 6.Por que cuesta mas que una bombilla convencional 7.Tipos de lámparas Led (imágenes) Esta practica se entregara impresa o a mano con la tapa y los datos personalizados de cada estudiante (tienen que basarse en el contenido minimo) entrega: al inicio de la siguiente clase.

59 Arq. J. Medrano INE 30 APAGA LA LUZ Luminarias Características:Características: Se emplean para modificar la distribución del flujo luminoso emitidos por la fuente de luz a objeto de dirigirlo a determinada direcciones (reflectores) o para atenuar el deslumbramiento o encandilamiento ocultando parcial o totalmente la visión de la lámpara.

60 Arq. J. Medrano INE 30 APAGA LA LUZ Luminarias Algunos tipos :Algunos tipos :
