INSTITUTO NACIONAL DE ASTROFISICA OPTICA Y ELECTRONICA
CORDINACION DE OPTICA Curso de Física de láseres LASERES DE COLORANTES ALONSO TORIZ CRUZ
2

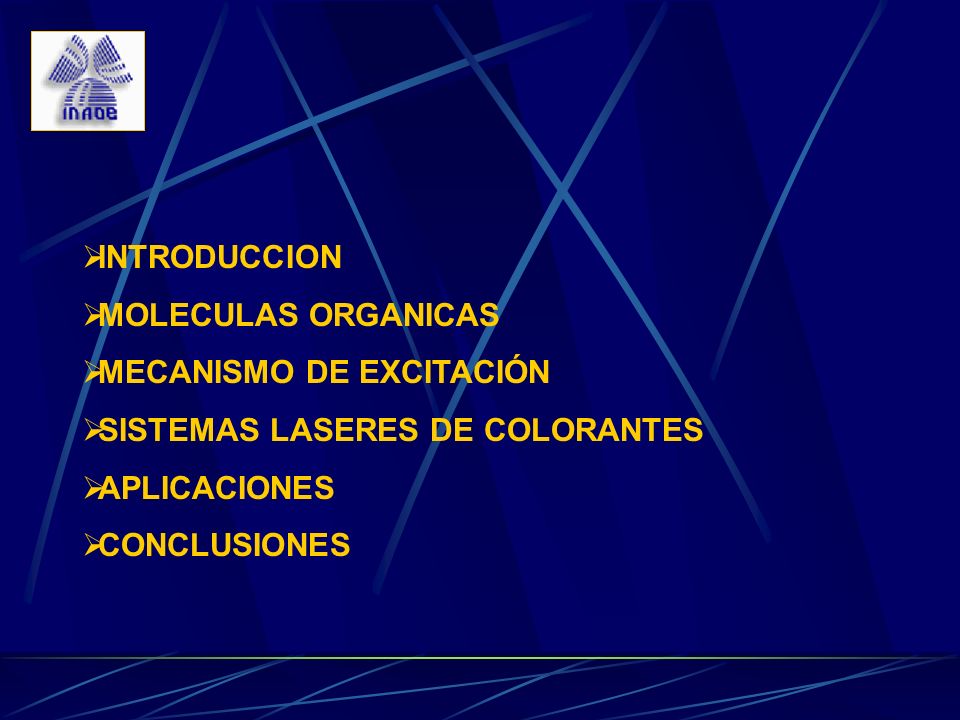

INTRODUCCION MOLECULAS ORGANICAS MECANISMO DE EXCITACIÓN SISTEMAS LASERES DE COLORANTES APLICACIONES CONCLUSIONES
3
INTRODUCCION Las primeras especulaciones sobre el uso de componentes organicos fueron de Rautian y Sobel´Mann en 1961 Este tipo de laseres entraron a la escena cuando existian ya cientos de materiales aunque este fue el primero en tener una salida sintonizable
4

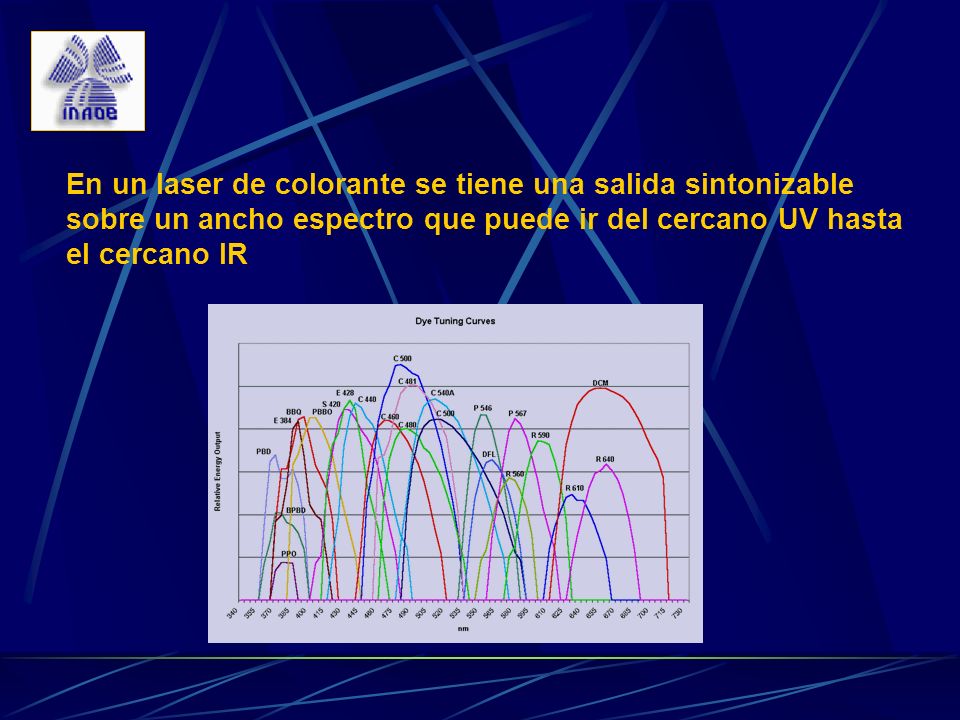

En un laser de colorante se tiene una salida sintonizable sobre un ancho espectro que puede ir del cercano UV hasta el cercano IR
5
Los laseres de colorante emplean como medio activo un tinte organico disueto en un solvente que puede ser Agua, Alcohol. Si se cambia la composición quimica del tinte se puede sintonizar una longitud de onda, la mayoría de estas suspensiones son toxicas.
6

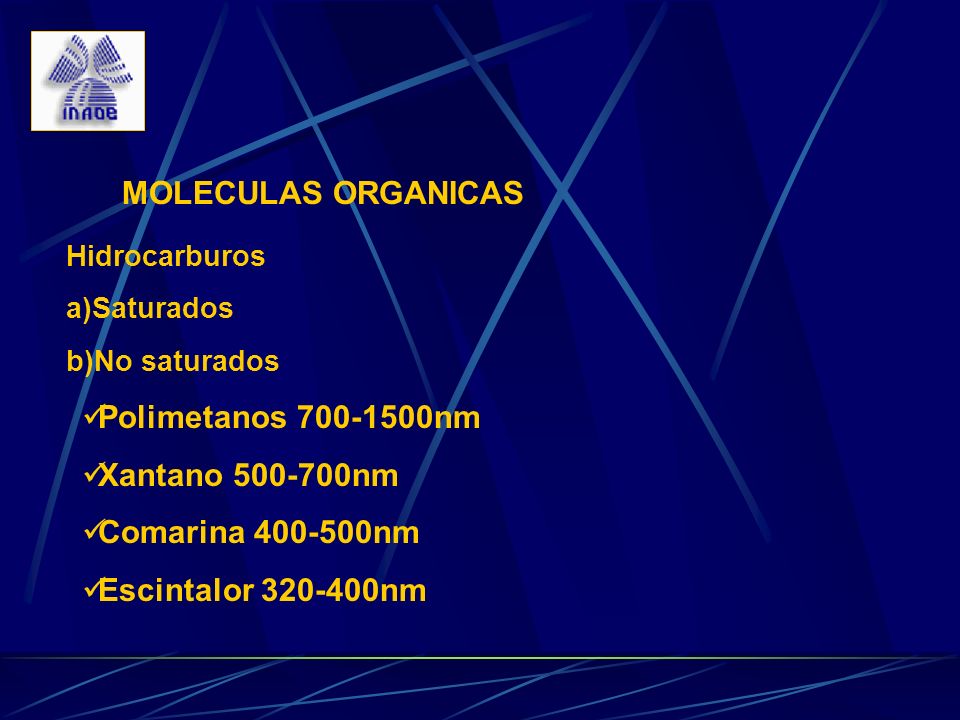

MOLECULAS ORGANICAS Polimetanos 700-1500nm Xantano 500-700nm
Hidrocarburos a)Saturados b)No saturados Polimetanos nm Xantano nm Comarina nm Escintalor nm
7

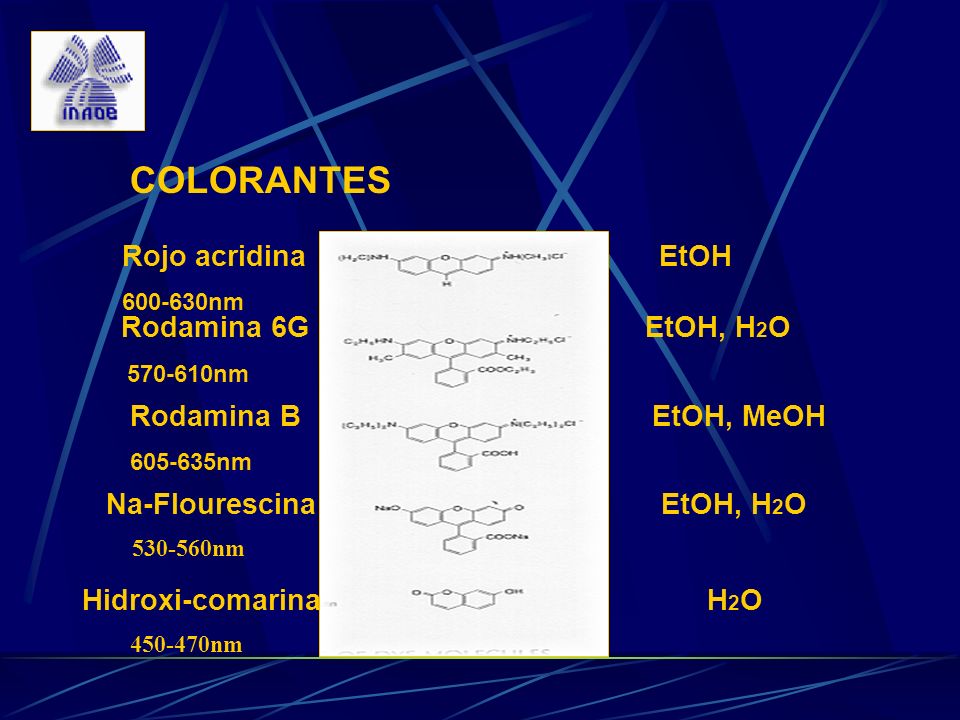

COLORANTES Rojo acridina EtOH Rodamina 6G EtOH, H2O
nm Rodamina 6G EtOH, H2O nm Rodamina B EtOH, MeOH nm Na-Flourescina EtOH, H2O nm Hidroxi-comarina H2O nm
8

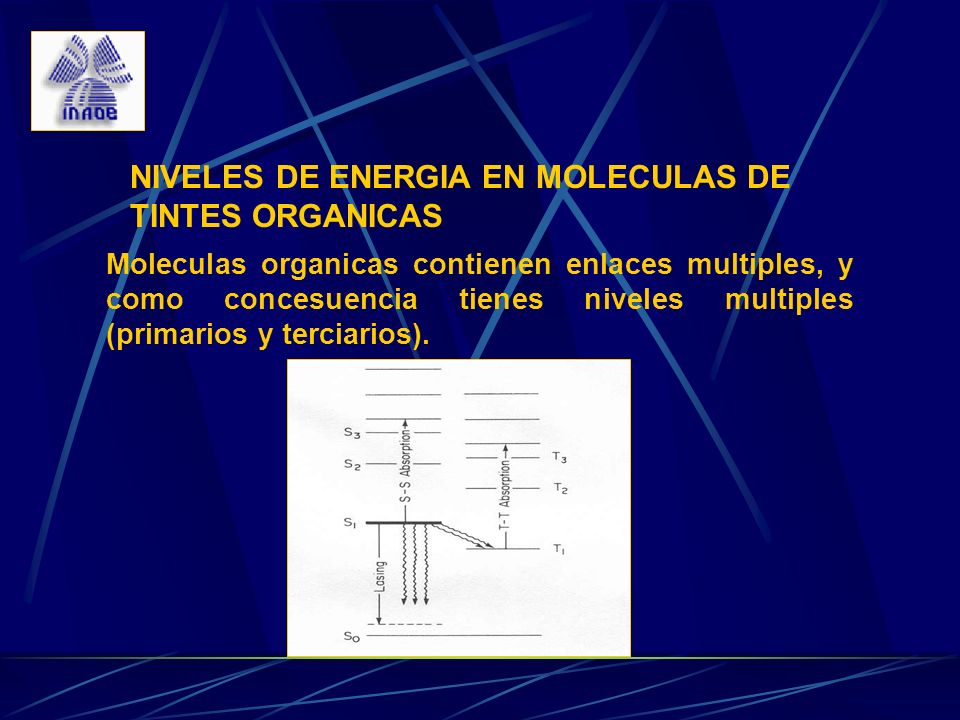

NIVELES DE ENERGIA EN MOLECULAS DE TINTES ORGANICAS
Moleculas organicas contienen enlaces multiples, y como concesuencia tienes niveles multiples (primarios y terciarios).
9

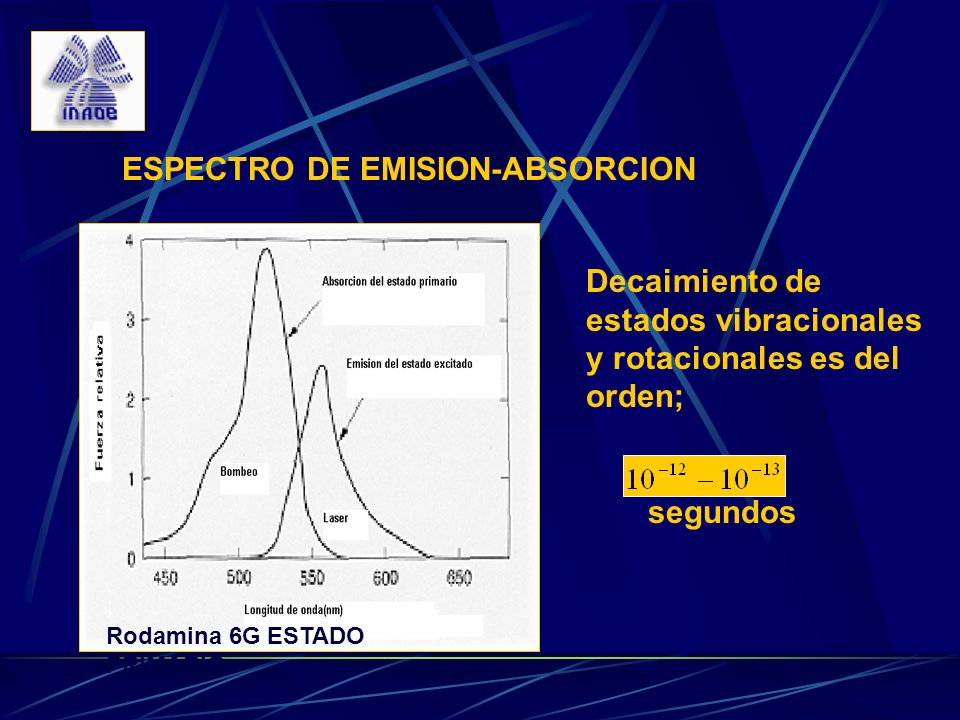

ESPECTRO DE EMISION-ABSORCION
Decaimiento de estados vibracionales y rotacionales es del orden; segundos Rodamina 6G ESTADO PRIMARIO
10
Onda continua Sistemas pulsados ML

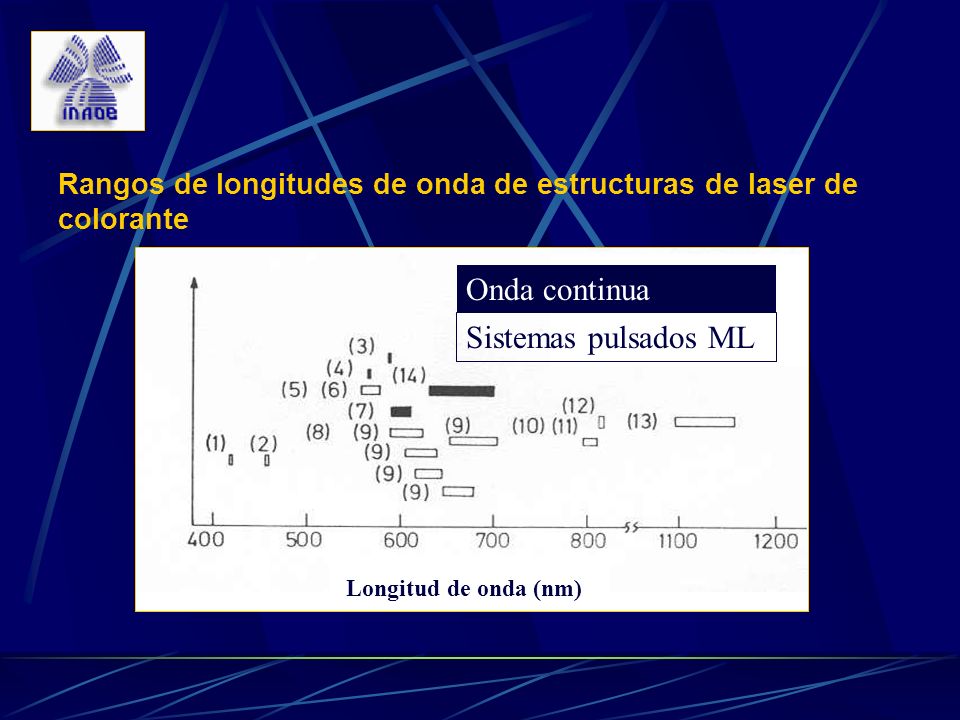

Rangos de longitudes de onda de estructuras de laser de colorante Onda continua Sistemas pulsados ML Longitud de onda (nm)
11

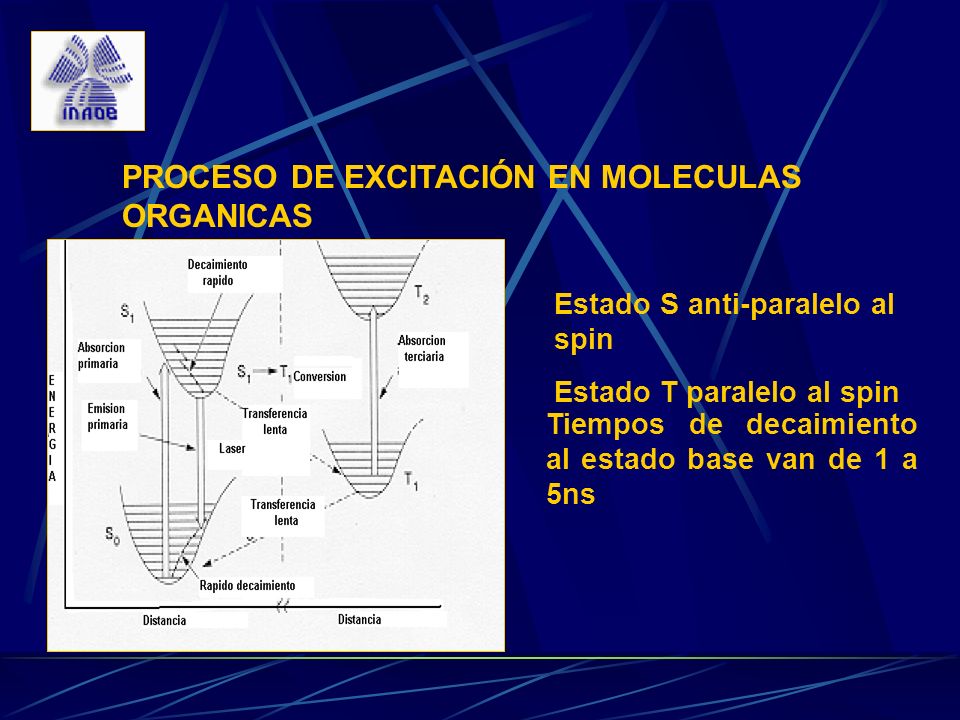

PROCESO DE EXCITACIÓN EN MOLECULAS ORGANICAS
Estado S anti-paralelo al spin Estado T paralelo al spin Tiempos de decaimiento al estado base van de 1 a 5ns
12

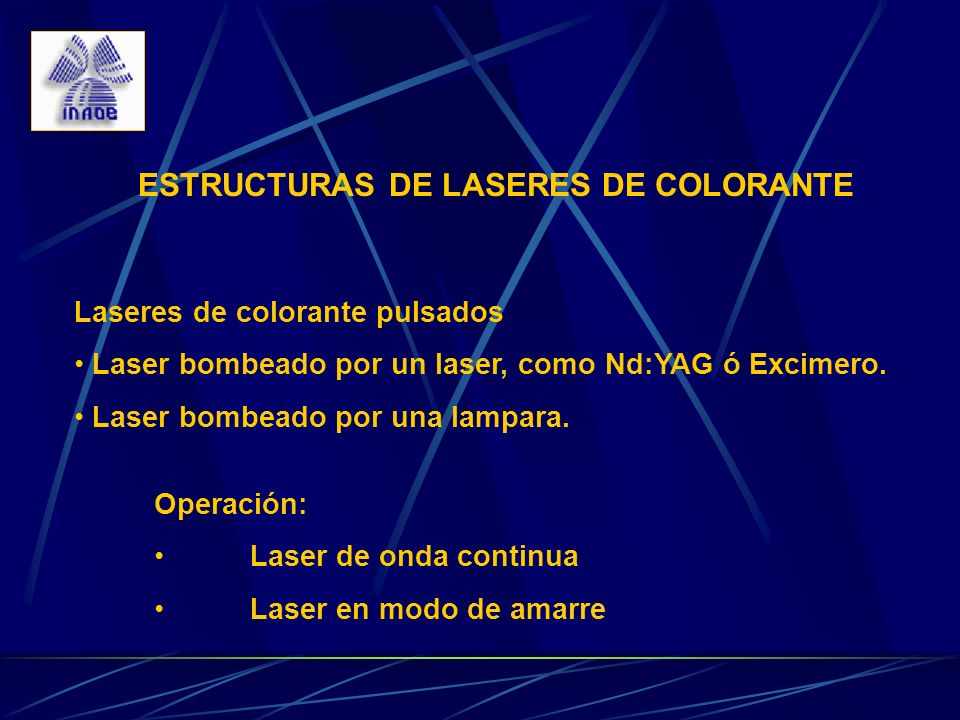

ESTRUCTURAS DE LASERES DE COLORANTE
Laseres de colorante pulsados Laser bombeado por un laser, como Nd:YAG ó Excimero. Laser bombeado por una lampara. Operación: Laser de onda continua Laser en modo de amarre
13

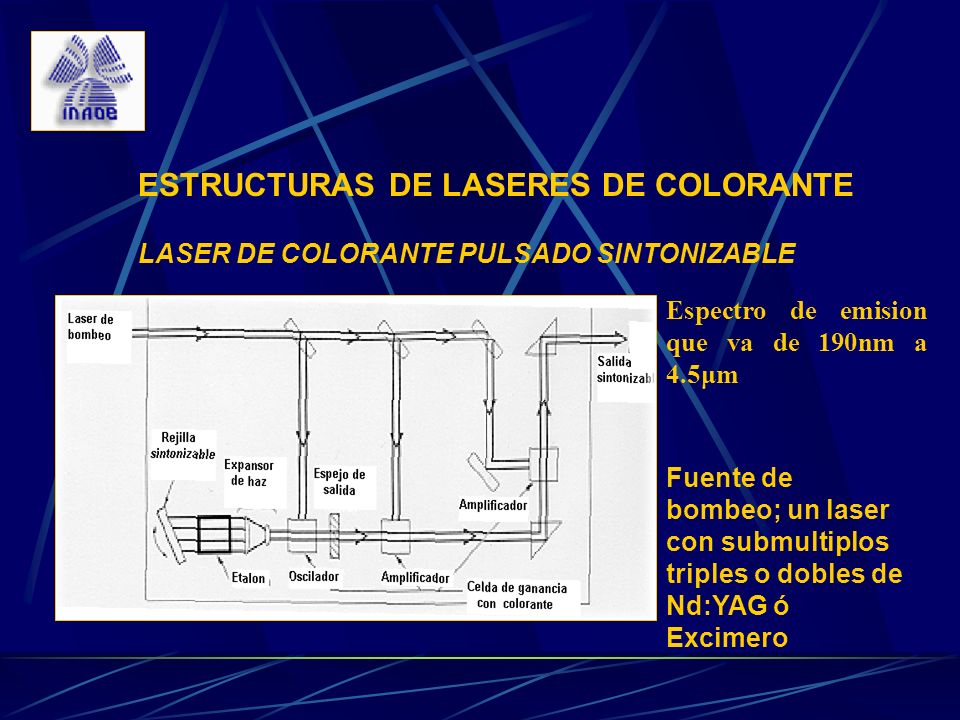

ESTRUCTURAS DE LASERES DE COLORANTE
LASER DE COLORANTE PULSADO SINTONIZABLE Espectro de emision que va de 190nm a 4.5μm Fuente de bombeo; un laser con submultiplos triples o dobles de Nd:YAG ó Excimero
14

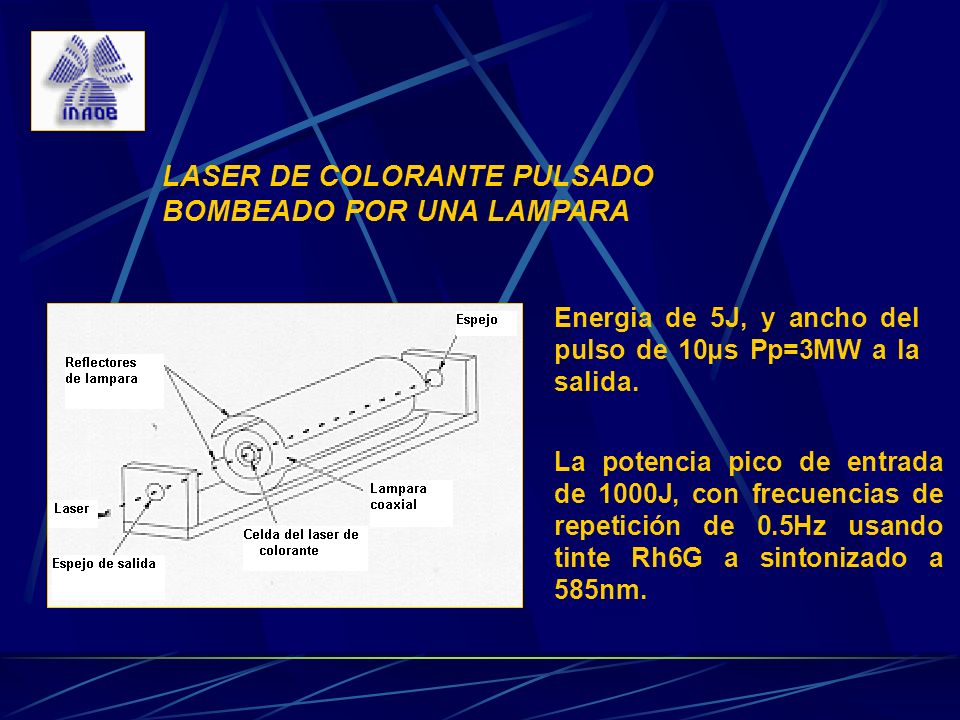

LASER DE COLORANTE PULSADO BOMBEADO POR UNA LAMPARA
Energia de 5J, y ancho del pulso de 10μs Pp=3MW a la salida. La potencia pico de entrada de 1000J, con frecuencias de repetición de 0.5Hz usando tinte Rh6G a sintonizado a 585nm.
15

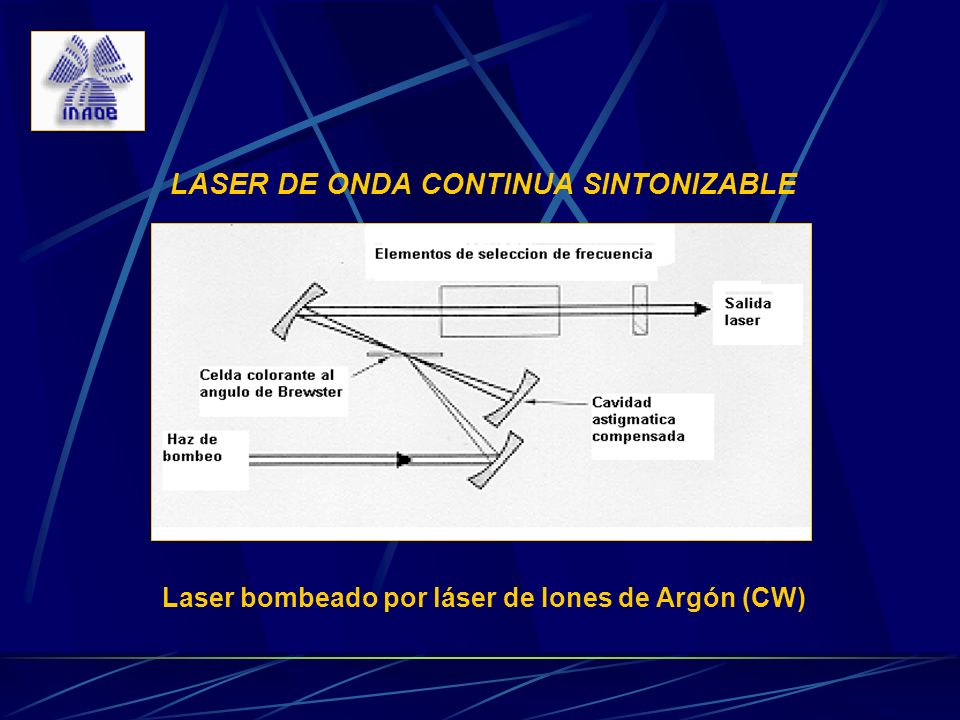

LASER DE ONDA CONTINUA SINTONIZABLE
Laser bombeado por láser de Iones de Argón (CW)
16
LASER DE ONDA CONTINUA SINTONIZABLE

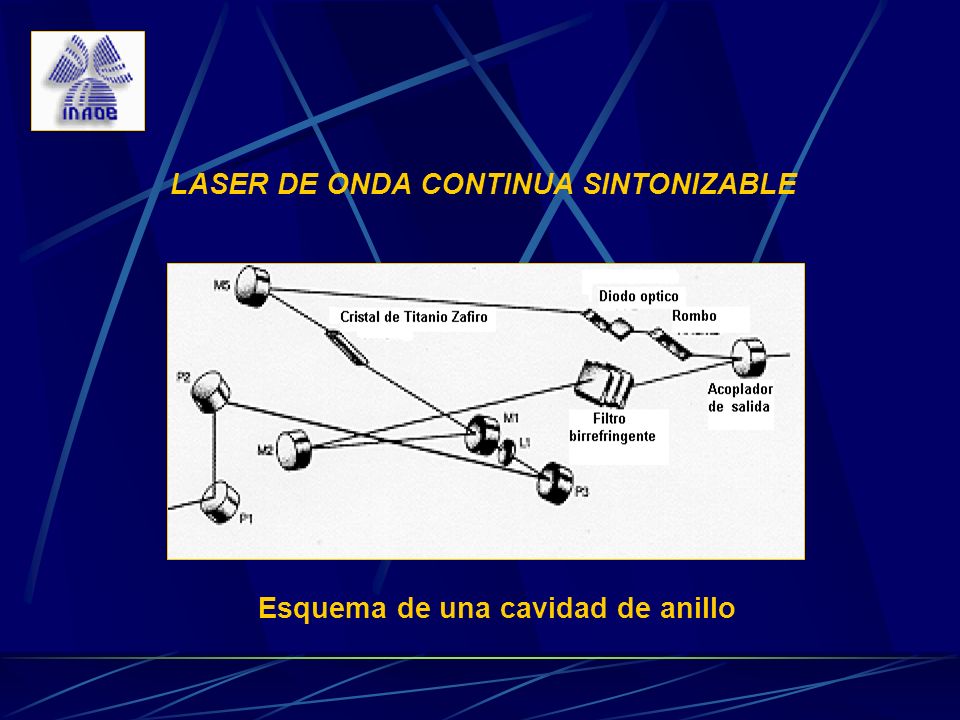

Esquema de una cavidad de anillo
17
LASER DE ONDA CONTINUA SINTONIZABLE

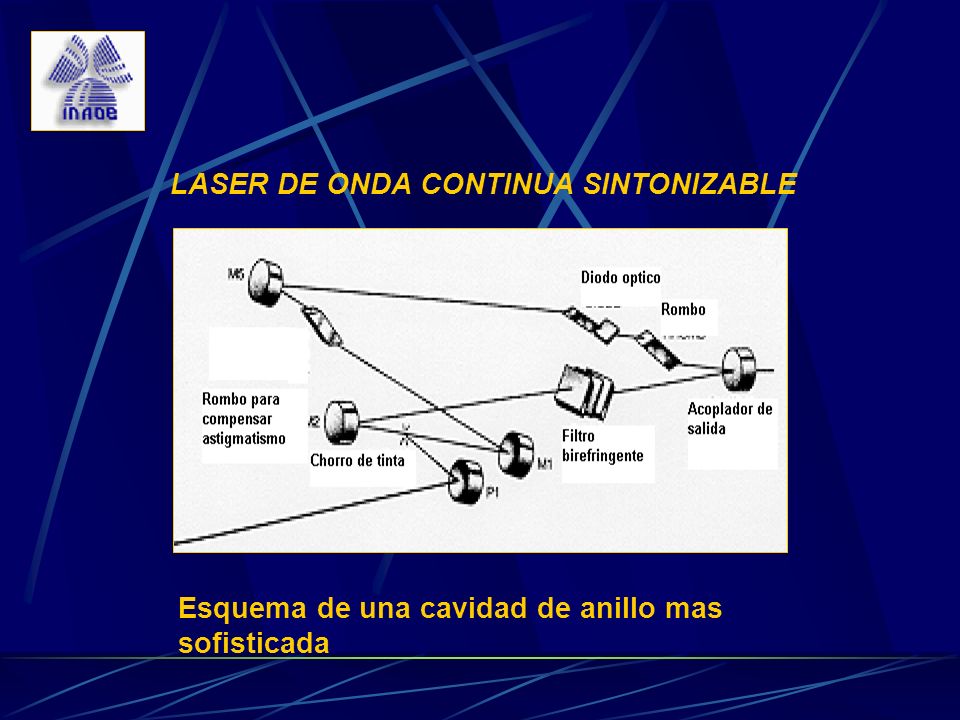

Esquema de una cavidad de anillo mas sofisticada
18

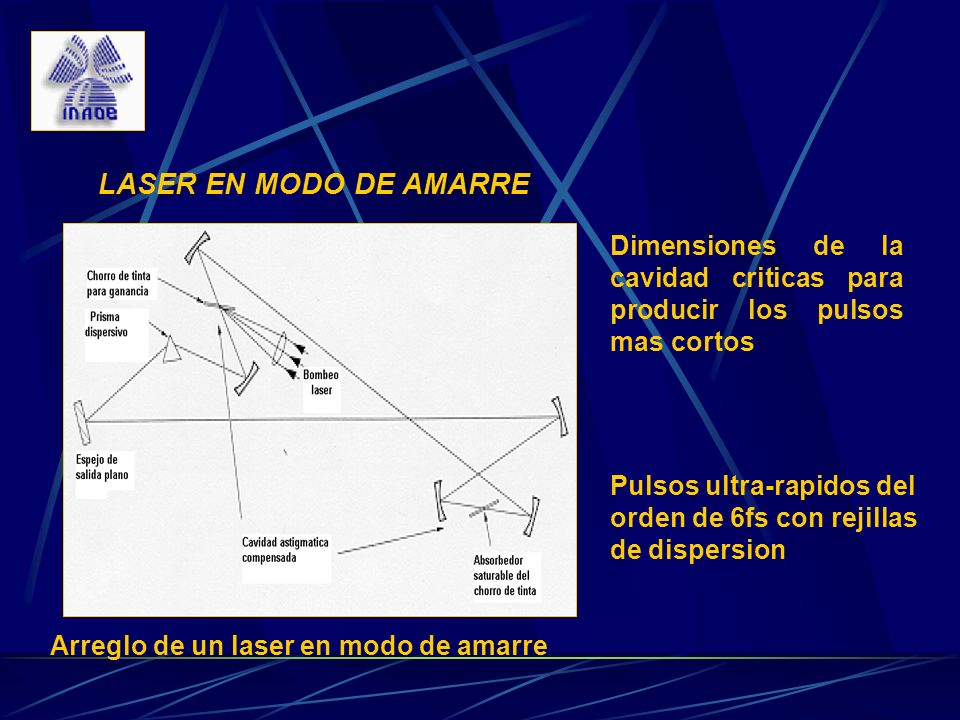

LASER EN MODO DE AMARRE Dimensiones de la cavidad criticas para producir los pulsos mas cortos Pulsos ultra-rapidos del orden de 6fs con rejillas de dispersion Arreglo de un laser en modo de amarre
19

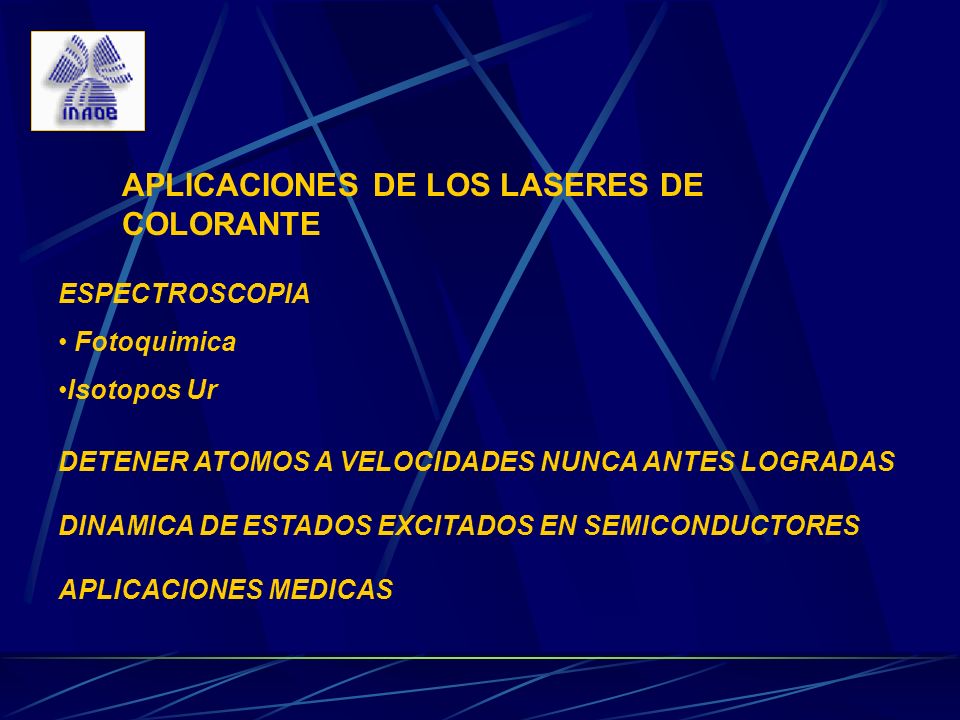

APLICACIONES DE LOS LASERES DE COLORANTE
ESPECTROSCOPIA Fotoquimica Isotopos Ur DETENER ATOMOS A VELOCIDADES NUNCA ANTES LOGRADAS DINAMICA DE ESTADOS EXCITADOS EN SEMICONDUCTORES APLICACIONES MEDICAS
20

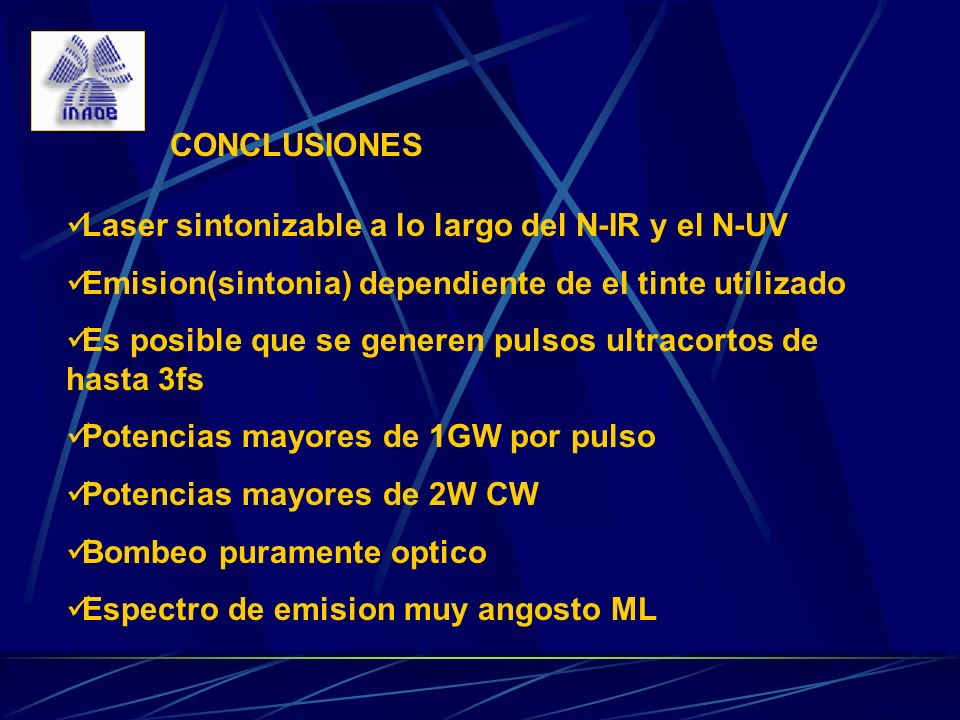

CONCLUSIONES Laser sintonizable a lo largo del N-IR y el N-UV Emision(sintonia) dependiente de el tinte utilizado Es posible que se generen pulsos ultracortos de hasta 3fs Potencias mayores de 1GW por pulso Potencias mayores de 2W CW Bombeo puramente optico Espectro de emision muy angosto ML
