CABLEADO ESTRUCTURADO DE DATOS

Presentación del tema: "CABLEADO ESTRUCTURADO DE DATOS"— Transcripción de la presentación:

1 CABLEADO ESTRUCTURADO DE DATOS
TALLER DE TECNOLOGÍAS PARA LE EDUCACIÓN:PERÚEDUCA CABLEADO ESTRUCTURADO DE DATOS DIGETE 2013

2 CABLEADO DE DATOS Concepto de Redes
 Una red consiste en dos o más computadoras unidas que comparten recursos como archivos, CD-Roms o impresoras y que son capaces de realizar comunicaciones electrónicas. Las redes están unidas por cable, líneas de teléfono, ondas de radio, satélite, etc. Descripción del cableado de datos  Es medio físico que consiste en el tendido de un cable UTP, STP, FTP, Coaxial en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE No obstante, también puede tratarse de fibra óptica o cable coaxial.

3 CABLEADO DE DATOS Descripción del cableado de datos
Elementos principales de un cableado estructurado

4 CABLEADO DE DATOS Descripción del cableado de datos

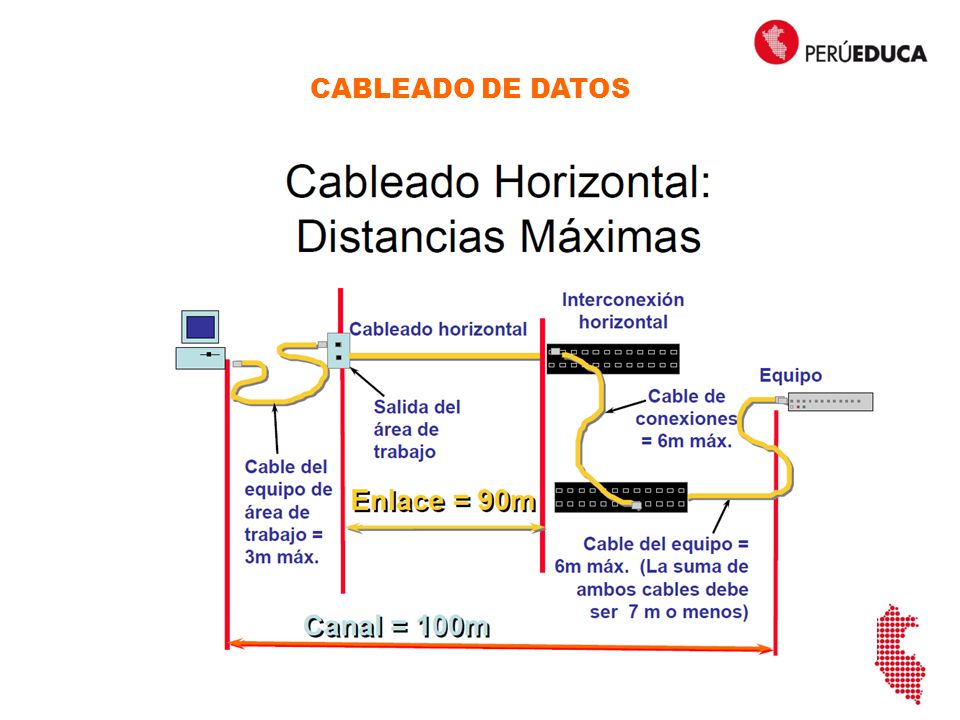

Elementos principales de un cableado estructurado. Cableado Horizontal El sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones.

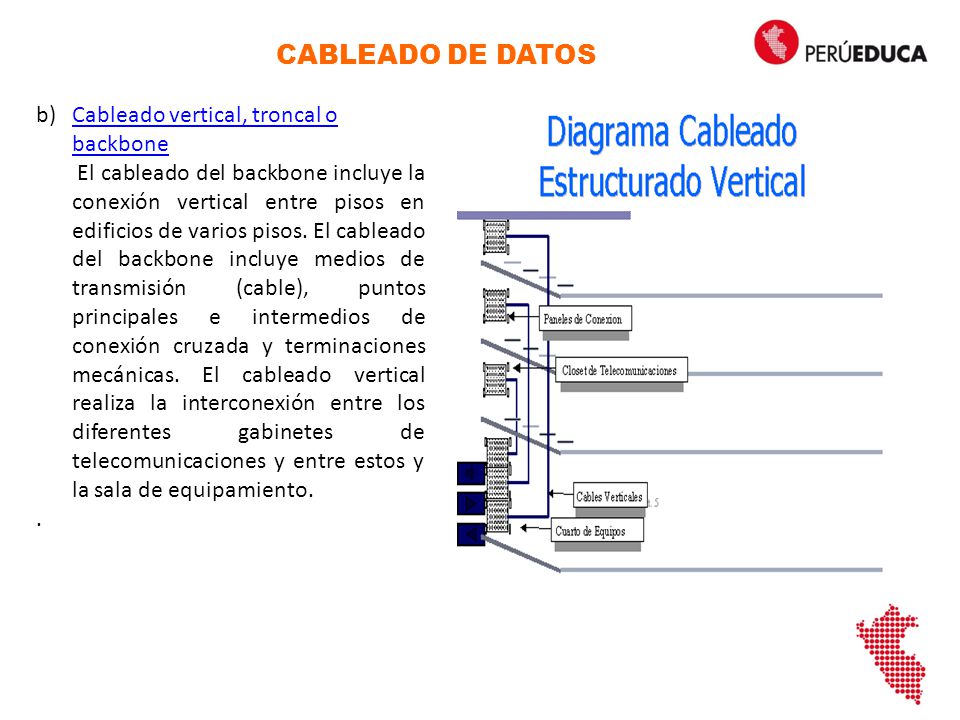

5 CABLEADO DE DATOS Cableado vertical, troncal o backbone
El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. .

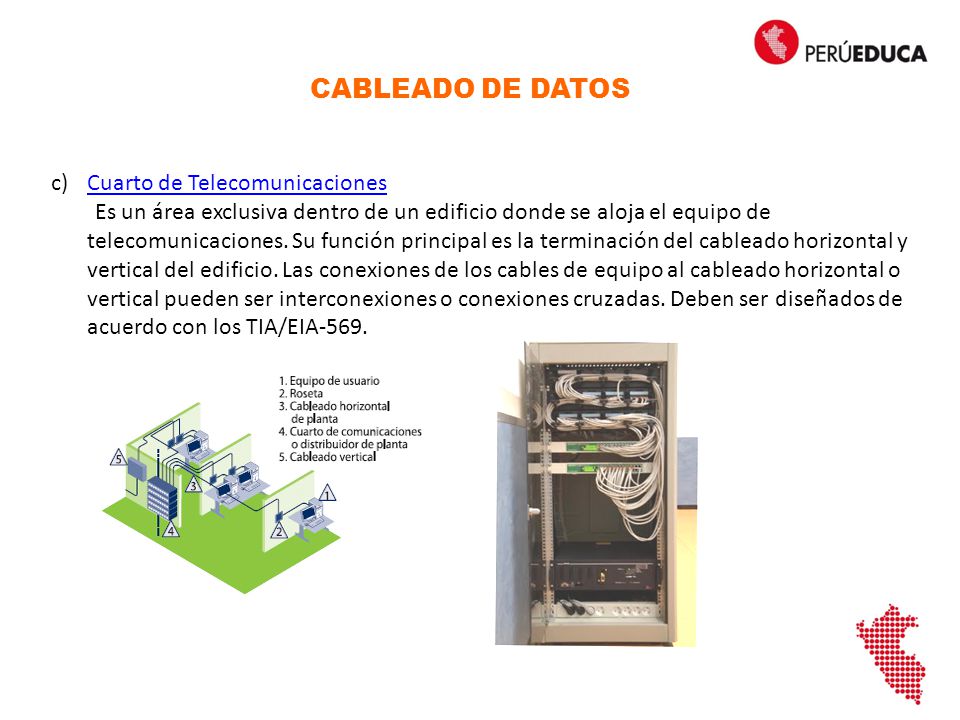

6 CABLEADO DE DATOS Cuarto de Telecomunicaciones
Cuarto de Telecomunicaciones Es un área exclusiva dentro de un edificio donde se aloja el equipo de telecomunicaciones. Su función principal es la terminación del cableado horizontal y vertical del edificio. Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser interconexiones o conexiones cruzadas. Deben ser diseñados de acuerdo con los TIA/EIA-569.

7 CABLEADO DE DATOS Sistema de Puesta a Tierra
Sistema de Puesta a Tierra El sistema de puesta a tierra establecido en el estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno. . La pantalla del cable del F/UTP o el blindaje del S/FTP se termina en el outlet .El outlet hace contacto con la tira de conexión a tierra del patch panel cuando el outlet se inserta en su lugar . El panel se conecta a tierra a través del rack de equipos o canalizaciones de metal adyacentes a través de un alambre de 6 AWG que se adjunta la lengüeta de tierra del panel El alambre de 6 AWG conecta el rack al TGB

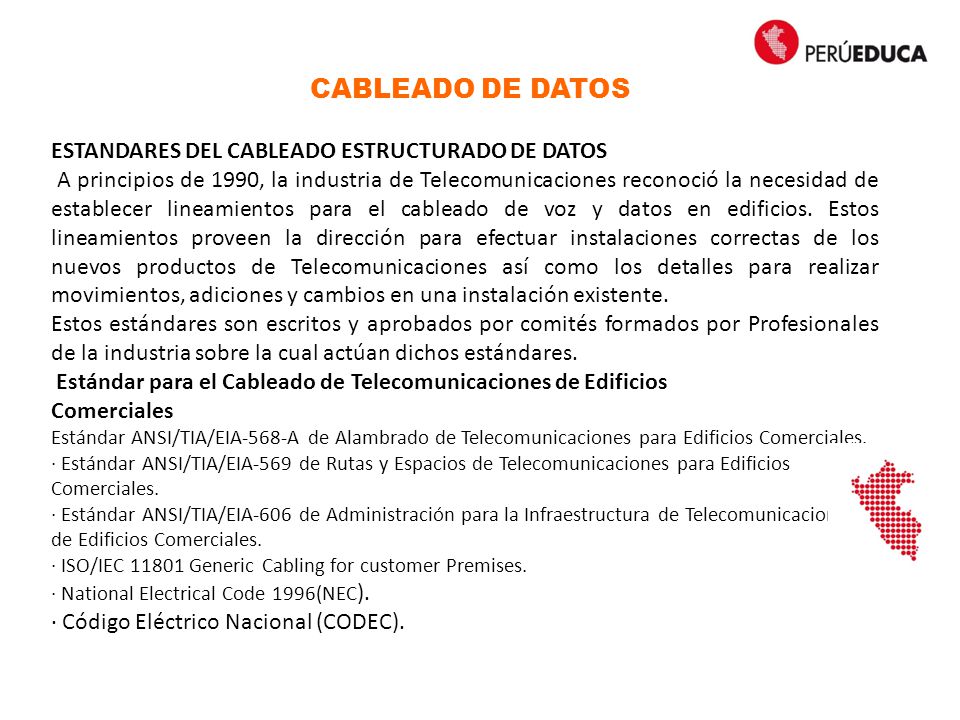

8 CABLEADO DE DATOS ESTANDARES DEL CABLEADO ESTRUCTURADO DE DATOS
 A principios de 1990, la industria de Telecomunicaciones reconoció la necesidad de establecer lineamientos para el cableado de voz y datos en edificios. Estos lineamientos proveen la dirección para efectuar instalaciones correctas de los nuevos productos de Telecomunicaciones así como los detalles para realizar movimientos, adiciones y cambios en una instalación existente. Estos estándares son escritos y aprobados por comités formados por Profesionales de la industria sobre la cual actúan dichos estándares.  Estándar para el Cableado de Telecomunicaciones de Edificios Comerciales  Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales. · Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales. · Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales. · ISO/IEC Generic Cabling for customer Premises. · National Electrical Code 1996(NEC). · Código Eléctrico Nacional (CODEC).

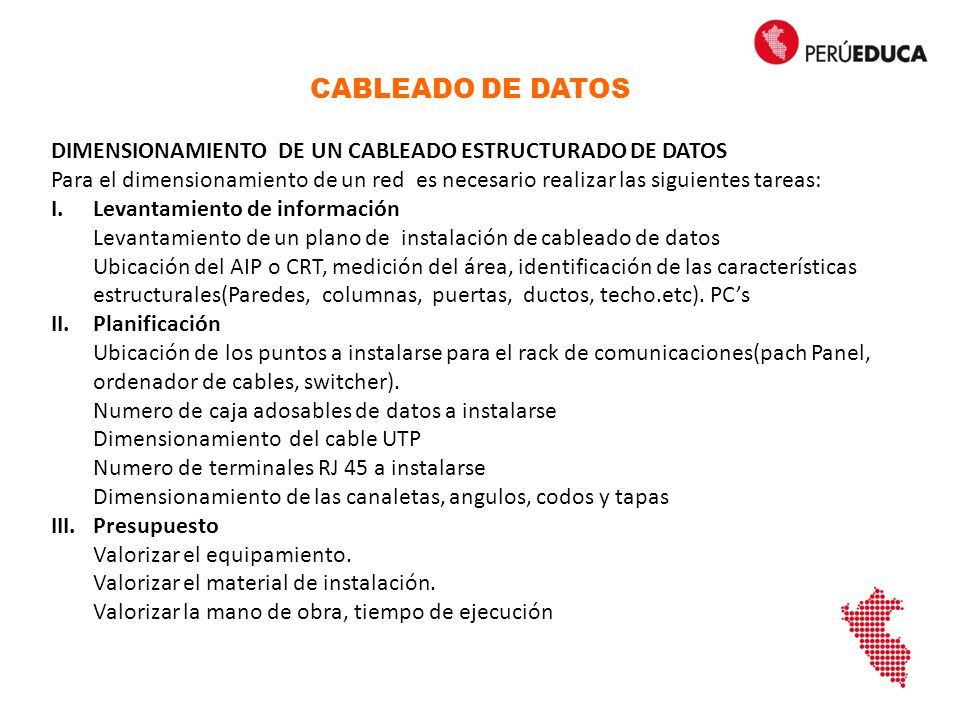

9 CABLEADO DE DATOS DIMENSIONAMIENTO DE UN CABLEADO ESTRUCTURADO DE DATOS Para el dimensionamiento de un red es necesario realizar las siguientes tareas: Levantamiento de información Levantamiento de un plano de instalación de cableado de datos Ubicación del AIP o CRT, medición del área, identificación de las características estructurales(Paredes, columnas, puertas, ductos, techo.etc). PC’s Planificación Ubicación de los puntos a instalarse para el rack de comunicaciones(pach Panel, ordenador de cables, switcher). Numero de caja adosables de datos a instalarse Dimensionamiento del cable UTP Numero de terminales RJ 45 a instalarse Dimensionamiento de las canaletas, angulos, codos y tapas Presupuesto Valorizar el equipamiento. Valorizar el material de instalación. Valorizar la mano de obra, tiempo de ejecución

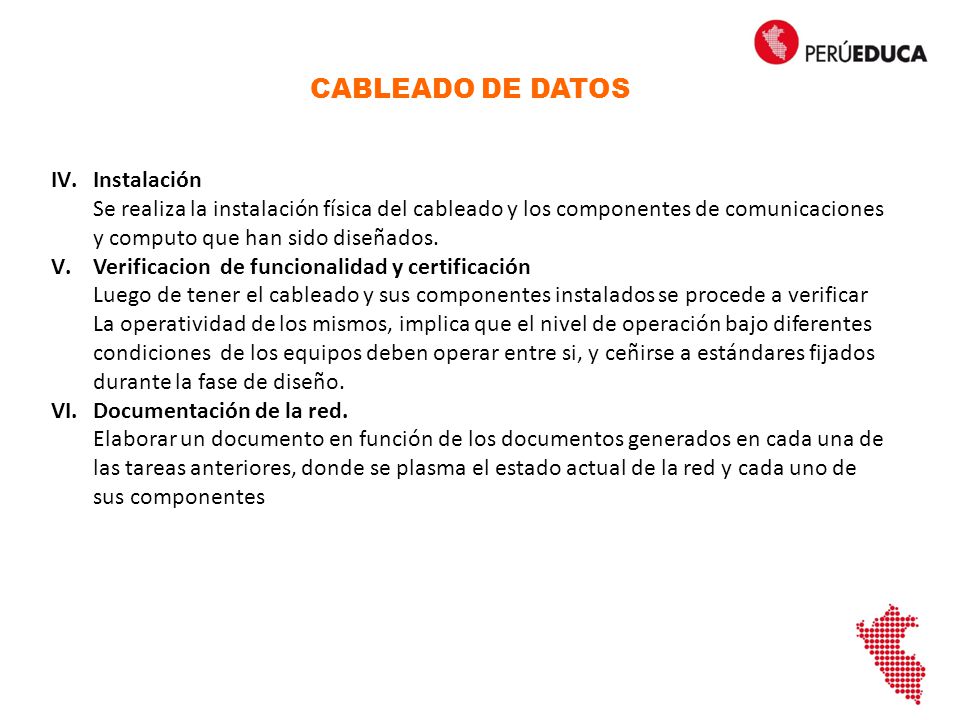

10 CABLEADO DE DATOS Instalación
Se realiza la instalación física del cableado y los componentes de comunicaciones y computo que han sido diseñados. Verificacion de funcionalidad y certificación Luego de tener el cableado y sus componentes instalados se procede a verificar La operatividad de los mismos, implica que el nivel de operación bajo diferentes condiciones de los equipos deben operar entre si, y ceñirse a estándares fijados durante la fase de diseño. Documentación de la red. Elaborar un documento en función de los documentos generados en cada una de las tareas anteriores, donde se plasma el estado actual de la red y cada uno de sus componentes

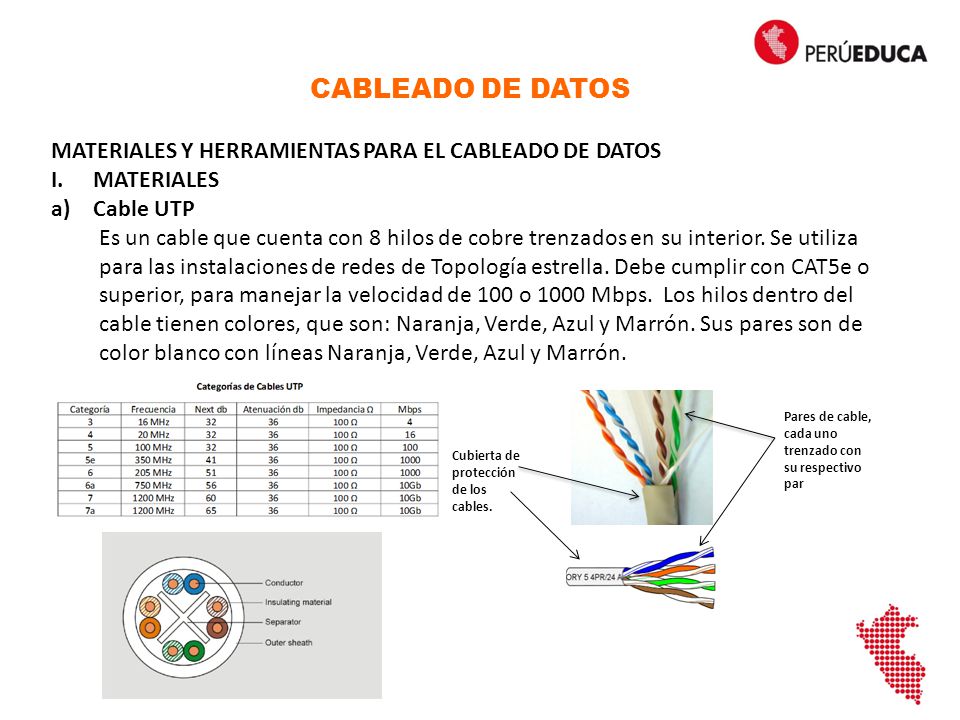

11 CABLEADO DE DATOS MATERIALES Y HERRAMIENTAS PARA EL CABLEADO DE DATOS
Cable UTP Es un cable que cuenta con 8 hilos de cobre trenzados en su interior. Se utiliza para las instalaciones de redes de Topología estrella. Debe cumplir con CAT5e o superior, para manejar la velocidad de 100 o 1000 Mbps. Los hilos dentro del cable tienen colores, que son: Naranja, Verde, Azul y Marrón. Sus pares son de color blanco con líneas Naranja, Verde, Azul y Marrón. Pares de cable, cada uno trenzado con su respectivo par Cubierta de protección de los cables.

12 MATERIALES DEL CABLEADO DE DATOS
Patch Cord Jack RJ45 Patch Panel switch Face Plate : puertos PC Rack UTP Cat 6

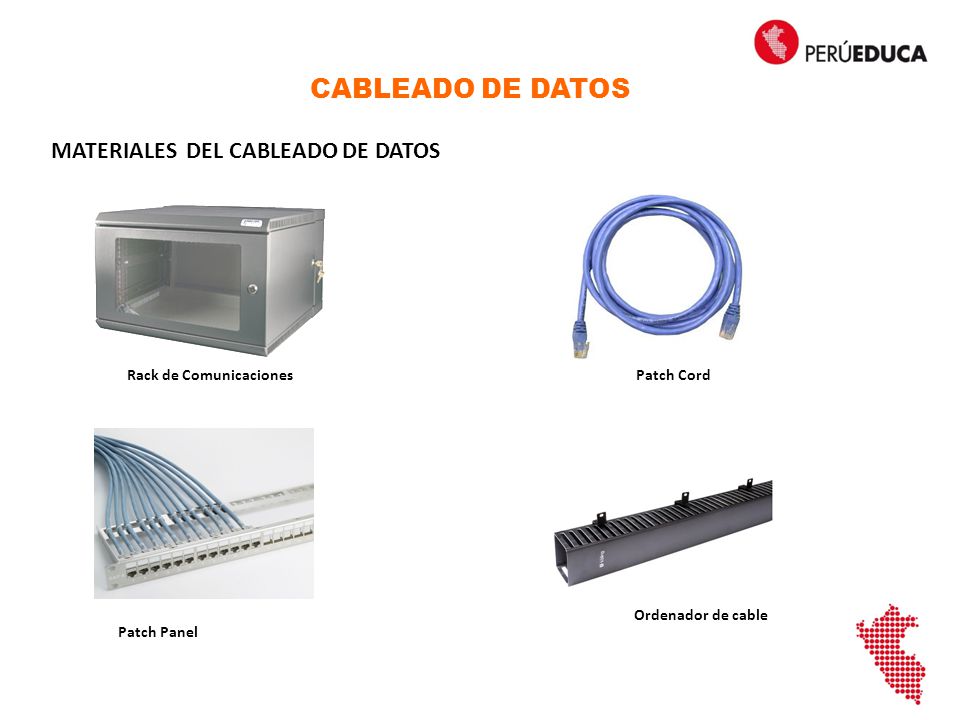

13 CABLEADO DE DATOS MATERIALES DEL CABLEADO DE DATOS
Rack de Comunicaciones Patch Cord Ordenador de cable Patch Panel

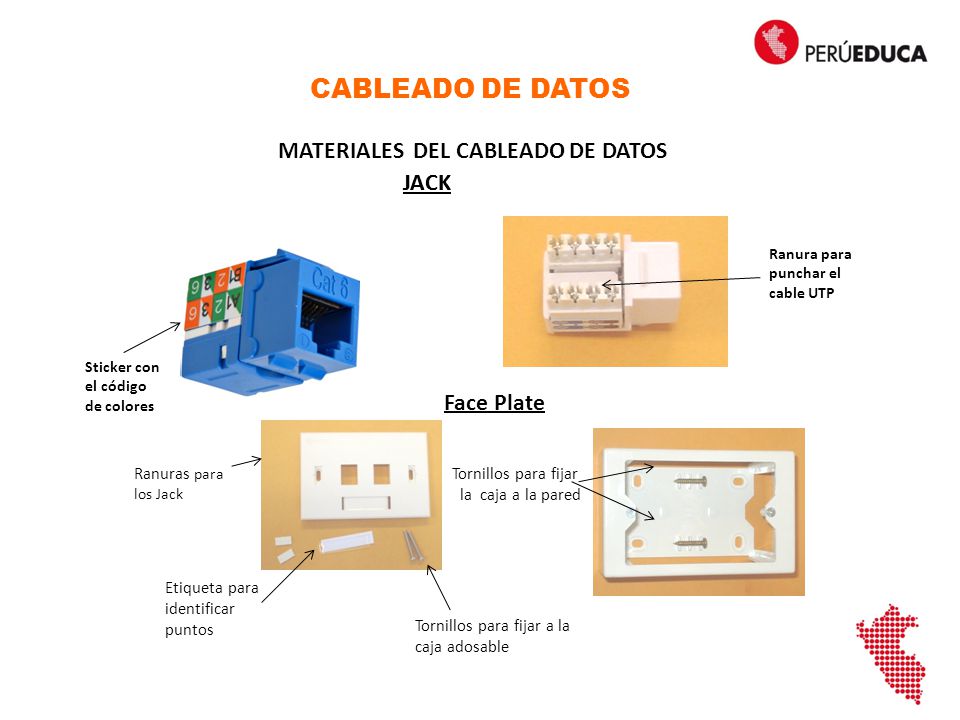

14 MATERIALES DEL CABLEADO DE DATOS
Ranura para punchar el cable UTP Sticker con el código de colores Ranuras para los Jack Tornillos para fijar la caja a la pared Etiqueta para identificar puntos Tornillos para fijar a la caja adosable Face Plate JACK JACK

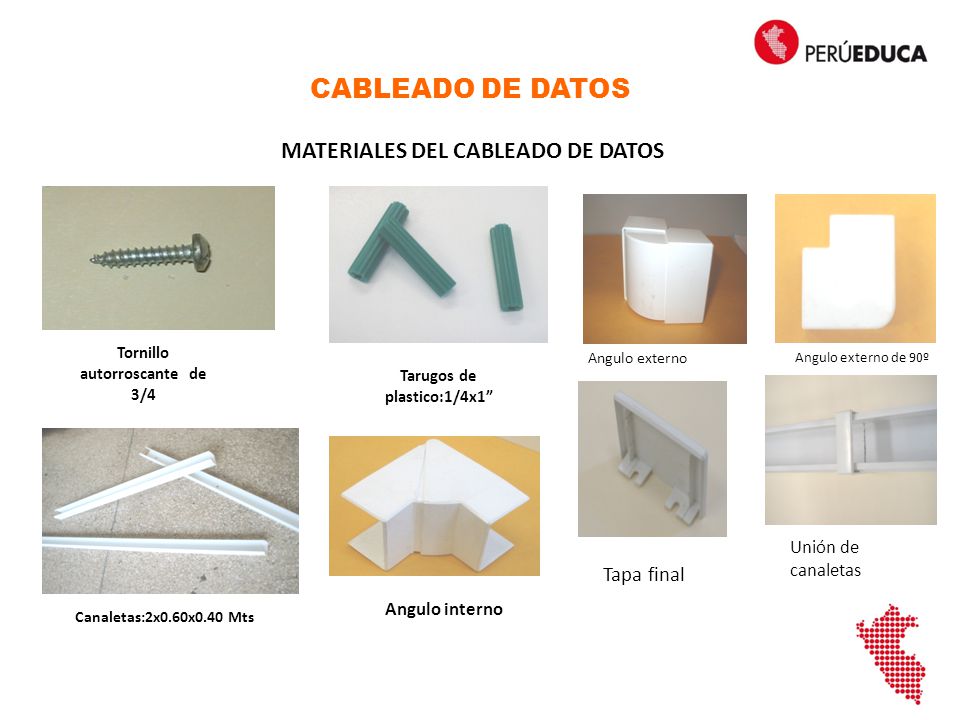

15 CABLEADO DE DATOS MATERIALES DEL CABLEADO DE DATOS Tapa final
Angulo externo Angulo externo de 90º Tapa final Unión de canaletas Tornillo autorroscante de 3/4 Tarugos de plastico:1/4x1” Canaletas:2x0.60x0.40 Mts Angulo interno

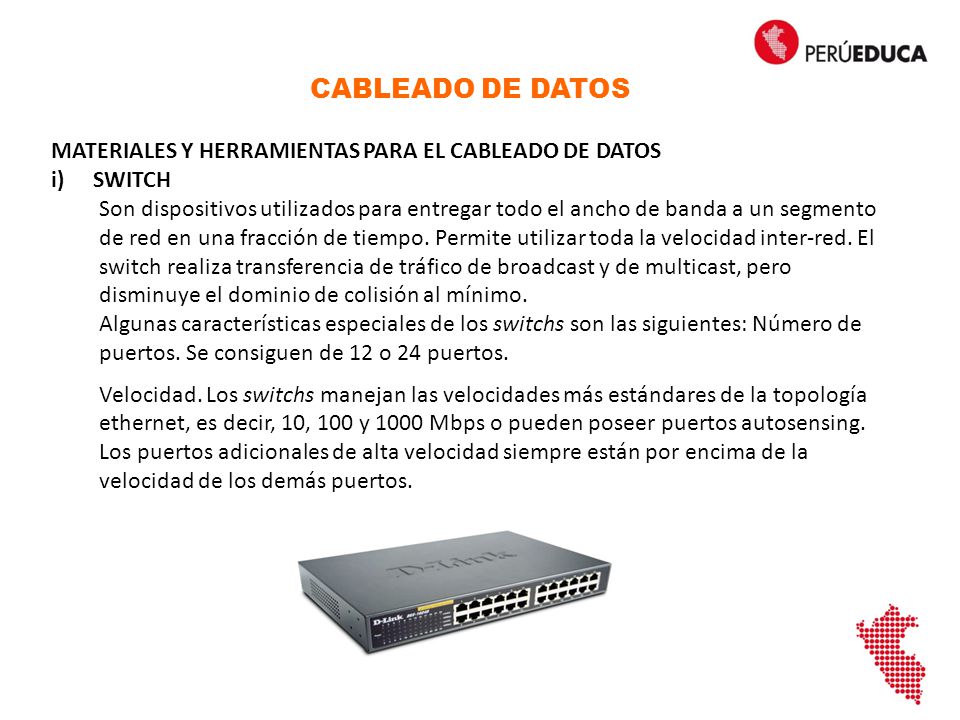

16 CABLEADO DE DATOS MATERIALES Y HERRAMIENTAS PARA EL CABLEADO DE DATOS
SWITCH Son dispositivos utilizados para entregar todo el ancho de banda a un segmento de red en una fracción de tiempo. Permite utilizar toda la velocidad inter-red. El switch realiza transferencia de tráfico de broadcast y de multicast, pero disminuye el dominio de colisión al mínimo.  Algunas características especiales de los switchs son las siguientes: Número de puertos. Se consiguen de 12 o 24 puertos. Velocidad. Los switchs manejan las velocidades más estándares de la topología ethernet, es decir, 10, 100 y 1000 Mbps o pueden poseer puertos autosensing. Los puertos adicionales de alta velocidad siempre están por encima de la velocidad de los demás puertos.

17 CABLEADO DE DATOS HERRAMIENTAS PARA EL CABLEADO DE DATOS HERRAMIENTAS
Ponchadora (Impact Tool): Crimping-Tool:( Crimper) Testeador de red Dispositivo electrónico capaz de detectar cortocircuitos, cables sin conectar, cruces de cables.

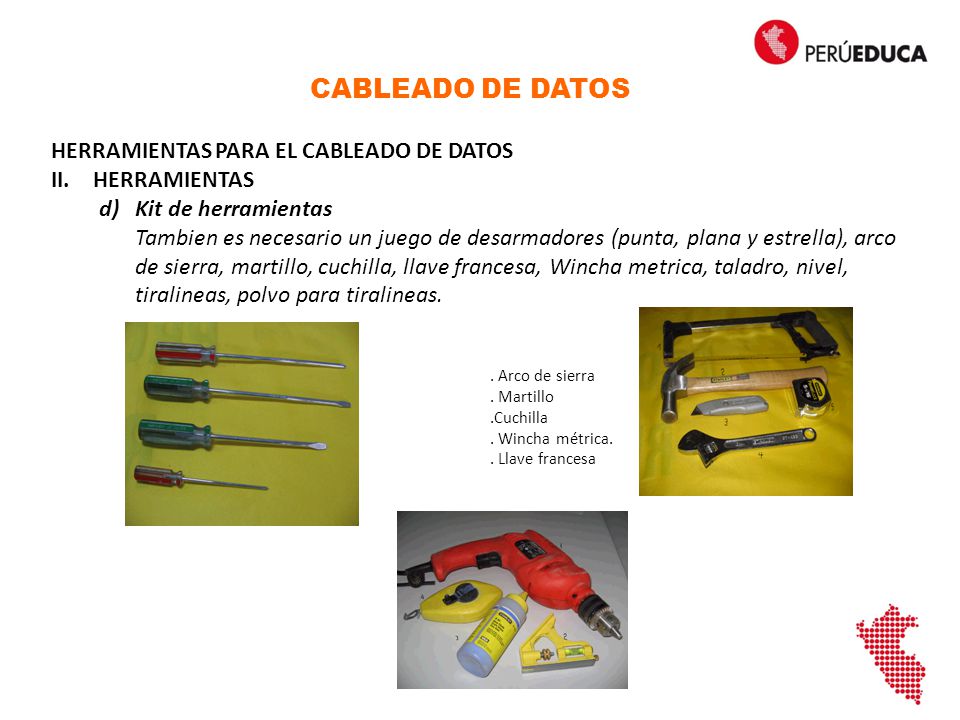

18 CABLEADO DE DATOS HERRAMIENTAS PARA EL CABLEADO DE DATOS HERRAMIENTAS
Kit de herramientas Tambien es necesario un juego de desarmadores (punta, plana y estrella), arco de sierra, martillo, cuchilla, llave francesa, Wincha metrica, taladro, nivel, tiralineas, polvo para tiralineas. . Arco de sierra . Martillo .Cuchilla . Wincha métrica. . Llave francesa

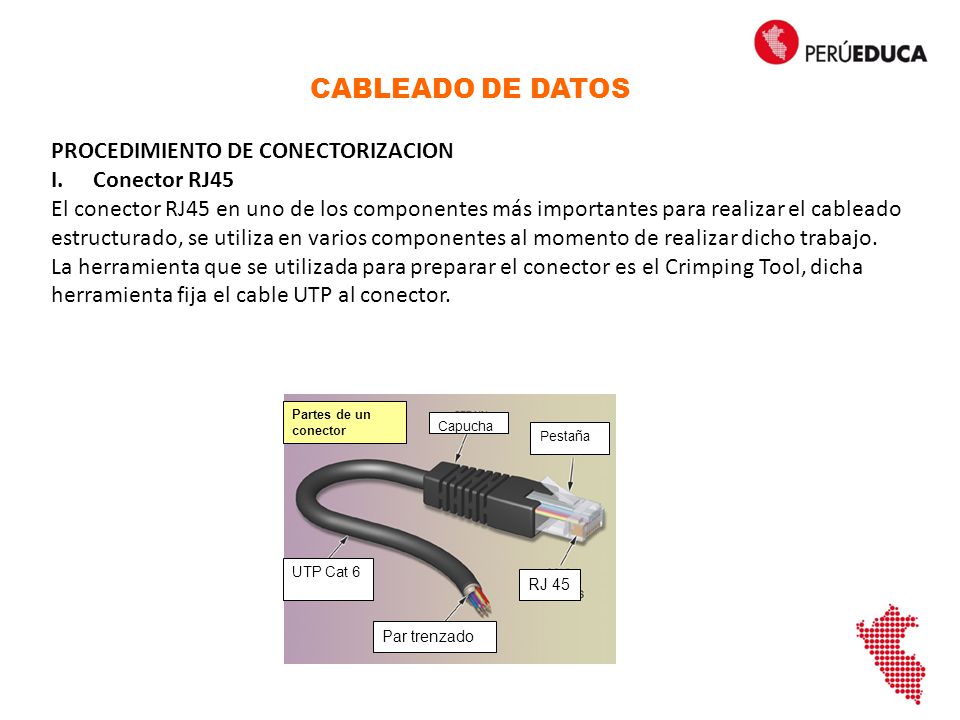

19 CABLEADO DE DATOS PROCEDIMIENTO DE CONECTORIZACION Conector RJ45
El conector RJ45 en uno de los componentes más importantes para realizar el cableado estructurado, se utiliza en varios componentes al momento de realizar dicho trabajo. La herramienta que se utilizada para preparar el conector es el Crimping Tool, dicha herramienta fija el cable UTP al conector. Capucha Pestaña UTP Cat 6 Par trenzado RJ 45 Partes de un conector

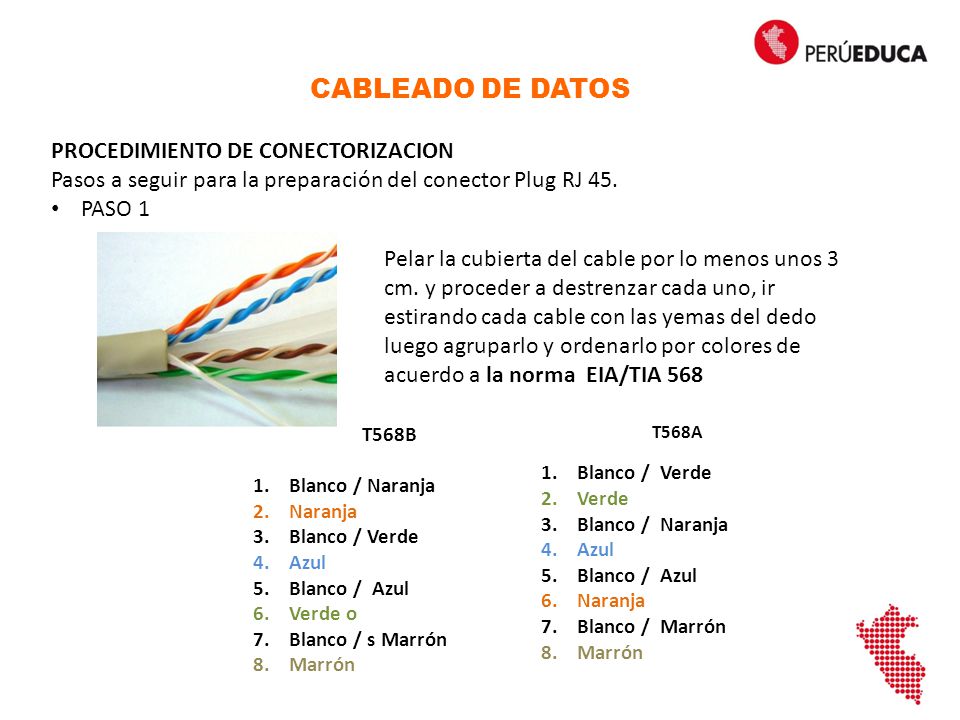

20 CABLEADO DE DATOS PROCEDIMIENTO DE CONECTORIZACION
Pasos a seguir para la preparación del conector Plug RJ 45. PASO 1 Pelar la cubierta del cable por lo menos unos 3 cm. y proceder a destrenzar cada uno, ir estirando cada cable con las yemas del dedo luego agruparlo y ordenarlo por colores de acuerdo a la norma EIA/TIA 568 T568B Blanco / Naranja Naranja Blanco / Verde Azul Blanco / Azul Verde o Blanco / s Marrón Marrón T568A Blanco / Verde Verde Blanco / Naranja Blanco / Marrón

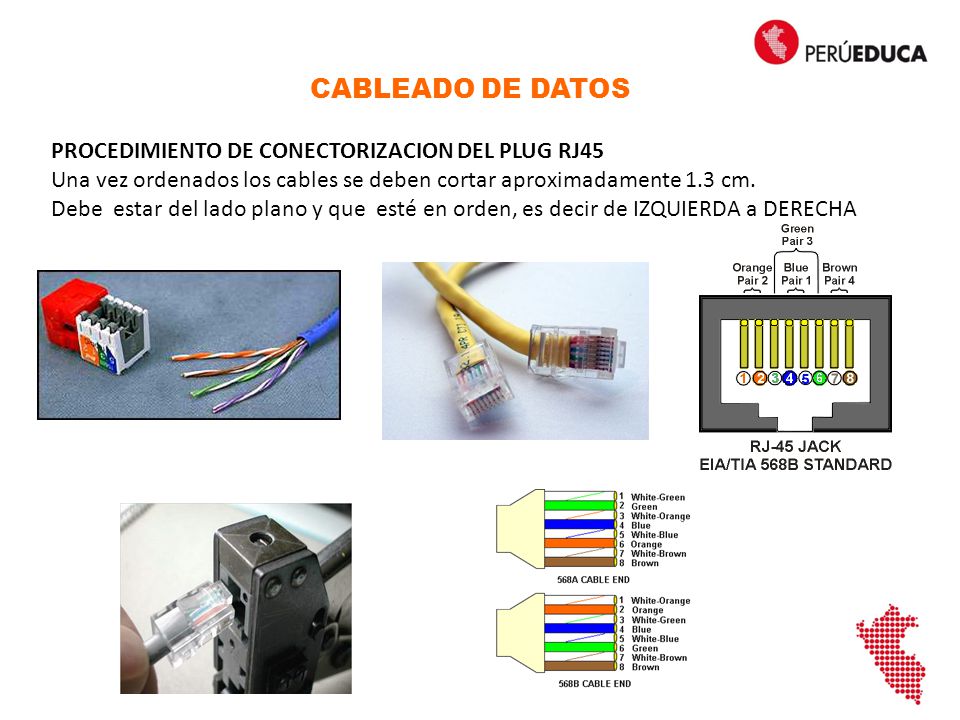

21 CABLEADO DE DATOS PROCEDIMIENTO DE CONECTORIZACION DEL PLUG RJ45
Una vez ordenados los cables se deben cortar aproximadamente 1.3 cm. Debe estar del lado plano y que esté en orden, es decir de IZQUIERDA a DERECHA

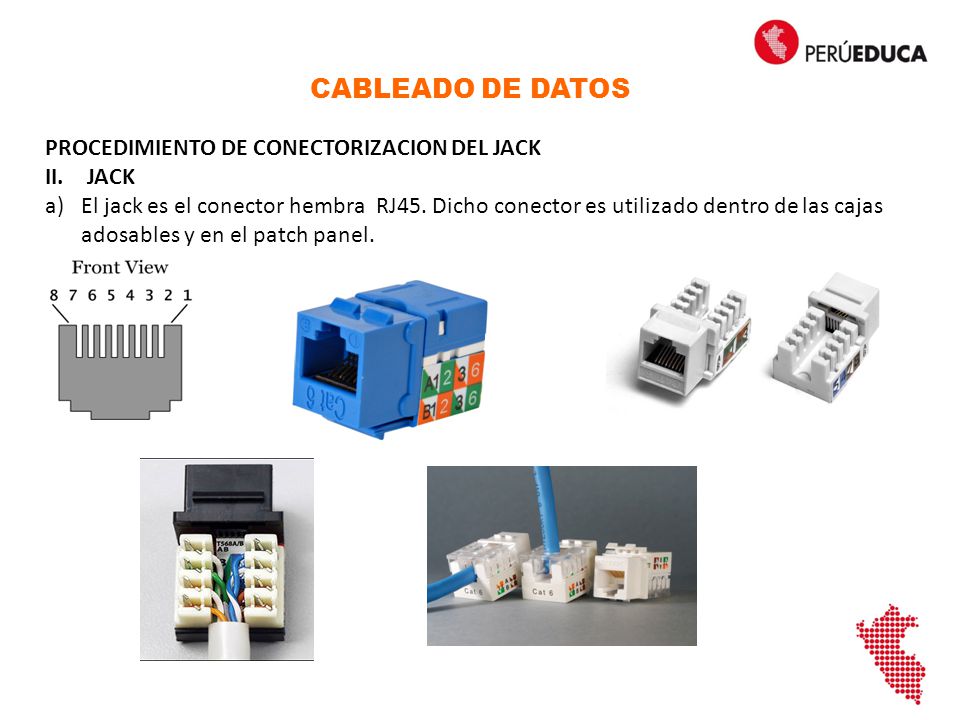

22 CABLEADO DE DATOS PROCEDIMIENTO DE CONECTORIZACION DEL JACK JACK
El jack es el conector hembra RJ45. Dicho conector es utilizado dentro de las cajas adosables y en el patch panel.

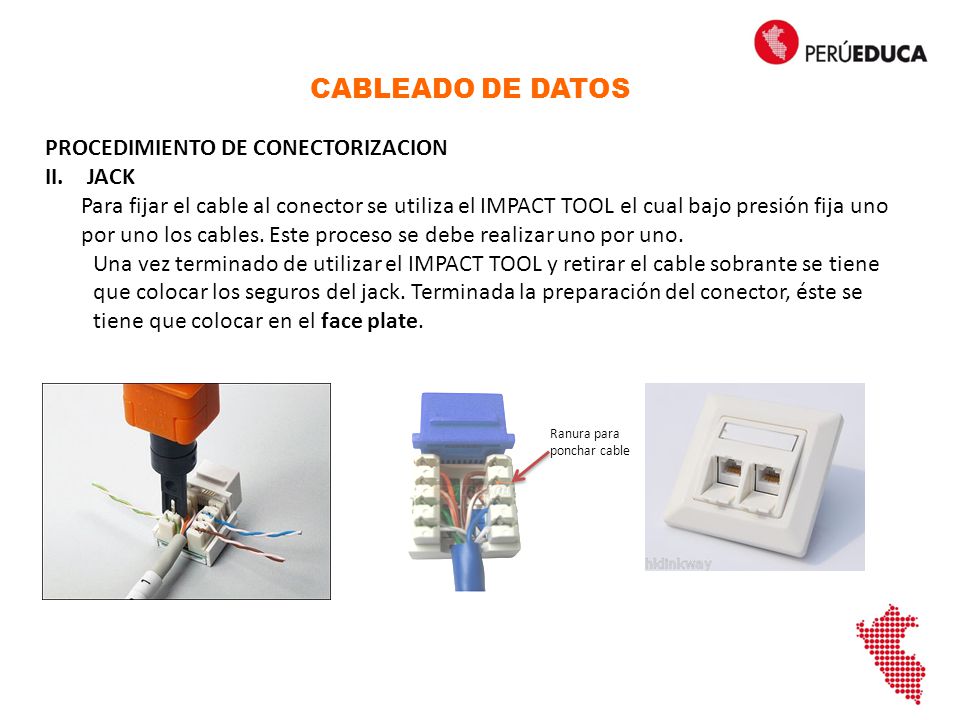

23 CABLEADO DE DATOS PROCEDIMIENTO DE CONECTORIZACION JACK
Para fijar el cable al conector se utiliza el IMPACT TOOL el cual bajo presión fija uno por uno los cables. Este proceso se debe realizar uno por uno.   Una vez terminado de utilizar el IMPACT TOOL y retirar el cable sobrante se tiene que colocar los seguros del jack. Terminada la preparación del conector, éste se tiene que colocar en el face plate. Ranura para ponchar cable

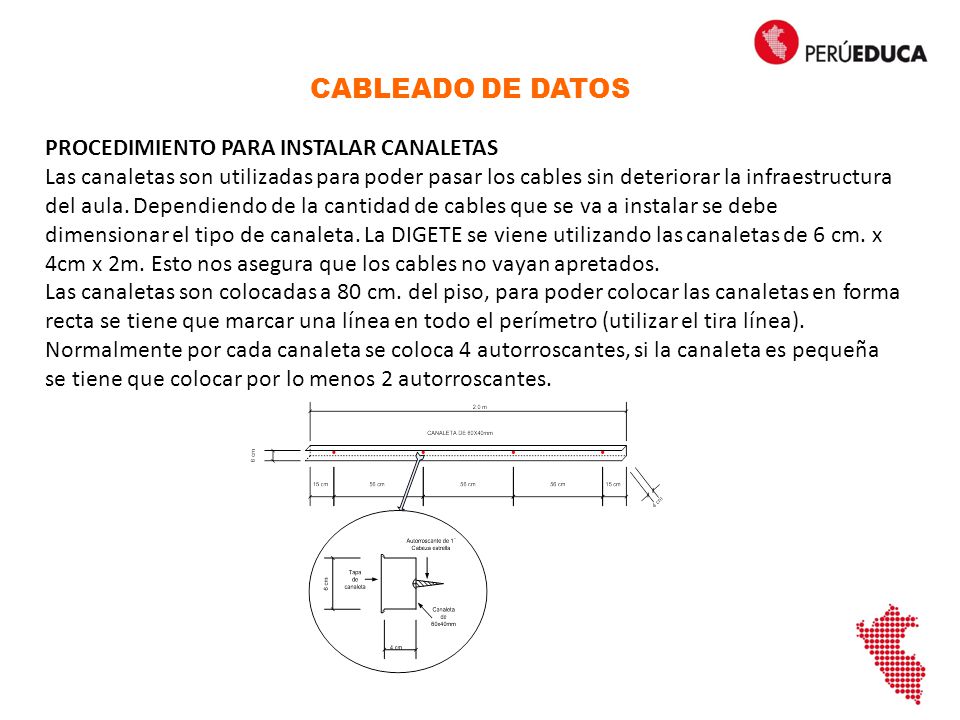

24 CABLEADO DE DATOS PROCEDIMIENTO PARA INSTALAR CANALETAS
Las canaletas son utilizadas para poder pasar los cables sin deteriorar la infraestructura del aula. Dependiendo de la cantidad de cables que se va a instalar se debe dimensionar el tipo de canaleta. La DIGETE se viene utilizando las canaletas de 6 cm. x 4cm x 2m. Esto nos asegura que los cables no vayan apretados. Las canaletas son colocadas a 80 cm. del piso, para poder colocar las canaletas en forma recta se tiene que marcar una línea en todo el perímetro (utilizar el tira línea). Normalmente por cada canaleta se coloca 4 autorroscantes, si la canaleta es pequeña se tiene que colocar por lo menos 2 autorroscantes.

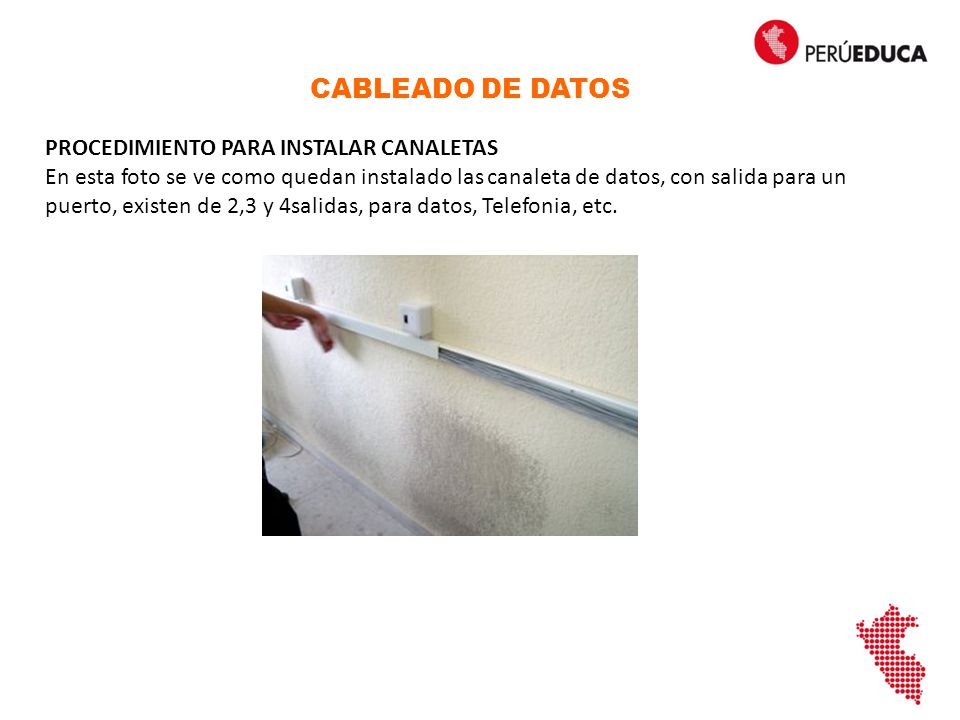

25 CABLEADO DE DATOS PROCEDIMIENTO PARA INSTALAR CANALETAS
En esta foto se ve como quedan instalado las canaleta de datos, con salida para un puerto, existen de 2,3 y 4salidas, para datos, Telefonia, etc.

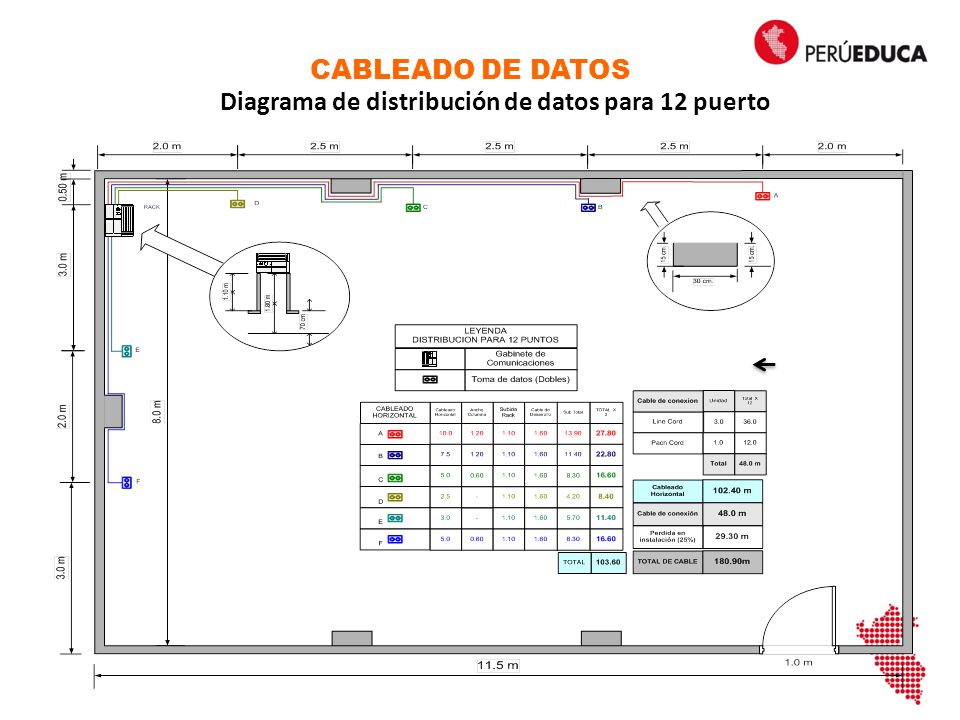

26 Diagrama de distribución de datos para 12 puerto
CABLEADO DE DATOS Diagrama de distribución de datos para 12 puerto

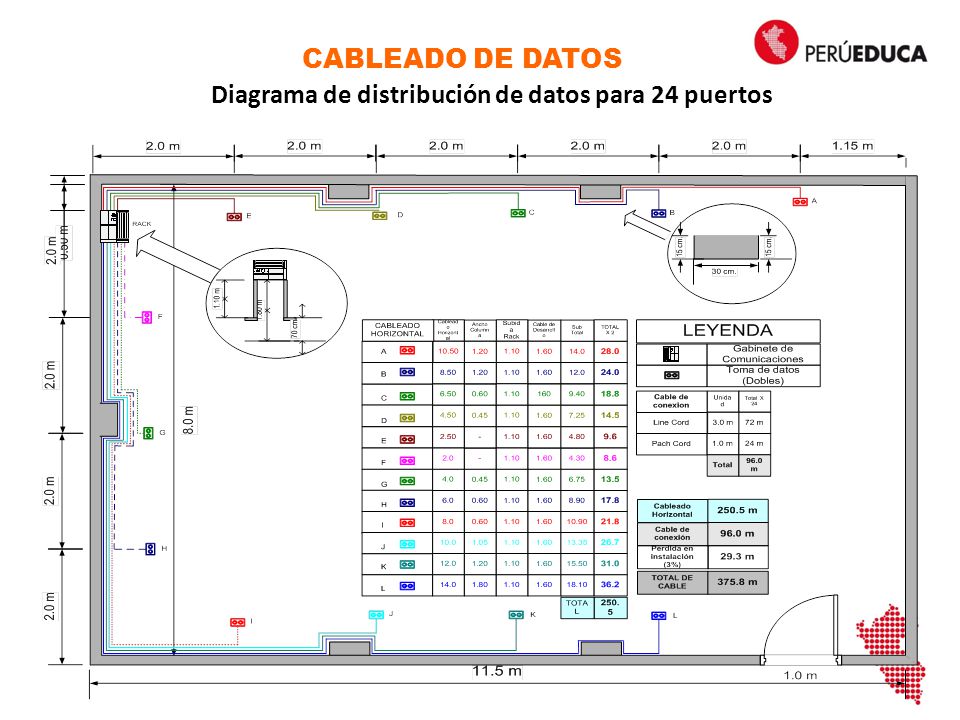

27 Diagrama de distribución de datos para 24 puertos
CABLEADO DE DATOS Diagrama de distribución de datos para 24 puertos

28 CABLEADO DE DATOS INSTALACION DEL FACE PLATE

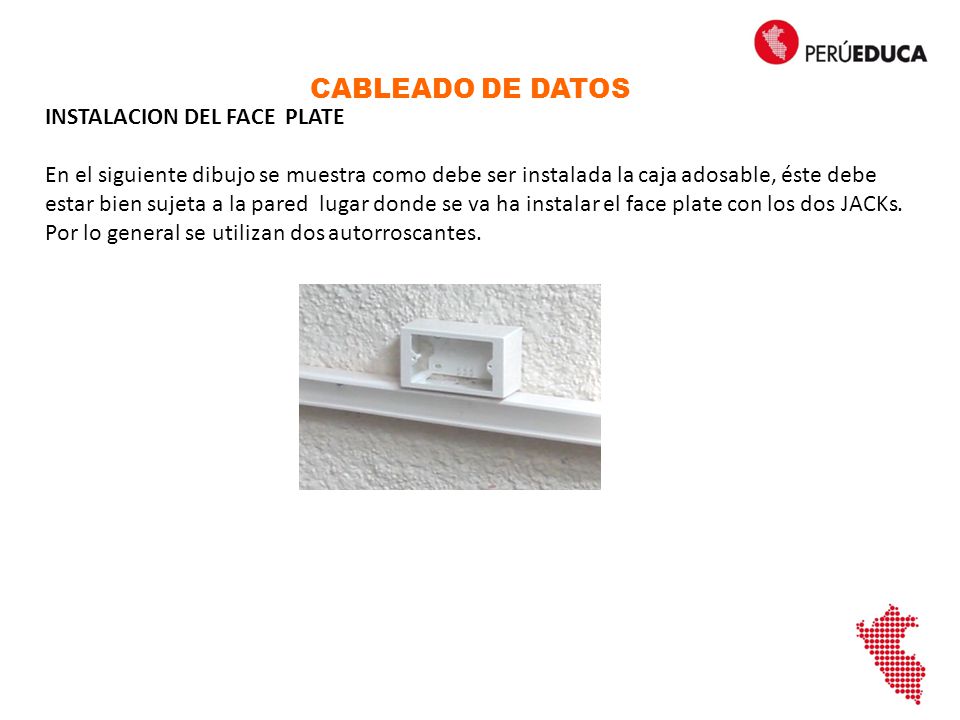

En el siguiente dibujo se muestra como debe ser instalada la caja adosable, éste debe estar bien sujeta a la pared lugar donde se va ha instalar el face plate con los dos JACKs. Por lo general se utilizan dos autorroscantes.

29 CABLEADO DE DATOS INSTALACION DEL FACE PLATE

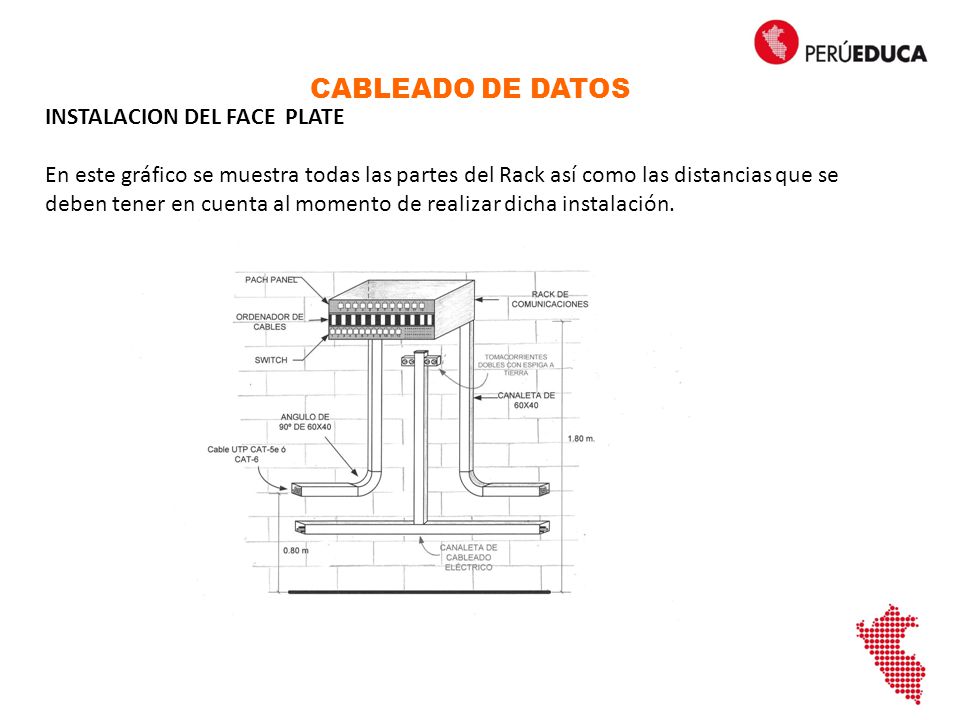

En este gráfico se muestra todas las partes del Rack así como las distancias que se deben tener en cuenta al momento de realizar dicha instalación.

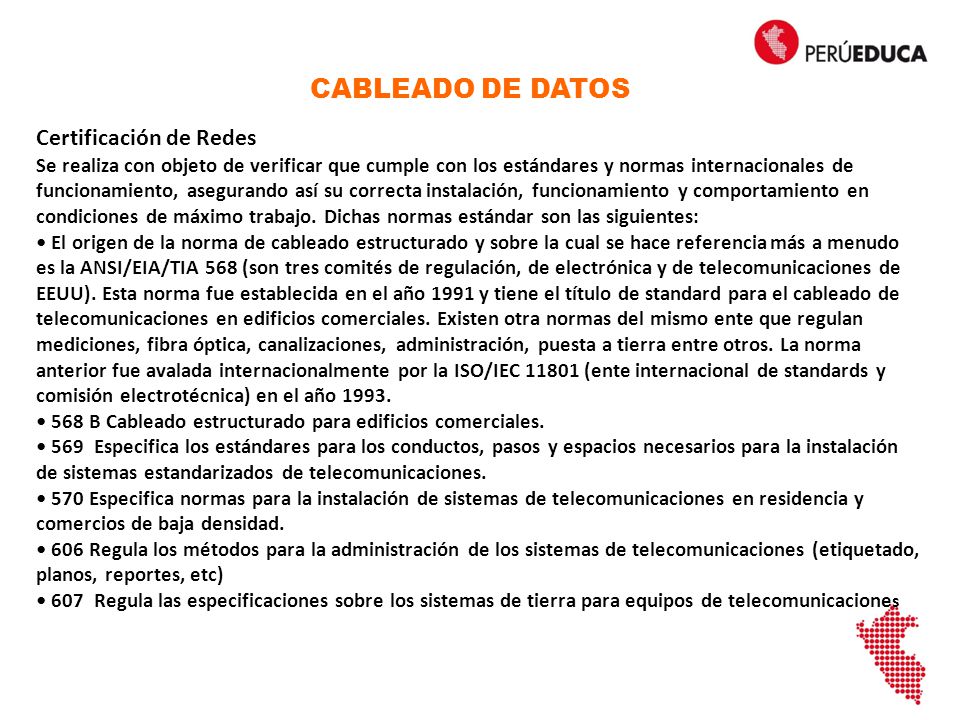

30 CABLEADO DE DATOS Certificación de Redes Se realiza con objeto de verificar que cumple con los estándares y normas internacionales de funcionamiento, asegurando así su correcta instalación, funcionamiento y comportamiento en condiciones de máximo trabajo. Dichas normas estándar son las siguientes: • El origen de la norma de cableado estructurado y sobre la cual se hace referencia más a menudo es la ANSI/EIA/TIA 568 (son tres comités de regulación, de electrónica y de telecomunicaciones de EEUU). Esta norma fue establecida en el año 1991 y tiene el título de standard para el cableado de telecomunicaciones en edificios comerciales. Existen otra normas del mismo ente que regulan mediciones, fibra óptica, canalizaciones, administración, puesta a tierra entre otros. La norma anterior fue avalada internacionalmente por la ISO/IEC (ente internacional de standards y comisión electrotécnica) en el año 1993. • 568 B Cableado estructurado para edificios comerciales. • 569 Especifica los estándares para los conductos, pasos y espacios necesarios para la instalación de sistemas estandarizados de telecomunicaciones. • 570 Especifica normas para la instalación de sistemas de telecomunicaciones en residencia y comercios de baja densidad. • 606 Regula los métodos para la administración de los sistemas de telecomunicaciones (etiquetado, planos, reportes, etc) • 607 Regula las especificaciones sobre los sistemas de tierra para equipos de telecomunicaciones

31 CABLEADO DE DATOS

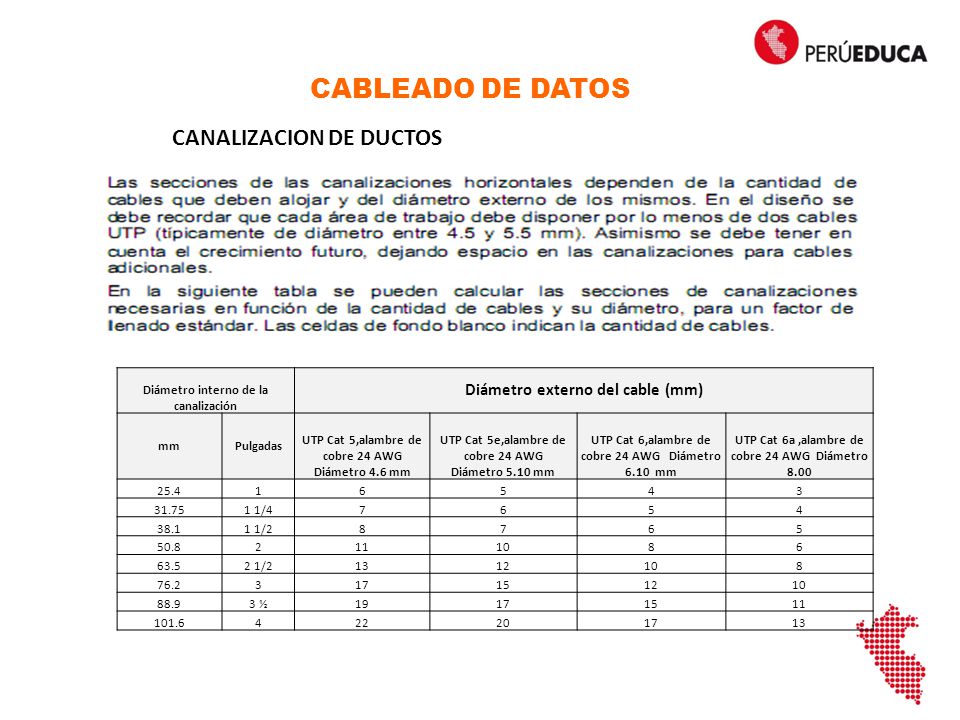

32 CABLEADO DE DATOS CANALIZACION DE DUCTOS
CANALIZACION DE DUCTOS Diámetro interno de la canalización Diámetro externo del cable (mm) mm Pulgadas UTP Cat 5,alambre de cobre 24 AWG Diámetro 4.6 mm UTP Cat 5e,alambre de cobre 24 AWG Diámetro 5.10 mm UTP Cat 6,alambre de cobre 24 AWG Diámetro mm UTP Cat 6a ,alambre de cobre 24 AWG Diámetro 8.00 25.4 1 6 5 4 3 31.75 1 1/4 7 38.1 1 1/2 8 50.8 2 11 10 63.5 2 1/2 13 12 76.2 17 15 88.9 3 ½ 19 101.6 22 20

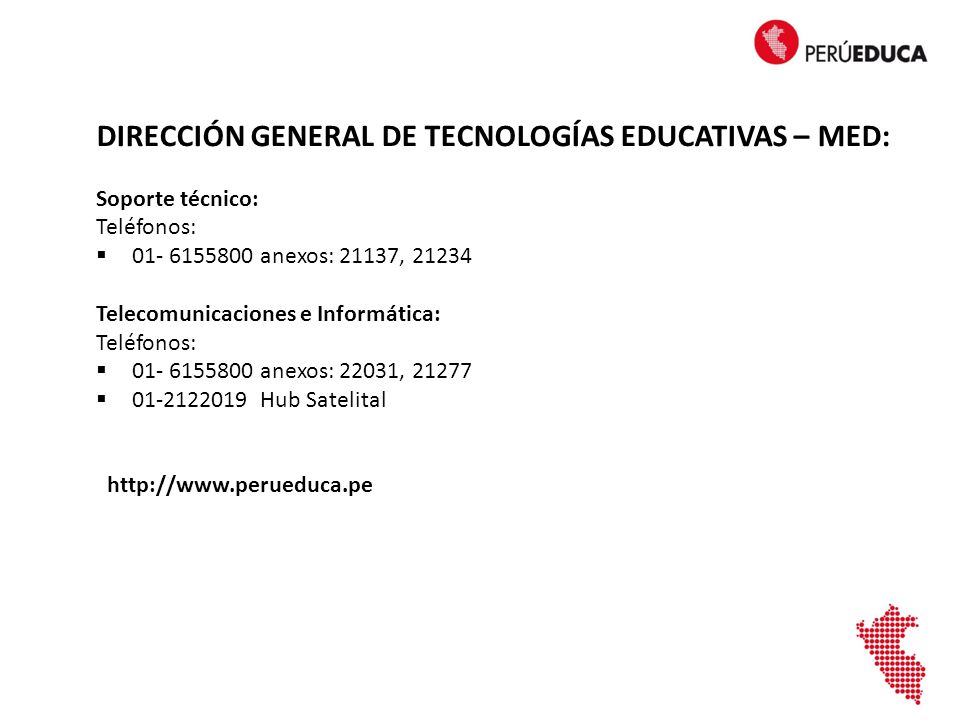

33 DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED:
