1
SR: Clasificación SR_3 Prof. José Juan Aliaga Maraver
Expresión gráfica
2

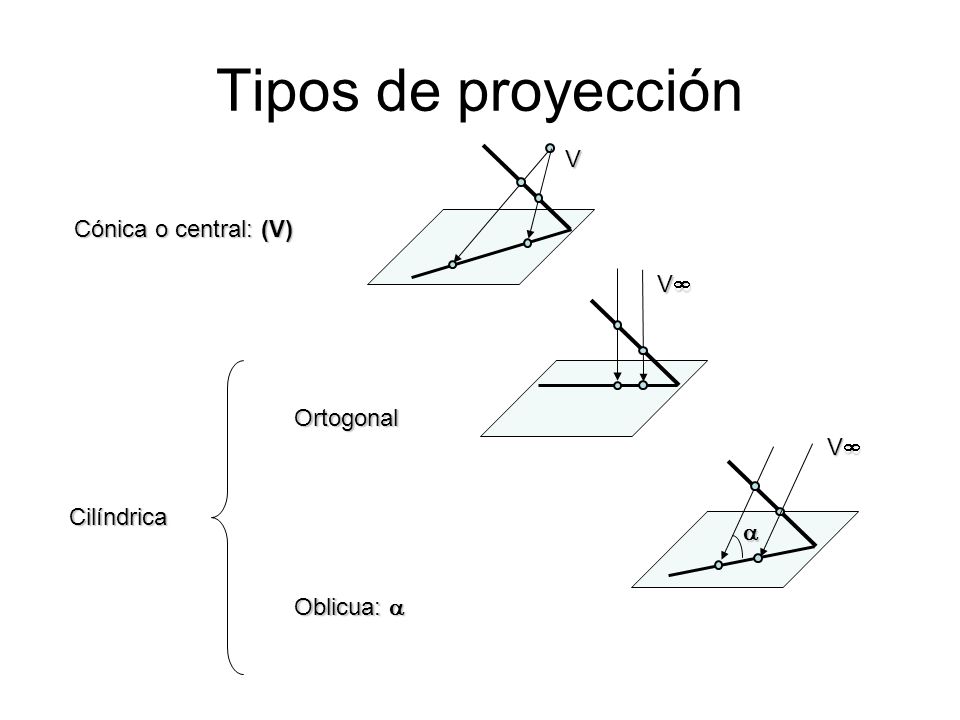

Tipos de proyección V Cónica o central: (V) V Ortogonal V Cilíndrica
Oblicua:
3
Cónica o central V Perspectiva cónica (V) (A) V’’ R A’’ V0 A A0
Centro de proyección (V), situado a distancia R del plano de proyección. El centro se define con su proyección ortogonal V’’ centro, a su vez, de un círculo de radio R La proyección cónica A de un punto (A) se complementa con otra proyección A’’, cilíndrica ortogonal, sobre el mismo plano de proyección
4
Cónica o central I V Perspectiva cónica: Recta (V) r V’’ V’’ r’’ r’’ r
I=I’’ La proyección de una recta queda determinada por dos puntos singulares: L: Punto Límite I: Intersección de la recta con el plano de proyección
5
Cilíndrica ortogonal V Sistema diédrico (A) A’’ (A’) A’ Z Y X A’’’
(H) V (P) Proyección cilíndrica ortogonal sobre planos de un triedro trirectangulo, que se abaten o proyectan sobre uno de ellos
6
Cilíndrica ortogonal V Sistema Axonométrico Z X Y (A’’) (A) A’’ A
7
Cilíndrica ortogonal V Sistema de Planos Acotados (B) (z+3e)
h(z) A(z) B(z+4e) z+e z z+2e Proyección cilíndrica ortogonal sobre plano horizontal (xy), completada con información numérica (z) h(z)
8
Cilíndrica oblícua V Perspectiva caballera Z X Y (A) A’’ (Y) X Z A
