PROPIEDADES ONDULATORIAS

Presentación del tema: "PROPIEDADES ONDULATORIAS"— Transcripción de la presentación:

1 PROPIEDADES ONDULATORIAS
A.-DIFRACCIÓN B.-INTERFERENCIAS C.-ONDAS ESTACIONARIAS D.-REFLEXIÓN Y REFRACCIÓN E.-POLARIZACIÓN

2 PRINCIPIO DE HUYGENS(1690)
.Cuando a un punto del medio llega una perturbación, éste se transforma en un nuevo foco de emisión o foco secundario. .Cada foco secundario emite ondas esféricas que se extienden en todas direcciones con la misma velocidad, frecuencia y longitud de onda. .La unión de todos los focos de emisión constituye un FRENTE DE ONDA. .La separación entre dos frentes de onda consecutivos será igual a una longitud de onda.

3 A.- Difracción Es el fenómeno por el cual una onda en lugar de seguir en la dirección del movimiento, se dispersa en el espacio, alrededor de una abertura o de un obstáculo. Es la verificación del Principio de Huygens.

4  << tamaño abertura
El fenómeno de la difracción depende de la relación entre la longitud de onda y el tamaño del obstáculo o abertura. Si la longitud de onda es pequeña en relación con la abertura entonces la difracción es pequeña. En cambio si la longitud de onda tiene las dimensiones de la abertura, los efectos de la difracción son grandes.  << tamaño abertura  > tamaño abertura

5 B.- Interferencias Dos ondas pueden llegar a combinar sus efectos en un punto P de dos modos: reforzándose o anulándose. En ambos casos las ondas INTERFIEREN: en el primero de manera constructiva y en el segundo de manera destructiva. Las ondas se originan en focos diferentes (S1 y S2) que pueden estar situados: Coincidentes en el mismo origen. En dos puntos distintos recorriendo distancias distintas x1 y x2 antes de coincidir en el punto P. y y x1 P P S2 P S1 S2 S1 S2 S1 x x2 x x x2 x1 a b b

6 1.-INTERFERENCIA DE ONDAS CUYOS FOCOS COINCIDEN EN EL ORIGEN
Las ondas tienen: la misma amplitud (A) el mismo número de onda (k) la misma frecuencia angular (w) diferencia fase entre ambas (d) se propagan en la misma dirección y sentido. y P S1 S2 x x

7 INTERFERENCIA DE ONDAS CUYOS FOCOS COINCIDEN EN EL ORIGEN
ECUACIÓN RESULTANTE

8

9

10 P

11

12

13

14 2.-INTERFERENCIA DE ONDAS CUANDO RECORREN DISTANCIAS DIFERENTES
Las ondas tienen: la misma amplitud (A) el mismo número de onda (k) la misma frecuencia angular (w) están en fase d = 0 se propagan en la misma dirección o en direcciones que se cruzan. P

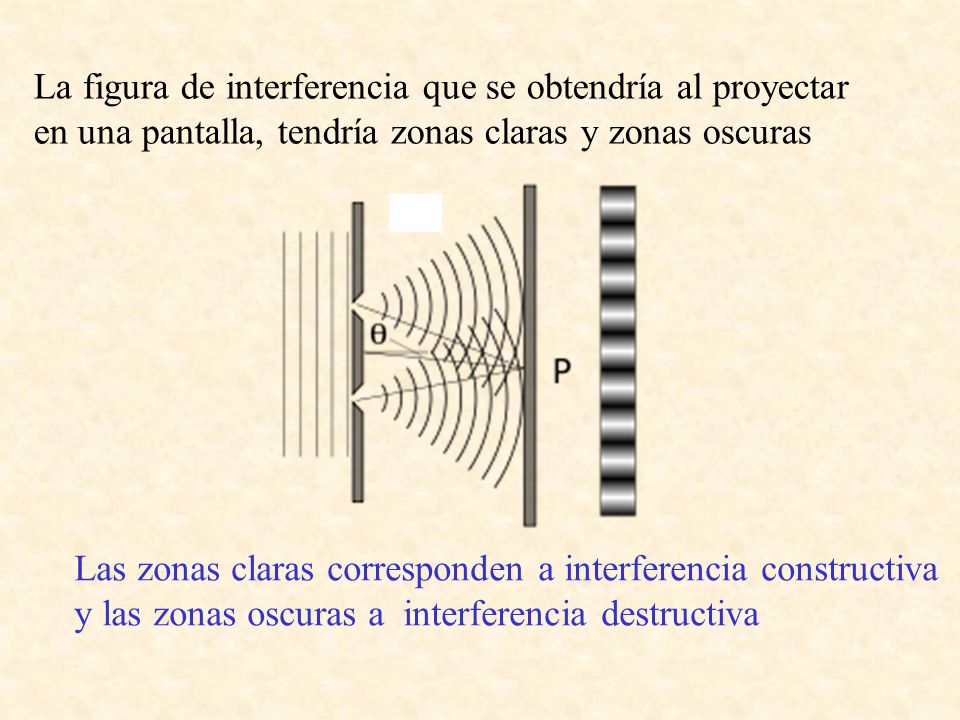

15 La figura de interferencia que se obtendría al proyectar en una pantalla, tendría zonas claras y zonas oscuras Las zonas claras corresponden a interferencia constructiva y las zonas oscuras a interferencia destructiva

16 Interferencia constructiva : Las ondas llegan a P en FASE. d = 2Np rad
La amplitud resultante en P será 2A X1 X2

17 Interferencia destructiva: Las ondas llegan a P en OPOSICIÓN DE FASE.
d = (2N-1)p rad La amplitud resultante en P será nula X1 X2

18 EJERCICIOS.- 1.-Dos fuentes sonoras que están separadas por una pequeña distancia emiten ondas armónicas transversales de igual amplitud, en fase y de frecuencia 1 kHz. Estas ondas se transmiten en el medio a una velocidad constante de 340 m/s: Calcula el número de onda, la longitud de onda y el periodo de la onda resultante de la interferencia entre ellas.(Sol: 18.48m-1; 0.34 m; 0.001s) Calcula la diferencia de fase en un punto situado a 1024 m de una fuente y a 990 m de la otra.(Sol: 200p rad). 2.- Dos fuentes de ondas armónicas transversales están situadas en las posiciones x=0m y x=2m. Las dos fuentes generan ondas que se propagan a una velocidad de 8 m/s a lo largo del eje OX con amplitud de 1 cm y frecuencia 0.5 Hz. La fuente situada en x=2m emite con una diferencia de fase de +p/4 rad con respecto a la situada en x=0m. a) Escribe la ecuación de ondas resultante de la acción de estas dos fuentes. Sol:0.02cos(p/8)sen[(p/8)x-pt+p/8] b) Suponiendo que sólo se tiene la fuente situada en x=0m, calcula la posición de al menos un punto en el que el desplazamiento transversal sea y=0m en el instante t=2s.(Sol: 16 m). 3.- Dos ondas armónicas salen del mismo origen y viajan en la misma dirección con la misma frecuencia 50 Hz, la misma amplitud 2 cm, se propagan a 100 cm /s, pero están desfasadas 0.5 p radianes. Si ambas ondas llegan a los 10 s de iniciado el movimiento a un punto situado a 5 cm de los respectivos focos de onda. Determinar: a) la amplitud resultante en dicho punto. (Sol: m) b) la elongación resultante en dicho punto para el instante 10s.(Sol: 0.02 m) 4.-Obtén la ecuación de la onda resultante de la interferencia de las ondas: y1=0.3 sen(0.05x1-200t) e y2=0.3 sen(0.05x2-200t) en el S.I. a) Halla la amplitud resultante en un punto que dista 10 m y 12.5 m respectivamente de los centros emisores de las ondas anteriores. (Sol: 0.6 m). b) Determina la diferencia de fase (d) entre ambas ondas.(Sol: rad)

19 C.-Ondas estacionarias
Una onda estacionaria se forma por la interferencia de dos ondas armónicas de igual amplitud, número de onda y frecuencia angular que avanzan en la misma dirección pero en sentido opuesto a través de un medio.

20 La amplitud varía de punto a punto y está dada por: Ar = 2A sen kx
1) La amplitud es cero para kx = N o bien como k =2 /  x = N/2 Estos puntos se denominan NODOS. 2) La amplitud es máxima para kx =(2N-1)/2 o bien como k =2 /  x =(2N-1)/4 Estos puntos se denominan VIENTRES. Se producirán ondas estacionarias cuando la separación L entre los dos focos cumpla la condición: S1 S2

21

22

23

24

25

26

27 Posibles longitudes de onda para ondas estacionarias
1r armónico o fundamental, N = 1 2º armónico, N = 2 3r armónico, N = 3 4º armónico, N = 4 N = armónicos

28 EJERCICIOS.- 5.- Una onda transversal se propaga por una cuerda según la ecuación y = 0.2 sen(0.1x-200t) (m-s). Calcular: a) La ecuación de onda estacionaria, resultante de la interferencia de la onda anterior y otra igual que se propaga en sentido contrario. (Sol: yt =0.4sen(0.1x)cos(200t) (m-s) b) La distancia entre dos nodos consecutivos. (Sol: 10p m) c) La distancia entre nodo y vientre (Sol: 5p m) 6.- Una onda estacionaria se establece en una cuerda de 2 m fija por ambos extremos. Cuando la frecuencia es de 200 Hz, la cuerda presenta 4 vientres. ¿En qué armónico vibra la cuerda?. (Sol: cuarto armónico). ¿Cuál es la longitud de onda?. (Sol: 1 m) ¿Cuál es la frecuencia fundamental?. (Sol: 50 Hz). 7.- La función de una onda estacionaria en una cuerda fija por sus dos extremos es: y = 0.3 sen(0.2x)cos(500t) (cm-s) Determina su longitud de onda y su frecuencia. (Sol: cm; Hz). ¿Cuál es la velocidad de propagación de las ondas transversales en dicha cuerda?. (Sol: 25m/s). Si está vibrando en su cuarto armónico ¿cuál es la longitud de la cuerda?. (Sol: cm). 8.- Dos ondas armónicas que se propagan en sentidos opuestos producen una onda estacionaria de ecuación: y = 3sen(0.2x)cos(50t) (cm-s). Determina la longitud de onda, la frecuencia y la velocidad de las ondas componentes. (Sol:10pcm; 25/pHz; 250cm/s) ¿Cuál es la distancia entre dos nodos consecutivos?. (Sol: 15.7 cm)

29 D.-Reflexión Y Refracción
Veamos como se refleja y como se refracta una onda que se transmite a través de medios densos, yendo de uno a otro (aire - agua, agua – aire, etc…). Vamos a comprobar también como varían esta reflexión y refracción según el valor del ángulo de incidencia y según los medios materiales en los que se propaga.

30 2.- Los ángulos se miden con respecto a la dirección normal.
REFLEXIÓN: Cuando una onda que incide sobre una superficie rebota hacia el mismo medio, decimos que se refleja. LEYES 1.- El ángulo de la dirección incidente es igual al ángulo de la dirección reflejada. 2.- Los ángulos se miden con respecto a la dirección normal. 3.- La dirección incidente, la dirección reflejada y la normal están en el mismo plano.

31 i R l = cte n1sen i = n2sen r’’

32 2.-Se cumple la ley de Snell:
REFRACCIÓN Se dice que una onda se refracta (cambia de dirección) cuando pasa de un medio a otro en el que viaja con distinta velocidad. LEYES 1.-El dirección incidente (i), la dirección refractada (r) y la normal están en el mismo plano. 2.-Se cumple la ley de Snell:

33 l() si v() l() si v()
Dirección incidente l() si v() l() si v() i r Dirección refractada

34 INDICE DE REFRACCIÓN DE UN MEDIO TRANSPARENTE
(SÓLO PARA LA LUZ) Es el cociente entre la velocidad de la luz en el vacío "c" y la velocidad que tiene la luz en el medio transparente"v". El valor de "n" es siempre adimensional y mayor que la unidad y es una constante característica de cada medio.

35 n1 i n2 r

36 La luz se refracta porque se propaga con distinta velocidad en el nuevo medio.
Como la frecuencia de vibración no varía al pasar de un medio a otro, cambiará la longitud de onda de la luz como consecuencia del cambio de velocidad.

37 Para un observador situado en un medio menos denso, como el aire, un objeto situado en un medio más denso como el agua, parece estar más cerca de la superficie de separación de lo que está en realidad. Un ejemplo habitual es el de un objeto sumergido, observado desde encima del agua, como se muestra en la figura.                                                                                                                  n2 N r n1> n2 n1 i

38 ÁNGULO LÍMITE Cuando el rayo de luz pasa de un medio más lento a uno más rápido, se aleje de la normal y, puede llegar un momento en que a un determinado ángulo de incidencia le corresponde uno de refracción de 90º y entonces el rayo refractado saldrá "rasante" con la superficie de separación de ambos medios. Este ángulo de incidencia es el llamado ángulo límite (il) o ángulo crítico. Para ángulos de incidencia mayores a él, el ángulo de refracción será mayor de 90º y el rayo no será refractado, puesto que no pasa de un medio a otro, y se produce una reflexión total.

39 n1 sen il = n2sen 90º sen il = n2/n1
r = 90º n2 n1 n1 sen il = n2sen 90º sen il = n2/n1

40 REFLEXIÓN TOTAL n1 > n2

41 LA FIBRA ÓPTICA La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos. Un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, según se demuestra con la Ley de Snell.

42 EJERCICIOS.- 9.- Un haz fino de luz amarilla de sodio de longitud de onda 589 nm pasa de propagarse en el aire (n= ) a hacerlo en un cristal de cuarzo. Cuando el ángulo de incidencia es de 30º, se observa que el de refracción es de 18.9º. Determina: El índice de refracción del cristal de cuarzo para esa luz.(Sol: 1.544) La velocidad a la que se propaga dicha luz en el cuarzo. (Sol: m/s) La longitud de onda de la luz amarilla en el cuarzo. (Sol: nm). 10.- Teniendo en cuenta el fenómeno de la refracción, responde razonadamente: ¿Sufre desviaciones la luz al pasar de un medio a otro si ambos tienen distinto índice de refracción?. ¿Cambia la luz de velocidad de propagación al pasar de un medio a otro con distinto índice de refracción?. ¿Cambia la luz de longitud de onda al pasar de un medio a otro con distinto índice de refracción?. ¿Cambia la luz de frecuencia al pasar de un medio a otro con distinto índice de refracción?. 11.- Observando la siguiente imagen razona cómo se produce un espejismo: Aclaración: Las capas de aire más próximas al suelo están más calientes, por lo tanto son menos densas y su índice de refracción es menor.

43 a aire d vidrio A B agua EJERCICIOS.-
12.- Un rayo láser de 660 nm emite en el aire una luz roja monocromática. Desde el aire se hace penetrar el haz en el agua (n = 1.333): ¿Cuál es la velocidad del haz en el agua?. (Sol: m/s). ¿Cuál es su longitud de onda en este medio?. (Sol: 495 nm) ¿De qué color lo verá una persona que está dentro del agua?.(Sol: rojo al ser u=cte)) 13.- Una placa de vidrio se sitúa horizontalmente sobre un depósito de agua de forma que la parte superior de la placa está en contacto con el aire como muestra la figura. Un rayo de luz incide desde el aire a la cara superior del vidrio formando un ángulo a=30º con la normal: Calcula el ángulo de refracción del rayo de luz al pasar del vidrio al agua.(Sol: 22.08º) b) Deduce la expresión de la distancia (AB) de desviación del rayo tras atravesar el vidrio y calcula su valor numérico, La placa de vidrio tiene un espesor d=30 mm y su índice de refracción es 1.6 (Sol: 9.87 mm) Datos: Índice de refracción del agua=1.33. Índice de refracción del aire=1 a aire d vidrio A B agua

44 Distancia (AB) recorrida por el rayo dentro de la lámina:
Desplazamiento lateral (d) que experimenta un rayo de luz cuando éste atraviesa una lámina de caras planas y paralelas 1ª cara: n1 sen i1 = n2 sen r1 2ª cara: n2 sen i2 = n1 sen r2 r1 = i2 i1 = r2. Distancia (AB) recorrida por el rayo dentro de la lámina: i2 d r2

45 EJERCICIOS.- 14.-Una lámina de cuarzo de caras planas y paralelas de 10 cm de espesor, tiene un índice de refracción de Si un rayo de luz monocromática incide sobre una de las caras con un ángulo de 60º, calcula: a) Los valores del ángulo de refracción en el interior de la lámina y el ángulo de emergencia al volver a salir al aire por la otra cara. (Sol: 36.4º; 60º). b) El desplazamiento lateral experimentado por dicho rayo al atravesar la lámina. (Sol: 4.97 cm) c) Dibuja correctamente la marcha geométrica del rayo, especificando todos los fenómenos que tienen lugar en cada interfase de separación de los medios. 15.- Un haz monocromático incide con cierto ángulo sobre una lámina de material transparente de caras planas y paralelas de 15 cm de espesor. Se observa que el ángulo de refracción del haz en el interior del material es de 30º y que al salir de él muestra un desplazamiento de 8 cm. Determina: ¿Cuál es el ángulo de incidencia del haz?. (Sol: 57.5º) ¿Cuál es el índice de refracción del material relativo al aire (medio de incidencia). (Sol: 1.68)

46 EJERCICIOS.- 16.- (Sol: a) 0.689º; b) Rojo (4, Hz; 407 nm);; Azul ( Hz; 291 nm) 17.- (Sol: v2 = m/s;; l1 = 0.1 m;; l2 = 0.17 m)

47 ONDAS ELECTROMAGNÉTICAS
Una carga eléctrica OSCILANDO con cierta frecuencia, origina a su alrededor un campo eléctrico que varía periódicamente: - Como se trata de una carga eléctrica en movimiento también se genera un campo magnético que varía asimismo periódicamente: - Las oscilaciones de ambos campos son TRANSVERSALES, se producen en planos perpendiculares entre sí y están en fase. - Una ONDA ELECTROMAGNÉTICA es la forma como se propaga en el espacio la perturbación periódica de los campos eléctrico y magnético asociados. E = Em sen(kx –wt) B = Bm sen(kx –wt)

48 v P E q ur + 90º B - La fuente de campo eléctrico es una carga puntual (q), mientras que, para el campo magnético, es una carga en movimiento (qv). Maxwell (1865) dedujo la velocidad a la que se propagan las ONDAS ELECTROMAGNÉTICAS: LA COINCIDENCIA de este valor con el calculado para la luz por FIZEAU (1849) llevó a Maxwell a la conclusión de que la propia luz era una ONDA ELECTROMAGNÉTICA, que se propaga transversalmente y que su velocidad en el vacío es c= 3108 m/s

49 ESPECTRO ELECTROMAGNÉTICO
-Es la clasificación de todas las ondas electromagnéticas atendiendo a su frecuencia (u) o a su longitud de onda (l). c = l/T = lu c = m/s (vacío) -Si l(↑) → u(↓)

50 E.-POLARIZACIÓN En las ondas transversales la perturbación tiene lugar en una dirección perpendicular a la dirección de propagación, y el plano que determinan ambas direcciones define un plano particular. Cuando la perturbación, en una onda transversal, es según un plano bien definido la onda se dice que está polarizada. Si la dirección de vibración va variando de forma aleatoria de unos puntos a otros se dice que la onda no está polarizada. En el caso de una onda transversal en una cuerda una simple rendija vertical puede polarizar la onda, tal como se observa en la figura. X Y Z  En las ondas longitudinales la dirección en que la perturbación se produce está bien definida (es la dirección de propagación). Estas ondas no presentan el fenómeno de la polarización.

51 Un rayo de luz está formado por múltiples planos de oscilación de campos eléctricos y los magnéticos asociados (no se pueden aislar). Cuando un rayo de luz atraviesa un cristal especial (POLARIZADOR) los planos de oscilación siguen una dirección definida. - La polarización de la luz es una prueba de que la luz es una onda transversal.

52 Dispersión de la luz La luz que procede del sol la llamamos luz blanca.
En realidad la luz blanca es una mezcla de diferentes colores. Cuando observamos el arco iris podemos ver los colores que componen la luz blanca. Este fenómeno, conocido como dispersión, se produce cuando un rayo de luz compuesta se refracta en algún medio quedando separados sus colores constituyentes. En el caso del arco iris, la luz se dispersa al atravesar las gotas de agua.

53 PRISMA ÓPTICO ¿Por qué se dispersa la luz blanca al atravesar un prisma? - Un rayo de luz visible SE DISPERSA al pasar a través de un prisma óptico y, debido a la doble refracción que experimenta el rayo de luz, sus colores componentes se proyectan separados.

54 Como (rojo) > (violeta) → sen r(ROJO)> sen r(VIOLETA)
La dispersión será más acentuada en el violeta al tener menor ángulo de refracción que el rojo

55 Angulo de desviación n1 n1 i-g e- e g e a n2

56 EJERCICIOS.- 18.- El ángulo de desviación d es mínimo cuando i = e. (Sol: 40º; 1.52) 19.- (Sol: e=55º; d=25º)
