WDM Materia: Fibra Óptica Alumnos: Moira Diez de Medina Amel Gómez

Presentación del tema: "WDM Materia: Fibra Óptica Alumnos: Moira Diez de Medina Amel Gómez"— Transcripción de la presentación:

1 WDM Materia: Fibra Óptica Alumnos: Moira Diez de Medina Amel Gómez
Vanessa Valverde Diego Zegarra

2 WDM Introducción Definición Funcionamiento Técnicas Características
Equipos y costos DWDM Conclusiones

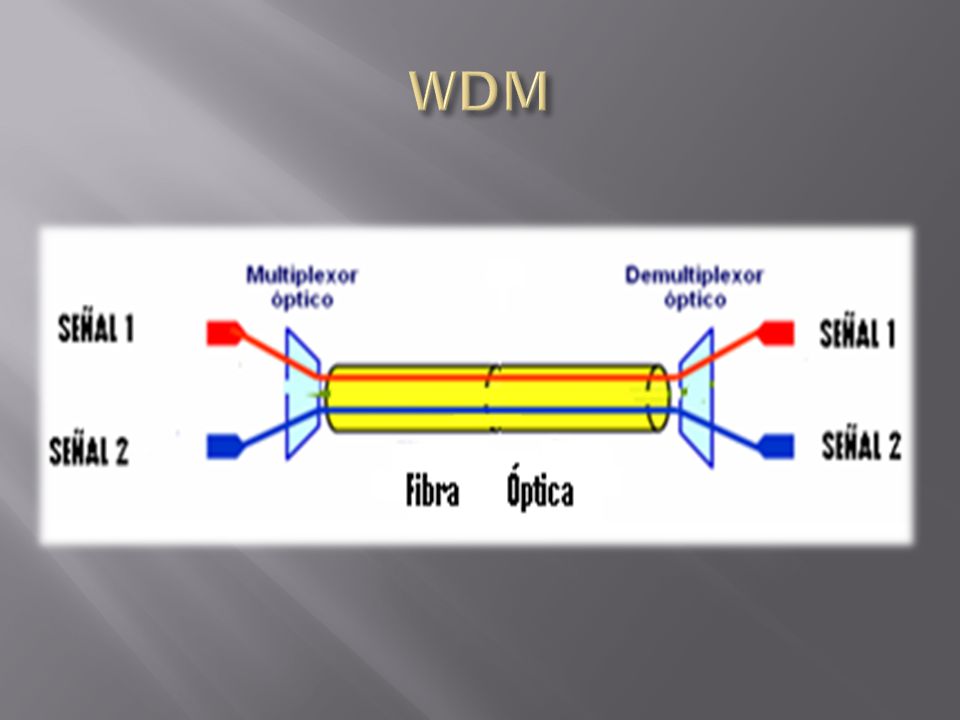

3 WDM Introducción Multiplexación y demultiplexación Mux varios a uno
Demux uno a varios

4 WDM

5 WDM Definición Wavelength Division Multiplexing Láser, LED Capacidad
Fuentes, tasas, protocolos

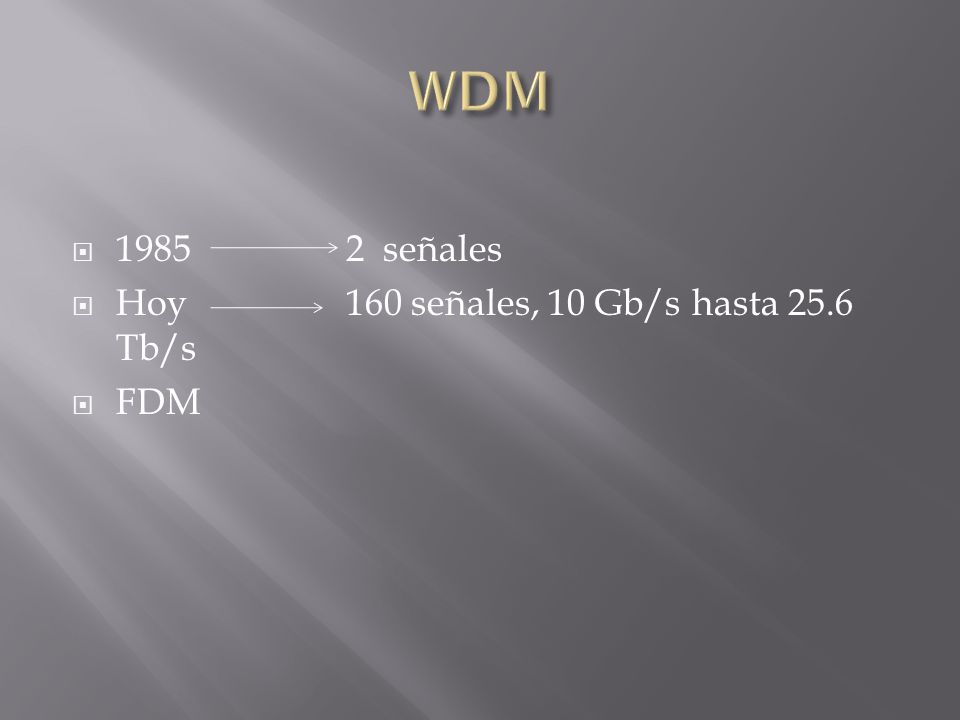

6 WDM señales Hoy 160 señales, 10 Gb/s hasta 25.6 Tb/s FDM

7 WDM

8 WDM

9 Estructura de la red óptica de transmisión
WDM Funcionamiento Estructura de la red óptica de transmisión

10 Usos de los multiplexores de transmisión y recepción
WDM Usos de los multiplexores de transmisión y recepción

11 WDM El receptor óptico convierte la señal óptica (2ª ventana) en señal eléctrica. - El regenerador eléctrico lleva a cabo las funciones 3R: - Reamplificación (reamplification) - Reconformado (reshaping) - Resincronización (retiming) - El transmisor óptico convierte la señal eléctrica regenerada en señal óptica (3ª ventana)

12 WDM

13 Amplificador óptico de 2 etapas
WDM Amplificador óptico de 2 etapas

14 WDM

15 WDM Técnicas de Demultiplexaje: Demultiplexaje por prisma

16 WDM Demultiplexaje por difracción

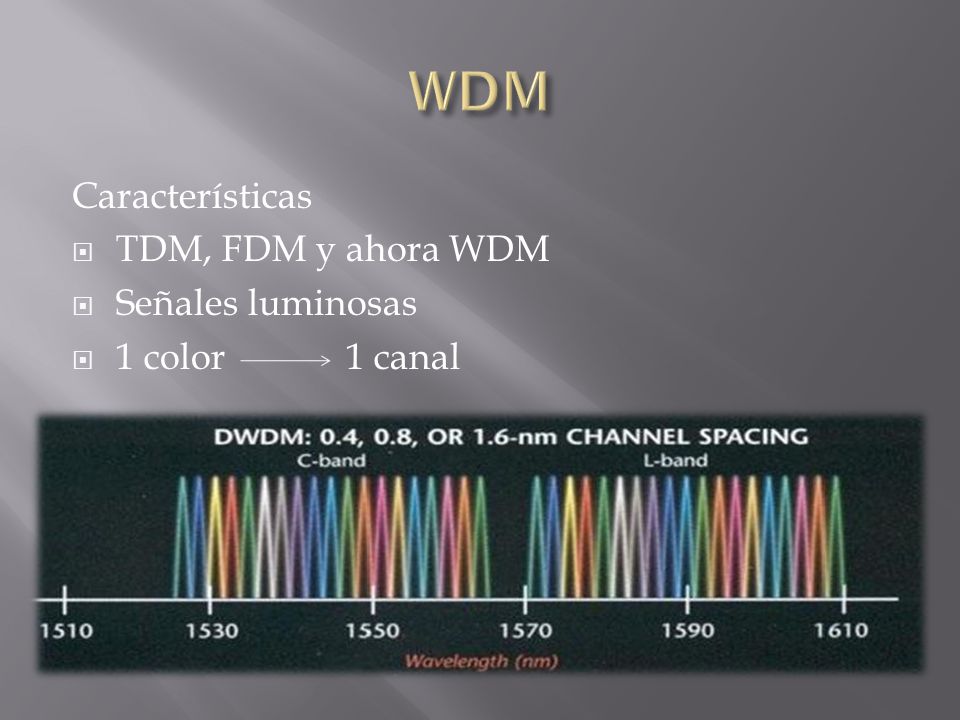

17 WDM Características TDM, FDM y ahora WDM Señales luminosas
1 color 1 canal

18 WDM Equipos y costos

19 WDM DWDM: Dense Wavelength Division Multiplexing Ch> 8 = DWDM
Señales amplificadas como grupo 3ra ventana C =1530 y 1560 nm. L =1565 y 1630 nm.

20 WDM Capacidad A.B. 1600 Gbps Transparencia
- Alcatel - Ericsson - Lucent Technologies - Nortel Networks - Ciena Corporation - Cisco Systems - Fujitsu - Marconi Communications - NEC - Siemens - Sycamore - Tellabs

21 WDM Conclusiones Los sistemas WDM que aparecieron primero sólo combinaban dos señales y trabajaban en la primera, segunda y tercera ventana en la actualidad a través de DWDM trabajan hasta la cuarta ventana. Los sistemas WDM usaron los principios TDM y FDM y lo optimizaron corrigiendo los errores de multiplexacion y poniendo un canal por cada portadora o lambda (señal).

22 WDM Conclusiones Los sistemas WDM mejoran el uso de la fibra optica desde 2 hasta 160 canales. DWDM hace un buen uso aprovechando todo el ancho de banda.

23 Gracias
