¿Qué es un circuito eléctrico?

Presentación del tema: "¿Qué es un circuito eléctrico?"— Transcripción de la presentación:

1 ¿Qué es un circuito eléctrico?

2 Es un conjunto de elementos que unidos de forma adecuada permiten el paso de electrones…

3 ElEMENTOS DE UN CIRCUITO
SEGÚN SU FINALIDAD…

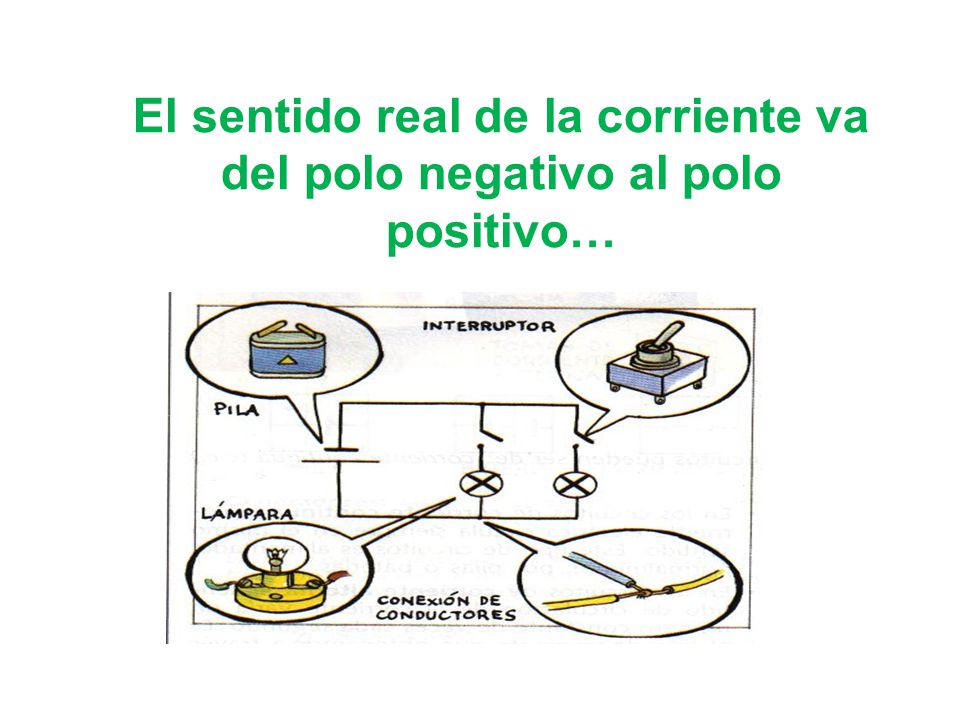

4 El sentido real de la corriente va del polo negativo al polo positivo…

5 Generador, acumulador e hilo conductor…
Primarios de un solo uso (pilas) o secundarios que pueden ser recargados Hilo conductor, cable o lámina metálica que une el generador con los receptores

6 RECEPTORES ELEMENTOS CAPACES DE APROVECHAR EL PASO DE LA CORRIENTE ELÉCTRICA: MOTORES,BOMBILLAS, RESISTENCIAS…

7 ELEMENTOS DE MANIOBRA SIRVEN PARA CERRAR O ABRIR UN CIRCUITO: PULSADOR, INTERRUPTOR Y CONMUTADOR

8 ELEMENTOS DE PROTECCIÓN
FUSIBLE AUTOMÁTICOS Fino conductor que se funde si surge una sobretensión, abriendo el circuito… Abren el circuito cuando la intensidad de corriente aumenta…

9 Conexiones en los circuitos
Conexiones en serie: los receptores están instalados uno a continuación de otro, de tal forma que la corriente que atraviesa el primero será la misma que atraviesa el último Conexiones en paralelo: cada receptor conectado a la fuente de alimentación lo está de forma independiente al resto.

10 Uso responsable de la energía eléctrica
Nunca hagas esto…!!!

11

12 Si este mundo quieres conservar, la luz que no uses debes apagar…

13 FIN
