1 Muestreo de Aceptación
UNIVERSIDAD NACIONAL DE INGENIERIA UNI-NORTE Control estadístico de calidad Muestreo de Aceptación

2 Contenido Concepto de muestreo de aceptación. Ventajas y desventajas.
Errores muestrales Tipos de planes de muestreo Planes de muestreo por atributos Planes de muestreo por variables

3 Cuando se recibe un lote de materia prima o cualquier otro componente, hay tres opciones:
Aceptarlo sin inspección. Inspección al 100%. Muestreo de aceptación Propósito: no es estimar la calidad sino juzgar los lotes.

4 1. Muestreo de Aceptación.
Concepto. Procedimiento el cual se puede decidir si aceptar o rechazar un lote de productos. Aplicación: inspección de materias primas, productos semi-elaborados y otros componentes; para determinar si éstos cumplen con el nivel mínimo exigido.

5 El muestreo de aceptación es útil cuando:
La prueba es destructiva Es muy alto el costo de inspección o consume mucho tiempo El número de artículos a inspeccionar es muy elevado. El error cometido en una inspección 100% puede ser mayor que el cometido en un muestreo de aceptación. El historial de calidad del proveedor es bueno.

6 Muestreo de Aceptación. Ventajas y desventajas.
Menos costoso Menor manejo del producto, se reducen daños Puede aplicarse cuando las pruebas son destructivas Menos personal implicado en la inspección Desventajas Se pueden rechazar lotes buenos y aceptar lotes malos, aún con promedios de defectuosos, p, bajos. Se requiere una serie de cálculos y documentación que no son necesarios en una inspección al 100%

7 Tipos de planes de muestreo de aceptación:
Tipos de muestreo Por variables Por atributos Tipos de muestreo Simple Doble Múltiple Secuencial

8 3. Planes de muestreo. Tipos
Plan de muestreo: planteamiento que indica el tamaño muestral que hay que utilizar y los criterios de aceptación o rechazo correspondientes para juzgar el lote. Tipos: 1) Simple 2) Doble 3) Múltiple 4) Múltiple Secuencial Por atributos Variables

9 Plan de muestreo simple Se toma una muestra de n unidades y se determina el destino del lote en base a la información contenida en la muestra. Ejemplo: tomar una muestra de tamaño 80, n, y si hay más de 6 artículos defectuosos, c, se rechaza el lote.

10 Plan de muestreo doble. Inspeccionar una muestra aleatoria de tamaño n1 y contar el no. de defectuosos d1 d1 <= c1 d1 > c2 Rechazar el lote Aceptar el lote c1< d1 <= c2 Inspeccionar una muestra aleatoria de tamaño n2 y contar el no. de defectuosos d2 d1+d2 <= c2 d1+d2> c2 Rechazar el lote Aceptar el lote

11 Ejercicios Caso 1 Si c1 = 1, c2= 4 Si d1= 2, y d2=1
¡Se rechaza o acepta la muestra? Caso2 Si c1 = 5, c2= 10 Si d1= 2,

12 Plan de muestreo múltiple por lotes
Es una extensión del concepto de muestreo doble, en el que pueden necesitarse más de dos muestras para llegar a una decisión acerca del lote. Los tamaños muéstrales suelen ser menores que en un muestreo simple o doble, pero es más complicado de llevar a cabo.

13 Plan de muestreo múltiple secuencial
Se selecciona un artículo a la vez y si el número de defectuosos es mayor que cierto límite LS se rechaza. Si es menor que cierto límite inferior LI se acepta, y si está entre ambos límites se toma otra unidad.

14 Plan de muestreo secuencial
ZONA DE RECHAZO No. de artículos defectuosos 3 2 1 No. de artículos inspeccionados 10 20 30 40 -1 -2 ZONA DE ACEPTACIÓN -3 Si d=3 y n=10 ¿qué sucede?

15 4. Planes de muestreo por atributos. Plan de muestreo simple
El muestreo de aceptación simple, es tomar una muestra de un lote y se inspeccionan, luego se decide si se acepta o rechaza el lote, según las siguientes condiciones: Si X <= “c”, se acepta el lote Si X > “c”, se rechaza el lote. n = tamaño de la muestra c = número de aceptación X = número de unidades defectuosas encontradas en la muestra.

16 Para fijar NCA y PDTL Un lote bueno rechazado es un problema
tanto para el productor como para el consumidor. Un lote ‘malo’ aceptado es también un problema para ambos.

17 Diseño de un plan de muestreo simple: Cálculo de n y c.
Dependen de 4 factores: NCA, PDTL, y . Se utilizan valores tabulados o programas como WIN QSB.

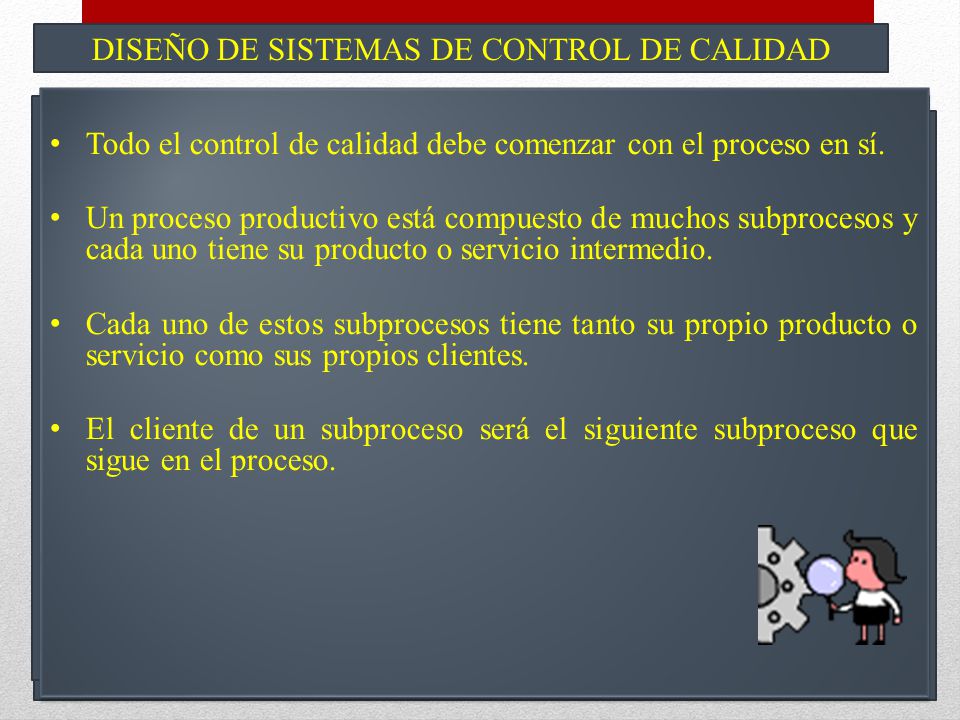

18 DISEÑO DE SISTEMAS DE CONTROL DE CALIDAD
Todo el control de calidad debe comenzar con el proceso en sí. Un proceso productivo está compuesto de muchos subprocesos y cada uno tiene su producto o servicio intermedio. Cada uno de estos subprocesos tiene tanto su propio producto o servicio como sus propios clientes. El cliente de un subproceso será el siguiente subproceso que sigue en el proceso.

19 Debe todo el proceso o sistema dividirlo en estos subsistemas o subprocesos e identificar cada uno de ellos y las necesidades de control que requieren. (puntos críticos de control)‏ Se deben determinar el tipo de inspección, medición y pruebas a realizar. Finalmente se debe decidir quien hará las inspecciones o mediciones. El primer paso para el diseño de un sistema de control de calidad es identificar los puntos críticos en cada uno de los procesos donde se requiere inspección. Para ello se requiere lo siguiente: Inspeccionar las materias primas o servicios adquiridos. Inspeccionar el producto en proceso mientras se está dando. Inspeccionar el producto terminado

20 El segundo paso es decidir el tipo de medición que se debe realizar en cada punto de inspección.
El tercer paso es definir la cantidad de inspección a utilizar. Las selecciones son generalmente inspección al 100% o una muestra o porción de la producción. El principio es decidir que cuesta más, dejar pasar defectos o el costo de inspección. El último paso es decidir quien realizará las inspecciones. Se debe trabajar con la filosofiia de “cero defectos” o “hacerlo bien desde la primera vez”.

21 El comportamiento de cualquier plan de muestreo dependerá de la calidad de los artículos en el lote de llegada. Si el lote de llegada tiene un número pequeño de defectos, se aceptará un alto porcentaje de los lotes, que es el resultado deseado. Si el lote de llegada tiene un número grande de defectos, se aceptará un bajo porcentaje de los lotes, que también es lo deseable. La relación precisa entre la calidad del lote de llegada y la probabilidad de aceptar (Pa) en cualquier lote determinado, se determina por la curva característica de operación. El eje Y representa la probabilidad de aceptar un lote, mientras el eje X representa el % de unidades defectuosas en el lote. La curva OC representa el comportamiento de un plan de muestreo dado cualquier calidad hipotética del lote.

22 Curva de Operación, CO Pα, n=100 y c=2 P en %
Para cualquier proporción de defectos , “p”, en un lote recibido de tamaño “n” y con “c” de permitidos, la curva CO muestra Pα, (Probabilidad de Aceptación) con el plan de muestreo que se está empleando. Pα =Px=<c n=100 y c=2 Pα, P en %

23 OC se puede utilizar para describir el comportamiento de un plan de muestreo dado (especificadas n y c), también puede utilizarse para evaluar planes alternos de muestreo y seleccionar el plan preferente. Para esto la admón. debe primero especificar los niveles aceptables de error. Existen 2 tipos de errores: Rechazar un lote que se considera de buena calidad (Tipo I)‏ Aceptar un lote que se considera es de mala calidad (Tipo II)‏ Estos errores se pueden especificar en forma cuantitativa seleccionando un nivel aceptable de calidad (AQL) y un porcentaje de tolerancia de defectos del lote (LTPD).

24 Cuando los lotes de llegada tienen una fracción de defectos <= AQL, deberán aceptarse. Cualquier lote que cumple esta condición, pero se ha rechazado por el procedimiento de muestreo, se considera un E, Tipo I. Se expresa con el signo α y se considera el riesgo del productor, dado que se rechaza un lote bueno. α = Probabilidad (rechazar un lote cuando la fracción de defectos es igual a AQL.)‏ Cuando los lotes tienen una fracción de defectos >= LTPD, deben rechazarse. Aceptar un lote con calidad >= LTPD constituye un error de Tipo II, que se considera el riesgo del consumidor, dado que un lote de mala calidad se acepta.

25 La probabilidad de un error Tipo II se identifica con el signo β y se define así:
β = Probabilidad (aceptar un lote cuando la fracción de defectos es igual a LTPD)‏ Los 2 pares α,AQL y β, LTPD especifican 2 puntos sobre la curva OC. Cuando estos 2 puntos se especifican, determinan completamente la curva OC, así como los valores de n y c. Los 2 puntos sobre la curva OC especifican entonces un plan de muestreo particular. Controlando la especificación de estos 2 puntos de error, la admón. controla el plan seleccionado y los costos asociados de muestreo.

26 La admón. debe seleccionar los valores de α, AQL, β y LTPD teniendo como base la economía de la situación. Si el costo del error Tipo I es alto, entonces se debe seleccionar un valor pequeño de α, para controlar este tipo de error. Similarmente si el error Tipo II es alto, entonces se debe seleccionar un valor pequeño de β, para controlar el error Tipo II. Se utiliza la nomografía para calcular los valores de n y c de los pares de probabilidad de error mencionados. Esta está basada en una distribución Binomial.

27 CONTROL ESTADISTICO DE PROCESO

28 CONTROL ESTADISTICO DE PROCESO

29 CONTROL ESTADISTICO DE PROCESO

30 Otros indicadores CPS= AOQ= Calidad promedio de salida, es la calidad que se obtiene luego de un proceso de inspección con mejora, retirando las piezas defectuosas de los lotes rechazados. AOQL= peor valor de AOQ, el valor límite. ASN= número promedio de objetos muestreados en un plan. ITP=ATI= Inspección total promedio, cantidad de objetos muestreados por lote para un muestreo simple con mejora.

31 Ejemplo Se quiere definir un plan de muestreo simple de aceptación para inspeccionar lotes de unidades, que garantice un riesgo de 1% para el fabricante y un riesgo del 5% para el consumidor del lote. El NCA y el PDTL son del 1% y el 5% respectivamente. = 5 % y = 10 % Buscar “n” y “c” recomendados con winqsb

32 Winqsb módulo: Acceptance sample analysis, single sampling.

33 Search single sampling plan

34 Plan

35 Curva de aceptación: n=100, c=2 Porcentaje de aceptación
Porcentaje defectuosos

36 P: Porcentaje defectuosos, Pa :Porcentaje aceptación AOQ: calidad promedio obtenida en lotes de salida

37 AOQ: Calidad Promedio obtenida en los lotes a la salida de la actividad de inspección con rectificación. En %. Porcentaje defectuosos

38 AOQ Compara la calidad de salida promedio de los lotes con la calidad de llegada de los mismos

39 5. Muestreo de aceptación por variables
Ventajas Requiere un tamaño muestral más pequeño que un muestreo por atributos Las mediciones de una característica de calidad proporcionan más información sobre un lote que el número de defectuosos Desventajas Se asume una distribución normal para la característica de calidad. Se debe usar un plan de muestreo para cada característica de calidad

40 Gracias por su atención
