TRANSMISIÓN DE ESFUERZOS HORIZONTALES

Presentación del tema: "TRANSMISIÓN DE ESFUERZOS HORIZONTALES"— Transcripción de la presentación:

1 TRANSMISIÓN DE ESFUERZOS HORIZONTALES
EN ARCOS Y BÓVEDAS

2 Siempre un arco o bóveda produce esfuerzos horizontales en los apoyos que tienden a abrirlo. Mientras mas alto y estrecho sea un arco menor será el empuje horizontal en los apoyos y, al contrario, mientras mas tendido sea el arco mayor será el empuje horizontal en los apoyos.

3 ¿ Cómo podemos transmitir estos esfuerzos hacia el suelo ?
Una opción es: por medio de contrafuertes o combinaciones de contrafuertes y arbotantes

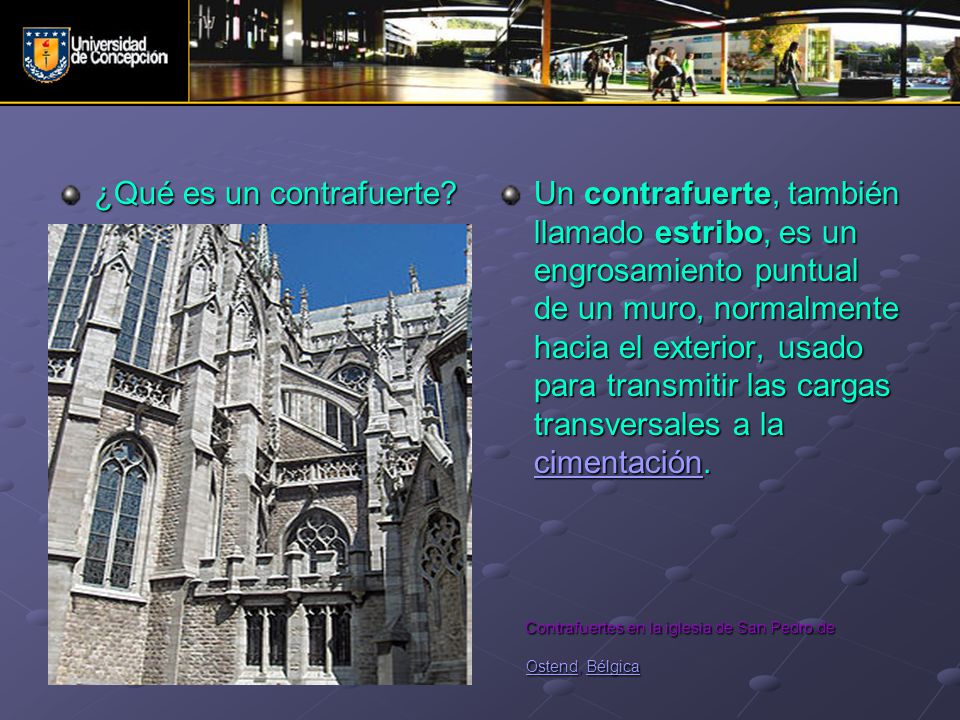

4 ¿Qué es un contrafuerte?
Un contrafuerte, también llamado estribo, es un engrosamiento puntual de un muro, normalmente hacia el exterior, usado para transmitir las cargas transversales a la cimentación. Contrafuertes en la iglesia de San Pedro de Ostend, Bélgica

5 ¿ Qué es un arbotante ? Un arco arbotante, o simplemente arbotante, es un elemento estructural exterior con forma de medio arco que recoge la presión en el arranque de la bóveda y la transmite a un contrafuerte, o estribo, adosado al muro de una nave lateral. Los arbotantes de la nave central de Nuestra Señora de París, datan del año 1230

6 Se trata de lograr por medio de grandes pesos desviar los esfuerzos horizontales de modo que los esfuerzos resultantes caigan dentro de la base edificada iglesia de notre dame
