CIRCUITO MAGNÉTICO EN C.A.. PÉRDIDAS MAGNÉTICAS La consideración de las pérdidas en las máquinas eléctricas responde a tres razones: Las pérdidas determinan.

Presentación del tema: "CIRCUITO MAGNÉTICO EN C.A.. PÉRDIDAS MAGNÉTICAS La consideración de las pérdidas en las máquinas eléctricas responde a tres razones: Las pérdidas determinan."— Transcripción de la presentación:

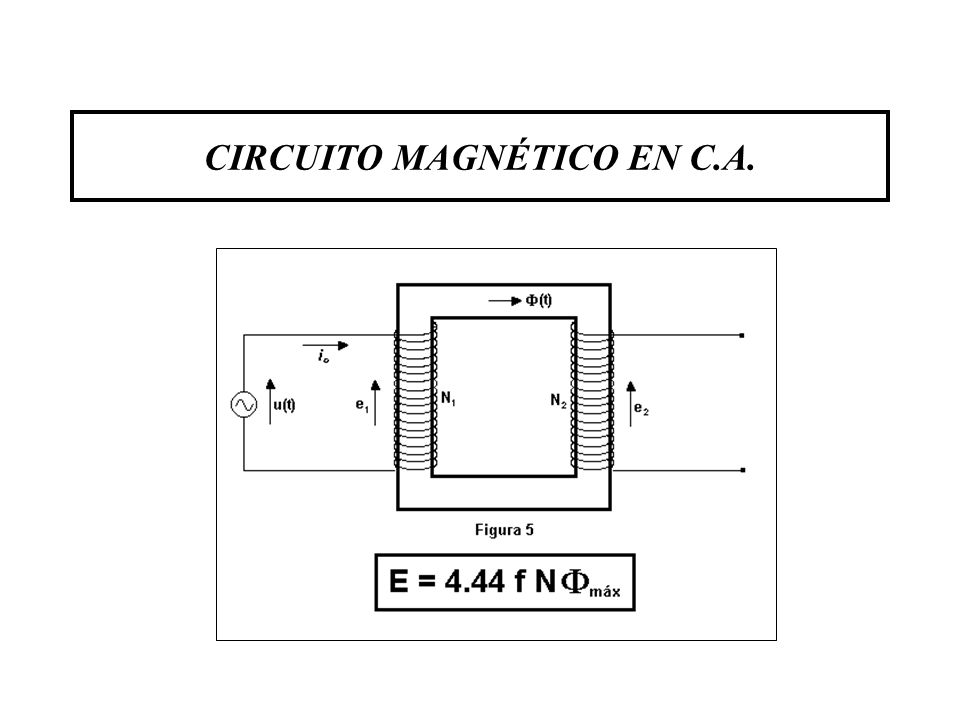

1 CIRCUITO MAGNÉTICO EN C.A.

2 PÉRDIDAS MAGNÉTICAS La consideración de las pérdidas en las máquinas eléctricas responde a tres razones: Las pérdidas determinan el rendimiento de la máquina e influyen apreciablemente en el costo de operación. Motivan el calentamiento de la máquina y en consecuencia la salida de potencia que puede obtenerse sin perjudicar a la aislación. Deben tenerse en cuenta las caídas de tensión y las componentes de corriente asociadas a las pérdidas, para una correcta representación de la máquina.

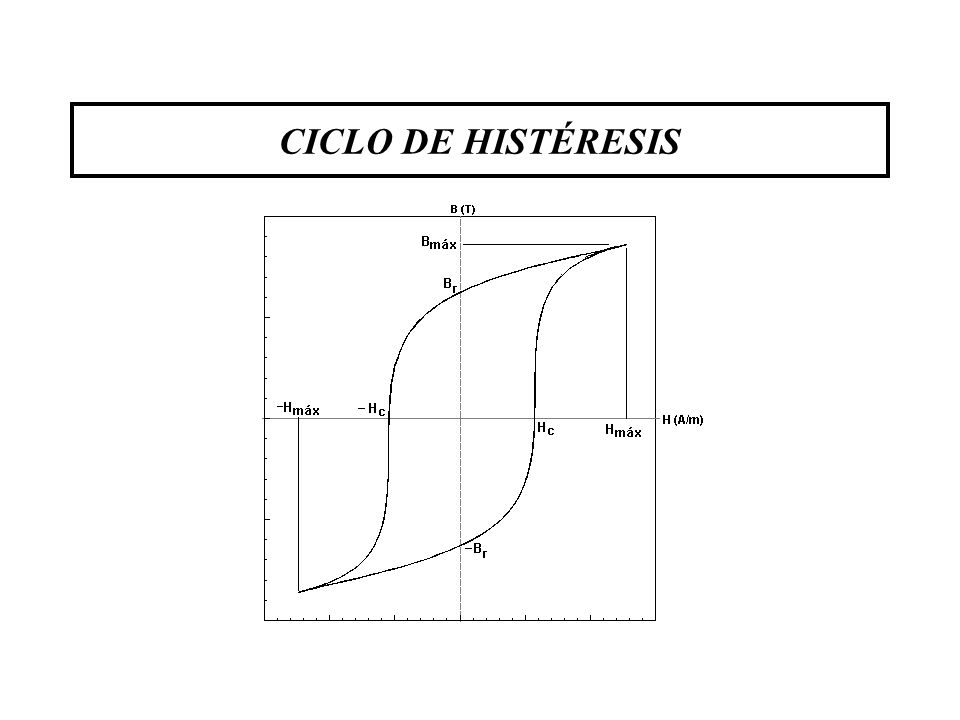

3 CICLO DE HISTÉRESIS

4 Las pérdidas por histéresis pueden expresarse en forma de ecuación sólo sobre una base empírica. La relación más comúnmente usada es Donde Kh es una constante de proporcionalidad dependiente de las características magnéticas y volumen del núcleo y el exponente n varía de 1.5 a 2.5, usándose a menudo el valor 2 con propósitos estimativos.

5 Las pérdidas por corrientes parásitas (Foucalt) dependen de los cuadrados de la inducción, la frecuencia y el espesor de la laminación. Responden a la siguiente expresión: Donde t es el espesor de la laminación, Bmáx la inducción máxima, f la frecuencia y Kf una constante de proporcionalidad dependiente del volumen del núcleo y la resistividad del hierro.

6 CIRCUITO EQUIVALENTE DE UNA BOBINA CON NÚCLEO FERROMAGNÉTICO

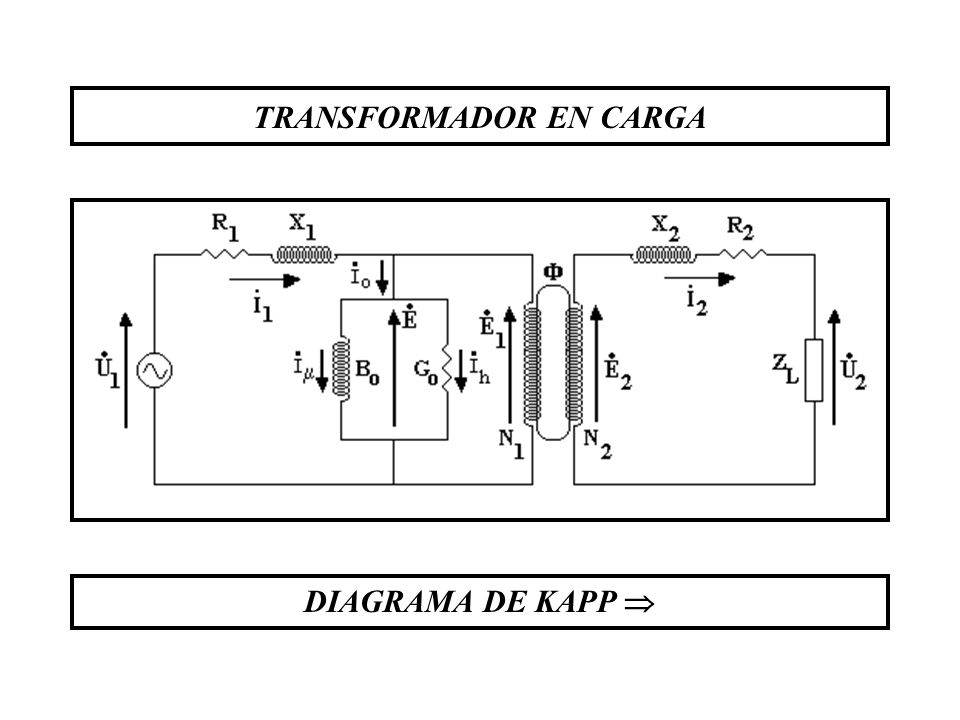

7 TRANSFORMADOR EN CARGA DIAGRAMA DE KAPP 

8 DIAGRAMA DE KAPP
