Gas asociado Fraccionamiento Deshidratacion Endulzamiento Agua

Presentación del tema: "Gas asociado Fraccionamiento Deshidratacion Endulzamiento Agua"— Transcripción de la presentación:

1 Gas asociado Fraccionamiento Deshidratacion Endulzamiento Agua
H2S, CO2 Fraccionamiento Propano Desmetanizacion Isobutano Butano Pentano Gasolina natural Nafta natural

2 Gas Natural Separacion Primaria

3 Gas Natural Separacion Primaria

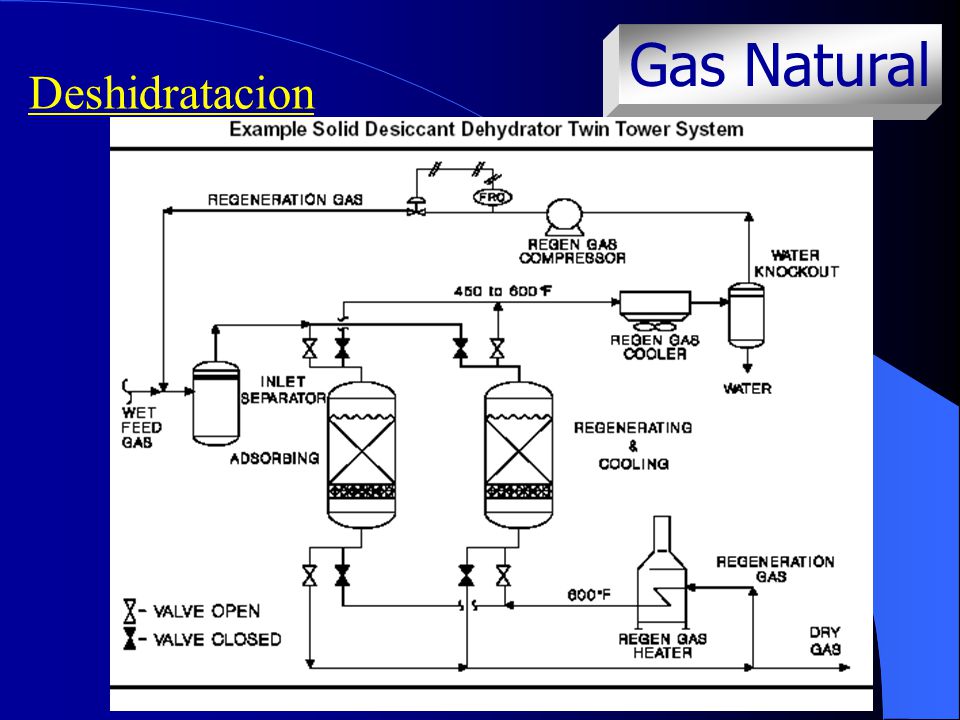

4 Gas Natural Deshidratacion
Es un proceso mediante el cual se remueve el agua del Gas Natural y dependiendo de la tecnología empleada el contenido de agua del gas ya deshidratado puede ir desde 7 lb/MMSCF hasta partes por millón. Los principales procesos empleados son, absorcion utilizando trietilenglicol, y el de adsorcion mediante el uso de tamices moleculares (alumino-silicato de calcio-sodio)

5 Gas Natural Deshidratacion

6 Gas Natural Deshidratacion

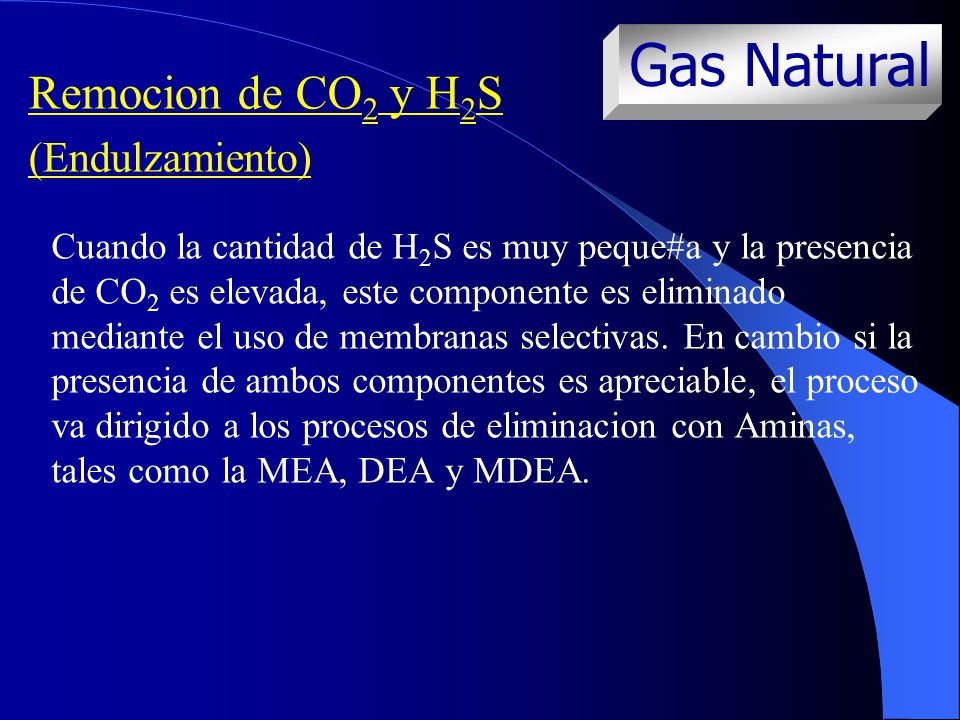

7 Gas Natural Remocion de CO2 y H2S (Endulzamiento)
Cuando la cantidad de H2S es muy peque#a y la presencia de CO2 es elevada, este componente es eliminado mediante el uso de membranas selectivas. En cambio si la presencia de ambos componentes es apreciable, el proceso va dirigido a los procesos de eliminacion con Aminas, tales como la MEA, DEA y MDEA.

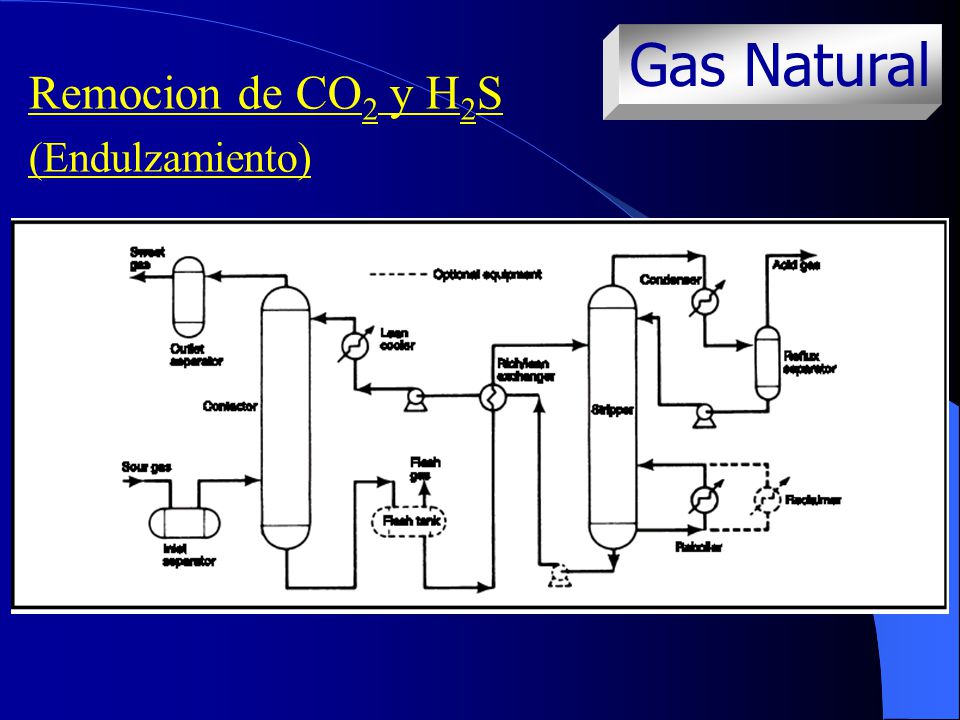

8 Gas Natural Remocion de CO2 y H2S (Endulzamiento)

9 Gas Natural Remocion de CO2 y H2S (Endulzamiento)

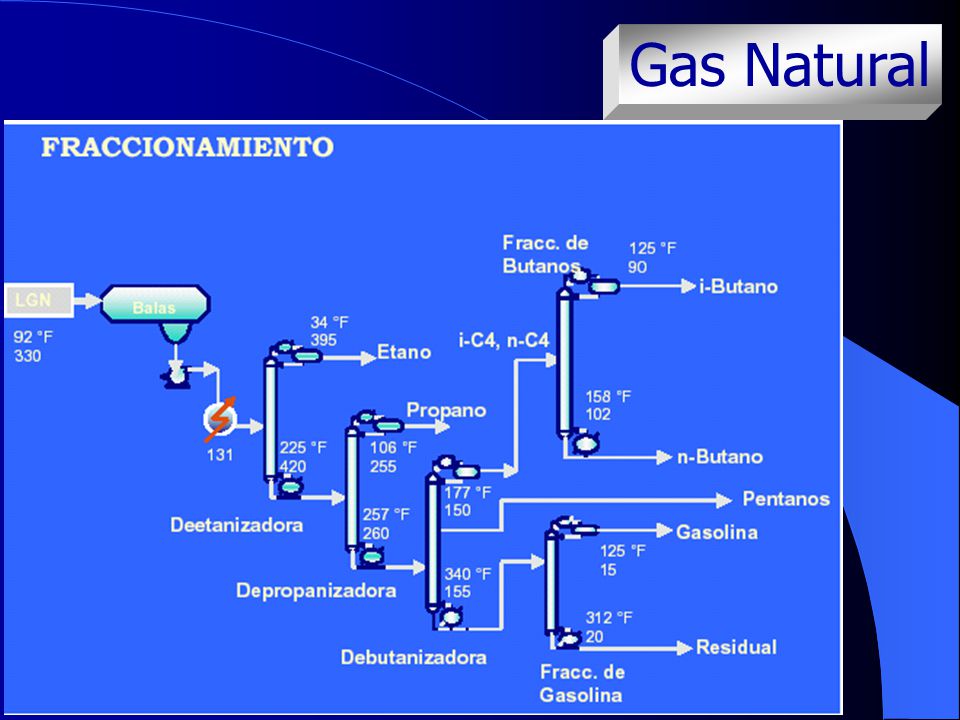

10 Gas Natural El fraccionamiento del Gas Natural
La forma mas utilizada para la separacion de los componentes del gas natural es mediante enfriamiento, se utilizan los principios de refrigeracion mecanica o autorefrigeracion mediante el principio de Joule Thompson (expansion isentropica o adiabatica). Posteriormente la mezcla liquida es sometida a fraccionamiento en una columna de platos o empaques

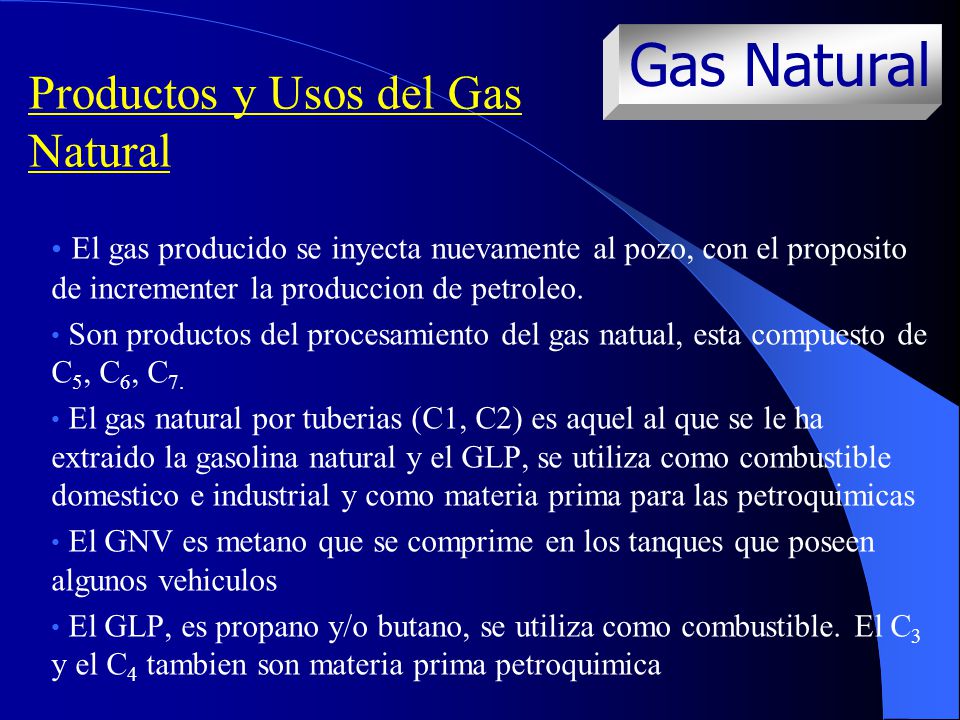

11 Gas Natural Productos y Usos del Gas Natural
El gas producido se inyecta nuevamente al pozo, con el proposito de incrementer la produccion de petroleo. Son productos del procesamiento del gas natual, esta compuesto de C5, C6, C7. El gas natural por tuberias (C1, C2) es aquel al que se le ha extraido la gasolina natural y el GLP, se utiliza como combustible domestico e industrial y como materia prima para las petroquimicas El GNV es metano que se comprime en los tanques que poseen algunos vehiculos El GLP, es propano y/o butano, se utiliza como combustible. El C3 y el C4 tambien son materia prima petroquimica

12 Gas Natural

13 Gas Natural

14 Gas Natural
