1 Instituto de Fisica Universidad Católica de Valparaíso
Vectores y Escalares Instituto de Física Universidad Católica de Valparaíso

2 Existen cantidades físicas que quedan totalmente determinadas por su magnitud o tamaño, indicada en alguna unidad conveniente. Dichas cantidades se llaman: ESCALARES Son ejemplos de cantidades escalares; el tiempo, la masa, la energía, la carga eléctrica, la rapidez (no velocidad), entre otras.

3 Instituto de Fisica Universidad Católica de Valparaíso
Otras cantidades físicas requieren para su completa determinación, que se añada una dirección y sentido a su magnitud. Dichas cantidades se llaman VECTORES. Dentro de las cantidades vectoriales tenemos; el desplazamiento, la velocidad, aceleración, fuerza,el peso,entre otras. Instituto de Física Universidad Católica de Valparaíso

4 EJEMPLOS MAGNITUDES ESCALARES 20 (m) 50 (km/hr) 3 (kg)
MAGNITUDES VECTORIALES 20 (m) al sur-este 50 (km/hr) al sur 3 (kg) hacia abajo

5 Gráficamente, un vector es representado por una flecha
Gráficamente, un vector es representado por una flecha. La magnitud o módulo del vector es proporcional a la longitud de la flecha. El vector de la figura sería La magnitud o módulo del vector se indica por , o simplemente A. Un vector se acostumbra a denotar por una letra con una flecha sobre ella.

6 REPRESENTACIÓN DE UN VECTOR
||A|| ES LA MAGNITUD , MÓDULO O NORMA EL ANGULO  DA LA DIRECCIÓN A  LA CABEZA DE FLECHA DA EL SENTIDO Y LA COLA , EL PUNTO DE APLICACIÓN

7 Si definiremos como el vector nulo.
Igualdad de vectores: Sean y dos vectores, entonces si y solo si tienen igual magnitud, dirección y sentido.

8 Vector opuesto: Sea un vector. Se llama vector opuesto de al vector que tiene la misma magnitud pero dirección opuesta que Se designa por

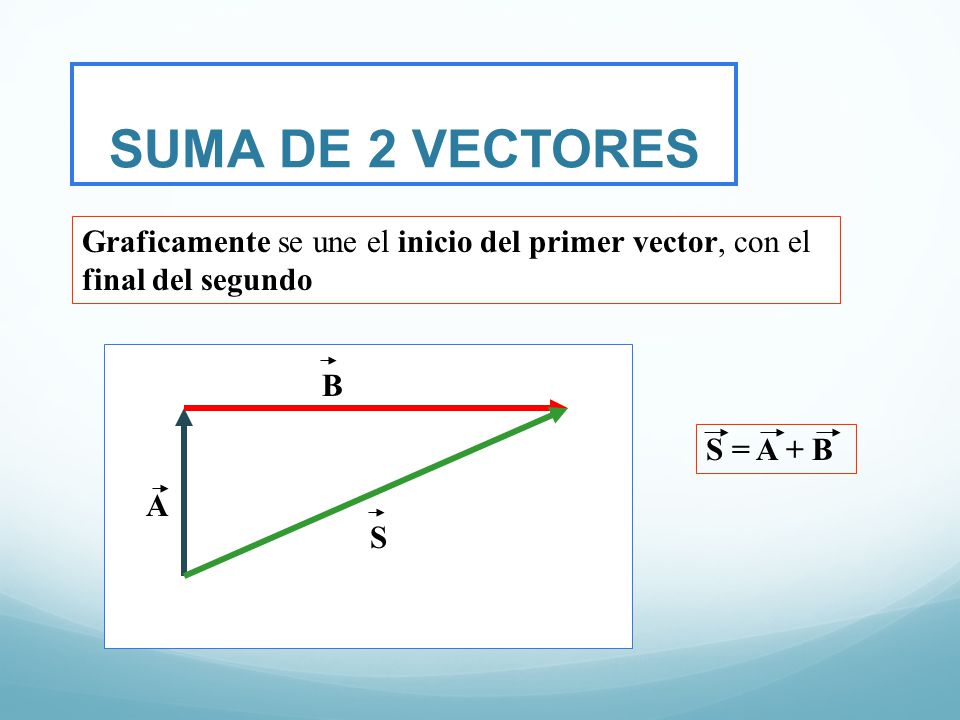

9 SUMA DE 2 VECTORES Graficamente se une el inicio del primer vector, con el final del segundo B S = A + B A S

10 SUMA DE VARIOS VECTORES
Graficamente se une el inicio del primer vector, con el final del segundo

11 COMPONENTES DE UN VECTOR
Cualquier vector puede siempre considerarse como la suma de dos o mas vectores, siendo el numero de posibilidades infinito. A cualquier conjunto de vectores que al sumarse den un vector se les llama los componentes de .

12 COMPONENTES DE UN VECTOR

13 Resta de vectores La diferencia de 2 vectores representada por es un vector que sumado a reproduce el vector .

14 RESTA DE VECTORES A – B = A + (-B) v = v2 – v1 v1
v apunta hacia adentro Corresponde a la fza centrípeta v2 -v1

15 Instituto de Fisica Universidad Católica de Valparaíso
Cuadro Resumen Instituto de Física Universidad Católica de Valparaíso

16

17 Producto de un vector por un escalar
El producto de un vector por un escalar m es un vector con magnitud |m| veces la magnitud de y con la misma dirección u opuesta que la de , según si m es positivo o negativo.

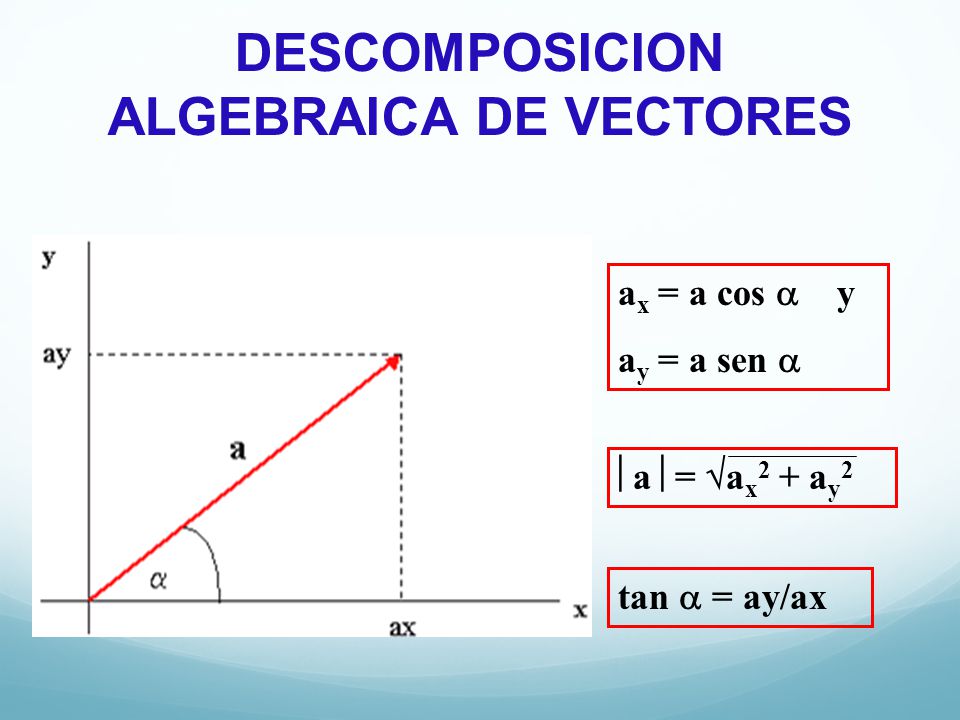

18 DESCOMPOSICION ALGEBRAICA DE VECTORES
y ay a  x ax

19 DESCOMPOSICION ALGEBRAICA DE VECTORES
ax = a cos  y ay = a sen  a = ax2 + ay2 tan  = ay/ax

20 VECTOR UNITARIO (û) A = A* û z û = A / A k
Es un vector que expresado en las unidades correspondientes, tiene magnitud uno. Se acostumbra a representar por una letra con acento circunflejo:û y j i x

21 Cualquier vector puede ser representado como el producto de un vector unitario en la dirección de y la magnitud de . O sea: Ejemplo:

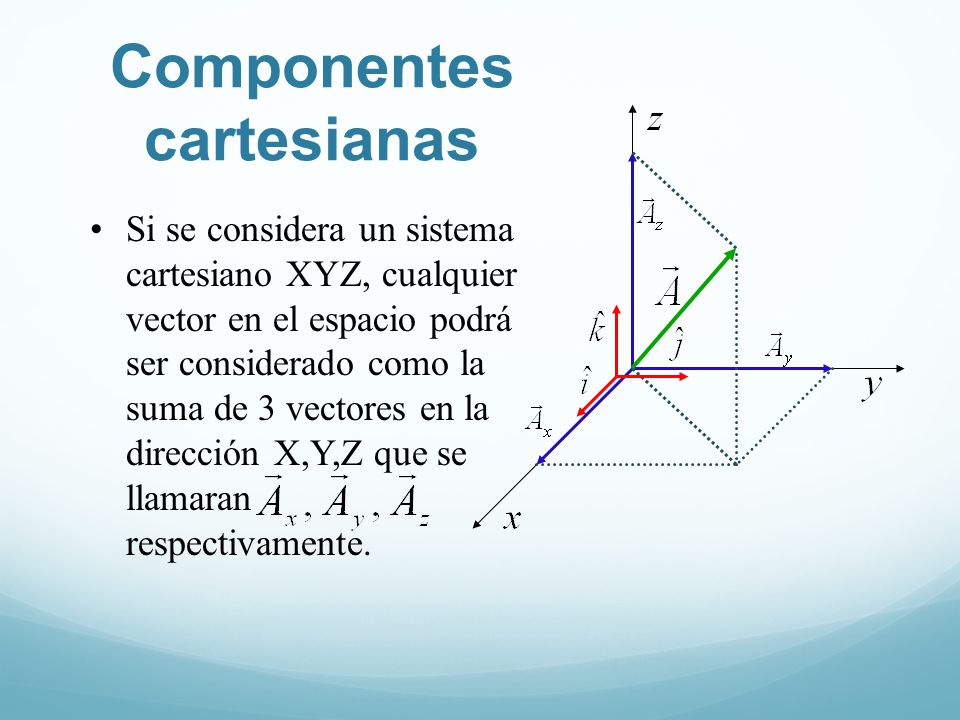

22 Componentes cartesianas
Si se considera un sistema cartesiano XYZ, cualquier vector en el espacio podrá ser considerado como la suma de 3 vectores en la dirección X,Y,Z que se llamaran respectivamente.

23 Es decir: Si se llaman a los tres vectores unitarios en las direcciones X, Y, Z respectivamente, entonces:

24 Por lo tanto un vector en el espacio, podrá escribirse siempre en la forma:
El modulo de estaría dado por:
