1 Escalas Definición: es la relación numérica entre la unidad y el No. De veces que se requiere aumentar o disminuir esa unidad, cuando es necesario aumentar tal unidad se utilizan los números fraccionarios (1: 0.2) en caso de disminuir se utilizan números enteros (1: 20) En esta relación siempre en la parte izquierda se establece la unidad y después de los puntos a la derecha el numero de veces que se requiere aumentar o disminuir

2 Tipos de Escalas Comerciales Especiales Numéricas Arquitectónica
Gráficas Para mapas Planos Industriales

3 Escala Numérica 1: 200 esta escala indica que una unidad en el papel representa 200 unidades en la realidad, 1: 0.2 en esta está indicando que una unidad en el papel se reduce a la 5ª parte de su tamaño en la realidad. Escala Gráfica: es un dibujo que tiene las dimensiones y se puede medir en forma gráfica la relación que se tiene con respecto a la unidad.

4 Escalas Gráficas Un plano topográfico es un papel de área pequeña que representa una área determinada de superficie terrestre. Por esta razón la distancia que se mida en el plano tiene una relación con la distancia que se trata en el campo. A esta relación se le conoce como escala del plano y se expresa como se dijo antes con un número que es la unidad medida en el plano y otro que representa las unidades que corresponden a la distancia en el terreno. Introducción a la topografía serie Shaum, James y Roy Wirshing Paginas 173 y 339

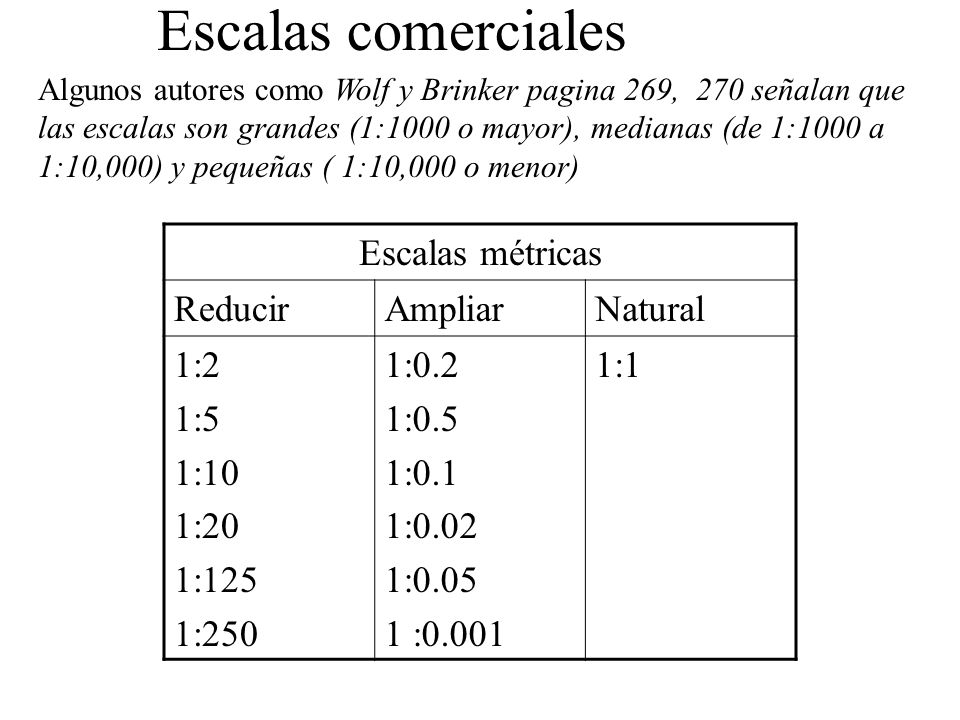

5 Escalas comerciales Escalas métricas Reducir Ampliar Natural 1:2 1:5
Algunos autores como Wolf y Brinker pagina 269, 270 señalan que las escalas son grandes (1:1000 o mayor), medianas (de 1:1000 a 1:10,000) y pequeñas ( 1:10,000 o menor) Escalas métricas Reducir Ampliar Natural 1:2 1:5 1:10 1:20 1:125 1:250 1:0.2 1:0.5 1:0.1 1:0.02 1:0.05 1 :0.001 1:1

6 Las escalas son inversamente proporcionales al tamaño del dibujo

7 Otro tipo de escalas http://www.angelfire.com/ut/carrosrc/page3.html

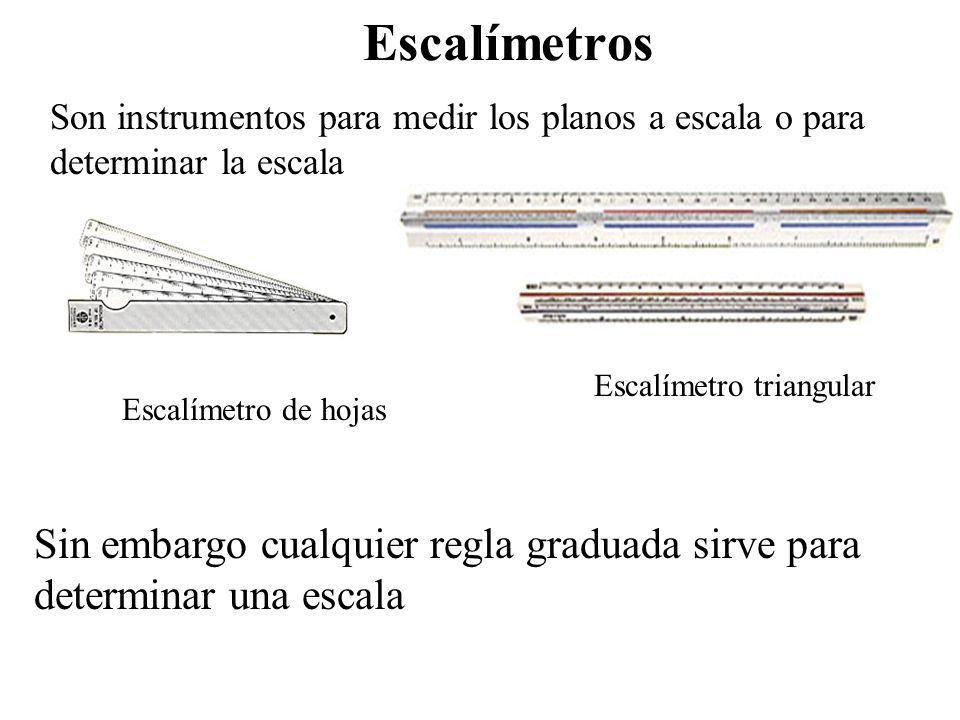

8 Escalímetros Son instrumentos para medir los planos a escala o para determinar la escala Escalímetro triangular Escalímetro de hojas Sin embargo cualquier regla graduada sirve para determinar una escala

9 Ejercicios para clase
