1 Programa Transdisciplinario en Investigación y Desarrollo en Facultades y Escuelas Macroproyecto La Ciudad Universitaria y la Energía Universidad Nacional Autónoma de México

2 Línea de investigación: DIAGNOSTICO/AHORRO DE ENERGIA Jefe del Proyecto: M. en I. David Franco Martínez DIA-E: Diagnóstico Integral para el Ahorro de Electricidad Dependencia participante: FES ARAGÓN

3 Participantes. Macroproyecto La Ciudad Universitaria y la Energía. ALUMNOS 1.José Alberto Grimaldo Hernández 2.Uzziel Efraín Torres Juárez 3.Israel Martínez Valencia 4.Héctor Vázquez Álvarez 5.Plancarte Tapia Rene Elyasib 6.Sierra Diaz Eduardo Julio Cesar Martínez 7.Diaz Reyes Rene Yonatan DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

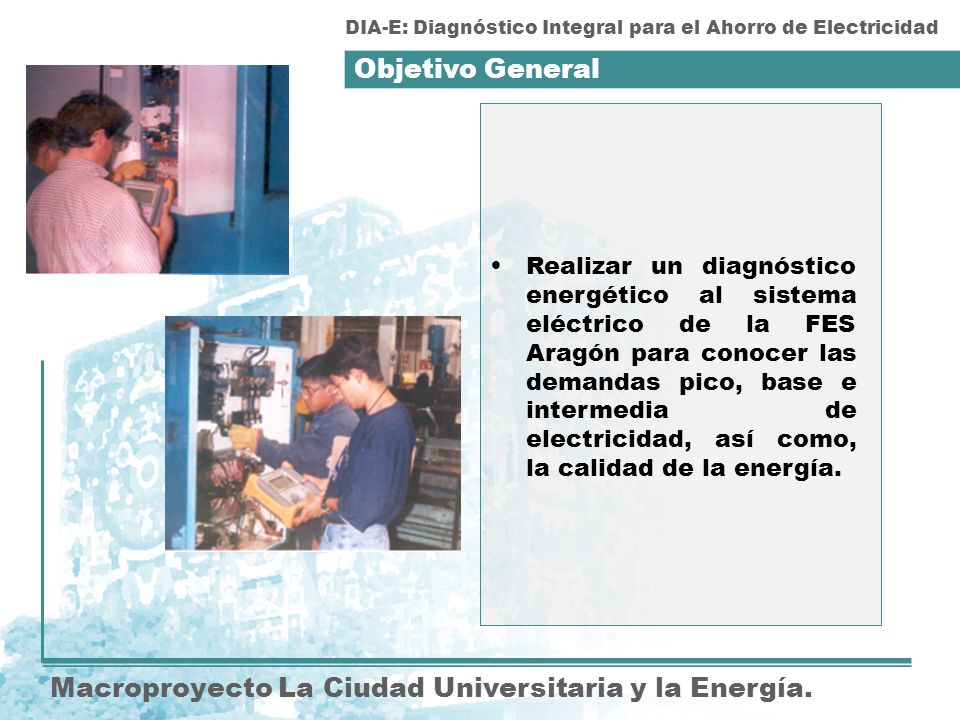

4 Objetivo General Macroproyecto La Ciudad Universitaria y la Energía. Realizar un diagnóstico energético al sistema eléctrico de la FES Aragón para conocer las demandas pico, base e intermedia de electricidad, así como, la calidad de la energía. DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

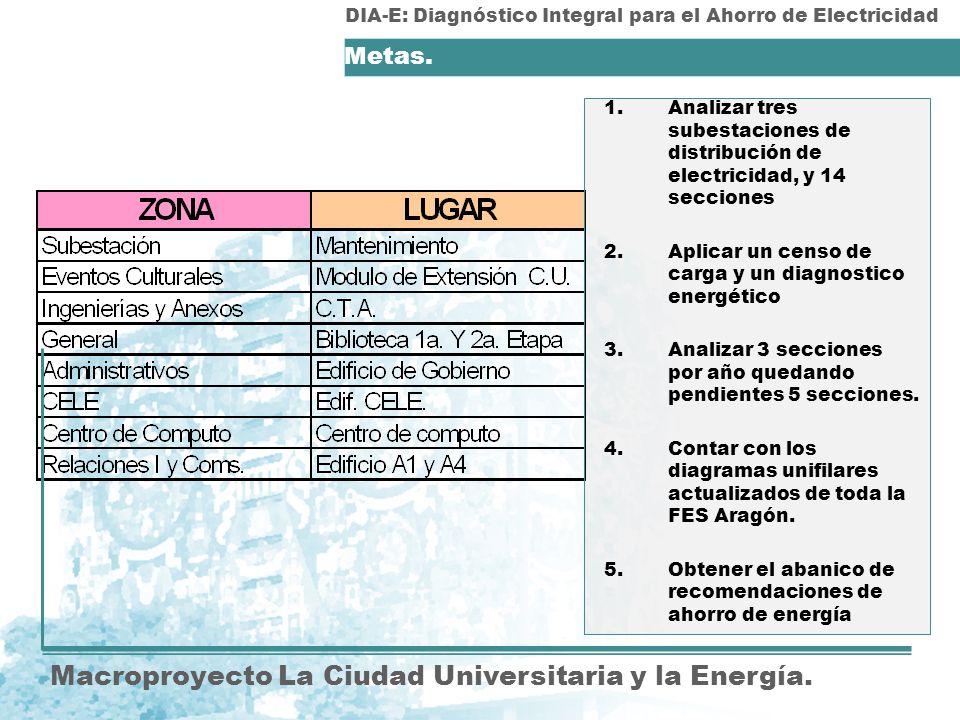

5 Metas. Macroproyecto La Ciudad Universitaria y la Energía. DIA-E: Diagnóstico Integral para el Ahorro de Electricidad 1.Analizar tres subestaciones de distribución de electricidad, y 14 secciones 2.Aplicar un censo de carga y un diagnostico energético 3.Analizar 3 secciones por año quedando pendientes 5 secciones. 4.Contar con los diagramas unifilares actualizados de toda la FES Aragón. 5.Obtener el abanico de recomendaciones de ahorro de energía

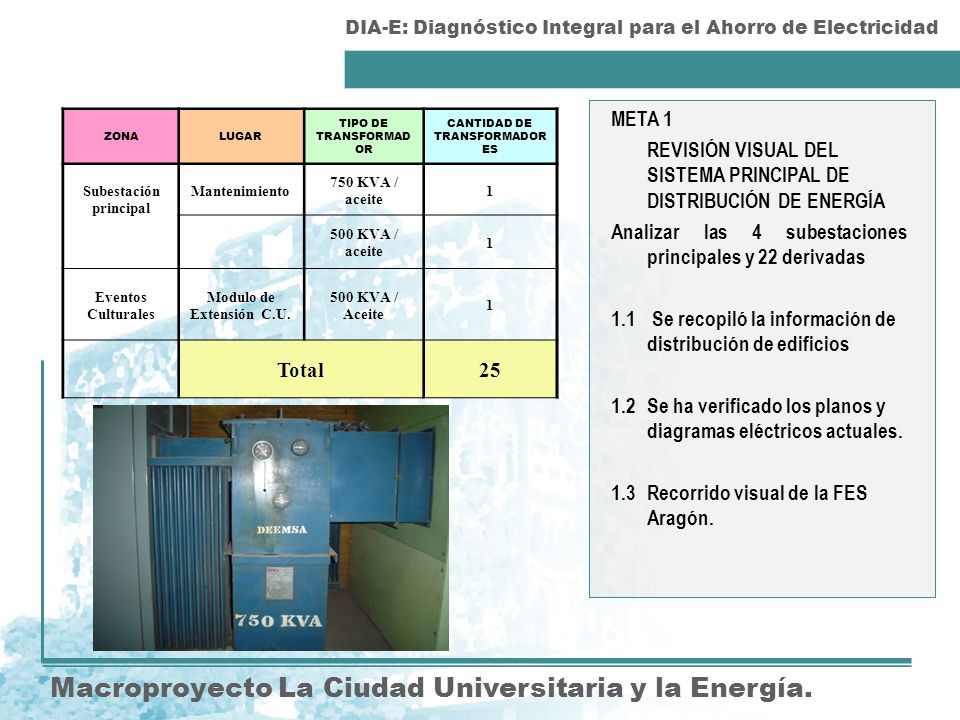

6 Estado actual del proyecto. ZONALUGAR TIPO DE TRANSFORMAD OR CANTIDAD DE TRANSFORMADOR ES Subestación principal Mantenimiento 750 KVA / aceite 1 500 KVA / aceite 1 Eventos Culturales Modulo de Extensión C.U. 500 KVA / Aceite 1 Total25 Macroproyecto La Ciudad Universitaria y la Energía. META 1 REVISIÓN VISUAL DEL SISTEMA PRINCIPAL DE DISTRIBUCIÓN DE ENERGÍA Analizar las 4 subestaciones principales y 22 derivadas 1.1 Se recopiló la información de distribución de edificios 1.2Se ha verificado los planos y diagramas eléctricos actuales. 1.3Recorrido visual de la FES Aragón. DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

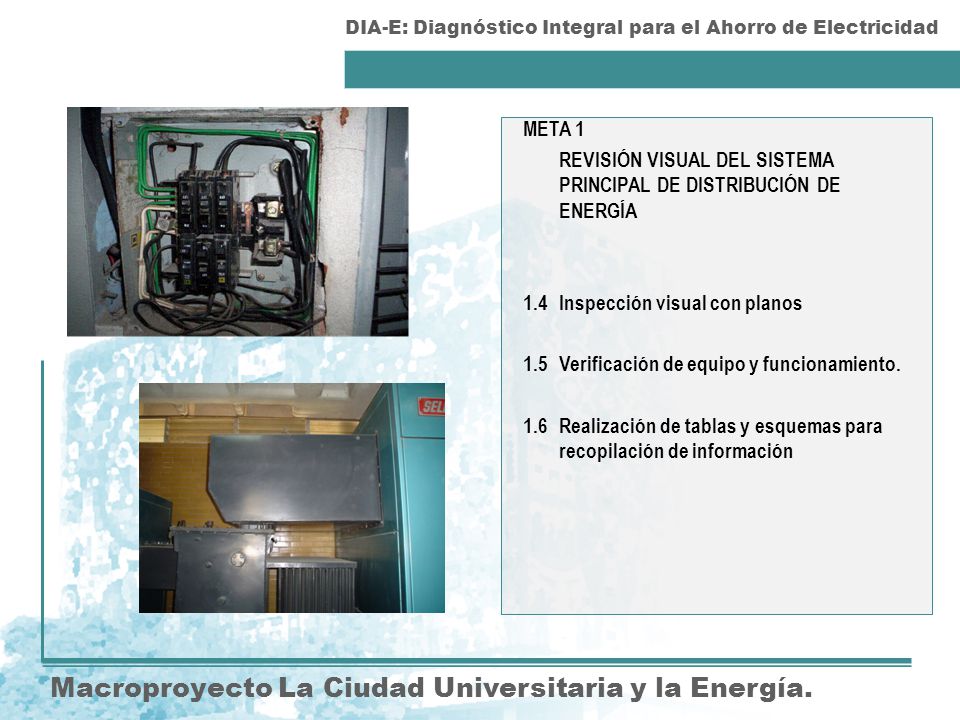

7 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 1 REVISIÓN VISUAL DEL SISTEMA PRINCIPAL DE DISTRIBUCIÓN DE ENERGÍA 1.4Inspección visual con planos 1.5Verificación de equipo y funcionamiento. 1.6Realización de tablas y esquemas para recopilación de información DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

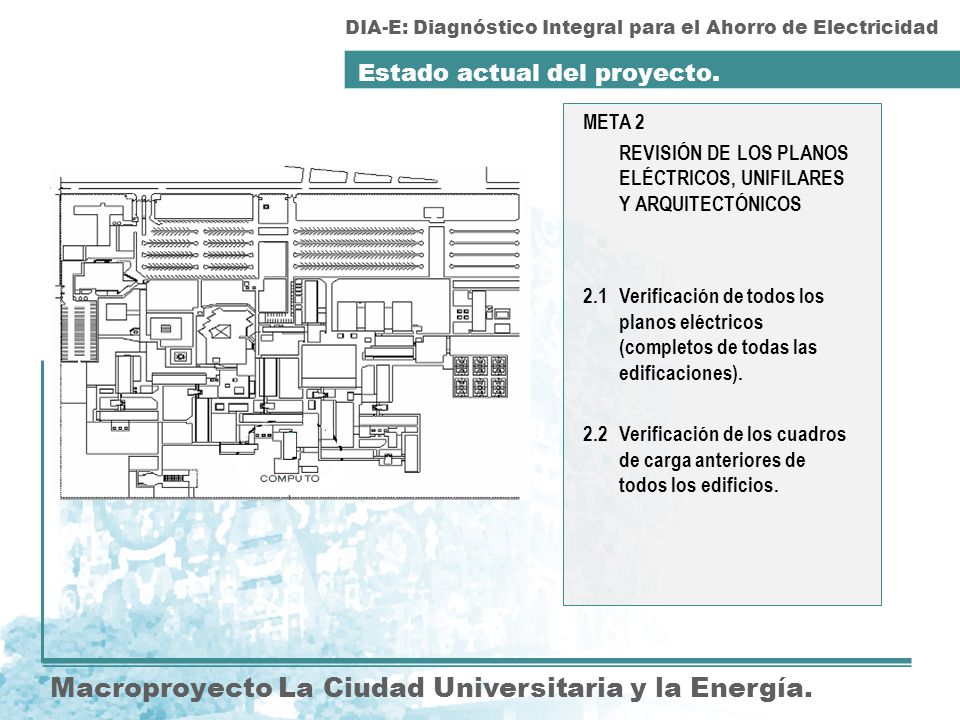

8 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 2 REVISIÓN DE LOS PLANOS ELÉCTRICOS, UNIFILARES Y ARQUITECTÓNICOS 2.1Verificación de todos los planos eléctricos (completos de todas las edificaciones). 2.2Verificación de los cuadros de carga anteriores de todos los edificios. DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

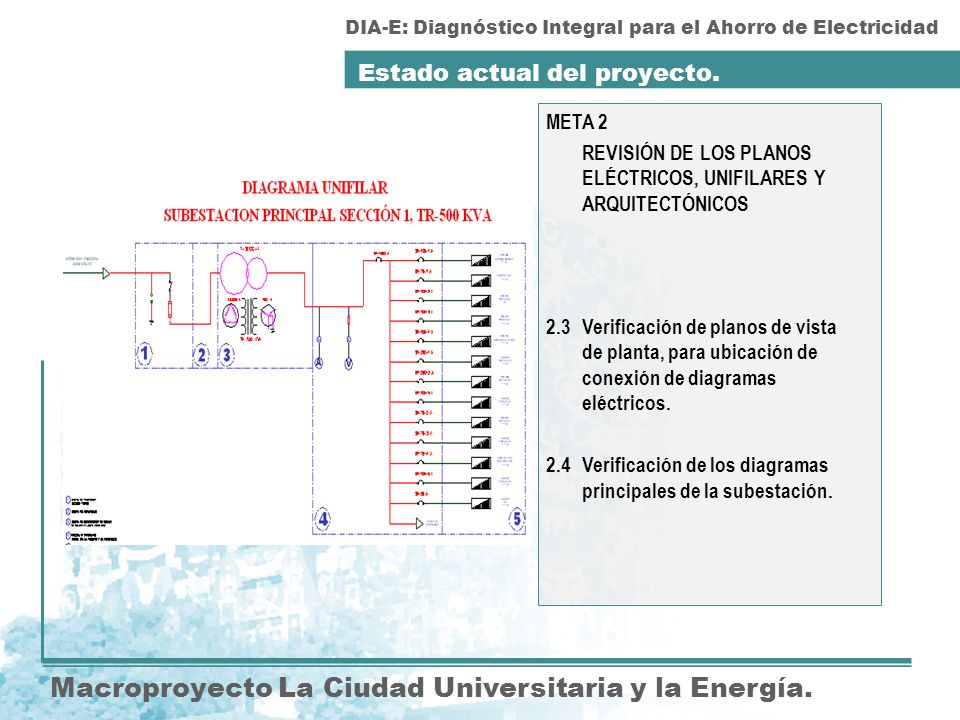

9 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 2 REVISIÓN DE LOS PLANOS ELÉCTRICOS, UNIFILARES Y ARQUITECTÓNICOS 2.3Verificación de planos de vista de planta, para ubicación de conexión de diagramas eléctricos. 2.4Verificación de los diagramas principales de la subestación. DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

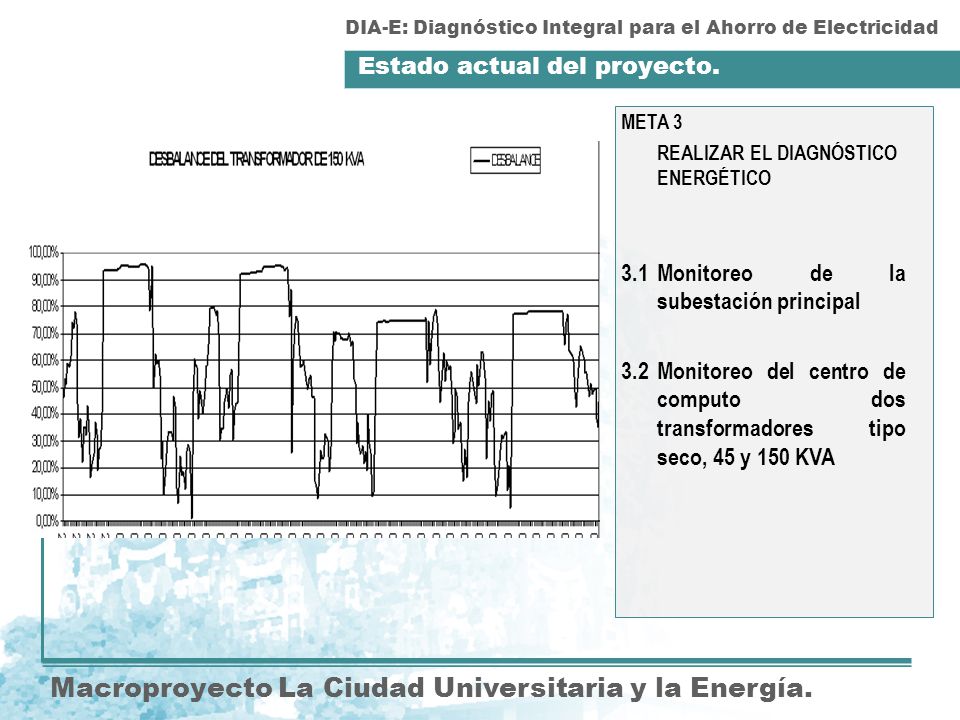

10 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 3 REALIZAR EL DIAGNÓSTICO ENERGÉTICO 3.1Monitoreo de la subestación principal 3.2Monitoreo del centro de computo dos transformadores tipo seco, 45 y 150 KVA DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

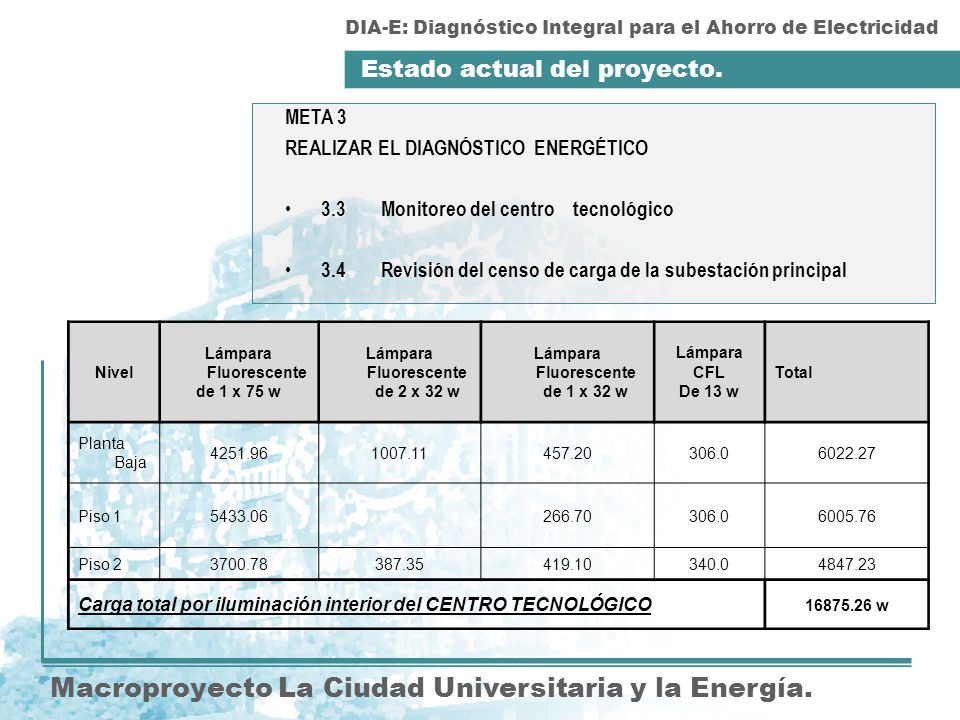

11 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 3 REALIZAR EL DIAGNÓSTICO ENERGÉTICO 3.3Monitoreo del centro tecnológico 3.4Revisión del censo de carga de la subestación principal DIA-E: Diagnóstico Integral para el Ahorro de Electricidad Nivel Lámpara Fluorescente de 1 x 75 w Lámpara Fluorescente de 2 x 32 w Lámpara Fluorescente de 1 x 32 w Lámpara CFL De 13 w Total Planta Baja 4251.961007.11457.20306.06022.27 Piso 15433.06266.70306.06005.76 Piso 23700.78387.35419.10340.04847.23 Carga total por iluminación interior del CENTRO TECNOLÓGICO 16875.26 w

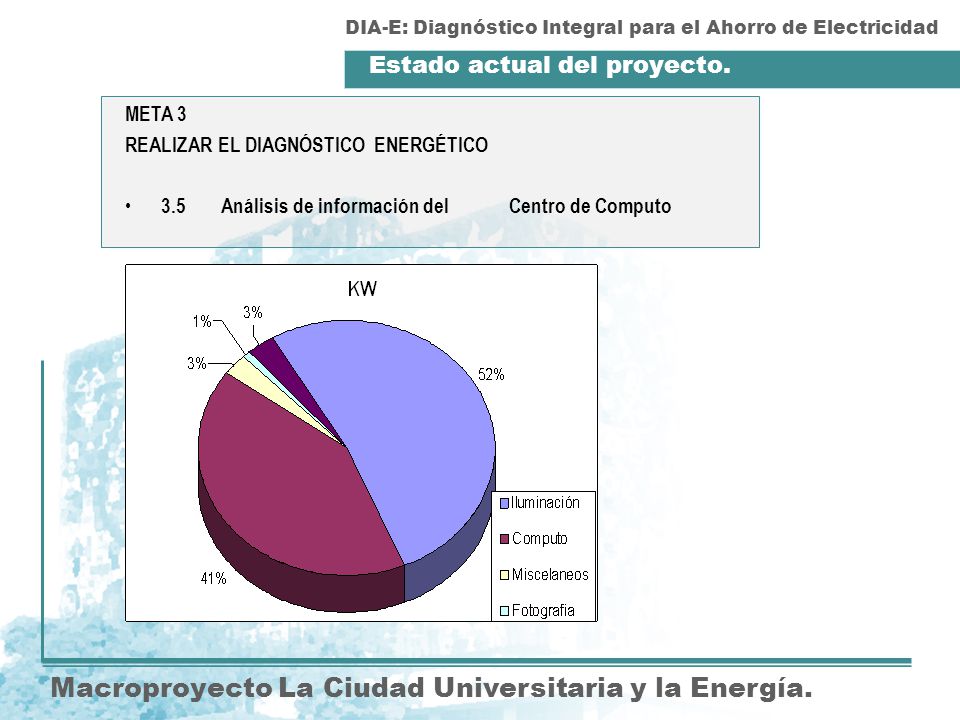

12 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. META 3 REALIZAR EL DIAGNÓSTICO ENERGÉTICO 3.5Análisis de información del Centro de Computo DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

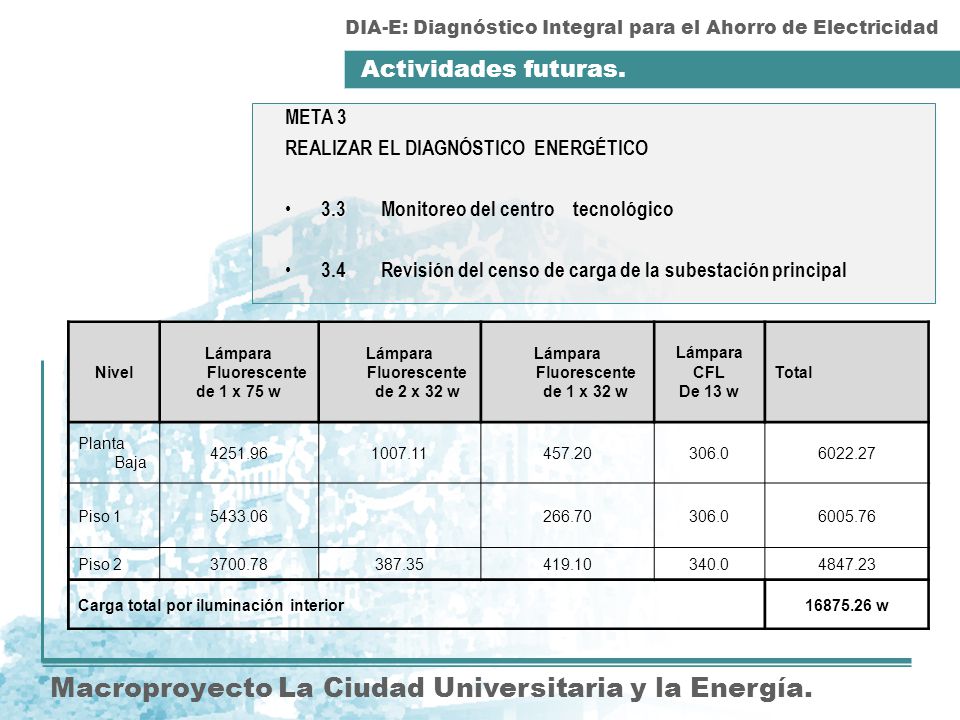

13 Actividades futuras. Macroproyecto La Ciudad Universitaria y la Energía. META 3 REALIZAR EL DIAGNÓSTICO ENERGÉTICO 3.3Monitoreo del centro tecnológico 3.4Revisión del censo de carga de la subestación principal DIA-E: Diagnóstico Integral para el Ahorro de Electricidad Nivel Lámpara Fluorescente de 1 x 75 w Lámpara Fluorescente de 2 x 32 w Lámpara Fluorescente de 1 x 32 w Lámpara CFL De 13 w Total Planta Baja 4251.961007.11457.20306.06022.27 Piso 15433.06266.70306.06005.76 Piso 23700.78387.35419.10340.04847.23 Carga total por iluminación interior16875.26 w

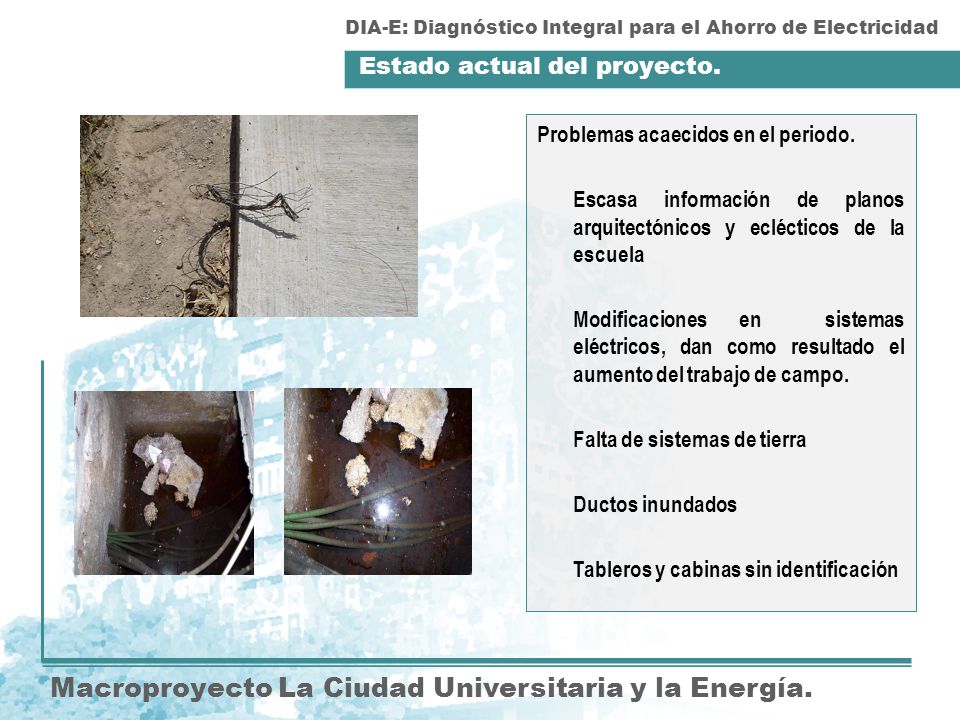

14 Estado actual del proyecto. Macroproyecto La Ciudad Universitaria y la Energía. Problemas acaecidos en el periodo. Escasa información de planos arquitectónicos y eclécticos de la escuela Modificaciones en sistemas eléctricos, dan como resultado el aumento del trabajo de campo. Falta de sistemas de tierra Ductos inundados Tableros y cabinas sin identificación DIA-E: Diagnóstico Integral para el Ahorro de Electricidad

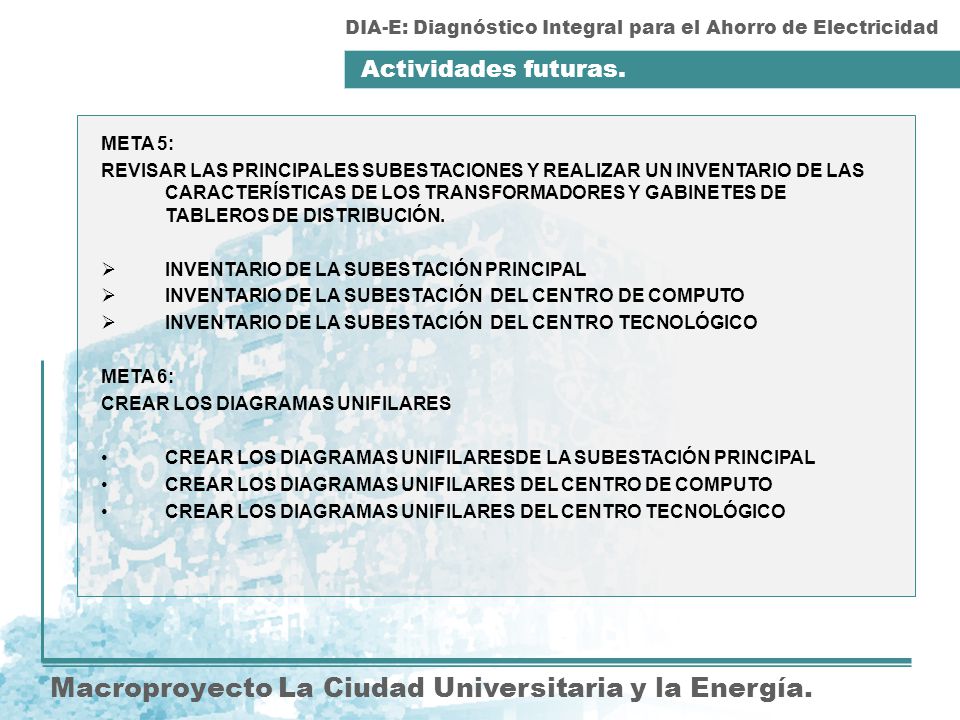

15 Actividades futuras. Macroproyecto La Ciudad Universitaria y la Energía. META 5: REVISAR LAS PRINCIPALES SUBESTACIONES Y REALIZAR UN INVENTARIO DE LAS CARACTERÍSTICAS DE LOS TRANSFORMADORES Y GABINETES DE TABLEROS DE DISTRIBUCIÓN.  INVENTARIO DE LA SUBESTACIÓN PRINCIPAL  INVENTARIO DE LA SUBESTACIÓN DEL CENTRO DE COMPUTO  INVENTARIO DE LA SUBESTACIÓN DEL CENTRO TECNOLÓGICO META 6: CREAR LOS DIAGRAMAS UNIFILARES CREAR LOS DIAGRAMAS UNIFILARESDE LA SUBESTACIÓN PRINCIPAL CREAR LOS DIAGRAMAS UNIFILARES DEL CENTRO DE COMPUTO CREAR LOS DIAGRAMAS UNIFILARES DEL CENTRO TECNOLÓGICO DIA-E: Diagnóstico Integral para el Ahorro de Electricidad
