1 RADIACIÓN TÉRMICA Andrés Felipe Rojas Ramírez Cod. 235072 G1E24

2 INTRODUCCIÓN Se va a tratar el tema de la radiación térmica, de forma tal que se trataran las leyes de la física que rigen este fenómeno y dar una pequeña explicación de la historia y del momento actual de las cámaras termografícas

3 RADIACIÓN TÉRMICA

4 PLANCK  Un oscilador de frecuencia natural puede tomar o ceder energía únicamente en proporciones de magnitud E=hν, donde h es una nueva constante de la naturaleza, —llamada en honor de Planck "constante de Planck" (el cuanto de acción, pues tiene dimensiones de acción, energía por tiempo)— y solo puede emitir energía dadas por E=hνn, donde n es un entero positivo, ν la frecuencia de la radiación

5 WIEN  La ley de desplazamiento de Wien, en la cual la longitud de onda de la densidad de energía máxima (pico de emisión) es inversamente proporcional a su temperatura absoluta. Donde T es la temperatura del cuerpo negro en Kelvin (ºK) y λ máx. es la longitud de onda del pico de emisión en metros.

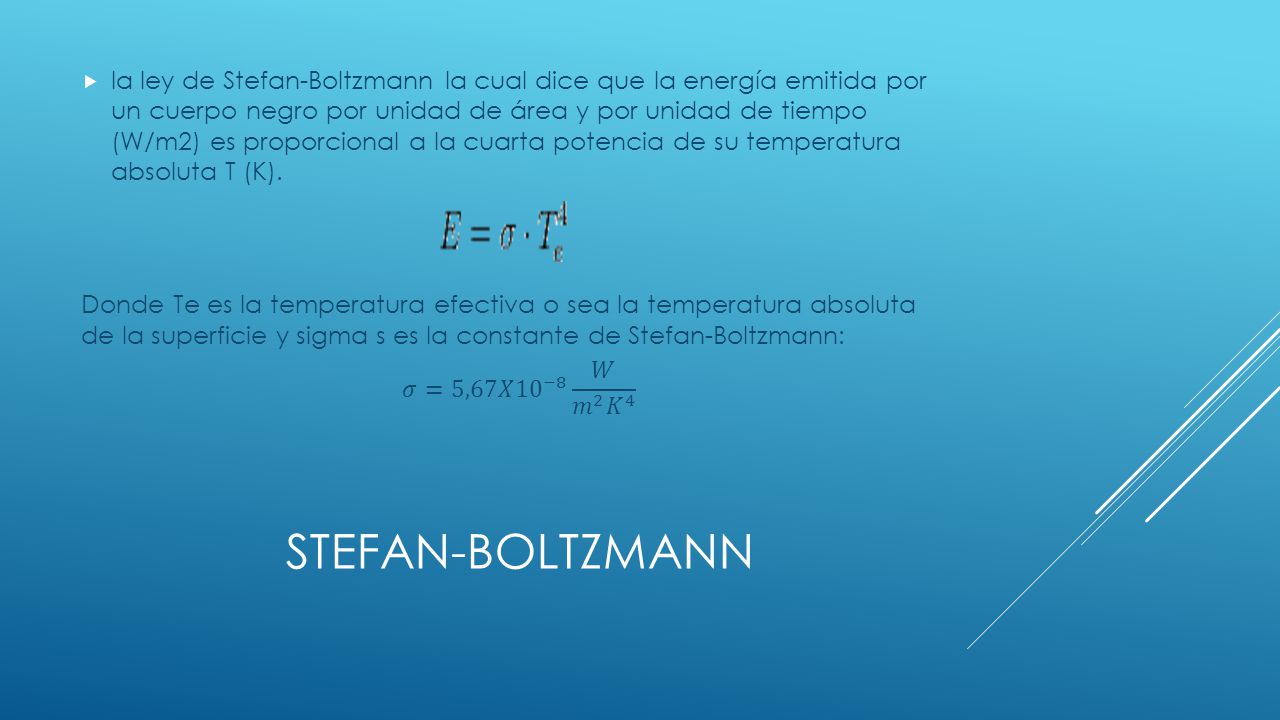

6 STEFAN-BOLTZMANN

7 CAMARA TERMOGRÁFICA  La empresa Sueca AGA lanzó al mercado la primera cámara termográfica para propósitos civiles y comerciales en 1960.  Las primeras cámaras eran pesadas, grandes y poco manejables. No fue hasta los 80s cuando aparecieron las primeras cámaras termográficas cómodas y manejables.  Muchos avances técnicos, un progreso importante en el campo de la tecnología informática y la llegada de la era digital en la mitad de los 90s provocaron la rápida evolución de las cámaras.

8 CAMARA TERMOGRÁFICA  Los objetivos es un sistema óptico que incorpora varias lentes individuales. Estas lentes definen el campo de visión en el que la cámara puede detectar la radiación infrarroja. La lente también cumple la misión de hacer llegar la cantidad adecuada de radiación infrarroja al detector (sensor). Como ya se ha mencionado, el tipo de objetivo determina el campo de visión de la cámara termográfica. En termografía, se distingue habitualmente entre objetivo angular y teleobjetivo.

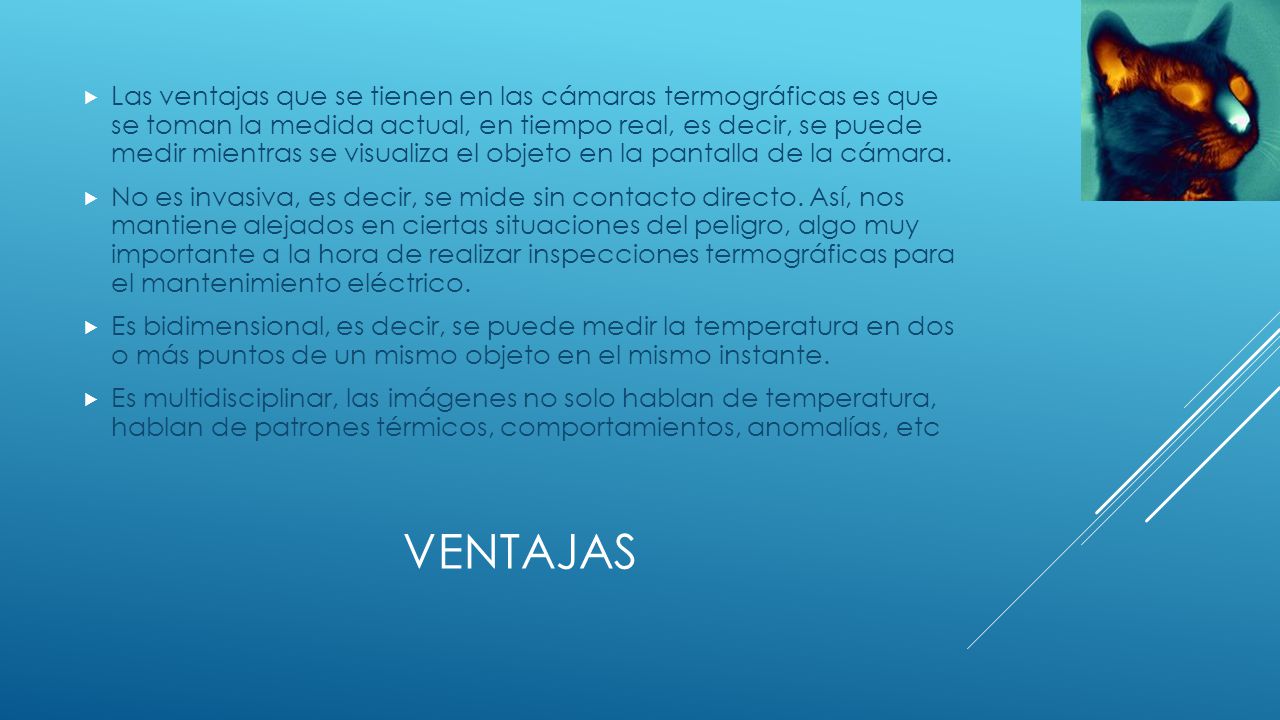

9 VENTAJAS  Las ventajas que se tienen en las cámaras termográficas es que se toman la medida actual, en tiempo real, es decir, se puede medir mientras se visualiza el objeto en la pantalla de la cámara.  No es invasiva, es decir, se mide sin contacto directo. Así, nos mantiene alejados en ciertas situaciones del peligro, algo muy importante a la hora de realizar inspecciones termográficas para el mantenimiento eléctrico.  Es bidimensional, es decir, se puede medir la temperatura en dos o más puntos de un mismo objeto en el mismo instante.  Es multidisciplinar, las imágenes no solo hablan de temperatura, hablan de patrones térmicos, comportamientos, anomalías, etc
