7. Cartografía hidrográfica Antonio Vázquez Hoehne

Presentación del tema: "7. Cartografía hidrográfica Antonio Vázquez Hoehne"— Transcripción de la presentación:

1 7. Cartografía hidrográfica Antonio Vázquez Hoehne
Octubre 2003 Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

2 7. Cartografía hidrográfica
7.1. Mapa de cuencas hidrográficas 7.2. Mapa de evolución fluvial 7.3. Mapa de caudales 7.4. Mapas de calidad de las aguas 7.5. Mapas hidrogeológicos 7.6. Mapas de recursos hídricos 7.7. Mapas de hidrología marina

3 1. Mapa de cuencas hidrográficas
En hidrología superficial se señalan las cuencas hidrográficas y las zonas endorreicas FD Mapa: Lautensach.H: Geografía de España y Portugal

4 Fuente: Atlas Nacional de España
7.1. Mapa de cuencas hidrográficas (2/2) El pequeño tamaño de los lagos implica que se presenten englobados como “zona de lagos”. En este mapa se clasifican según su génesis mediante el color. FD Fuente: Atlas Nacional de España Esquema

5 2. Mapa de evolución fluvial
La evolución fluvial se puede plantear mediante líneas que corresponden a distintas fechas y flechas que indican la evolución del curso del rio FD Mapa: Victor Gómez Montero y Verónica Maeso González Esquema

6 Mapa: Atlas Nacional de España
3. Mapa de caudales 7.3. Mapa de caudales (1/5) En las estaciones de aforo se mide el caudal y las características de las aguas. En ocasiones se canalizan los cursos para facilitar los cálculos (color rojo en el mapa). Los registros continuos (limnígrafos) se indican mediante signos distintos. FD Mapa: Atlas Nacional de España

7 Concepto de caudal y de módulo de un río
7.3. Mapa de caudales (2/5) Concepto de caudal y de módulo de un río El módulo se define por un valor que corresponde al caudal medio anual expresado en m3 / segundo Forma de obtención del caudal El caudal de un año se obtiene promediando el de los meses y el de cada uno de éstos, promediando el diario. Caudales de los ríos españoles, europeos, mundiales Mapa 1: Lautensach. Geografía de España y Portugal Mapa 2: Gran Atlas de España. Planeta El módulo del Ebro o del Duero es de unos 600 m3 / segundo El módulo del Rin o el Ródano alcanza los 2000 m3 / segundo mientras que el del Amazonas llega a m3 / segundo FD

8 Mapa de regímenes de los ríos
7.3. Mapa de caudales (3/5) Mapa de regímenes de los ríos Las variaciones del caudal medio de un río constituyen su régimen, que está condicionado por el tipo de alimentación fluvial. FD Mapa: Gran Atlas de España. Salvat

9 Concepto de caudal relativo
7.3. Mapa de caudales (4/5) Concepto de caudal relativo Como el caudal absoluto está influido por el tamaño de la cuenca, interesa conocer el caudal relativo que hace referencia al caudal absoluto entre la superficie de la cuenca, generalmente en litros/ segundo / Km2. FD Mapa: Lautensach. Geografía de España y Portugal

10 7.3. Mapa de caudales (5/5) La duración media del agua a lo largo de los cursos se mide desde la desembocadura hacia la cabecera y puede ser calibrada en diversas condiciones FD Mapa: Atlas de la Cuenca del Guadarrama a su paso por la Comunidad de Madrid: Diego Murat Salinero, Cristina Ortega Colomo y Luis Hierro Vicente Esquema

11 4. Mapas de calidad de las aguas
7.4. Mapa de calidad de las aguas (1/2) 4. Mapas de calidad de las aguas A lo largo del río se miden características del agua como la dureza, del agua, la demanda biológica de oxígeno (DBO) y el contenido en diversos componentes La buena calidad de las aguas se asocia a colores azules, y la falta de ella a colores rojos o negros FD Mapa: Atlas Nacional de España

12 Mapa: Atlas Nacional de España
7.4. Mapa de calidad de las aguas (2/2) Entre las características del agua una de las más significativas es la de la dureza, que mide el contenido en carbonatos por volumen de agua FD Mapa: Atlas Nacional de España Esquema

13 5. Características de los mapas hidrogeológicos
Los mapas hidrogeológicos son los que tratan las aguas subterráneas FD Mapa: Grand Atlas de la France. Sélection du Reader’s Digest.

14 7.5. Mapas hidrogeológicos (2/8)
Perspectiva según la cual se considera la representación geológica en los mapas hidrogeológicos Se representan las unidades litológicas (solo roquedo), no cronoestratigráficas (edad y roquedo correspondiente), donde lo fundamental es la permeabilidad FD Mapa: IGME: Mapa Hidrogeológico de España. E:1/ Hoja de Daimiel.

15 Sistema de numeración de los pozos
7.5. Mapas hidrogeológicos (3/8) Los símbolos referidos a los afloramientos de agua en los mapas hidrogeológicos Dan información sobre si se trata de manantiales o pozos; si son surgentes o no; excavados o perforados o de salida natural; de inyección; temporales/ permanentes; kársticos; subacuáticos; con aguas minerales, termales, termominerales, de inyección; galerías tipo qanat Sistema de numeración de los pozos Mapa: IGME: Mapa Hidrogeológico de España. E:1/ Hoja de Daimiel. Número de columna del mapa a escala 1/50.000 Número de fila del mapa a escala 1/50.000 Número de octante (división de la hoja MTN en 8 partes) Número de pozo FD

16 Elementos representados en un mapa hidrogeológico
7.5. Mapas hidrogeológicos (4/8) La isohipsas (curvas de igual altitud) de los niveles hidrostáticos de los distintos acuíferos A veces con diferente signo, para distintas unidades litológicas. El problema cartográfico es grande porque con frecuencia existen varios acuíferos y su representación ortográfica desemboca en superposiciones. Divisorias de aguas subterráneas Mapa: IGME: Mapa Hidrogeológico de España. E:1/ Hoja de Daimiel. Direcciones de flujo del acuífero Localización y numeración de los pozos FD

17 Información complementaria en los mapas hidrogeológicos
Transmisividad, La tranmisividad hace referencia al volumen de agua que circula en un determinado espacio de tiempo por el acuífero Mapa: IGME: Mapa Hidrogeológico de España. E:1/ Hoja de Daimiel. FD

18 Información complementaria en los mapas hidrogeológicos
Conductividad eléctrica del agua Mapa: IGME: Mapa Hidrogeológico de España. E:1/ Hoja de Daimiel. Ordenación cromática desaconsejable FD

19 Mapas Hidrogeológicos en España
En España los mapas hidrogeológicos los publica el IGME (Instituto Geológico y Minero) a tres escalas fundamentales Mapas hidrogeológicos a escala 1/ Del mapa 1/ se han realizado dos versiones: - una primera del año 1970 (Mapa de Reconocimiento Hidrogeológico) - otra reformada del año 1990 (Mapa Hidrogeológico). En la memoria correspondiente además de una información pormenorizada y jerarquizada de los acuíferos en Sistemas y Unidades Hidrogeológicas, se plantea una verdadera introducción al tema de las aguas subterráneas. Mapa: Mapa Hidrogeológico FD

20 - los Mapas de Orientación de Vertidos de Residuos Sólidos Urbanos.
7.5. Mapas hidrogeológicos (8/8) Asociados a los mapas hidrogeológicos aparecen los llamados mapas aplicados, entre los que destacan: - los Mapas de Orientación de Vertidos de Residuos Sólidos Urbanos. Vulnerabilidad a la contaminación. Traduce de forma casi directa la permeabilidad del sustrato, máxima en el Cuaternario aluvial FD Mapa: Atlas de la Comunidad de Madrid Esquema

21 6. Mapas de recursos hídricos
Contenido de los mapas de recursos hidraúlicos globales. Mapa: Fuente ajena En un mapa de recursos hídricos globales se consideran todos los aspectos referidos al agua: precipitaciones, hidrología superficial y subterránea FD

22 Mapa: Atlas Nacional de España
7.6. Mapas de recursos hídricos (2/4) Además de los recursos es trascendental conocer la demanda de agua, que se puede utilizar para diversos fines. FD Mapa: Atlas Nacional de España

23 Mapa: Atlas Nacional de España
7.6. Mapas de recursos hídricos (3/4) La relación entre oferta y demanda de agua da lugar a los mapas muy expresivos de balance hidráulico FD Mapa: Atlas Nacional de España

24 Mapa: Atlas of Pennsylvania
7.6. Mapas de recursos hídricos (4/4) Las características de los ríos pueden ser contempladas desde perspectivas tan específicas como la facilidad que presentan a la navegabilidad en canoa FD Mapa: Atlas of Pennsylvania Esquema

25 7. Mapas de hidrología marina
En hidrología marina a pequeña escala la diferentes corrientes pueden ser representadas con distintos colores en función de su temperatura FD Mapa: Schweizerische Mittelschulatlas

26 Mapa: Atlas Nacional de España

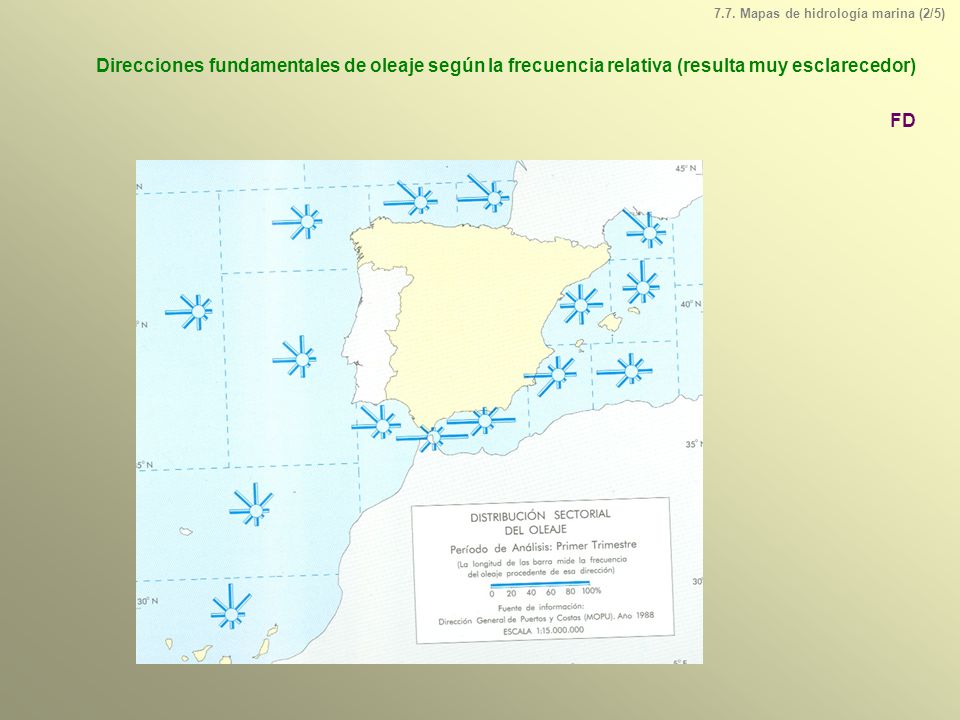

7.7. Mapas de hidrología marina (2/5) Direcciones fundamentales de oleaje según la frecuencia relativa (resulta muy esclarecedor) FD Mapa: Atlas Nacional de España

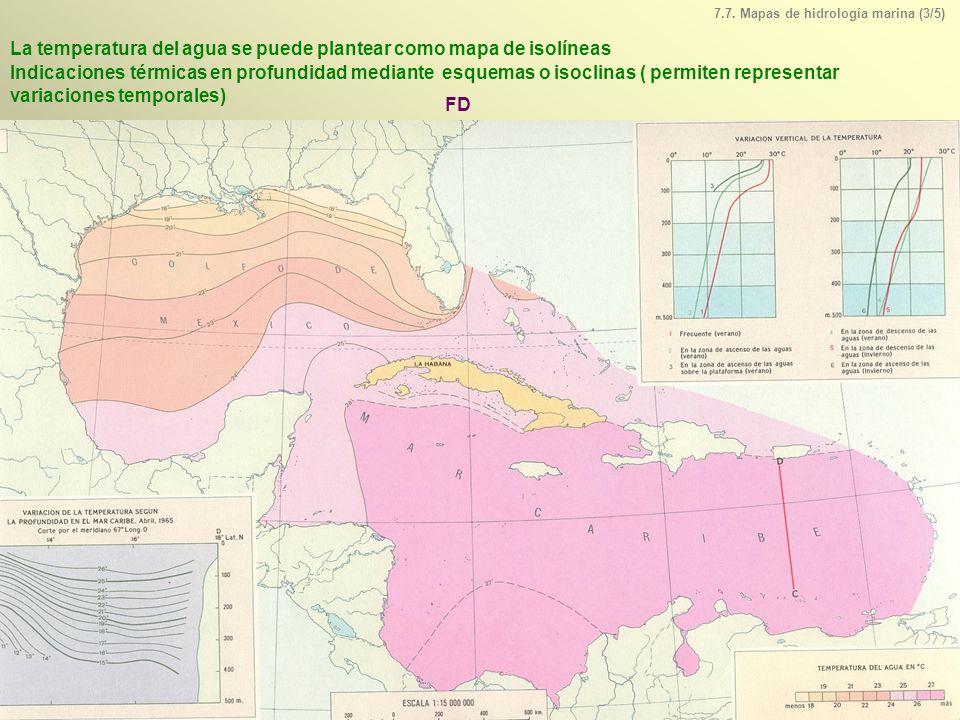

27 La temperatura del agua se puede plantear como mapa de isolíneas
7.7. Mapas de hidrología marina (3/5) La temperatura del agua se puede plantear como mapa de isolíneas Indicaciones térmicas en profundidad mediante esquemas o isoclinas ( permiten representar variaciones temporales) FD Mapa: Atlas de Cuba

28 7.7. Mapas de hidrología marina (4/5)
La salinidad es otra característica significativa en los mapas de hidrología marina FD Mapa: Atlas de Cuba

29 7.7. Mapas de hidrología marina (5/5)
El carácter ascendente o descendente de las aguas resulta un indicador decisivo sobre los bancos de pesca ya que el ascenso de las aguas acarrea los nutrientes profundos. FT Mapa: Atlas de Cuba Esquema
