UD. 5 TRAZADOS GEOMÉTRICOS BÁSICOS

Presentación del tema: "UD. 5 TRAZADOS GEOMÉTRICOS BÁSICOS"— Transcripción de la presentación:

1 UD. 5 TRAZADOS GEOMÉTRICOS BÁSICOS
Libro año pasado – pág. 82 Libro nuevo – pág.120

2 La palabra Geometría significa medición de tierra.
LA GEOMETRÍA ESTÁ EN TODAS LAS PARTES:

3 TIPOS DE GEOMETRÍA GEOMETRÍA PLANA GEOMETRÍA ESPACIAL
Estudio de las figuras geométricas bidimensionales Estudio de las figuras geométricas tridimensionales

4 En esta unidad vamos a realizar ejercicios muy sencillos y divertidos utilizando las herramientas del dibujo técnico como el compás o la escuadra y el cartabón: realizaremos dibujos con polígonos, ángulos, estrellas, circunferencias, etc.

5 . + Elementos Geométricos
El punto – no tiene dimensión, se representa gráficamente con un pequeño círculo o dos trazos y se designa con una letra mayúscula. A B

6 Elementos Geométricos

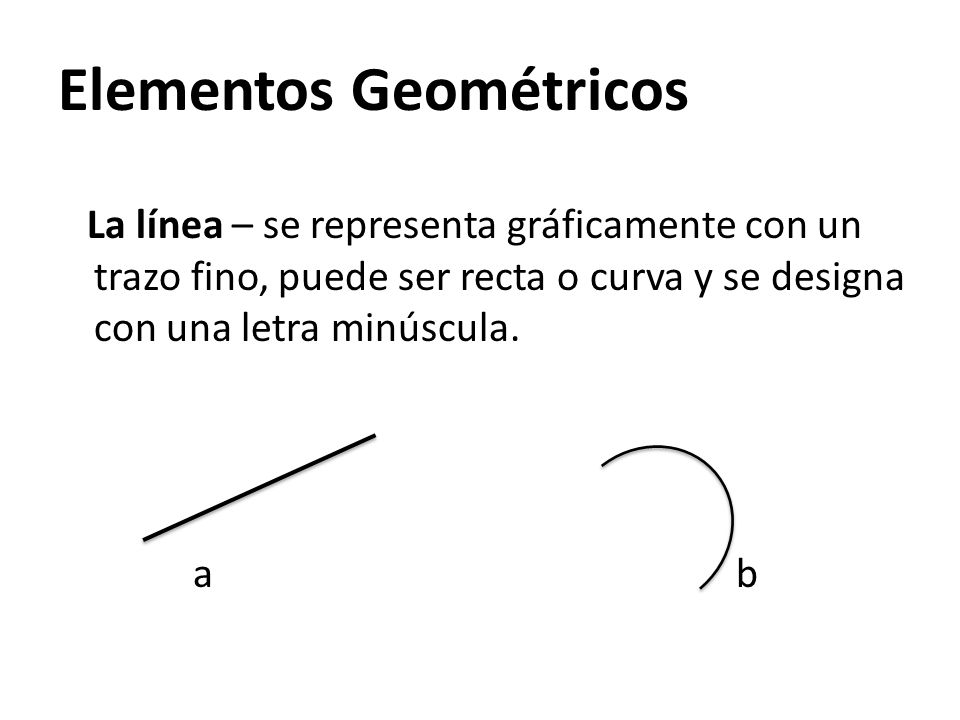

La línea – se representa gráficamente con un trazo fino, puede ser recta o curva y se designa con una letra minúscula. a b

7 Elementos Geométricos
El plano – se define a partir de dos rectas que se cortan o tres puntos no alineados. Se designa con una letra griega.  

8 LOS INSTRUMENTOS DE DIBUJO

9 LOS INSTRUMENTOS DE DIBUJO
el compás: es el instrumento que nos permitirá realizar circunferencias o arcos de circunferencia.

10 Utilización del compás

11 LOS INSTRUMENTOS DE DIBUJO
La regla: se utiliza para trazar rectas y para medir.

12

13 LOS INSTRUMENTOS DE DIBUJO
la escuadra : plantilla de plástico con forma de triángulo isósceles rectángulo. Se utiliza en el trazado de las rectas paralelas y perpendiculares.

14 LOS INSTRUMENTOS DE DIBUJO
el cartabón: plantilla de plástico con forma de triángulo escaleno rectángulo. Se utiliza en el trazado de las rectas paralelas y perpendiculares.

15 ¿Sabes utilizar la escuadra y el cartabón?
Trazados con la escuadra y el cartabón de paralelas.

16 Trazado de paralelas Dos rectas paralelas se definen como las que, "por mucho que las prolongues", nunca se unen. Veamos como se trazan las paralelas con el juego de escuadras:

17 Trazado de rectas perpendiculares con escuadra y cartabón:
RECTAS PERPENDICULARES: son aquellas que se cortan formando ángulos rectos ó de 90º Veamos en la animación como se trazan las perpendiculares con el juego de escuadras

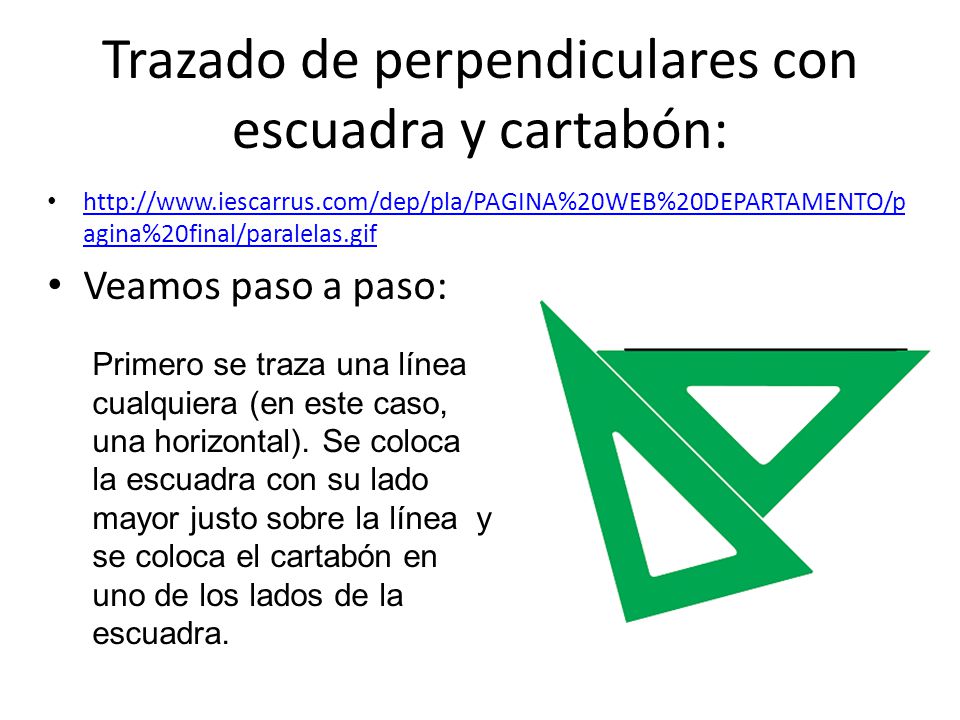

18 Trazado de perpendiculares con escuadra y cartabón:
Veamos paso a paso: Primero se traza una línea cualquiera (en este caso, una horizontal). Se coloca la escuadra con su lado mayor justo sobre la línea y se coloca el cartabón en uno de los lados de la escuadra.

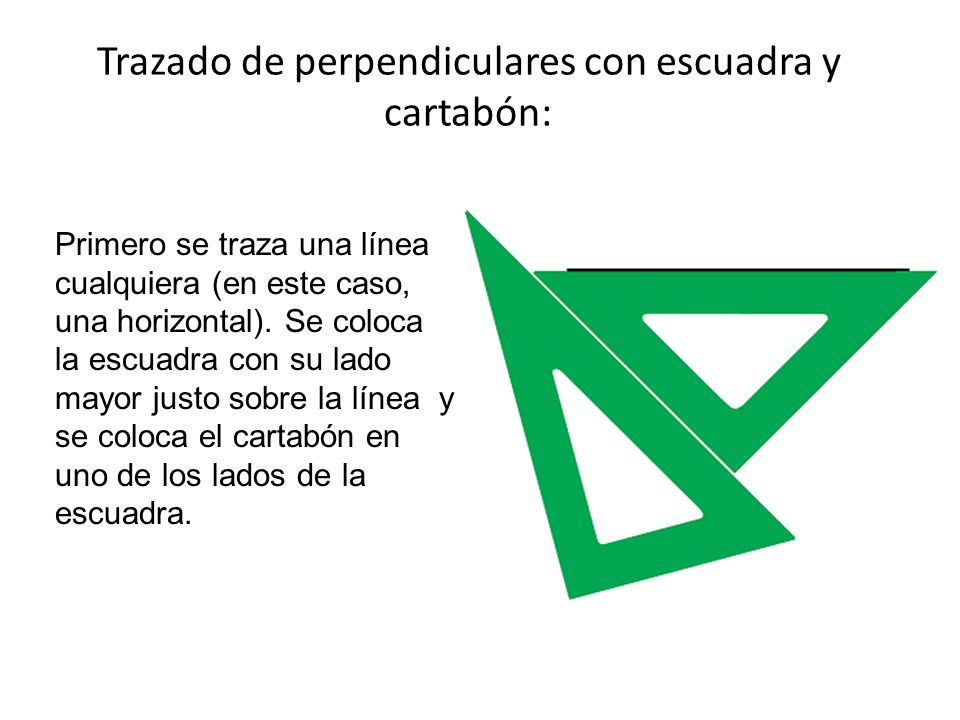

19 Trazado de perpendiculares con escuadra y cartabón:
Primero se traza una línea cualquiera (en este caso, una horizontal). Se coloca la escuadra con su lado mayor justo sobre la línea y se coloca el cartabón en uno de los lados de la escuadra.

20 Trazado de perpendiculares con escuadra y cartabón:
Luego se gira la escuadra, como muestra el dibujo, y se apoya de nuevo sobre el borde del cartabón, que permanece fijo. Por último se traza la recta perpendicular a la anterior . El cartabón sigue fijo durante todo el trazado.

21 LÁMINA 7 CÍRCULOS y RECTAS
Realiza una composición abstracta con círculos y rectas. Haz algunas paralelas y perpendiculares con la escuadra y el cartabón.

22 Lámina 7 1º E/F

23

24 LÁMINA 7e

25 Ejercicios Practica realizando trazados de rectas paralelas y perpendiculares en varias posiciones.

26 Trazado de perpendiculares con escuadra y cartabón:
Veamos paso a paso en la otra diapositiva paralelas Perpendiculares TRAZADO DE UNA CUADRÍCULA
