1 1 Las máquinas TIM y Spineless-Tagless G

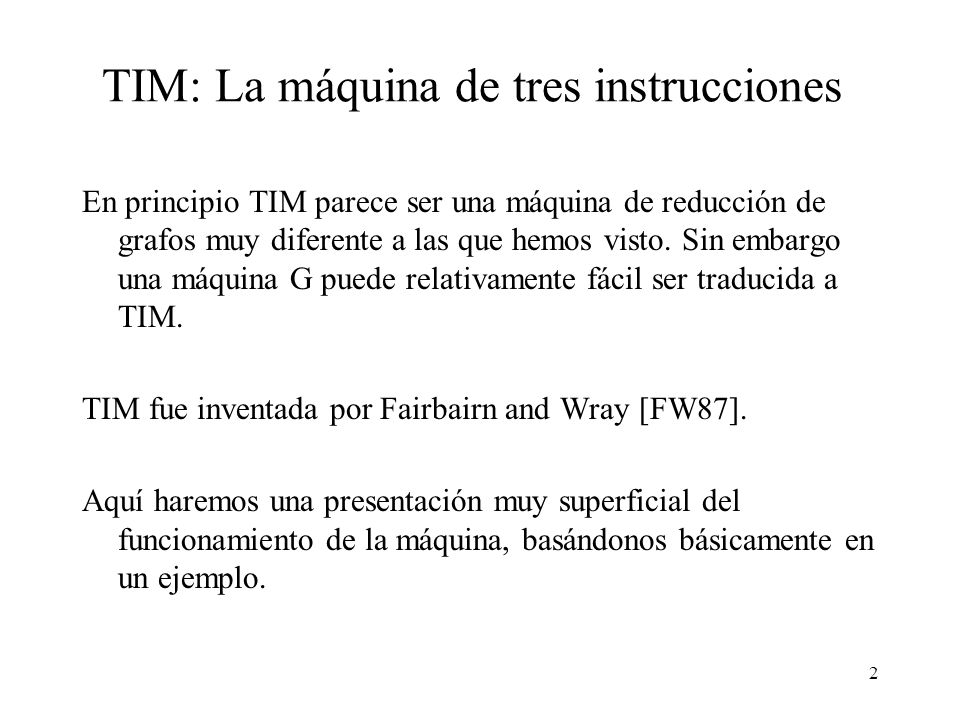

2 2 TIM: La máquina de tres instrucciones En principio TIM parece ser una máquina de reducción de grafos muy diferente a las que hemos visto. Sin embargo una máquina G puede relativamente fácil ser traducida a TIM. TIM fue inventada por Fairbairn and Wray [FW87]. Aquí haremos una presentación muy superficial del funcionamiento de la máquina, basándonos básicamente en un ejemplo.

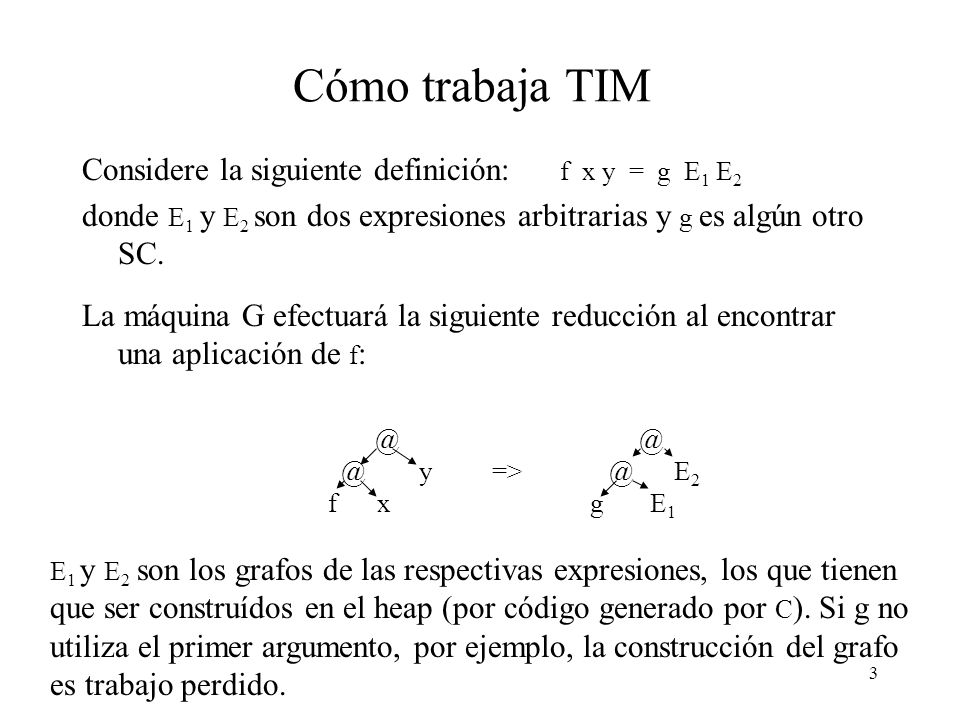

3 3 Cómo trabaja TIM Considere la siguiente definición: f x y = g E 1 E 2 donde E 1 y E 2 son dos expresiones arbitrarias y g es algún otro SC. La máquina G efectuará la siguiente reducción al encontrar una aplicación de f : @ @ @ y => @ E 2 f x g E 1 E 1 y E 2 son los grafos de las respectivas expresiones, los que tienen que ser construídos en el heap (por código generado por C ). Si g no utiliza el primer argumento, por ejemplo, la construcción del grafo es trabajo perdido.

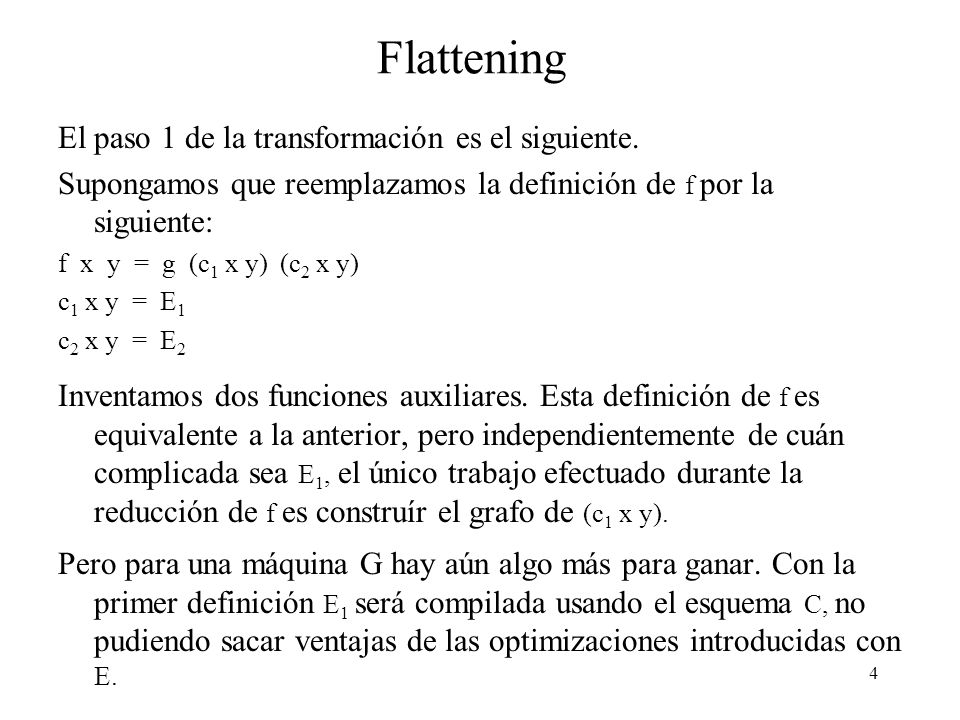

4 4 Flattening El paso 1 de la transformación es el siguiente. Supongamos que reemplazamos la definición de f por la siguiente: f x y = g (c 1 x y) (c 2 x y) c 1 x y = E 1 c 2 x y = E 2 Inventamos dos funciones auxiliares. Esta definición de f es equivalente a la anterior, pero independientemente de cuán complicada sea E 1, el único trabajo efectuado durante la reducción de f es construír el grafo de (c 1 x y). Pero para una máquina G hay aún algo más para ganar. Con la primer definición E 1 será compilada usando el esquema C, no pudiendo sacar ventajas de las optimizaciones introducidas con E.

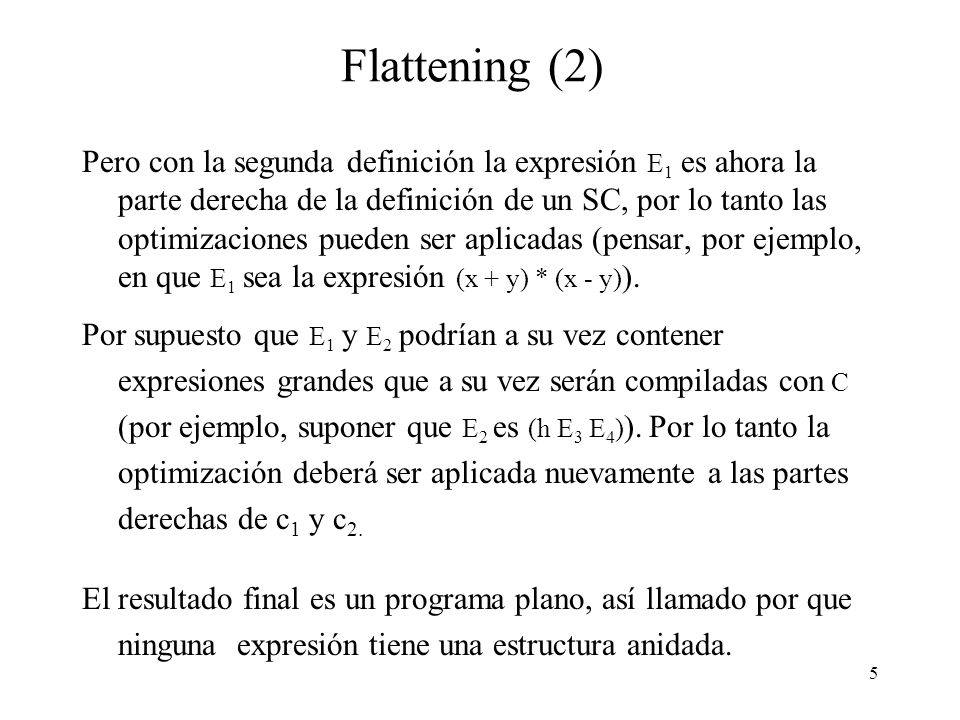

5 5 Flattening (2) Pero con la segunda definición la expresión E 1 es ahora la parte derecha de la definición de un SC, por lo tanto las optimizaciones pueden ser aplicadas (pensar, por ejemplo, en que E 1 sea la expresión (x + y) * (x - y) ). Por supuesto que E 1 y E 2 podrían a su vez contener expresiones grandes que a su vez serán compiladas con C (por ejemplo, suponer que E 2 es (h E 3 E 4 ) ). Por lo tanto la optimización deberá ser aplicada nuevamente a las partes derechas de c 1 y c 2. El resultado final es un programa plano, así llamado por que ninguna expresión tiene una estructura anidada.

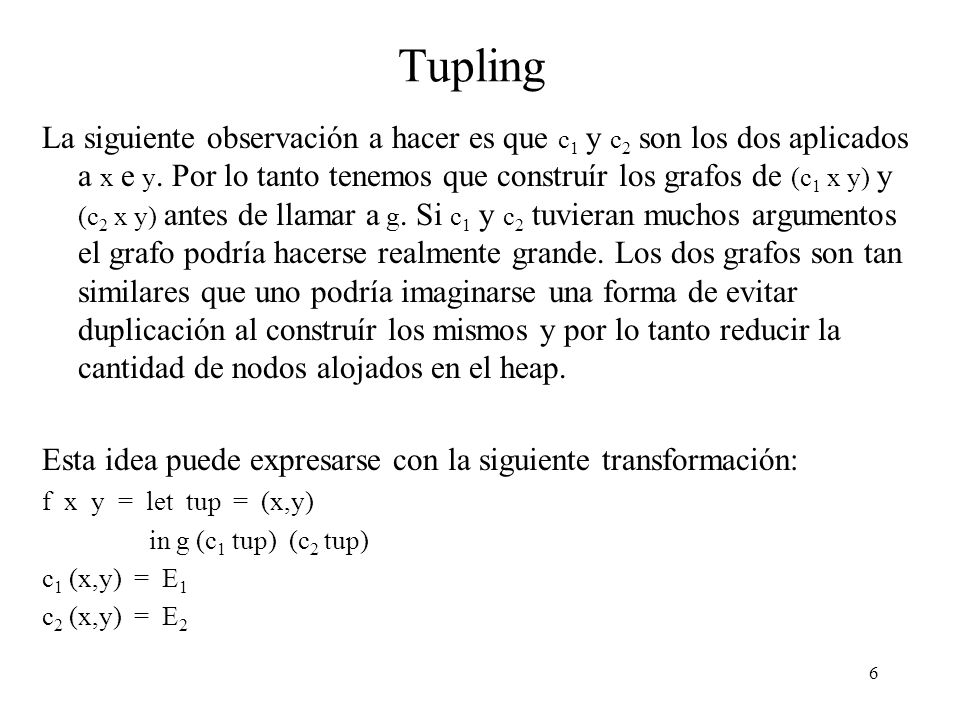

6 6 Tupling La siguiente observación a hacer es que c 1 y c 2 son los dos aplicados a x e y. Por lo tanto tenemos que construír los grafos de (c 1 x y) y (c 2 x y) antes de llamar a g. Si c 1 y c 2 tuvieran muchos argumentos el grafo podría hacerse realmente grande. Los dos grafos son tan similares que uno podría imaginarse una forma de evitar duplicación al construír los mismos y por lo tanto reducir la cantidad de nodos alojados en el heap. Esta idea puede expresarse con la siguiente transformación: f x y = let tup = (x,y) in g (c 1 tup) (c 2 tup) c 1 (x,y) = E 1 c 2 (x,y) = E 2

7 7 Tupling (2) La idea es que f primero empaqueta sus argumentos en una tupla, y luego pasa esta tupla a c 1 y c 2. Con esta definición de f la reducción ahora se puede ilustrar de la siguiente forma: @ @ @ @ y => @ c 2 f x g @ c 1 xyxy

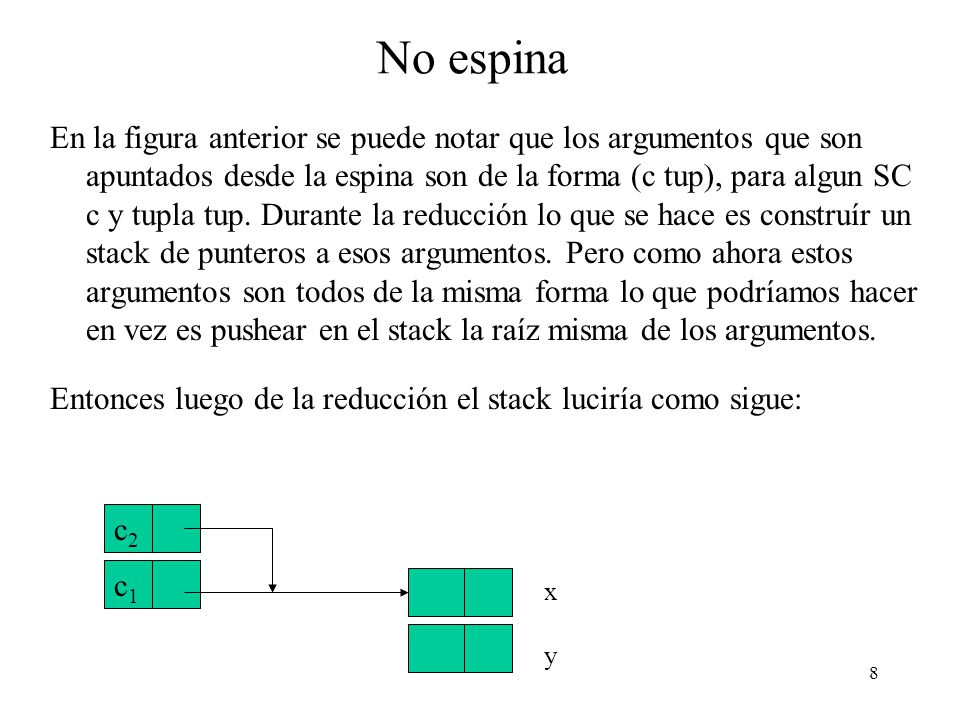

8 8 No espina En la figura anterior se puede notar que los argumentos que son apuntados desde la espina son de la forma (c tup), para algun SC c y tupla tup. Durante la reducción lo que se hace es construír un stack de punteros a esos argumentos. Pero como ahora estos argumentos son todos de la misma forma lo que podríamos hacer en vez es pushear en el stack la raíz misma de los argumentos. Entonces luego de la reducción el stack luciría como sigue: c2c2 c1c1 xyxy

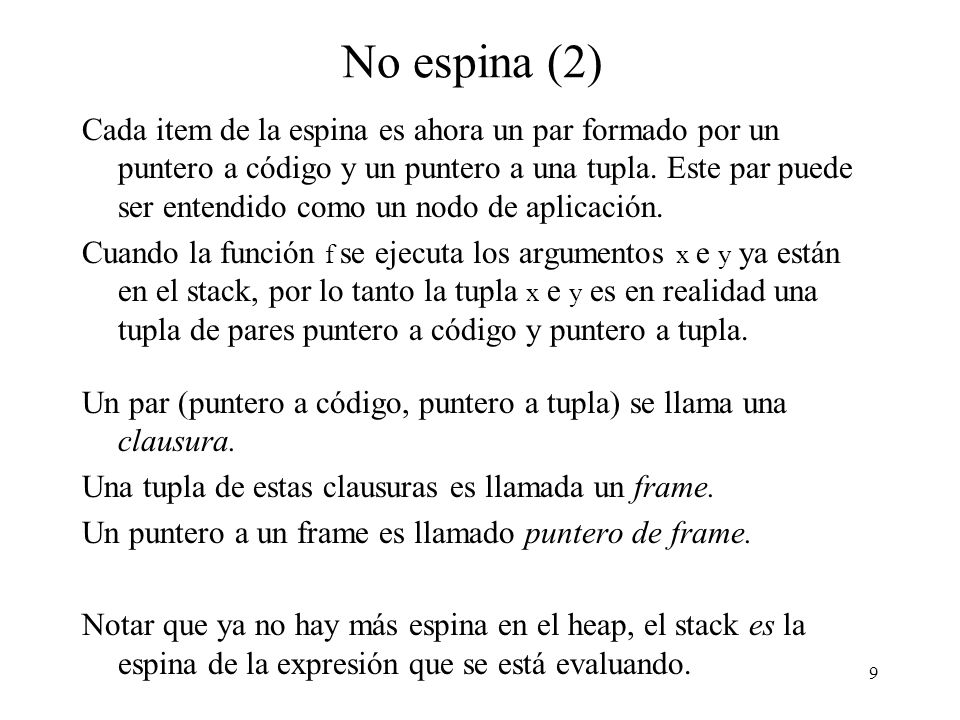

9 9 No espina (2) Cada item de la espina es ahora un par formado por un puntero a código y un puntero a una tupla. Este par puede ser entendido como un nodo de aplicación. Cuando la función f se ejecuta los argumentos x e y ya están en el stack, por lo tanto la tupla x e y es en realidad una tupla de pares puntero a código y puntero a tupla. Un par (puntero a código, puntero a tupla) se llama una clausura. Una tupla de estas clausuras es llamada un frame. Un puntero a un frame es llamado puntero de frame. Notar que ya no hay más espina en el heap, el stack es la espina de la expresión que se está evaluando.

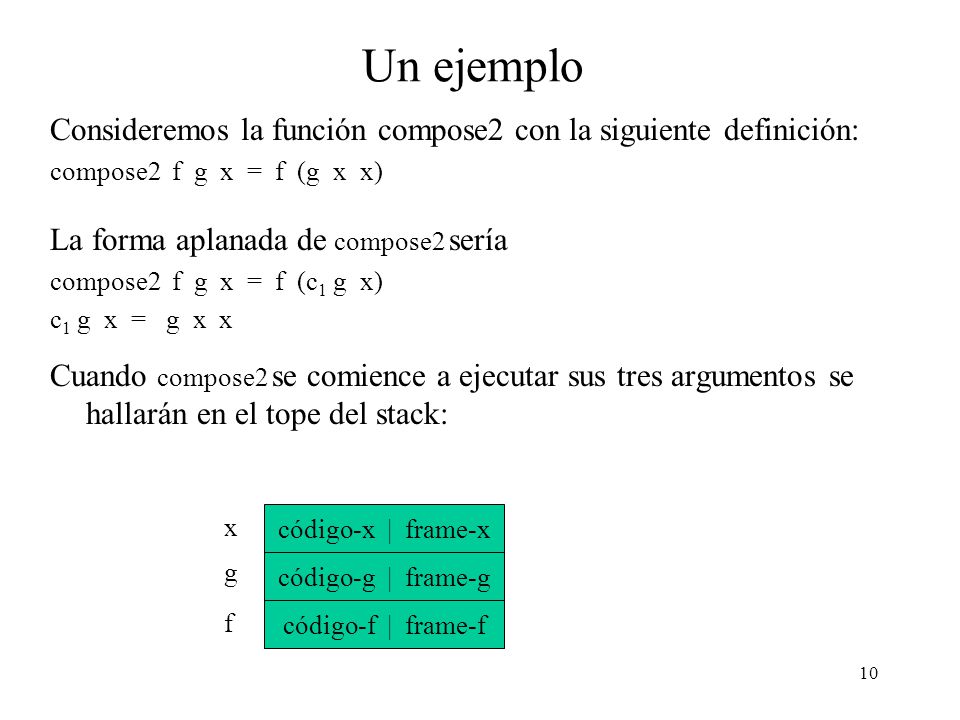

10 10 Un ejemplo Consideremos la función compose2 con la siguiente definición: compose2 f g x = f (g x x) La forma aplanada de compose2 sería compose2 f g x = f (c 1 g x) c 1 g x = g x x Cuando compose2 se comience a ejecutar sus tres argumentos se hallarán en el tope del stack: código-f | frame-f código-g | frame-g código-x | frame-x xgfxgf

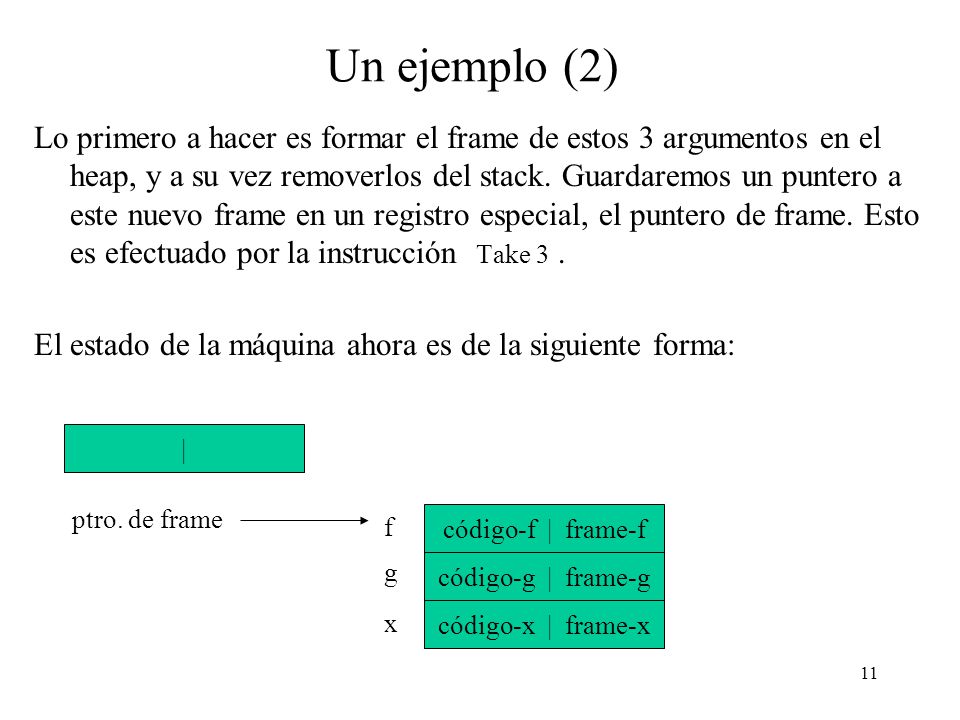

11 11 Un ejemplo (2) Lo primero a hacer es formar el frame de estos 3 argumentos en el heap, y a su vez removerlos del stack. Guardaremos un puntero a este nuevo frame en un registro especial, el puntero de frame. Esto es efectuado por la instrucción Take 3. El estado de la máquina ahora es de la siguiente forma: código-x | frame-x código-g | frame-g código-f | frame-f fgxfgx | ptro. de frame

12 12 Un ejemplo (3) Ahora prepararemos los argumentos para f. De hecho hay sólo uno, (g x x), y lo que haremos será pushear una clausura para esta expresión en el tope del stack. El puntero de frame para la clausura es el puntero corriente, por lo tanto la instrucción sólo necesita proveer una etiqueta de código: Push (Label “c 1 ”) Finalmente lo que queremos hacer es “saltar” a f. Como f es un argumento de compose2, ésta será representada por una clausura en el frame corriente. Lo que debemos hacer entonces es tomar esta clausura, cargar su puntero de frame en el registro de puntero de frame y su código de puntero en el “program counter”. Todo esto es efectuado por la instrucción: Enter (Arg 1)

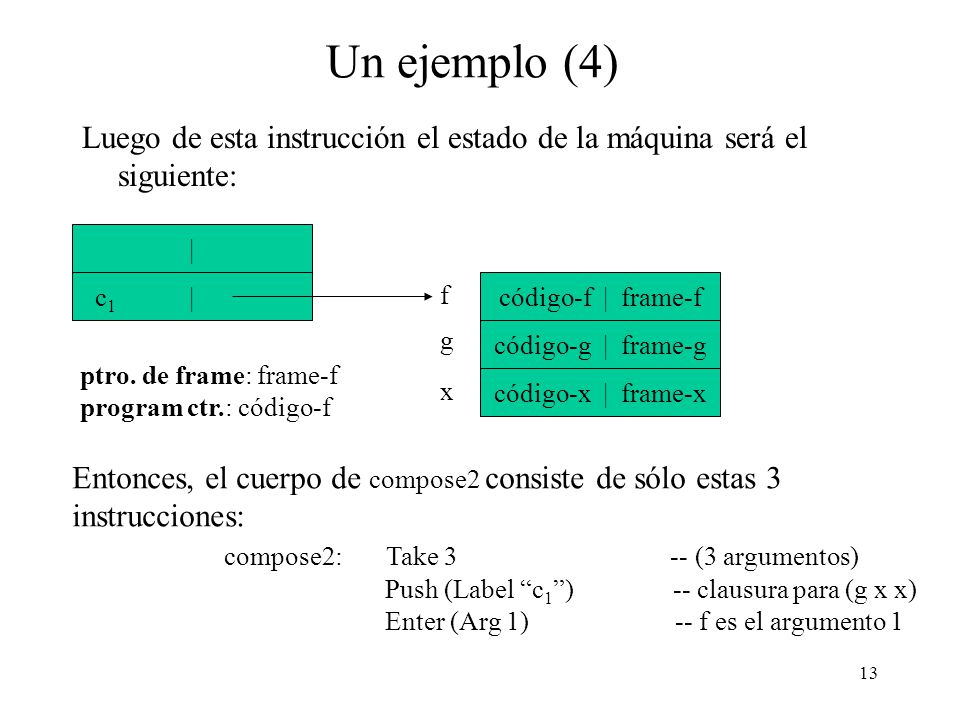

13 13 Un ejemplo (4) Luego de esta instrucción el estado de la máquina será el siguiente: código-x | frame-x código-g | frame-g código-f | frame-f fgxfgx | ptro. de frame: frame-f program ctr.: código-f c 1 | Entonces, el cuerpo de compose2 consiste de sólo estas 3 instrucciones: compose2: Take 3 -- (3 argumentos) Push (Label “c 1 ”) -- clausura para (g x x) Enter (Arg 1) -- f es el argumento 1

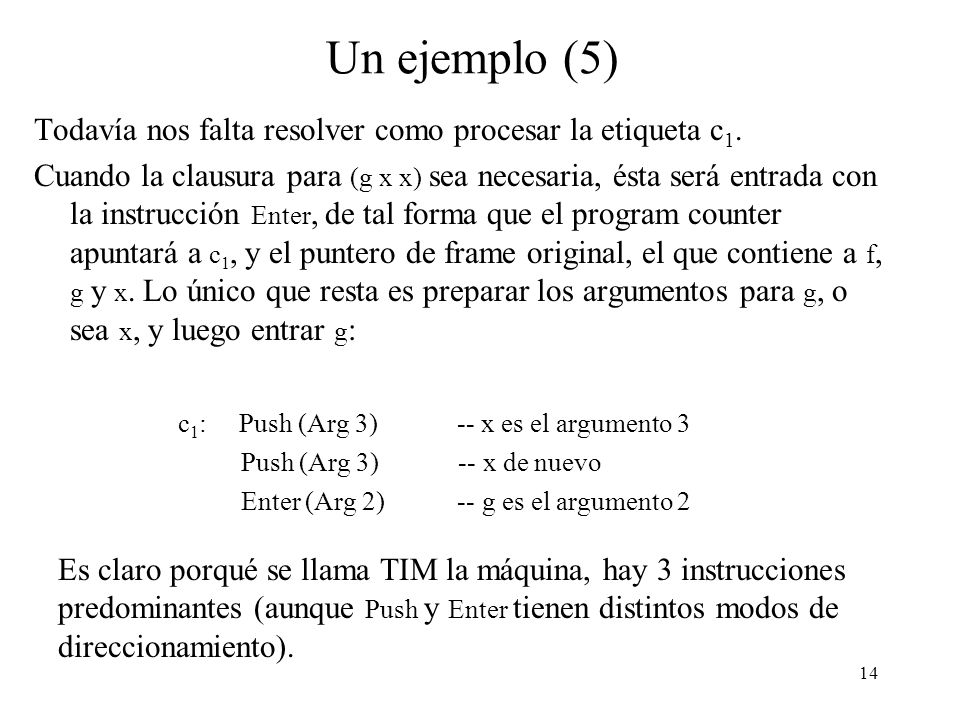

14 14 Un ejemplo (5) Todavía nos falta resolver como procesar la etiqueta c 1. Cuando la clausura para (g x x) sea necesaria, ésta será entrada con la instrucción Enter, de tal forma que el program counter apuntará a c 1, y el puntero de frame original, el que contiene a f, g y x. Lo único que resta es preparar los argumentos para g, o sea x, y luego entrar g : c 1 : Push (Arg 3) -- x es el argumento 3 Push (Arg 3) -- x de nuevo Enter (Arg 2) -- g es el argumento 2 Es claro porqué se llama TIM la máquina, hay 3 instrucciones predominantes (aunque Push y Enter tienen distintos modos de direccionamiento).

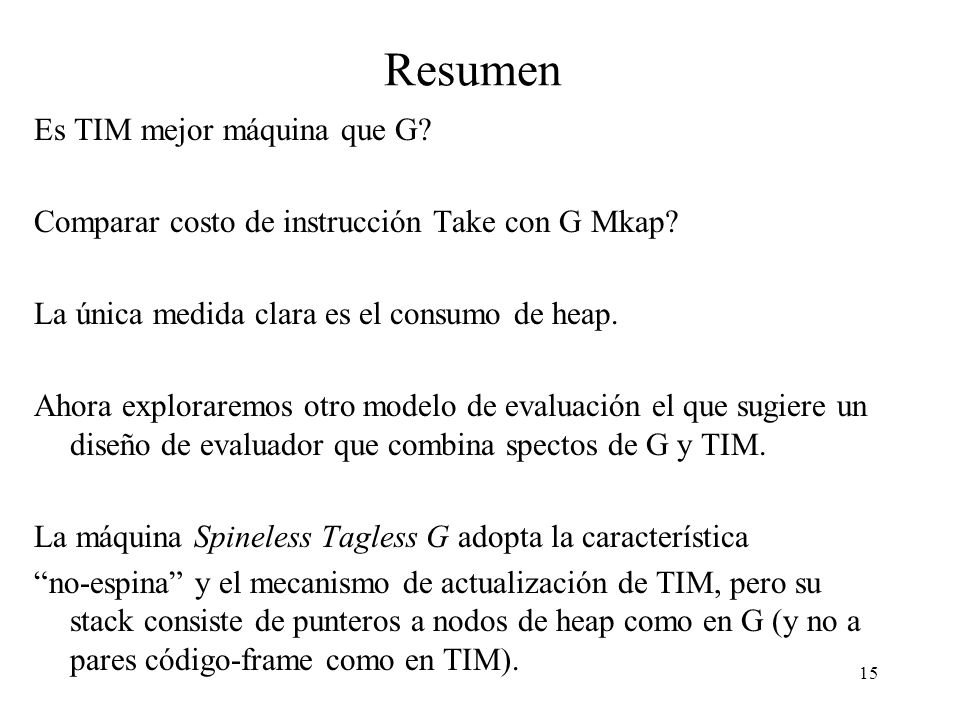

15 15 Resumen Es TIM mejor máquina que G? Comparar costo de instrucción Take con G Mkap? La única medida clara es el consumo de heap. Ahora exploraremos otro modelo de evaluación el que sugiere un diseño de evaluador que combina spectos de G y TIM. La máquina Spineless Tagless G adopta la característica “no-espina” y el mecanismo de actualización de TIM, pero su stack consiste de punteros a nodos de heap como en G (y no a pares código-frame como en TIM).

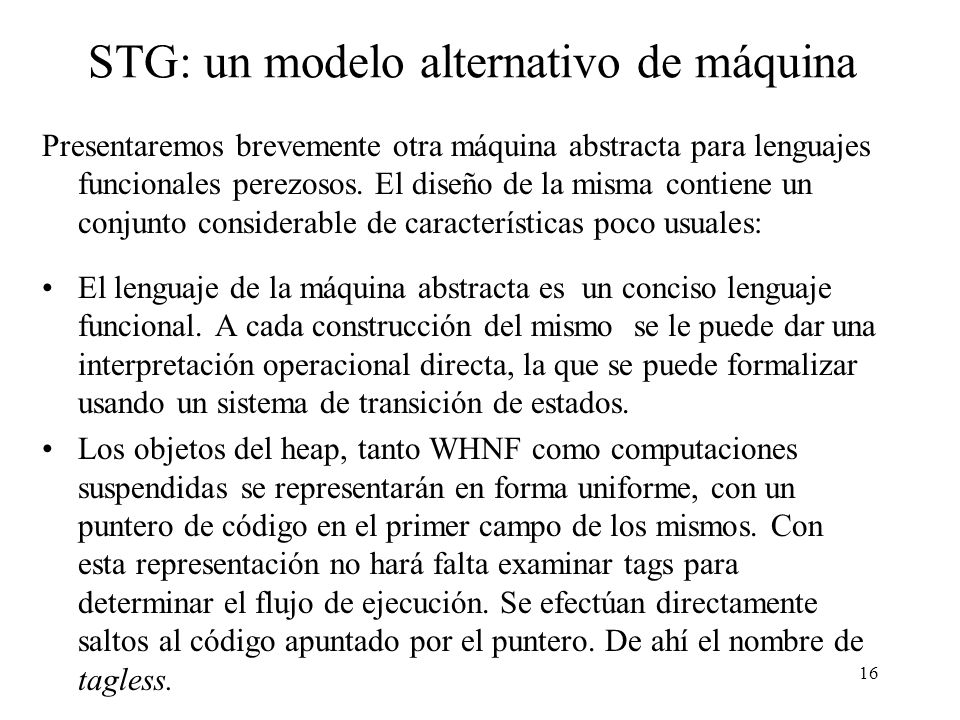

16 16 STG: un modelo alternativo de máquina Presentaremos brevemente otra máquina abstracta para lenguajes funcionales perezosos. El diseño de la misma contiene un conjunto considerable de características poco usuales: El lenguaje de la máquina abstracta es un conciso lenguaje funcional. A cada construcción del mismo se le puede dar una interpretación operacional directa, la que se puede formalizar usando un sistema de transición de estados. Los objetos del heap, tanto WHNF como computaciones suspendidas se representarán en forma uniforme, con un puntero de código en el primer campo de los mismos. Con esta representación no hará falta examinar tags para determinar el flujo de ejecución. Se efectúan directamente saltos al código apuntado por el puntero. De ahí el nombre de tagless.

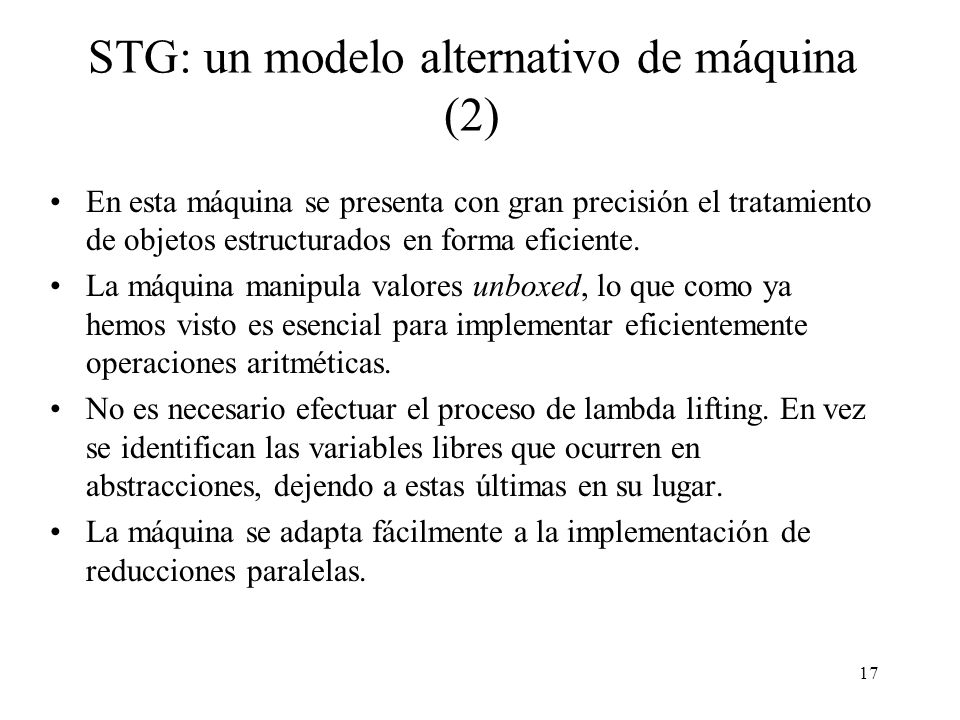

17 17 STG: un modelo alternativo de máquina (2) En esta máquina se presenta con gran precisión el tratamiento de objetos estructurados en forma eficiente. La máquina manipula valores unboxed, lo que como ya hemos visto es esencial para implementar eficientemente operaciones aritméticas. No es necesario efectuar el proceso de lambda lifting. En vez se identifican las variables libres que ocurren en abstracciones, dejendo a estas últimas en su lugar. La máquina se adapta fácilmente a la implementación de reducciones paralelas.

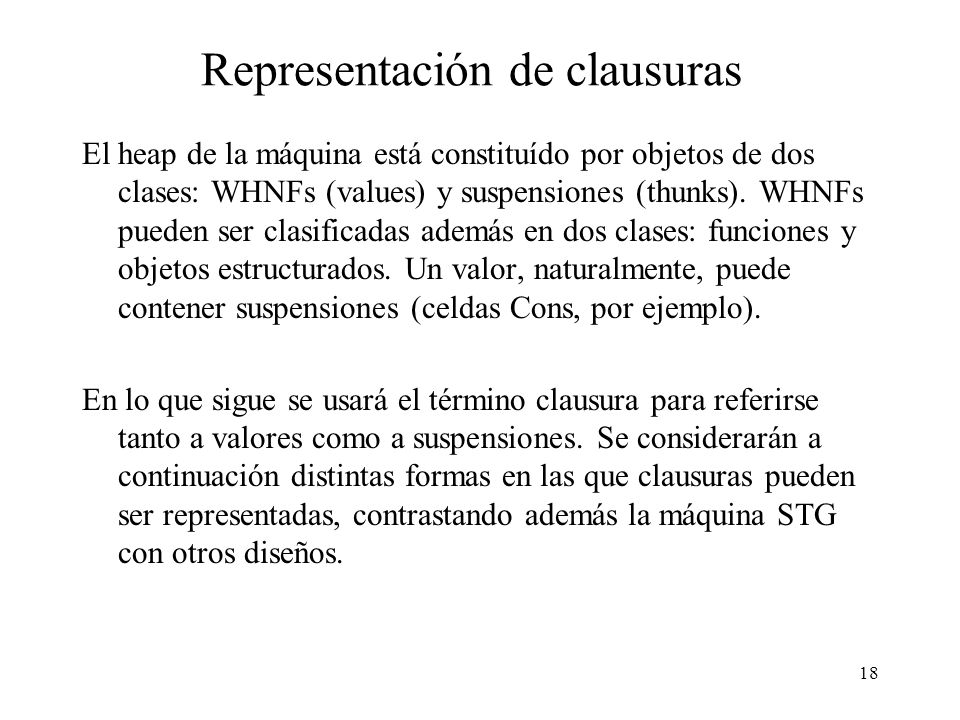

18 18 Representación de clausuras El heap de la máquina está constituído por objetos de dos clases: WHNFs (values) y suspensiones (thunks). WHNFs pueden ser clasificadas además en dos clases: funciones y objetos estructurados. Un valor, naturalmente, puede contener suspensiones (celdas Cons, por ejemplo). En lo que sigue se usará el término clausura para referirse tanto a valores como a suspensiones. Se considerarán a continuación distintas formas en las que clausuras pueden ser representadas, contrastando además la máquina STG con otros diseños.

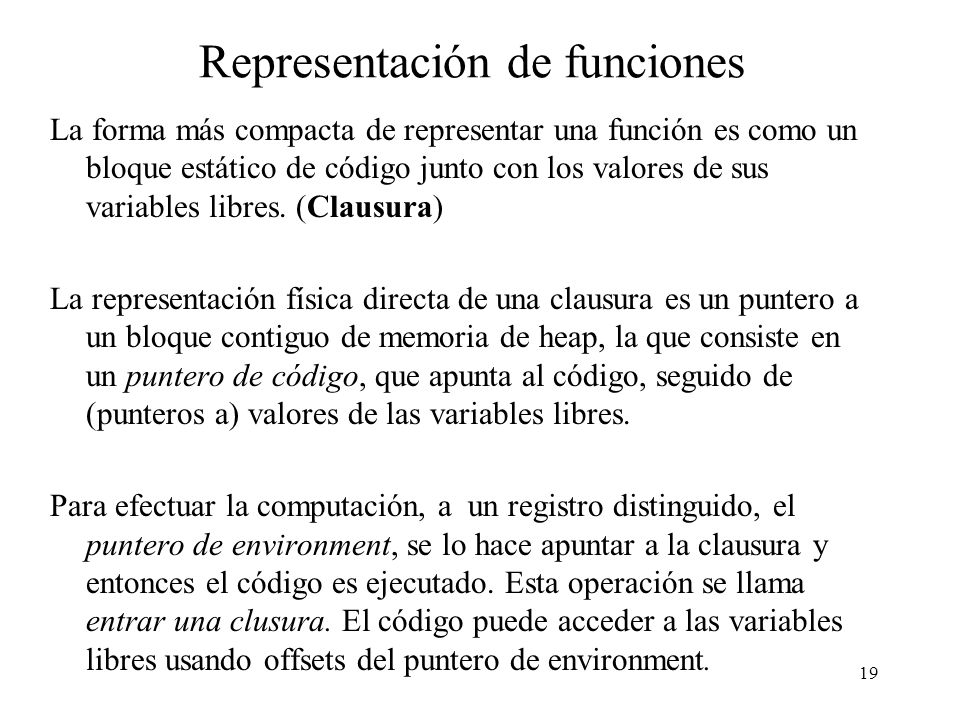

19 19 Representación de funciones La forma más compacta de representar una función es como un bloque estático de código junto con los valores de sus variables libres. (Clausura) La representación física directa de una clausura es un puntero a un bloque contiguo de memoria de heap, la que consiste en un puntero de código, que apunta al código, seguido de (punteros a) valores de las variables libres. Para efectuar la computación, a un registro distinguido, el puntero de environment, se lo hace apuntar a la clausura y entonces el código es ejecutado. Esta operación se llama entrar una clusura. El código puede acceder a las variables libres usando offsets del puntero de environment.

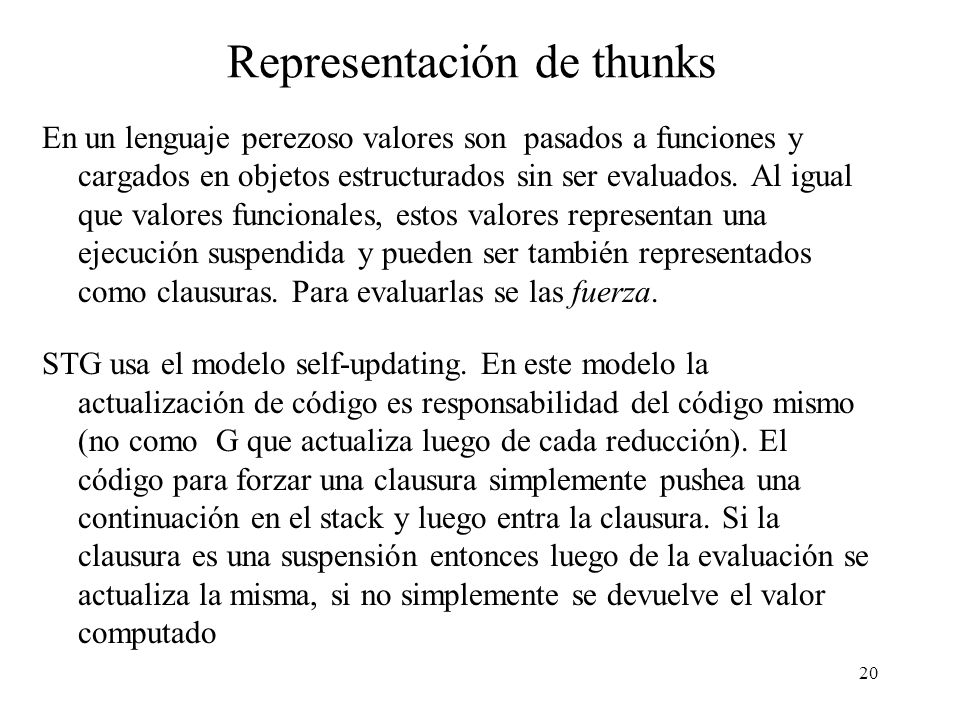

20 20 Representación de thunks En un lenguaje perezoso valores son pasados a funciones y cargados en objetos estructurados sin ser evaluados. Al igual que valores funcionales, estos valores representan una ejecución suspendida y pueden ser también representados como clausuras. Para evaluarlas se las fuerza. STG usa el modelo self-updating. En este modelo la actualización de código es responsabilidad del código mismo (no como G que actualiza luego de cada reducción). El código para forzar una clausura simplemente pushea una continuación en el stack y luego entra la clausura. Si la clausura es una suspensión entonces luego de la evaluación se actualiza la misma, si no simplemente se devuelve el valor computado

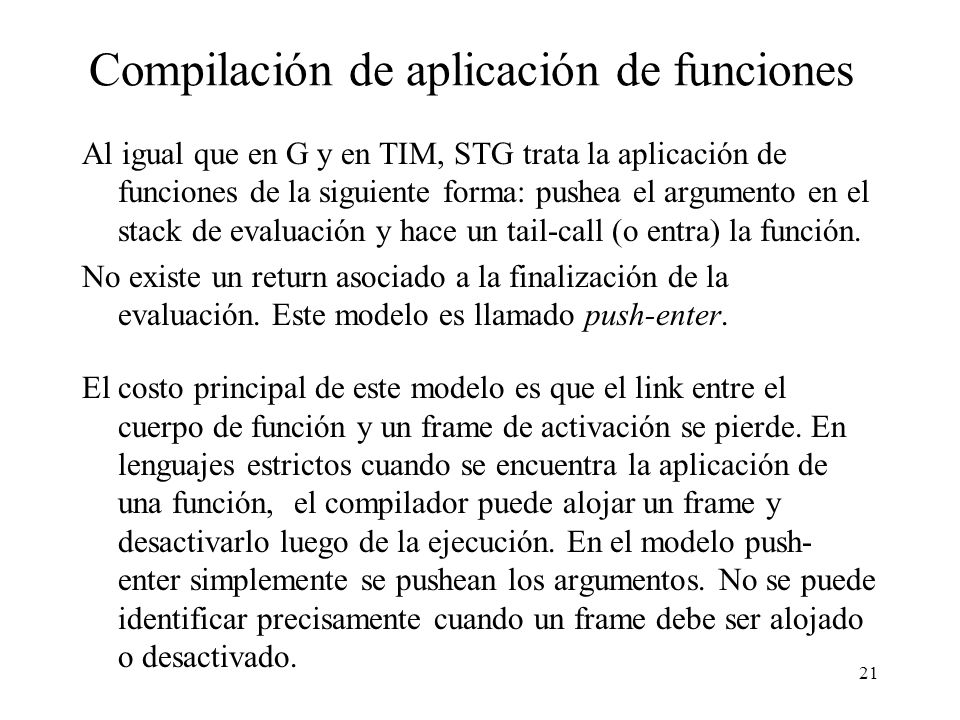

21 21 Compilación de aplicación de funciones Al igual que en G y en TIM, STG trata la aplicación de funciones de la siguiente forma: pushea el argumento en el stack de evaluación y hace un tail-call (o entra) la función. No existe un return asociado a la finalización de la evaluación. Este modelo es llamado push-enter. El costo principal de este modelo es que el link entre el cuerpo de función y un frame de activación se pierde. En lenguajes estrictos cuando se encuentra la aplicación de una función, el compilador puede alojar un frame y desactivarlo luego de la ejecución. En el modelo push- enter simplemente se pushean los argumentos. No se puede identificar precisamente cuando un frame debe ser alojado o desactivado.

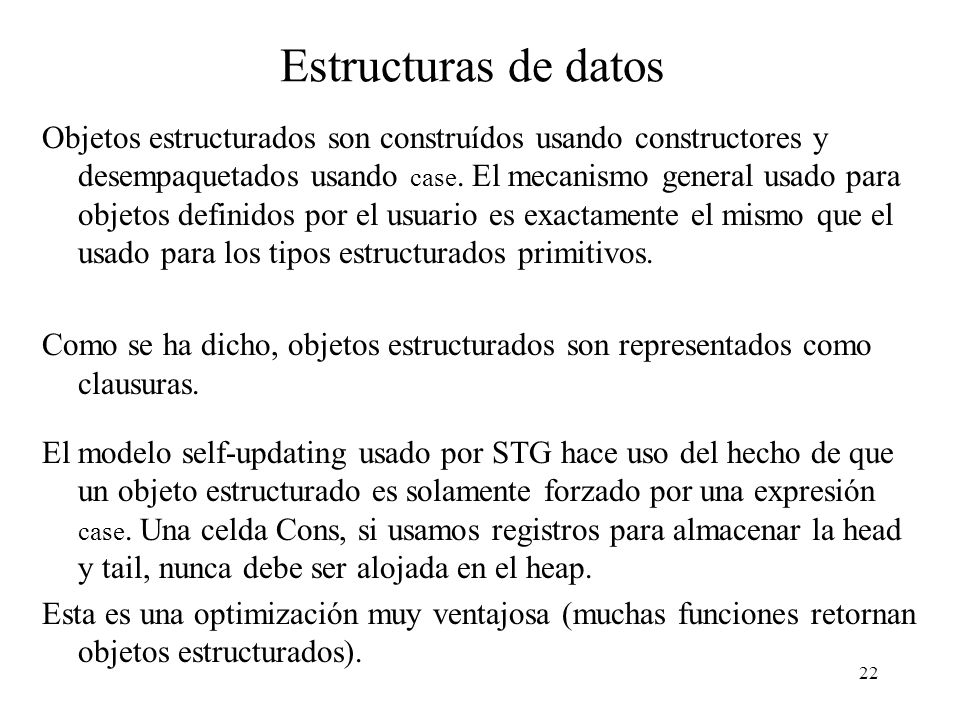

22 22 Estructuras de datos Objetos estructurados son construídos usando constructores y desempaquetados usando case. El mecanismo general usado para objetos definidos por el usuario es exactamente el mismo que el usado para los tipos estructurados primitivos. Como se ha dicho, objetos estructurados son representados como clausuras. El modelo self-updating usado por STG hace uso del hecho de que un objeto estructurado es solamente forzado por una expresión case. Una celda Cons, si usamos registros para almacenar la head y tail, nunca debe ser alojada en el heap. Esta es una optimización muy ventajosa (muchas funciones retornan objetos estructurados).

23 23 El lenguaje de STG Las características particulares del código STG son las siguientes: Todos los argumentos de funciones y constructores son variables simples o constantes. Esto se corresponde con el, hecho de que los argumentos son preparados (ya sea construyendo una clausura o evaluándolos) previamente al llamado. (lets para argumentos no triviales). Todos los constructores y operaciones primitivas son saturados. Esto simplifica la semántica operacional del lenguaje. (expansión  ) Pattern matching es efectuado sólo por expresiones case, y los patterns son simples (al igual que en G).

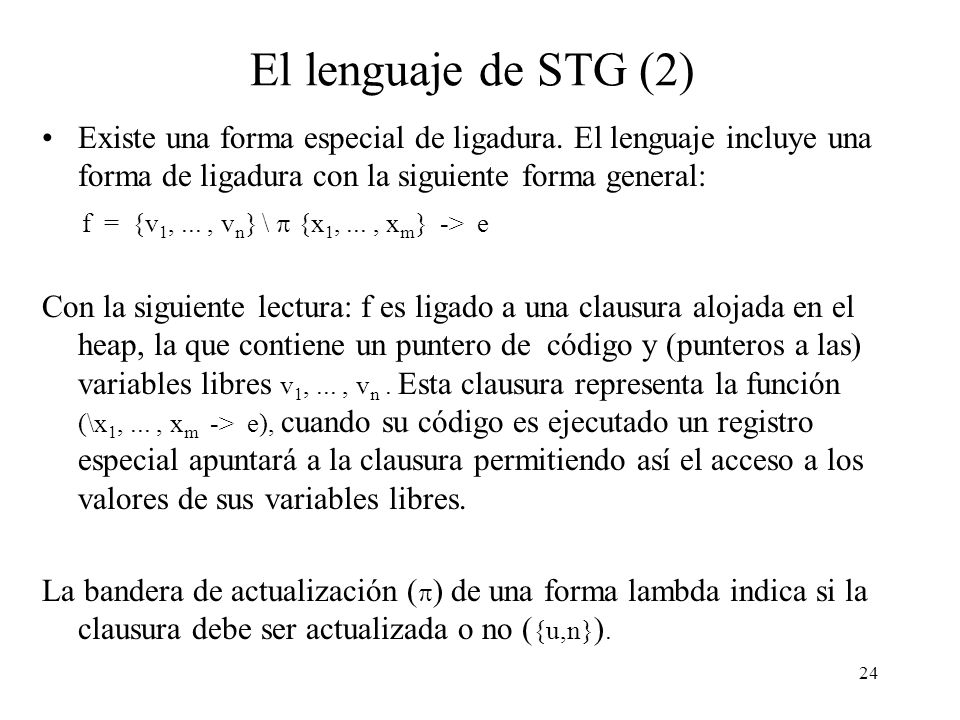

24 24 El lenguaje de STG (2) Existe una forma especial de ligadura. El lenguaje incluye una forma de ligadura con la siguiente forma general: f = {v 1,..., v n } \  {x 1,..., x m } -> e Con la siguiente lectura: f es ligado a una clausura alojada en el heap, la que contiene un puntero de código y (punteros a las) variables libres v 1,..., v n. Esta clausura representa la función (\x 1,..., x m -> e), cuando su código es ejecutado un registro especial apuntará a la clausura permitiendo así el acceso a los valores de sus variables libres. La bandera de actualización (  ) de una forma lambda indica si la clausura debe ser actualizada o no ( {u,n} ).

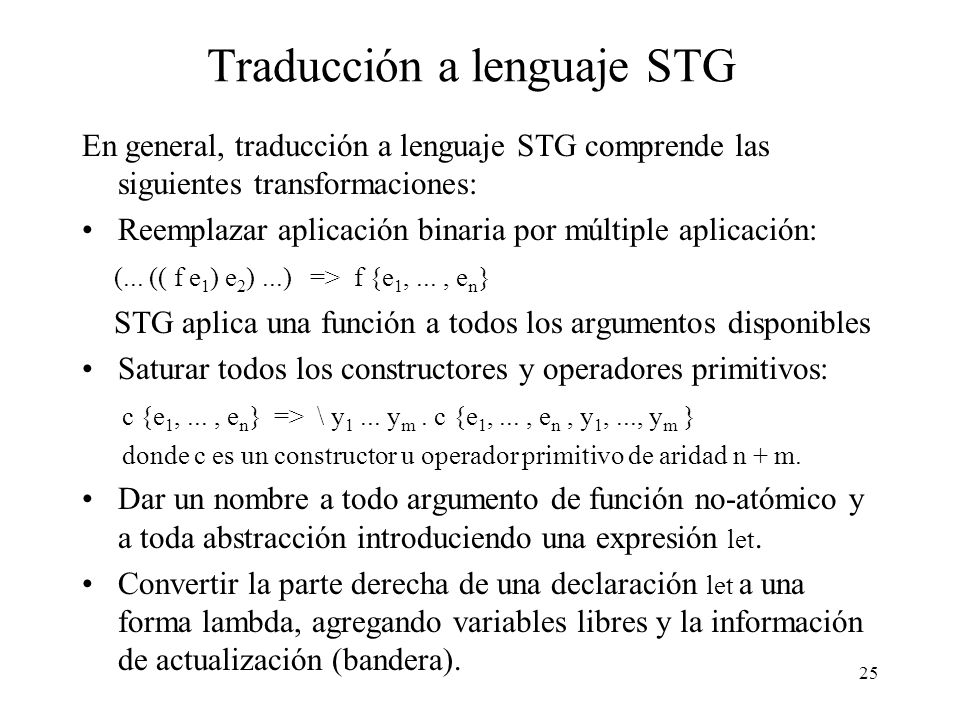

25 25 Traducción a lenguaje STG En general, traducción a lenguaje STG comprende las siguientes transformaciones: Reemplazar aplicación binaria por múltiple aplicación: (... (( f e 1 ) e 2 )...) => f {e 1,..., e n } STG aplica una función a todos los argumentos disponibles Saturar todos los constructores y operadores primitivos: c {e 1,..., e n } => \ y 1... y m. c {e 1,..., e n, y 1,..., y m } donde c es un constructor u operador primitivo de aridad n + m. Dar un nombre a todo argumento de función no-atómico y a toda abstracción introduciendo una expresión let. Convertir la parte derecha de una declaración let a una forma lambda, agregando variables libres y la información de actualización (bandera).

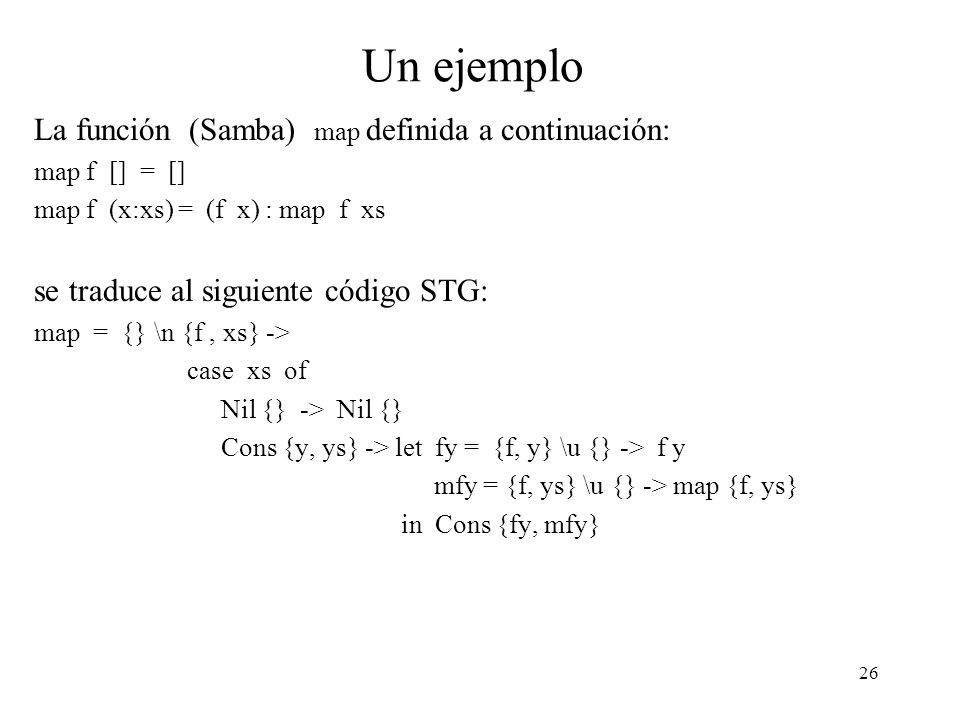

26 26 Un ejemplo La función (Samba) map definida a continuación: map f [] = [] map f (x:xs) = (f x) : map f xs se traduce al siguiente código STG: map = {} \n {f, xs} -> case xs of Nil {} -> Nil {} Cons {y, ys} -> let fy = {f, y} \u {} -> f y mfy = {f, ys} \u {} -> map {f, ys} in Cons {fy, mfy}
